1.本实用新型属于计算机零部件技术领域，更具体地说，特别涉及一种固态硬盘散热器。


背景技术：

2.在计算机运行过程中，固态硬盘会散发出大量热量，为了避免固态硬盘由于高温而烧坏，固态硬盘需要配备有散热器，传统的固态硬盘散热器一般为风冷散热，在散热器的安装架上加设风扇，通过空气流动带离固态硬盘运行时产生的热量。
3.然而，就目前传统固态硬盘的风冷散热器而言，风冷散热器在使用过程中，通过风扇将空气吹向固态硬盘表面的同时，还容易将空气中的粉尘一同带至固态硬盘表面上，甚至会通过固态硬盘表面的空隙进入硬盘内部而造成损坏。


技术实现要素：

4.本实用新型提供了一种固态硬盘散热器，具体包括散热罩壳；所述散热罩壳上贯穿开设有矩形结构的前装配口；装配盖板，所述装配盖板固定连接在前装配口上；滤尘板，所述滤尘板活动连接在散热罩壳上；空气导流板，所述空气导流板固定连接在散热罩壳的下表面上。
5.进一步的，所述散热罩壳上纵向贯穿开设有一处防尘罩装配槽，散热罩壳上纵向贯穿开设有九处后排风口，散热罩壳的下表面左侧和右侧分别固定连接有一处定位楔块，定位楔块位于防尘罩装配槽的下方，散热罩壳的下表面前方固定连接有前挡板。
6.进一步的，所述防尘罩装配槽的后方开设有三角形槽体结构的拆卸楔口。
7.进一步的，所述定位楔块的上表面为斜面结构，且定位楔块的斜面中间开设有斜面中槽，斜面中槽内部固定连接有磁吸块，磁吸块为矩形的永磁体。
8.进一步的，所述前装配口的左边缘下方凸出加工有定位凸缘，前装配口的右侧下方固定连接有螺钉定位板。
9.进一步的，所述装配盖板的中间贯穿开设有圆形结构的风扇装配口，风扇装配口上安装有散热风扇，装配盖板的左边缘开设有定位侧槽。
10.进一步的，所述风扇装配口下方设有圆形凸缘，且风扇装配口下方凸缘上开设有矩形通槽结构的导风侧孔。
11.进一步的，所述滤尘板的后表面上边缘位置固定连接有拆卸楔块，滤尘板中间固定连接有过滤网，滤尘板的下表面左端和右端分别加工有一处侧端斜面。
12.进一步的，所述空气导流板上开设有矩形槽体结构的前导流口，空气导流板与前挡板高度一致，空气导流板的后表面固定连接有后导流条，每两处后导流条之间对应一处前导流口。
13.与现有技术相比，本实用新型具有如下有益效果：
14.1.本技术中的硬盘散热结构在进行安装时，将其套接在硬盘外表面，通过空气导
流板和前挡板与硬盘表面贴合，硬盘散热器在运行过程中，通过散热风扇将外界空气抽入装配盖板下方，而后使空气穿过滤尘板，通过前导流口进入后导流条，空气顺着后导流条向后流动，并与硬盘表面接触进行热量交换，通过后排风口排出，实现空气的引导作用，通过流动的空气将硬盘表面的热度带离，实现固态硬盘的风冷散热。
15.2.本技术中设置有滤尘板，在风冷散热过程中，空气会穿过滤尘板，通过滤尘板对空气中的杂质进行拦截，从而减小与硬盘表面接触的空气中的粉尘、杂质，减缓固态硬盘的污染，另外的，滤尘板插接在防尘罩装配槽上，常态下通过磁吸块与滤尘板底部框体的磁吸作用对其进行定位，当设备需要清洁时，可以通过拆卸楔块将滤尘板从散热罩壳上抽出，并对过滤网进行清洗，清洗完成后再次将其插入防尘罩装配槽内部，通过磁吸块与滤尘板底部框体的磁吸作用对其进行安装，装配盖板通过螺钉连接在散热罩壳上，同样可对其进行拆卸，便于散热风扇的清洁，与现有的硬盘散热设备相比，其清洁方式更加便捷，有效提高了计算机养护的效率。
附图说明

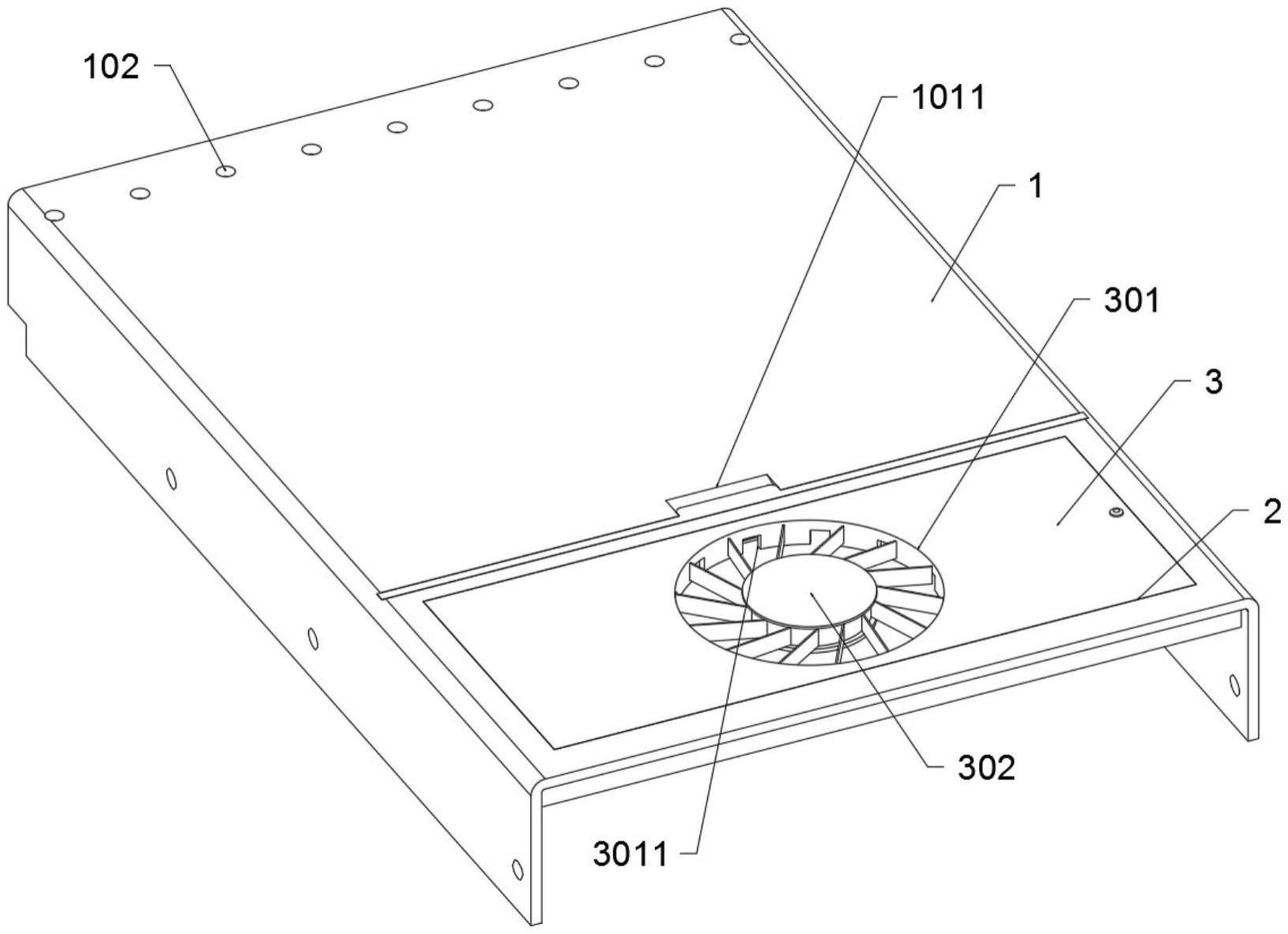

16.图1是本实用新型的结构示意图。
17.图2是本实用新型散热罩壳底部的结构示意图。
18.图3是本实用新型分解后的结构示意图。
19.图4是本实用新型装配盖板底部的结构示意图。
20.图5是本实用新型前装配口的结构示意图。
21.图6是本实用新型图5的a处局部放大结构示意图。
22.图中，部件名称与附图编号的对应关系为：
23.1、散热罩壳；101、防尘罩装配槽；1011、拆卸楔口；102、后排风口；103、定位楔块；1031、斜面中槽；1032、磁吸块；104、前挡板；2、前装配口；201、定位凸缘；202、螺钉定位板；3、装配盖板；301、风扇装配口；3011、导风侧孔；302、散热风扇；303、定位侧槽；4、滤尘板；401、拆卸楔块；402、过滤网；403、侧端斜面；5、空气导流板；501、前导流口；502、后导流条。
具体实施方式
24.下面结合附图和实施例对本实用新型的实施方式作进一步详细描述。
25.实施例：
26.如附图1至附图6所示：
27.本实用新型提供一种固态硬盘散热器，包括散热罩壳1；散热罩壳1上贯穿开设有矩形结构的前装配口2；装配盖板3，装配盖板3固定连接在前装配口2上；滤尘板4，滤尘板4活动连接在散热罩壳1上；空气导流板5，空气导流板5固定连接在散热罩壳1的下表面上。
28.其中，散热罩壳1上纵向贯穿开设有一处防尘罩装配槽101，散热罩壳1上纵向贯穿开设有九处后排风口102，散热罩壳1的下表面左侧和右侧分别固定连接有一处定位楔块103，定位楔块103位于防尘罩装配槽101的下方，定位楔块103的上表面为斜面结构，且定位楔块103的斜面中间开设有斜面中槽1031，斜面中槽1031内部固定连接有磁吸块1032，磁吸块1032为矩形的永磁体，散热罩壳1的下表面前方固定连接有前挡板104。
29.其中，防尘罩装配槽101的后方开设有三角形槽体结构的拆卸楔口1011，滤尘板4
的后表面上边缘位置固定连接有拆卸楔块401，滤尘板4中间固定连接有过滤网402，滤尘板4的下表面左端和右端分别加工有一处侧端斜面403，滤尘板4滑动连接在防尘罩装配槽101的内部，通过拆卸楔口1011和拆卸楔块401的结构可以更好的便于滤尘板4的取出。
30.其中，前装配口2的左边缘下方凸出加工有定位凸缘201，前装配口2的右侧下方固定连接有螺钉定位板202，装配盖板3的中间贯穿开设有圆形结构的风扇装配口301，风扇装配口301上安装有散热风扇302，装配盖板3的左边缘开设有定位侧槽303，通过定位凸缘201和螺钉定位板202的作用，便于对装配盖板3进行安装。
31.其中，风扇装配口301下方设有圆形凸缘，且风扇装配口301下方凸缘上开设有矩形通槽结构的导风侧孔3011；在散热风扇302运行过程中，将外界空气抽入风扇装配口301下方凸缘，并通过导风侧孔3011进入装配盖板3的下方。
32.其中，空气导流板5上开设有矩形槽体结构的前导流口501，空气导流板5与前挡板104高度一致，空气导流板5的后表面固定连接有后导流条502，每两处后导流条502之间对应一处前导流口501；通过后导流条502对进入空气导流板5的空气进行引导，使空气均匀流过硬盘表面，将硬盘表面的热量带离，实现散热效果。
33.本实施例的具体使用方式与作用：
34.本实用新型中，首先，将其套接在硬盘外表面，通过空气导流板5和前挡板104与硬盘表面贴合，硬盘散热器在运行过程中，通过散热风扇302将外界空气抽入装配盖板3下方，而后使空气穿过滤尘板4，通过前导流口501进入后导流条502，空气顺着后导流条502向后流动，并与硬盘表面接触进行热量交换，通过后排风口102排出，实现空气的引导作用，通过流动的空气将硬盘表面的热度带离，当使用一段时间后，需要对设备进行清理，通过拆卸楔块401将滤尘板4从散热罩壳1上抽出，拆卸装配盖板3与散热罩壳1连接的螺钉，将装配盖板3拆卸，并对过滤网402和装配盖板3分别进行清洗，清洗完成后再次将其插入防尘罩装配槽101内部，通过磁吸块1032与滤尘板4底部框体的磁吸作用对其进行安装，将装配盖板3通过螺钉连接在散热罩壳1上，即可完成固态硬盘散热器的清洁。
