1.本实用新型涉及检测设备技术领域，具体为一种预制楼板渗水率检测设备。


背景技术：

2.预制楼板是指在预制场生产加工成型的混凝土预制件，可直接运到施工现场进行安装，故叫做预制楼板。
3.现有技术中，预制楼板在生产制造时需进行渗水率试验，以此来检测预制楼板的合格率，检测前将预制楼板表面清扫干净，在预制楼板表面随机选取多个测试点，在测试点位置铺设一圈密封材料以防止水向外流动，将渗水检测仪放置在待检测位置并将其向下按压使其底端压持在密封材料上，再通过配重块压持在检测仪底端对其进行加固，向透明玻璃量筒中注满水，并向水中添加几滴具有颜色的颜料，使水在量筒中便于观察，将开关打开，待水面下降至100ml刻度后，通过秒表开始计时，每间隔一分钟读记刻度一次，直至水面下降到500ml为止，然后通过多个试点的检测仪测定的渗水系数，取平均值作为渗水率检测结果。
4.但是，渗水检测仪在对预制楼板进行检测时，因其量筒多为玻璃材质，在其受到外部事物的碰撞时易发生破损的现象，而量筒一旦发生破损便无法对预制楼板进行渗水率试验的检测，不利于效率的提高，且传统的用于加固渗水检测仪的配重块多采用直接压持在仪器底端上的方式进行放置，这也导致了配重块的稳定性较差，无法对仪器起到充分的加固效果，从而导致检测仪受到碰撞时易发生倾倒的状况，进而造成量筒发生破损，影响其使用效果。


技术实现要素：

5.本实用新型的目的在于提供一种预制楼板渗水率检测设备，以解决上述背景技术中提出的渗水检测仪在对预制楼板进行检测时，因其量筒多为玻璃材质，在其受到外部事物的碰撞时易发生破损的现象，而量筒一旦发生破损便无法对预制楼板进行渗水率试验的检测，不利于效率的提高，且传统的用于加固渗水检测仪的配重块多采用直接压持在仪器底端上的方式进行放置，这也导致了配重块的稳定性较差，无法对仪器起到充分的加固效果，从而导致检测仪受到碰撞时易发生倾倒的状况，进而造成量筒发生破损，影响其使用效果的问题。
6.为实现上述目的，本实用新型提供如下技术方案：一种预制楼板渗水率检测设备，所述预制楼板渗水率检测设备包括：
7.筒罩二；筒罩二的表面设有壳体，壳体的表面设有橡胶块，且筒罩二的表面开设有限位槽；
8.筒罩一；筒罩一的表面设有限位板，限位板的表面开设有定位孔；及
9.渗水检测仪；渗水检测仪的下方设有配重块，且渗水检测仪的表面设有基座，基座中设有量筒。
10.优选的，所述渗水检测仪的底部表面压持有密封材料，密封材料呈环形，且密封材料铺设在预制楼板的表面。
11.优选的，所述配重块设有两组，两组配重块分别压持在渗水检测仪的底端左右表面两侧，且一组配重块的内端面开设有定位槽，定位槽呈
‘
t’型，另一组配重块的内端面固定有定位块，定位块呈
‘
t’型，定位块和定位槽相匹配，定位块设于定位槽中。
12.优选的，所述基座固定在渗水检测仪的顶端表面中部，且基座的内壁表面设有垫片，垫片抵持在量筒的外壁表面上。
13.优选的，所述筒罩二固定在渗水检测仪的顶端表面，且筒罩二套设在量筒上，筒罩二的表面开设有槽口，槽口和量筒的刻度尺相对应。
14.优选的，所述壳体设有两组，两组壳体分别固定在筒罩二的内壁表面中部左右两侧，且两组壳体呈对称分布，壳体呈弧形，橡胶块固定在壳体的内端表面，且橡胶块的端部呈倾斜式，橡胶块抵持在量筒的外壁表面。
15.优选的，所述限位槽开设有两组，两组限位槽分别开设于筒罩二的内壁表面上方左右两侧，且两组限位槽呈对称分布，筒罩一插入在筒罩二的内部上方。
16.优选的，所述限位板设有两组，两组限位板分别固定在筒罩一的左右侧壁表面，定位孔开设于限位板的下方表面，且两组限位板和两组限位槽相对应，限位板设于限位槽中，且筒罩一的表面开设有槽口，槽口和筒罩二表面开设的槽口相对应，筒罩二的外侧壁表面上方开设有螺孔，螺孔中设有螺栓，螺栓的内端设于定位孔中。
17.与现有技术相比，本实用新型的有益效果是：
18.本实用提出的一种预制楼板渗水率检测设备；通过筒罩一和筒罩二套设在量筒的外部对其实现防护作用，橡胶块抵持在量筒的表面对其进行夹持有效提高其在基座上的稳固性，在渗水检测仪发生倾倒或受到碰撞时有效避免量筒发生破损的现象，从而有效提高其使用效果；松动螺栓，向下按压筒罩一使量筒顶端显露出来，此时即可将其从基座中抽出对其进行清洗，清洗掉量筒内壁沾染的颜料以便于其下次使用，清洗完后的量筒再将其插入基座中，设于基座内壁表面的垫片抵持在量筒的底端表面有效提高其在基座中的稳固性；配重块夹持在渗水检测仪的底端，通过定位块卡合在定位槽中实现配重块的定位，使其在渗水检测仪的底端更加的稳定，从而有效提高配重块对渗水检测仪的加固效果，使渗水检测仪使用时更加的稳固。
附图说明

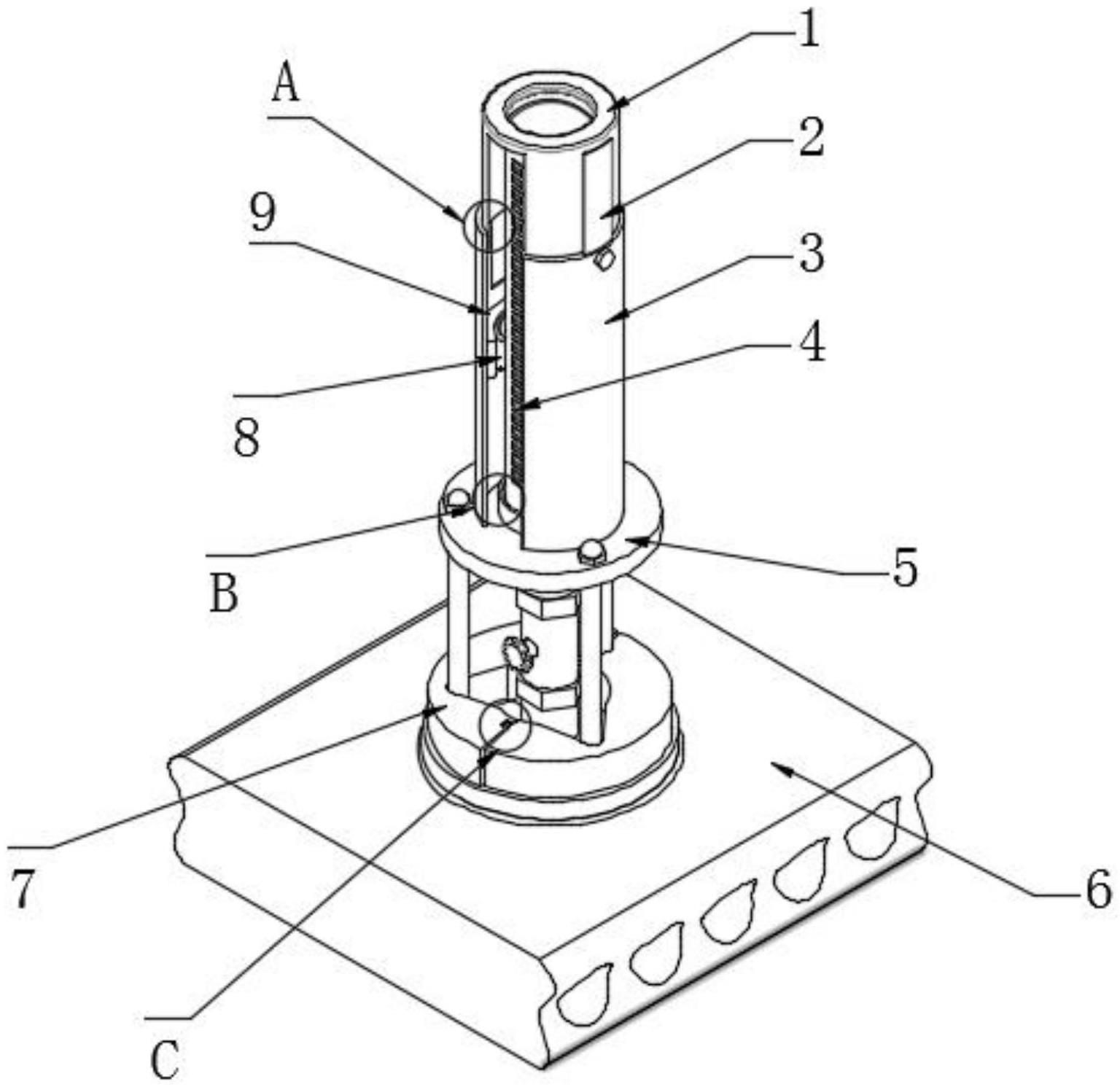

19.图1为本实用新型主体结构示意图；
20.图2为本实用筒罩一结构示意图；
21.图3为图1中a处结构放大示意图；
22.图4为图1中b处结构放大示意图；
23.图5为图1中c处结构放大示意图。
24.图中：1筒罩一、2限位板、3筒罩二、4量筒、5渗水检测仪、6预制楼板、7配重块、8橡胶块、9壳体、10定位孔、11限位槽、12基座、13垫片、14定位槽、15定位块。
具体实施方式
25.为了使本实用新型的目的、技术方案进行清楚、完整地描述，及优点更加清楚明白，以下结合附图对本实用新型实施例进行进一步详细说明。应当理解，此处所描述的具体实施例是本实用新型一部分实施例，而不是全部的实施例，仅仅用以解释本实用新型实施例，并不用于限定本实用新型实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
26.在本实用新型的描述中，需要说明的是，术语“中心”、“中”、“上”、“下”、“左”、“右”、“内”、“外”、“顶”、“底”、“侧”、“竖直”、“水平”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。此外，术语“一”、“第一”、“第二”、“第三”、“第四”、“第五”、“第六”仅用于描述目的，而不能理解为指示或暗示相对重要性。
27.在本实用新型的描述中，需要说明的是，除非另有明确的规定和限定，术语“安装”、“相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本实用新型中的具体含义。
28.出于简明和说明的目的，实施例的原理主要通过参考例子来描述。在以下描述中，很多具体细节被提出用以提供对实施例的彻底理解。然而明显的是，对于本领域普通技术人员，这些实施例在实践中可以不限于这些具体细节。在一些实例中，没有详细地描述公知方法和结构，以避免无必要地使这些实施例变得难以理解。另外，所有实施例可以互相结合使用。
29.请参阅图1至图5，本实用新型提供一种技术方案：一种预制楼板渗水率检测设备；
30.为了实现对量筒4进行防护，在渗水检测仪5的顶端表面中部设有基座12，基座12的内壁表面设有垫片13，量筒4的底端设于基座12中，垫片13抵持在量筒4的外壁表面上，筒罩一1和筒罩二3套设在量筒4上，通过筒罩一1和筒罩二3套设在量筒4的外部对其实现防护作用，橡胶块8抵持在量筒4的表面对其进行夹持有效提高其在基座12上的稳固性，在渗水检测仪5发生倾倒或受到碰撞时有效避免量筒4发生破损的现象，从而有效提高其使用效果。
31.为了实现量筒4的便于拆卸进行清洗，筒罩一1插入在筒罩二3的内部上方，筒罩一1的表面设有限位板2，限位板2的表面下方开设有定位孔10，筒罩二3的外侧壁表面上方开设有螺孔，螺孔中设有螺栓，螺栓的内端设于定位孔10中，松动螺栓，向下按压筒罩一1使量筒4顶端显露出来，此时即可将其从基座12中抽出对其进行清洗，清洗掉量筒4内壁沾染的颜料以便于其下次使用，清洗完后的量筒4再将其插入基座12中，设于基座12内壁表面的垫片13抵持在量筒4的底端表面有效提高其在基座12中的稳固性，进而有效提高其使用效果。
32.为了实现筒罩一1移动的稳定性，在筒罩二3的表面开设有限位槽11，限位板2和限位槽11相对应，限位板2设于限位槽11中，且筒罩一1的表面开设有槽口，槽口和筒罩二3表面开设的槽口相对应，筒罩一1移动时限位板2在限位槽11中进行移动，限位槽11有效限制筒罩一1的移动轨迹，使其只能进行垂直移动，从而使筒罩一1和筒罩二3表面开设的槽口始
终处于对应状态，以便于从槽口中观察量筒4壁上的渗水刻度。
33.为了实现提高渗水检测仪5的使用时的稳固性，在渗水检测仪5的下方设有配重块7，配重块7设有两组，两组配重块7分别压持在渗水检测仪5的底端左右表面两侧，且一组配重块7的内端面开设有定位槽14，定位槽14呈
‘
t’型，另一组配重块7的内端面固定有定位块15，定位块15呈
‘
t’型，定位块15和定位槽14相匹配，定位块15设于定位槽14中，配重块7夹持在渗水检测仪5的底端，通过定位块15卡合在定位槽14中实现配重块7的定位，使其在渗水检测仪5的底端更加的稳定，从而有效提高配重块7对渗水检测仪5的加固效果，使渗水检测仪5使用时更加的稳固。
34.尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
