1.本实用新型涉及检测装置领域，具体为一种高抗皱复合型化纤纸管圆度检测装置。


背景技术：

2.高抗皱复合型化纤纸管是一种纸管，是用纸张加工成的管状的物体，圆纸管用于化纤工业、薄膜工业、印刷工业、造纸工业、包装以及桥梁建筑等行业。专利授权公告号为cn 214010233 u的实用新型专利提供一种便捷式化纤纸管圆度检测装置，涉及纸管检测技术领域。该便捷式化纤纸管圆度检测装置包括操作台，所述操作台顶部设有丝杆，所述丝杆贯穿操作台顶部并与操作台通过轴承转动连接，所述操作台顶部设有检测组件,所述检测组件包括光电传感器，所述光电传感器套设于丝杆外侧，所述光电传感器内部固定连接有多个检测环，所述检测环绕光电传感器内壁环形分布所。该便捷式化纤纸管圆度检测装置，当将纸管穿过丝杆放置于放置盘顶部，当纸管穿过丝杆时，对转动杆进行下压，通过在滑轮滑动下，使滑轮在第一弹簧作用下，使滑轮卡住纸管，有利于对不同的纸管进行固定，避免检测时出现晃动导致检测出现偏差。但是该装置在使用时，装置一次只能对一个纸管进行检测，纸管的更换会影响检测效率。


技术实现要素：

3.本实用新型的目的在于提供一种高抗皱复合型化纤纸管圆度检测装置，解决了现有的检测装置一次只能对一个纸管进行检测，纸管的更换会影响检测效率的问题。
4.为实现上述目的，本实用新型提供如下技术方案：一种高抗皱复合型化纤纸管圆度检测装置，包括框架，所述框架上固定安装有电机，所述电机的转轴和框架转动连接，所述转轴上焊接有支架，所述框架上固定安装有气缸，所述气缸的气缸杆和框架滑动连接，所述支架内通过轴承安装有摩擦座，所述支架内通过轴承安装有滑筒，所述滑筒内滑动连接有方杆，所述滑筒内设置有压簧，所述方杆上焊接有压头，所述滑筒上固定连接有从动轮，所述框架上固定安装有电动机，所述电动机的输出端和框架转动连接，所述输出端上焊接有摩擦轮，所述摩擦轮和从动轮接触，所述框架上固定安装有电动推杆，所述电动推杆的伸缩端上焊接有滑座，所述滑座内滑动连接有划线器，所述滑座内设置有弹簧。
5.为了使得支架稳定性更高，作为本实用新型的一种高抗皱复合型化纤纸管圆度检测装置优选的，所述框架上焊接有支座，所述支座和支架滑动连接。
6.为了对支架限位，作为本实用新型的一种高抗皱复合型化纤纸管圆度检测装置优选的，所述气缸杆上固定连接有摩擦环，所述摩擦环和支架接触。
7.为了对方杆的移动导向，作为本实用新型的一种高抗皱复合型化纤纸管圆度检测装置优选的，所述方杆上焊接有导块，所述导块和滑筒滑动连接。
8.为了使得方杆被向下压紧，作为本实用新型的一种高抗皱复合型化纤纸管圆度检测装置优选的，所述压簧的一端和滑筒焊接，所述压簧的另一端和方杆焊接。
9.为了使得划线器便于复位，作为本实用新型的一种高抗皱复合型化纤纸管圆度检测装置优选的，所述弹簧的一端和滑座焊接，所述弹簧的另一端和划线器焊接。
10.为了使得划线器便于调节位置，作为本实用新型的一种高抗皱复合型化纤纸管圆度检测装置优选的，所述滑座内通过螺纹连接有螺杆，所述螺杆和划线器接触。
11.与现有技术相比，本实用新型的有益效果如下：
12.1、本实用新型通过设置电机、支架、摩擦座、滑筒、方杆、压簧、压头、从动轮、电动机、摩擦轮等结构，通过电机驱动支架转动进行工位转换，并通过电动机驱动摩擦轮转动和从动轮配合，驱动纸管转动，进而使得装置对批量次纸管检测更加方便高效。
13.2、本实用新型通过设置电动推杆、滑座、划线器、弹簧、螺杆等结构，通过电动推杆驱动滑座移动，并通过转动螺杆和滑座做螺纹运动，进而使得划线器移动，进而使得装置便于对直径不同的纸管检测，且检测更加全面。
附图说明

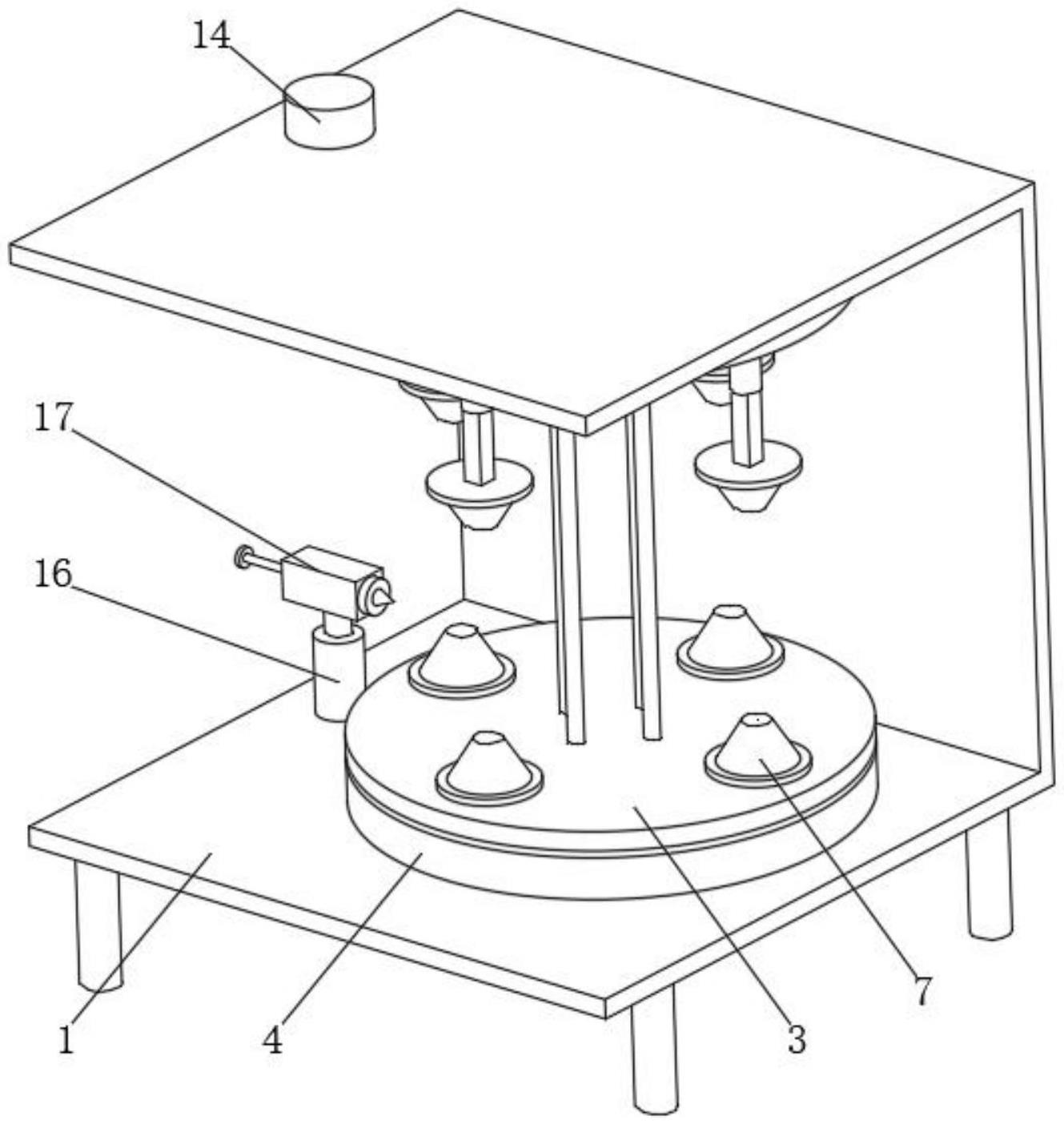

14.图1为本实用新型整体结构立体图；
15.图2为本实用新型图1的正视剖视图；
16.图3为本实用新型图2的a处放大图；
17.图4为本实用新型图2的b处放大图。
18.图中：1、框架；2、电机；3、支架；4、支座；5、气缸；6、摩擦环；7、摩擦座；8、滑筒；9、方杆；10、导块；11、压簧；12、压头；13、从动轮；14、电动机；15、摩擦轮；16、电动推杆；17、滑座；18、划线器；19、弹簧；20、螺杆。
具体实施方式
19.请参阅图1-图4，一种高抗皱复合型化纤纸管圆度检测装置，包括框架1，框架1上固定安装有电机2，电机2的转轴和框架1转动连接，转轴上焊接有支架3，框架1上固定安装有气缸5，气缸5的气缸杆和框架1滑动连接，支架3内通过轴承安装有摩擦座7，支架3内通过轴承安装有滑筒8，滑筒8内滑动连接有方杆9，滑筒8内设置有压簧11，方杆9上焊接有压头12，滑筒8上固定连接有从动轮13，框架1上固定安装有电动机14，电动机14的输出端和框架1转动连接，输出端上焊接有摩擦轮15，摩擦轮15和从动轮13接触，框架1上固定安装有电动推杆16，电动推杆16的伸缩端上焊接有滑座17，滑座17内滑动连接有划线器18，滑座17内设置有弹簧19。
20.本实施例中：使用时，移动压头12向上移动，将纸管放置在摩擦座7上，松开压头12，压簧11复位使得压头12向下移动，使得压头12将纸管压紧在摩擦座7上，然后启动电机2，电机2驱动支架3转动，使得支架3转换工位，使得从动轮13移动和摩擦轮15接触，然后启动气缸5，气缸5驱动摩擦环6移动，使得摩擦环6和支架3接触，对支架3进行限位，通过电机2驱动支架3转动进行工位转换，并通过电动机14驱动摩擦轮15转动和从动轮13配合，驱动纸管转动，进而使得装置对批量次纸管检测更加方便高效，启动电动机14驱动摩擦轮15转动，进而使得摩擦轮15带动从动轮13转动，进而使得纸管转动，通过电动推杆16驱动滑座17移动，并通过转动螺杆20和滑座17做螺纹运动，进而使得划线器18移动，进而使得装置便于对直径不同的纸管检测，且检测更加全面。
21.作为本实用新型的一种技术优化方案，框架1上焊接有支座4，支座4和支架3滑动连接。
22.本实施例中：通过设置支座4，使得支架3稳定性更高。
23.作为本实用新型的一种技术优化方案，气缸杆上固定连接有摩擦环6，摩擦环6和支架3接触。
24.本实施例中：通过设置摩擦环6，对支架3限位。
25.作为本实用新型的一种技术优化方案，方杆9上焊接有导块10，导块10和滑筒8滑动连接。
26.本实施例中：通过设置导块10，对方杆9的移动导向。
27.作为本实用新型的一种技术优化方案，压簧11的一端和滑筒8焊接，压簧11的另一端和方杆9焊接。
28.本实施例中：通过设置压簧11，使得方杆9被向下压紧。
29.作为本实用新型的一种技术优化方案，弹簧19的一端和滑座17焊接，弹簧19的另一端和划线器18焊接。
30.本实施例中：通过设置弹簧19，使得划线器18便于复位。
31.作为本实用新型的一种技术优化方案，滑座17内通过螺纹连接有螺杆20，螺杆20和划线器18接触。
32.本实施例中：通过设置螺杆20，使得划线器18便于调节位置。
33.工作原理：使用时，移动压头12向上移动，将纸管放置在摩擦座7上，松开压头12，压簧11复位使得压头12向下移动，使得压头12将纸管压紧在摩擦座7上，然后启动电机2，电机2驱动支架3转动，使得支架3转换工位，使得从动轮13移动和摩擦轮15接触，然后启动气缸5，气缸5驱动摩擦环6移动，使得摩擦环6和支架3接触，对支架3进行限位，通过电机2驱动支架3转动进行工位转换，并通过电动机14驱动摩擦轮15转动和从动轮13配合，驱动纸管转动，进而使得装置对批量次纸管检测更加方便高效，启动电动机14驱动摩擦轮15转动，进而使得摩擦轮15带动从动轮13转动，进而使得纸管转动，通过电动推杆16驱动滑座17移动，并通过转动螺杆20和滑座17做螺纹运动，进而使得划线器18移动，进而使得装置便于对直径不同的纸管检测，且检测更加全面。
34.以上仅为本实用新型的较佳实施例而已，并不用以限制本实用新型，凡在本实用新型的精神和原则之内所作的任何修改、等同替换和改进等，均应包含在本实用新型的保护范围之内。
