一种建筑工程的拉力检测装置的制作方法

1.本实用新型属于建筑工程技术领域,具体涉及一种建筑工程的拉力检测装置。


背景技术:

2.建筑工程,指通过对各类房屋建筑及其附属设施的建造和与其配套的线路、管道、设备的安装活动所形成的工程实体。其中“房屋建筑”指有顶盖、梁柱、墙壁、基础以及能够形成内部空间,满足人们生产、居住、学习、公共活动需要的工程。
3.在房屋建设中需要提前对使用的建筑用钢筋进行拉力检测,以防房屋建设完成后出现安全隐患,但是现有的拉力检测装置缺少对操作者的安全防护,在对钢筋进行拉力检测时,当钢筋出现破损或者断裂可能使破损的废料飞溅,对操作者的人身安全造成威胁,为此我们提出一种在进行拉力检测时自动对操作者进行保护,防止出现安全事故,提高对操作者的安全保护的拉力检测装置来解决此问题。


技术实现要素:

4.本实用新型的目的在于提供一种建筑工程的拉力检测装置,旨在解决现有技术中的问题。
5.为实现上述目的,本实用新型提供如下技术方案:一种建筑工程的拉力检测装置,包括:底座;夹紧装置,夹紧装置设置在底座上,夹紧装置包括设置在底座上的固定板,固定板内部滑动连接有多个相互对称的夹块,固定板内部转动连接有齿轮,齿轮啮合有上齿条和下齿条,转动齿轮,能够带动上齿条和下齿条同时向外侧移动,上齿条和下齿条带动夹块进行移动,夹块对物料进行夹紧;升降装置,升降装置设置在底座上,升降装置上螺纹连接有滑板。
6.为了使得该一种建筑工程的拉力检测装置具有带动滑板进行升降的作用,作为本实用新型一种优选的,所述升降装置包括固定安装在底座上的电机,所述电机的输出端固定安装有丝杠,所述底座上设置有限位柱。
7.为了使得该一种建筑工程的拉力检测装置具有带动滑板进行升降的作用,作为本实用新型一种优选的,所述丝杠与滑板螺纹连接。
8.为了使得该一种建筑工程的拉力检测装置具有对物料进行夹紧的作用,作为本实用新型一种优选的,所述齿轮上安装有转轴,所述转轴上连接有棘齿,所述固定板上转动连接有棘条。
9.为了使得该一种建筑工程的拉力检测装置具有对人体进行防护的作用,作为本实用新型一种优选的,所述底座上设置有防护机构。
10.为了使得该一种建筑工程的拉力检测装置具有对人体进行防护的作用,作为本实用新型一种优选的,所述防护机构包括开设在底座上的容纳腔,所述容纳腔内部设置有折叠门。
11.为了使得该一种建筑工程的拉力检测装置具有带动防护机构进行升降的作用,作
为本实用新型一种优选的,所述折叠门上设置有挂钩。
12.为了使得该一种建筑工程的拉力检测装置具有控制装置的作用,作为本实用新型一种优选的,所述底座上设置有控制面板。
13.与现有技术相比,本实用新型的有益效果是:
14.该建筑工程的拉力检测装置,将物料放置在固定板上,通过夹紧装置能够对多个物料进行夹紧,升降装置能够带动防护机构进行升降,防护机构能够防止钢筋断裂,飞溅出来的废料对人体进行损伤,增加了装置的实用性。
附图说明
15.附图用来提供对本实用新型的进一步理解,并且构成说明书的一部分,与本实用新型的实施例一起用于解释本实用新型,并不构成对本实用新型的限制。在附图中:

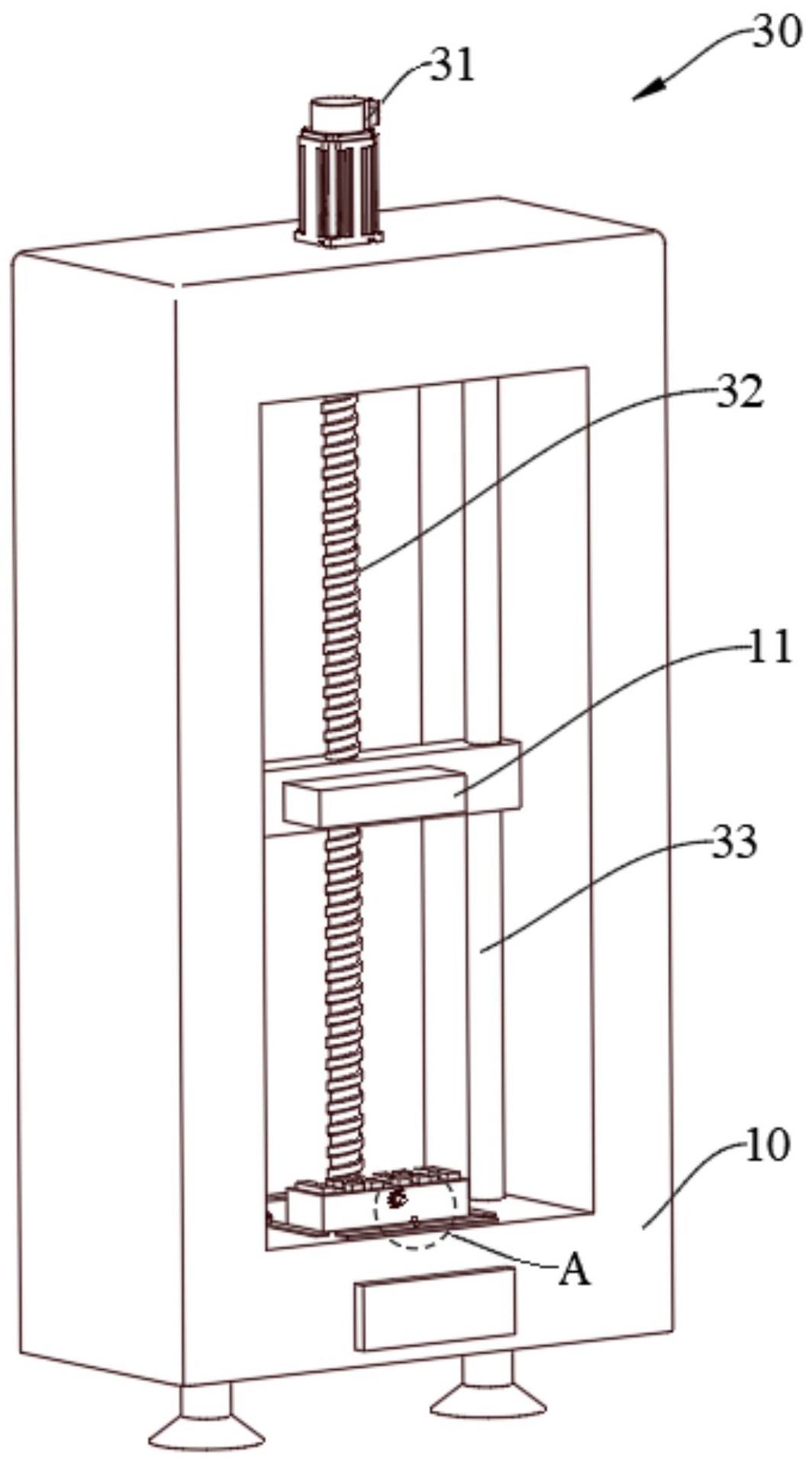

16.图1为本实用新型中的具体实施例的立体结构示意图;
17.图2为图1中a处的放大结构示意图;
18.图3为本实用新型中的具体实施例的剖面结构示意图;
19.图4为本实用新型中的夹紧装置的结构示意图;
20.图5为本实用新型中的夹紧装置的剖面结构示意图。
21.图中:10、底座;11、滑板;20、夹紧装置;21、固定板;22、夹块;23、齿轮;24、上齿条;25、下齿条;26、转轴;261、棘齿;262、棘条;30、升降装置;31、电机;32、丝杠;33、限位柱;40、防护机构;41、容纳腔;42、折叠门;421、挂钩。
具体实施方式
22.在房屋建设中需要提前对使用的建筑用钢筋进行拉力检测,以防房屋建设完成后出现安全隐患,但是现有的拉力检测装置缺少对操作者的安全防护,在对钢筋进行拉力检测时,当钢筋出现破损或者断裂可能使破损的废料飞溅,对操作者的人身安全造成威胁。
23.请参阅图1-5,本实用新型提供以下技术方案:一种建筑工程的拉力检测装置,包括底座10,底座10上设置有夹紧装置20,夹紧装置20能够对需要检测的物料进行夹紧;底座10内部设置有升降装置30,升降装置30上设置有滑板11,升降装置30能够带动滑板11进行升降,底座10上设置有控制面板,能够控制装置进行运动。
24.具体的,升降装置30包括固定安装在底座10上的电机31,电机31的输出端固定安装有丝杠32,丝杠32与滑板11螺纹连接,电机31能够带动丝杠32进行转动,同时丝杠32能够带动滑板11进行升降;底座10上安装有限位柱33,限位柱33与滑板11滑动连接,电机31带动丝杠32进行转动,丝杠32带动滑板11沿着限位柱33水平方向进行滑动。
25.请参阅图1-4,具体的,夹紧装置20包括设置在底座10和滑板11上的固定板21,固定板21内部滑动连接有多个相互对称的夹块22,通过相邻两个夹块22的挤压下,能够对物料进行夹紧;固定板21内部转动连接有齿轮23,齿轮23啮合有上齿条24和下齿条25,齿轮23转动时,能够带动上齿条24同时向外侧移动或者同时向内部移动。
26.齿轮23上安装有转轴26,转轴26能够带动齿轮23进行转动,齿轮23带动上齿条24和下齿条25进行移动;转轴26上连接有棘齿261,固定板21上转动连接有棘条262,棘齿261与棘条262啮合时,转轴26只能够进行单向转动;将物料放置在固定板21上,转动转轴26,转
轴26带动齿轮23进行转动,齿轮23带动上齿条24和下齿条25向外侧移动,上齿条24与下齿条25带动夹块22进行移动,相邻夹块22对物料进行夹紧,同时棘齿261与棘条262相互啮合,防止夹块22向内侧移动。
27.请参阅图1-5,具体的,底座10上设置有防护机构40,防护机构40包括开设在底座10上的容纳腔41,容纳腔41内部设置有折叠门42,折叠门42上设置有挂钩421;将挂钩421挂在滑板11上,升降装置30带动滑板11进行升降,滑板11带动折叠门42进行升降,能够对装置进行防护,防止钢筋断裂,飞溅出来的废料对人体进行损伤。
28.请参阅图1-5,工作原理:将物料放置在固定板21上,转动转轴26,转轴26带动齿轮23进行顺时针,齿轮23带动上齿条24和下齿条25向外侧移动,上齿条24与下齿条25带动夹块22进行移动,相邻夹块22对物料进行夹紧,同时棘齿261与棘条262相互啮合,防止夹块22向内侧移动,能够对多个物料进行夹紧;将挂钩421挂在滑板11上,升降装置30带动滑板11进行升降,滑板11带动折叠门42进行升降,能够对装置进行防护,防止钢筋断裂,飞溅出来的废料对人体进行损伤;检测完毕后,将棘条262转动到不与棘齿261啮合的位置即可,此时,转动转轴26,转轴26能够带动齿轮23反向转动,然后将物料取出。
