1.本实用新型涉及包装箱技术领域，尤其涉及一种用于封装冷冻虾仁的包装箱。


背景技术：

2.小龙虾属于季节性的水产物，为了在不同的季节也能吃到小龙虾，在小龙虾旺季时对小龙虾进行处理，即保存虾尾(虾仁)，通过冷冻的方式进行保护，如此可以储放较长的时间，即使在冬天也可以品尝到小龙虾。
3.小龙虾保存后根据需求需要对其进行包装运输，目前常见包装方式是将其储放在保温箱内，防止虾尾化冻导致其所处温度升高而变质；目前的保温箱多是泡沫材质，保温效果好且质地较轻，但是其易损坏且叠放时稳定性不足。


技术实现要素：

4.针对现有技术中所存在的不足，本实用新型提供了一种用于封装冷冻虾仁的包装箱。
5.本实用新型的实施例提供了一种用于封装冷冻虾仁的包装箱，包括：
6.箱体，所述箱体的底部设有卡接凸板，所述箱体的内壁固定连接有保温箱，所述箱体的上端铰接连接有盖板，所述盖板的上端设有配合卡接凸板配合的卡槽，所述盖板与箱体上端相抵后与保温箱形成储放虾仁的空间；
7.锁定组件；所述锁定组件包括设置在盖板上端的安装槽，所述盖板的底部贯穿设有与安装槽连通的通槽，所述箱体的上端固定连接有贯穿通槽并位于安装槽内的锁块，所述锁块上贯穿设有锁槽，所述安装槽内安装有活动连接且延伸至锁槽内的锁杆。
8.进一步地，所述盖板为木板材质，所述盖板的底部固定有与箱体上端相抵的橡胶圈。
9.进一步地，所述箱体通过铰链与盖板铰接连接。
10.进一步地，所述箱体的材质为不锈钢材质，所述保温箱的材质为保温泡沫板。
11.进一步地，所述安装槽和通槽均贯穿盖板的一端设置。
12.进一步地，所述安装槽内固定有连接块，所述安装槽内滑动有滑块，锁杆贯穿滑块并固定连接，所述滑块与连接块之间固定有弹簧。
13.相比于现有技术，本实用新型具有如下有益效果：
14.本实用新型设置不锈钢材质的箱体可以对保温箱起到加固作用，可以对虾尾更加稳定的盛放且不易损坏，通过卡接凸板、卡槽的配合，可以保证两个箱体稳定的叠放在一起，且锁块、锁杆位于安装槽内，相邻的两个箱体可以紧贴，如此叠放时更加稳定。
附图说明

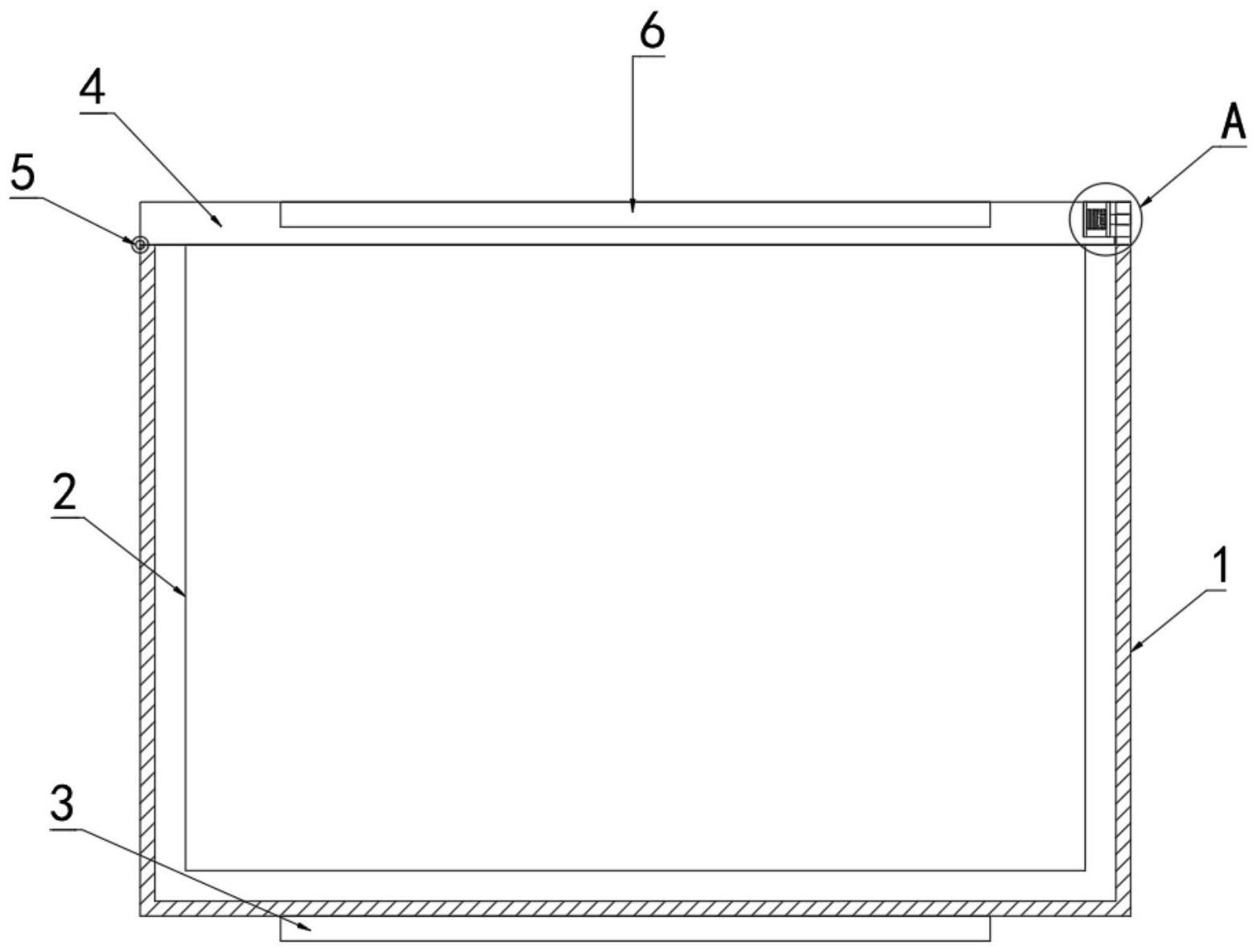

15.图1为本实用新型实施例中所述一种用于封装冷冻虾仁的包装箱的结构示意图。
16.图2为本实用新型实施例中所述一种用于封装冷冻虾仁的包装箱中a处的示意图。
17.上述附图中：1箱体、2保温箱、3卡接凸板、4盖板、5铰链、6卡槽、7安装槽、8连接块、9滑块、10弹簧、11锁杆、12锁块、13锁槽、14通槽。
具体实施方式
18.下面结合附图及实施例对本实用新型中的技术方案进一步说明。
19.如图1-2所示，本实用新型实施例提出了一种用于封装冷冻虾仁的包装箱，包括：
20.箱体1，箱体1的底部设有卡接凸板3，箱体1的内壁固定连接有保温箱2，箱体1的上端铰接连接有盖板4，箱体1通过铰链5与盖板4铰接连接；其中，箱体1的材质为不锈钢材质，保温箱2的材质为保温泡沫板，如此可以对保温箱2起到加固效果；
21.盖板4的上端设有配合卡接凸板3配合的卡槽6，盖板4与箱体1上端相抵后与保温箱2形成储放虾仁的空间；其中，盖板4为木板材质，具有一定的支撑力且木材质导热效果差，具有保温效果，盖板4的底部固定有与箱体1上端相抵的橡胶圈，进一步保证密封保温效果；
22.锁定组件；锁定组件包括设置在盖板4上端的安装槽7，盖板4的底部贯穿设有与安装槽7连通的通槽14，安装槽7和通槽14均贯穿盖板4的一端设置；箱体1的上端固定连接有贯穿通槽14并位于安装槽7内的锁块12，锁块12上贯穿设有锁槽13，安装槽7内安装有活动连接且延伸至锁槽13内的锁杆11，安装槽7内固定有连接块8，安装槽7内滑动有滑块9，锁杆11贯穿滑块9并固定连接，滑块9与连接块8之间固定有弹簧10。
23.本实用新型的详细工作过程如下：
24.1、使用时，将冰冻的虾尾放在保温箱2内，可以再保温箱2内放置冰袋，放置完成后，盖上盖板4并手动滑动滑块9，滑块9移动带动锁杆11移动，直至盖板4与箱体1相抵，此时的锁块12贯穿通槽14并位于安装槽7内，然后松开滑块9，在弹簧10的作用下锁杆11复位并卡入锁槽13，如此实现对盖板4的锁定；
25.2、对箱体1叠放时，可以将卡接凸板3放在盖板4上的卡槽6内，上侧箱体1与下侧的盖板4相抵，通过卡接凸板3、卡槽6的配合，可以保证两个箱体1稳定的叠放在一起；
26.3、综上，设置不锈钢材质的箱体1可以对保温箱2起到加固作用，可以对虾尾更加稳定的盛放且不易损坏，通过卡接凸板3、卡槽6的配合，可以保证两个箱体1稳定的叠放在一起，且锁块12、锁杆11位于安装槽7内，相邻的两个箱体1可以紧贴，如此叠放时更加稳定。
27.最后说明的是，以上实施例仅用以说明本实用新型的技术方案而非限制，尽管参照较佳实施例对本实用新型进行了详细说明，本领域的普通技术人员应当理解，可以对本实用新型的技术方案进行修改或者等同替换，而不脱离本实用新型技术方案的宗旨和范围，其均应涵盖在本实用新型的权利要求范围当中。


技术特征：
1.一种用于封装冷冻虾仁的包装箱，其特征在于，包括：箱体(1)，所述箱体(1)的底部设有卡接凸板(3)，所述箱体(1)的内壁固定连接有保温箱(2)，所述箱体(1)的上端铰接连接有盖板(4)，所述盖板(4)的上端设有配合卡接凸板(3)配合的卡槽(6)，所述盖板(4)与箱体(1)上端相抵后与保温箱(2)形成储放虾仁的空间；锁定组件；所述锁定组件包括设置在盖板(4)上端的安装槽(7)，所述盖板(4)的底部贯穿设有与安装槽(7)连通的通槽(14)，所述箱体(1)的上端固定连接有贯穿通槽(14)并位于安装槽(7)内的锁块(12)，所述锁块(12)上贯穿设有锁槽(13)，所述安装槽(7)内安装有活动连接且延伸至锁槽(13)内的锁杆(11)。2.根据权利要求1所述的一种用于封装冷冻虾仁的包装箱，其特征在于，其中：所述盖板(4)为木板材质，所述盖板(4)的底部固定有与箱体(1)上端相抵的橡胶圈。3.根据权利要求1所述的一种用于封装冷冻虾仁的包装箱，其特征在于，其中：所述箱体(1)通过铰链(5)与盖板(4)铰接连接。4.根据权利要求1所述的一种用于封装冷冻虾仁的包装箱，其特征在于，其中：所述箱体(1)的材质为不锈钢材质，所述保温箱(2)的材质为保温泡沫板。5.根据权利要求1所述的一种用于封装冷冻虾仁的包装箱，其特征在于，其中：所述安装槽(7)和通槽(14)均贯穿盖板(4)的一端设置。6.根据权利要求1所述的一种用于封装冷冻虾仁的包装箱，其特征在于，其中：所述安装槽(7)内固定有连接块(8)，所述安装槽(7)内滑动有滑块(9)，锁杆(11)贯穿滑块(9)并固定连接，所述滑块(9)与连接块(8)之间固定有弹簧(10)。

技术总结
本实用新型提供了一种用于封装冷冻虾仁的包装箱，其属于包装箱领域，其包括：箱体，所述箱体的底部设有卡接凸板，所述箱体的内壁固定连接有保温箱，所述箱体的上端铰接连接有盖板，所述盖板的上端设有配合卡接凸板配合的卡槽，所述盖板与箱体上端相抵后与保温箱形成储放虾仁的空间；锁定组件；所述锁定组件包括设置在盖板上端的安装槽，所述盖板的底部贯穿设有与安装槽连通的通槽。本实用新型设置不锈钢材质的箱体可以对保温箱起到加固作用，可以对虾尾更加稳定的盛放且不易损坏，通过卡接凸板、卡槽的配合，可以保证两个箱体稳定的叠放在一起，且锁块、锁杆位于安装槽内，相邻的两个箱体可以紧贴，如此叠放时更加稳定。如此叠放时更加稳定。如此叠放时更加稳定。


技术研发人员：徐慧芬
受保护的技术使用者：霍山源锦食品有限公司
技术研发日：2023.05.25
技术公布日：2023/10/27
