1.本实用新型涉及锂电池加工设备领域，尤其涉及一种软包锂电池运输机构。


背景技术：

2.目前锂电池的应用非常广泛，所需要的产量也非常多，锂电池在制作成型前，需要对电池的电压、电流、电阻、外形包装进行检测，保证向外流出的电池是符合规格要求。
3.在软包锂电池生产线中，现有技术(申请号为202211447848.x，申请日2022.11.18)公开了一种软包锂电池电芯自动二封线设备，虽然其运用下料机构实现自动化下料，但是其料盘在装满已加工的软包锂电池电芯后仍然需要人工转运至下个加工设备，因此需要一种软包锂电池运输机构来替代人工转运。


技术实现要素：

4.本实用新型为克服上述在软包锂电池生产线中需要人工转运软包锂电池导致生产效率低，人工成本高的不足，提供一种软包锂电池运输机构来替代人工转运。
5.一种软包锂电池运输机构，包括至少三个间隔设置导轨，所述导轨上安装有与之滑动配合的滑块，所述滑块连接有抓取机构，相邻的两个所述导轨的下方设有传送带机构，所述传送带机构上安装有送料盘，在所述传送带机构的驱动下，所述送料盘在相邻的两个所述导轨之间往复运动，所述送料盘上设有弧形凹槽以存放所述软包锂电池。
6.作为上述技术方案的改进之一，所述弧形凹槽上架设有若干组间隔设置的固定部，所述固定部包括两个间隔设置固定板，两个所述固定板之间可容纳所述软包锂电池。
7.作为上述技术方案的改进之一，所述送料盘的顶面上设有若干个间隔设置的螺纹孔，若干个所述螺纹孔分布于所述弧形凹槽的两侧，所述固定板的两端均设有开孔，所述开孔内装配有螺栓并连接于所述螺纹孔，通过所述螺栓将所述固定板安装于所述送料盘。
8.作为上述技术方案的改进之一，所述传送带机构包括传送带以及用于驱动所述传送带的电机，所述送料盘连接于所述传送带。
9.作为上述技术方案的改进之一，所述抓取机构包括：支架、活动板和气缸，所述支架连接于所述滑块，所述气缸的缸体部分安装于所述支架，所述气缸的伸缩杆朝下设置且与所述活动板连接，所述活动板上装配有若干个气动吸嘴。
10.与现有技术相比，本实用新型的有益效果是：通过在导轨上装配可活动的抓取机构配合传送带机构上的送料盘可实现自动化送料，替代人工转运，提高生产效率，降低生产成本。
11.本实用新型的附加方面和优点将在下面的描述中部分给出，部分将从下面的描述中变得明显，或通过本实用新型的实践了解到。
附图说明
12.为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例
或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动性的前提下，还可以根据这些附图获得其他的附图。

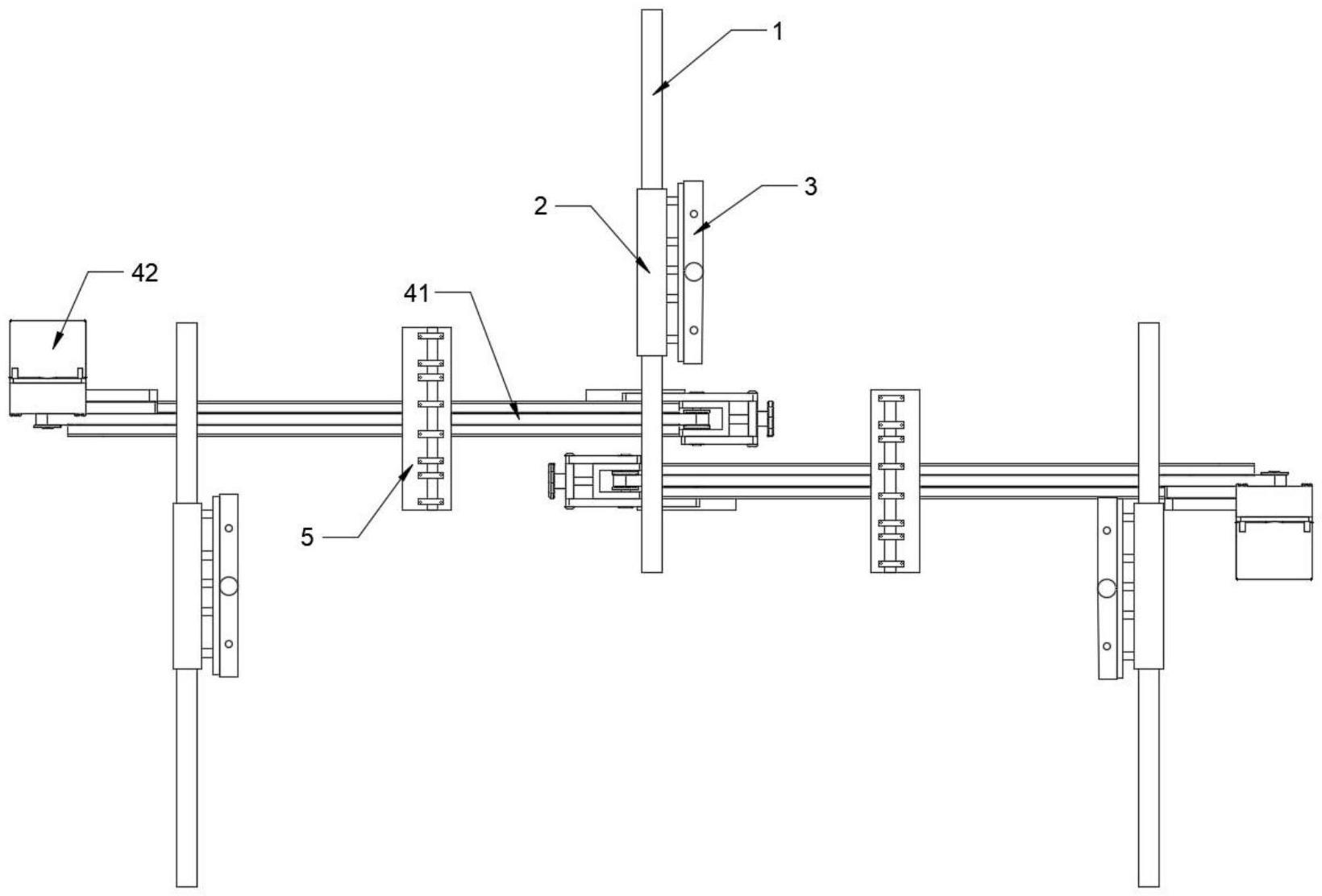

13.图1是本实用新型的结构示意图。
14.图2是本实用新型的抓取机构的结构示意图。
15.图3是本实用新型的送料盘的结构示意图。
16.图4是本实用新型的送料盘的另一种结构示意图。
17.图中：导轨1、滑块2、抓取机构3、支架31、活动板32、气缸33、气动吸嘴34、传送带41、电机42、送料盘5、弧形凹槽51、固定板52、螺纹孔53、螺栓54。
具体实施方式
18.下面将对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
19.请参阅图1-4,本实用新型实施例中，一种软包锂电池运输机构，包括三个间隔设置导轨1，具体的，位于两侧的导轨1设置在位于中间的导轨1的末端两侧，所述导轨1上安装有与之滑动配合的滑块2，所述滑块2连接有抓取机构3，所述抓取机构3用于抓取软包锂电池(电芯)，相邻的两个所述导轨1的下方设有传送带机构，所述传送带机构上安装有送料盘5，在所述传送带机构的驱动下，所述送料盘5在相邻的两个所述导轨1(的下方)之间往复运动，所述送料盘5上设有弧形凹槽51以存放所述软包锂电池(电芯)。
20.优选地，所述弧形凹槽51上架设有若干组间隔设置的固定部，所述固定部包括两个间隔设置固定板52，两个所述固定板52之间可容纳所述软包锂电池(电芯)，所述送料盘5的顶面上设有若干个间隔设置的螺纹孔53，若干个所述螺纹孔53分布于所述弧形凹槽51的两侧，所述固定板52的两端均设有开孔，所述开孔内装配有螺栓54并连接于所述螺纹孔53，通过所述螺栓54将所述固定板52安装于所述送料盘5，可以理解的，通过弧形凹槽51配合两个间隔设置的固定板52可以防止软包锂电池(电芯)在运输过程中偏移进而影响后续抓取机构3进行抓取，由于固定板52与送料盘5之间是通过螺栓54可拆卸连接，因此，可以通过调整两个固定板52之间的距离以适应不同长度的软包锂电池(电芯)。
21.优选地，所述传送带机构包括传送带41以及用于驱动所述传送带的电机42，所述送料盘5连接于所述传送带41。
22.优选地，所述抓取机构3包括：支架31、活动板32和气缸33，所述支架31连接于所述滑块2，所述气缸33的缸体部分安装于所述支架31，所述气缸33的伸缩杆朝下设置且与所述活动板32连接，所述活动板32上装配有若干个气动吸嘴34。
23.关于应用：如(申请号为202211447848.x，申请日2022.11.18)公开的一种软包锂电池电芯自动二封线设备，本实用新型完全可以取代其下料机构，由本实用新型位于中间的导轨1的抓取机构3直接抓取其切料平台上加工好的软包锂电池(电芯)再输送到下一台加工设备加工，不仅取代人工转运，还省去下料机构的工序，提高整个软包锂电池生产线的生产效率。
24.对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。


技术特征：
1.一种软包锂电池运输机构,其特征在于，包括至少三个间隔设置导轨，所述导轨上安装有与之滑动配合的滑块，所述滑块连接有抓取机构，相邻的两个所述导轨的下方设有传送带机构，所述传送带机构上安装有送料盘，在所述传送带机构的驱动下，所述送料盘在相邻的两个所述导轨之间往复运动，所述送料盘上设有弧形凹槽以存放所述软包锂电池。2.根据权利要求1所述的一种软包锂电池运输机构，其特征在于：所述弧形凹槽上架设有若干组间隔设置的固定部，所述固定部包括两个间隔设置固定板，两个所述固定板之间可容纳所述软包锂电池。3.根据权利要求2所述的一种软包锂电池运输机构，其特征在于：所述送料盘的顶面上设有若干个间隔设置的螺纹孔，若干个所述螺纹孔分布于所述弧形凹槽的两侧，所述固定板的两端均设有开孔，所述开孔内装配有螺栓并连接于所述螺纹孔，通过所述螺栓将所述固定板安装于所述送料盘。4.根据权利要求1所述的一种软包锂电池运输机构，其特征在于：所述传送带机构包括传送带以及用于驱动所述传送带的电机，所述送料盘连接于所述传送带。5.根据权利要求1所述的一种软包锂电池运输机构，其特征在于：所述抓取机构包括：支架、活动板和气缸，所述支架连接于所述滑块，所述气缸的缸体部分安装于所述支架，所述气缸的伸缩杆朝下设置且与所述活动板连接，所述活动板上装配有若干个气动吸嘴。

技术总结
本实用新型涉及锂电池加工设备领域，公开了一种软包锂电池运输机构，包括至少三个间隔设置导轨，所述导轨上安装有与之滑动配合的滑块，所述滑块连接有抓取机构，相邻的两个所述导轨的下方设有传送带机构，所述传送带机构上安装有送料盘，在所述传送带机构的驱动下，所述送料盘在相邻的两个所述导轨之间往复运动，所述送料盘上设有弧形凹槽以存放所述软包锂电池；通过在导轨上装配可活动的抓取机构配合传送带机构上的送料盘可实现自动化送料，替代人工转运，提高生产效率，降低生产成本。降低生产成本。降低生产成本。


技术研发人员：肖兴立 陈吉
受保护的技术使用者：广东比沃新能源有限公司
技术研发日：2023.05.18
技术公布日：2023/10/27
