1.本实用新型涉及测试用固定装置技术领域,更具体地说,本实用新型涉及一种射频识别标签生产测试用固定装置。
背景技术:2.电子标签又称射频标签、应答器、数据载体,属于通信技术中所使用的产品,可通过无线电讯号识别特定目标并读写相关数据,其中电子标签在生产后都是成卷的,并且电子标签在出厂时是否合格往往需要专门的电子标签测试装置进行检测,在对射频标签进行测试时,需要进行固定,但现有的固定装置在固定完成后,需要对射频标签进行复杂的牵引,才能使射频标签与收卷辊相连,从而降低测试效率。
3.中国实用新型公开说明书cn209231936u公开了一种电子标签生产用测试装置,包括支撑底座,所述支撑底座顶端固定连接有控制箱,所述控制箱顶端固定连接有安装架,所述安装架顶端一侧活动连接有放卷辊,所述安装架顶端另一侧活动连接有收卷辊。本实用新型通过设置两个限位辊,对经过测试辊的标签进行挤压,使得标签不易上扬褶皱,进而对标签起到有效的保护作用,同时也使得检测时的精确度更佳。但这种设置在进行测试时,需要将射频标签进行复杂的牵引才能与收卷辊相连,进而才能进行测试,并且收卷辊对射频标签的固定效果不佳,从而影响测试效率,因此,针对这个问题,如何设计出一种射频识别标签生产测试用固定装置,成为我们当前需要解决的问题。
技术实现要素:4.为了克服现有技术的上述缺陷,本实用新型的实施例提供一种射频识别标签生产测试用固定装置,通过设置放卷辊与收卷辊,通过将卷绕射频标签的放卷辊放置在第一支撑板的顶部,同时将收卷辊放置在第二支撑板的内部,并将射频标签穿过测试台通过固定件进行固定以解决上述背景技术中提出的问题。
5.为实现上述目的,本实用新型提供如下技术方案:一种射频识别标签生产测试用固定装置,包括工作台,所述工作台的顶部固定安装有第一支撑板,所述第一支撑板的内部转动连接有延伸杆,所述延伸杆的一端固定安装有放卷辊,所述工作台的顶部固定安装有第二支撑板,所述第二支撑板的内部转动连接有收卷辊,所述第一支撑板的内部滑动连接有限位块,所述限位块的一侧固定安装有传动杆,所述限位块一侧设有第一弹簧,所述第一弹簧固定安装在第一支撑板的内部,所述传动杆滑动连接在第一支撑板的内部,所述传动杆的一端铰接有按压件,所述按压件铰接在第一支撑板的一侧。
6.在一个优选地实施方式中,所述收卷辊的一端插接有转接头,所述工作台的顶部固定安装有电机,所述转接头固定安装在电机的输出端。
7.在一个优选地实施方式中,所述收卷辊的内部滑动连接有固定件,所述固定件的顶部固定安装有连接杆,所述连接杆滑动连接在收卷辊的内部,所述固定件的顶部设有第二弹簧,所述第二弹簧固定安装在收卷辊的内部,所述连接杆的顶端固定安装有提杆。
8.在一个优选地实施方式中,所述放卷辊的外侧滑动连接有射频标签,所述工作台的内部滑动连接有第一滑杆,所述第一滑杆的顶端固定安装有支撑架。
9.在一个优选地实施方式中,所述支撑架的内部转动连接有转杆,所述支撑架的底部设有第三弹簧,所述第三弹簧固定安装在工作台的顶部。
10.在一个优选地实施方式中,所述第一滑杆的内部滑动连接有第二滑杆,所述第二滑杆的顶部设有第四弹簧,所述第四弹簧固定安装在第一滑杆的一侧,所述工作台的顶部铰接有警示铃。
11.在一个优选地实施方式中,所述工作台的顶部固定安装有测试台,所述工作台的顶部固定安装有测试头。
12.本实用新型的技术效果和优点:
13.1、本实用新型通过设置放卷辊与收卷辊,在对射频标签进行测试时,通过将卷绕射频标签的放卷辊放置在第一支撑板的顶部,并下压使多个限位块向两侧滑动,并对放卷辊进行限位,同时将收卷辊放置在第二支撑板的内部,并与转接头相互插接,此时通过拉动射频标签穿过测试台,并通过向上拉动提杆使固定件上升,从而将射频标签的一端放置在固定件的底部进行固定,从而便于对射频标签进行频繁测试时的快捷固定,进而提升测试的效率;
14.2、本实用新型通过设置转杆与警示铃,在放卷辊转动对射频标签放卷时,随着放卷辊表面射频标签的逐渐减少,在第三弹簧的拉伸作用下逐渐上升,从而带动第一滑杆进行上升,在放卷辊表面的射频标签放卷完后,第二滑杆在第四弹簧的拉伸作用下对警示铃进行撞击,从而使警示铃发出警示铃声,从而提醒操作人员对放卷辊进行更换。
附图说明

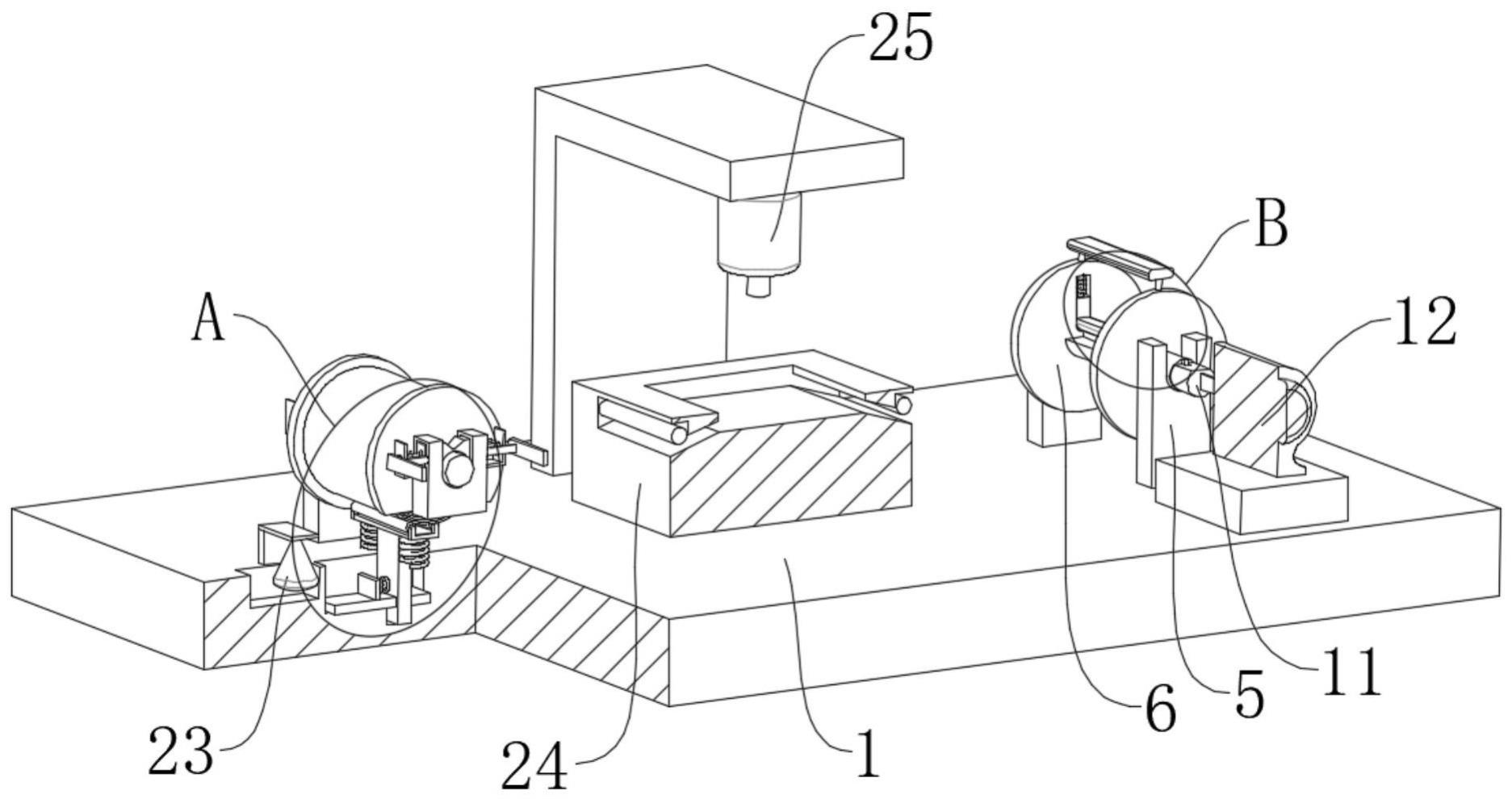

15.图1为本实用新型的正面结构剖视图。
16.图2为本实用新型图1的a部结构放大图。
17.图3为本实用新型图1的b部结构放大图。
18.附图标记为:1、工作台;2、第一支撑板;3、延伸杆;4、放卷辊;5、第二支撑板;6、收卷辊;7、限位块;8、传动杆;9、第一弹簧;10、按压件;11、转接头;12、电机;13、固定件;14、连接杆;15、第二弹簧;16、提杆;17、第一滑杆;18、支撑架;19、转杆;20、第三弹簧;21、第二滑杆;22、第四弹簧;23、警示铃;24、测试台;25、测试头;26、射频标签。
具体实施方式
19.下面将结合本实用新型实施例中的附图,对本实用新型实施例中的技术方案进行清楚、完整地描述,显然,所描述的实施例仅仅是本实用新型一部分实施例,而不是全部的实施例。基于本实用新型中的实施例,本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例,都属于本实用新型保护的范围。
20.参照说明书附图1-3,如图1所示,本实用新型实施例的一种射频识别标签生产测试用固定装置,包括工作台1,如图2所示,工作台1的顶部固定安装有第一支撑板2,第一支撑板2的内部转动连接有延伸杆3,延伸杆3的一端固定安装有放卷辊4,如图1所示,工作台1的顶部固定安装有第二支撑板5,第二支撑板5的内部转动连接有收卷辊6,如图2所示,第一
支撑板2的内部滑动连接有限位块7,限位块7的一侧固定安装有传动杆8,限位块7一侧设有第一弹簧9,第一弹簧9固定安装在第一支撑板2的内部,传动杆8滑动连接在第一支撑板2的内部,传动杆8的一端铰接有按压件10,按压件10铰接在第一支撑板2的一侧,如图3所示,收卷辊6的一端插接有转接头11,通过转接头11的设置,实现收卷辊6与电机12的断开与连接,工作台1的顶部固定安装有电机12,电机12的型号为y90l-2,转接头11固定安装在电机12的输出端,收卷辊6的内部滑动连接有固定件13,固定件13的顶部固定安装有连接杆14,连接杆14滑动连接在收卷辊6的内部,固定件13的顶部设有第二弹簧15,第二弹簧15固定安装在收卷辊6的内部,连接杆14的顶端固定安装有提杆16,通过提杆16的设置,便于对收卷辊6进行转移。
21.需要说明的是,其中,在对射频标签进行测试时,通过将卷绕射频标签26的放卷辊4放置在第一支撑板2的顶部,并下压使多个限位块7向两侧滑动,从而使延伸杆3进入第一支撑板2的内部,此时限位块7失去延伸杆3的限位在第一弹簧9的拉伸作用下进行复位,从而对放卷辊4进行限位,同时将收卷辊6放置在第二支撑板5的内部,并与转接头11相互插接,此时通过拉动射频标签26穿过测试台24,从而与收卷辊6接触,并通过向上拉动提杆16使固定件13上升,从而将射频标签26的一端放置在固定件13的底部,此时松开提杆16在第二弹簧15的拉伸作用下使固定件13复位,并对射频标签26进行固定,并通过测试台24的限位,从而完成对射频标签26的固定,从而便于对射频标签26进行频繁测试时的快捷固定,进而提升测试的效率,通过启动电机12使转接头11转动,进而使收卷辊6转动对射频标签26进行收卷,同时放卷辊4在收卷辊6的作用下进行转动,并对射频标签26进行放卷,并通过测试头25对射频标签26进行测试,在测试完成后通过按压多个按压件10从而使传动杆8带动限位块7进行滑动,从而便于将放卷辊4取出,同时通过提拉提杆16使收卷辊6与转接头11分离,从而将收卷辊6取出,进而提升操作人员的便捷性。
22.进一步的,如图2所示,放卷辊4的外侧滑动连接有射频标签26,工作台1的内部滑动连接有第一滑杆17,通过第一滑杆17的设置,对第二滑杆21进行支撑,第一滑杆17的顶端固定安装有支撑架18,支撑架18的内部转动连接有转杆19,通过转杆19的设置,在测试头25在滑动时,带动转杆19同步进行转动,从而减少转杆19与射频标签26的摩擦,支撑架18的底部设有第三弹簧20,第三弹簧20固定安装在工作台1的顶部,第一滑杆17的内部滑动连接有第二滑杆21,第二滑杆21的顶部设有第四弹簧22,第四弹簧22固定安装在第一滑杆17的一侧,工作台1的顶部铰接有警示铃23,工作台1的顶部固定安装有测试台24,工作台1的顶部固定安装有测试头25。
23.需要说明的是,其中,在放卷辊4转动对射频标签26放卷时,随着放卷辊4表面射频标签26的逐渐减少,同时转杆19在第三弹簧20的拉伸作用下与射频标签26进行贴合,在射频标签26的直径逐渐变小时,转杆19在第三弹簧20的拉伸作用下逐渐上升,从而带动第一滑杆17进行上升,同时带动第二滑杆21同步上升,在放卷辊4表面的射频标签26放卷完后,第二滑杆21从工作台1的内部滑出,此时第二滑杆21失去工作台1的限位,第四弹簧22进行拉伸,从而使第二滑杆21向一侧滑动,并对警示铃23进行撞击,从而使警示铃23发出警示铃声,从而提醒操作人员此时已完成测试,从而进行对放卷辊4的更换,进而避免放卷辊4放卷完成导致测试出现长时间的间隔的现象发生。
