1.本实用新型涉及储存罐技术领域，尤其涉及一种安全性高的储存罐。


背景技术：

2.储存罐是一种工业工具，用来储存液体。中国专利网cn204308182u提供了一种铝液储存罐，包括由内至外依次设置的铝液罐、保温罐和隔热罐；还包括调节阀，所述调节阀包括拧杆、阀盖和调节筒，阀盖位于铝液罐顶端外侧，拧杆与阀盖的上侧连接，拧杆与保温罐、拧杆与隔热罐均滑动连接，调节筒与阀盖的下侧连接，调节筒与铝液罐顶端滑动连接，调节筒的侧壁上还设有一组通槽。该储存罐在对原料的储存时，由于没有特殊的保护结构，因此在移动的过程中一旦发生碰撞的现象，就会导致罐体出现倾倒的情况，从而发生原料泄漏的情况，因此需要进行改进。


技术实现要素：

3.本实用新型的目的是解决现有技术中存在的缺点，而提出的一种安全性高的储存罐。
4.为了实现上述目的，本实用新型采用了如下技术方案：一种安全性高的储存罐，包括底板和罐体，所述底板的下表面固定安装有万向轮，所述底板的上表面固定安装有罐体，所述底板的上表面固定安装有限位底座，所述罐体的外表面设置有缓冲板。
5.为了方便使用者推拉罐体，本实用新型改进有，所述底板的上表面固定安装有支撑架，所述支撑架的表面固定安装有握把。
6.为了缓冲罐体表面产生的震动和晃动，本实用新型改进有，所述底板的上表面固定安装有限位板，所述限位板的表面设置有弹簧。
7.为了让罐体和缓冲板之间连接得更紧密，本实用新型改进有，所述缓冲板和限位板之间通过弹簧连接，所述缓冲板的内表面固定安装有垫片。
8.为了提高罐体的稳定性，本实用新型改进有，所述垫片的材质为橡胶，所述缓冲板的数量为四组。
9.为了让储存罐在运输过程中具有防磕碰的功能，本实用新型改进有，所述底板的表面插设有撞块，所述撞块的表面固定安装有连接块，所述底板的表面开设有槽口，所述撞块和底板之间通过连接块和槽口连接，所述撞块的材质为海绵。
10.与现有技术相比，本实用新型的优点和积极效果在于：
11.1、本实用新型中，通过设置该限位底座、限位板、弹簧和缓冲板等结构，为了让储存罐的安全性更高，本储存罐设计了特殊的保护结构，底板的上表面设计了用来限位罐体的限位底座，限位底座可以包裹住罐体的下表面，进而防止罐体在运输过程中出现滑动和移位的现象，除此之外，罐体的外表面还设计了缓冲板和限位板等结构，限位板用来固定和限位缓冲板，罐体在运输的过程中如果发生晃动的现象，缓冲板和弹簧会对罐体表面产生的震动和晃动进行缓冲，进而让罐体在运输过程中具有更好的稳定性，缓冲板的内表面还
设计了垫片，橡胶材质的垫片不仅可以增加罐体和缓冲板之间的摩擦力，进而让二者之间连接得更紧密，而且垫片容易在挤压的过程中发生形变，形变后的垫片可以填充罐体和缓冲板之间的缝隙，这样的设计可以让罐体和缓冲板之间连接得更紧密牢固。
12.2、本实用新型中，通过设置该撞块、槽口和连接块等结构，为了让储存罐在运输过程中具有防磕碰的功能，本储存罐设计了特殊的保护结构，撞块通过槽口和连接块与底板进行连接，撞块的材质为海绵，海绵材质的撞块可以对底板边角产生的撞击力进行缓冲，进而达到保护的效果，让储存罐在运输过程中具有更好的安全性。
附图说明

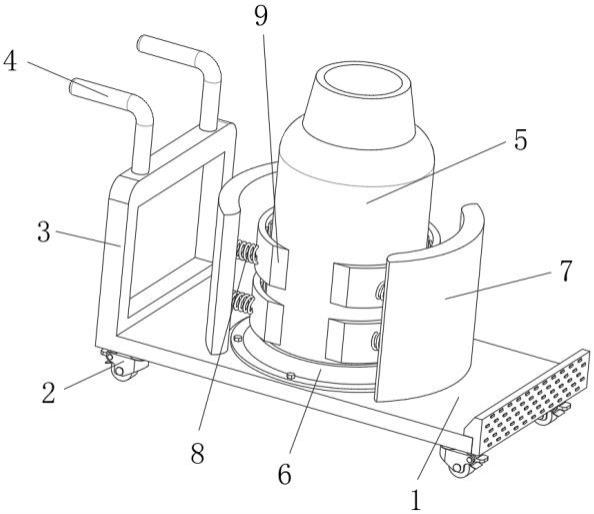

13.图1为本实用新型提出一种安全性高的储存罐的整体结构示意图；
14.图2为本实用新型提出一种安全性高的储存罐的限位板和缓冲板处局部爆炸图；
15.图3为本实用新型提出一种安全性高的储存罐的底板和撞块处局部爆炸图。
16.图例说明：
17.1、底板；2、万向轮；3、支撑架；4、握把；5、罐体；6、限位底座；7、限位板；8、弹簧；9、缓冲板；10、垫片；11、槽口；12、连接块；13、撞块。
实施方式
18.为了使本实用新型的目的、技术方案及优点更加清楚明白，以下结合附图及实施例，对本实用新型进行进一步详细说明。应当理解，此处所描述的具体实施例仅仅用以解释本实用新型，并不用于限定本实用新型。
19.在本实用新型的描述中，需要理解的是，术语“长度”、“宽度”、“上”、“下”、“前”、“后”、“左”、“右”、“竖直”、“水平”、“顶”、“底”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。此外，在本实用新型的描述中，“多个”的含义是两个或两个以上，除非另有明确具体的限定。
实施例
20.请参阅图1-3，本实用新型提供一种技术方案：一种安全性高的储存罐，包括底板1和罐体5，底板1的下表面固定安装有万向轮2，底板1的上表面固定安装有罐体5，底板1的上表面固定安装有限位底座6，罐体5的外表面设置有缓冲板9，限位底座6可以包裹住罐体5的下表面，进而防止罐体5在运输过程中出现滑动和移位的现象，限位板7用来固定和限位缓冲板9，罐体5在运输的过程中如果发生晃动的现象，缓冲板9和弹簧8会对罐体5表面产生的震动和晃动进行缓冲，进而让罐体5在运输过程中具有更好的稳定性。
21.请参阅图1-3，底板1的上表面固定安装有支撑架3，支撑架3的表面固定安装有握把4，底板1的上表面固定安装有限位板7，限位板7的表面设置有弹簧8，缓冲板9和限位板7之间通过弹簧8连接，缓冲板9的内表面固定安装有垫片10，垫片10的材质为橡胶，缓冲板9的数量为四组，橡胶材质的垫片10不仅可以增加罐体5和缓冲板9之间的摩擦力，进而让二者之间连接得更紧密，而且垫片10容易在挤压的过程中发生形变，形变后的垫片10可以填
充罐体5和缓冲板9之间的缝隙，这样的设计可以让罐体5和缓冲板9之间连接得更紧密牢固。
实施例
22.请参阅图1和图3，底板1的表面插设有撞块13，撞块13的表面固定安装有连接块12，底板1的表面开设有槽口11，撞块13和底板1之间通过连接块12和槽口11连接，撞块13的材质为海绵，海绵材质的撞块13可以对底板1边角产生的撞击力进行缓冲，进而达到保护的效果，让储存罐在运输过程中具有更好的安全性。
23.工作原理：本储存罐设计了特殊的保护结构，底板1的上表面设计了用来限位罐体5的限位底座6，限位底座6可以包裹住罐体5的下表面，进而防止罐体5在运输过程中出现滑动和移位的现象，除此之外，罐体5的外表面还设计了缓冲板9和限位板7等结构，限位板7用来固定和限位缓冲板9，罐体5在运输的过程中如果发生晃动的现象，缓冲板9和弹簧8会对罐体5表面产生的震动和晃动进行缓冲，进而让罐体5在运输过程中具有更好的稳定性，缓冲板9的内表面还设计了垫片10，橡胶材质的垫片10不仅可以增加罐体5和缓冲板9之间的摩擦力，进而让二者之间连接得更紧密，而且垫片10容易在挤压的过程中发生形变，形变后的垫片10可以填充罐体5和缓冲板9之间的缝隙，这样的设计可以让罐体5和缓冲板9之间连接得更紧密牢固。
24.以上，仅是本实用新型的较佳实施例而已，并非对本实用新型作其他形式的限制，任何熟悉本专业的技术人员可能利用上述揭示的技术内容加以变更或改型为等同变化的等效实施例应用于其他领域，但是凡是未脱离本实用新型技术方案内容，依据本实用新型的技术实质对以上实施例所做的任何简单修改、等同变化与改型，仍属于本实用新型技术方案的保护范围。
