1.本实用新型涉及电梯井防淹技术领域，具体涉及一种适用于垂直电梯的隐藏式防淹结构。


背景技术：

2.地铁内的垂直电梯为了防止雨季时雨水倒灌，避免雨水进入地铁隧道内造成安全事故，会在修建垂直电梯时设置防淹结构。
3.参考中国专利公开号cn215558200u为的适用于垂直电梯的隐藏式防淹结构以及垂直电梯，通过将防淹插槽设在外立面装修层内，通过隐藏的方式避免防淹插槽造成的不美观且具有阻碍的问题，而且通过多根锚栓加强了防淹插槽的连接，提升了可靠度；通过精细化设计在保证垂直电梯门口防淹的可靠性、安全性的基础上，提高垂直电梯口部的美观性，充分体现了以人为本的设计原则，在类似工程领域中具有极好的应用前景。
4.综合分析上述专利，存在以下缺陷：
5.目前轨道交通内的垂直电梯均采用封堵的形式达到防淹的目的，而对于水量较大的情况防淹结构无法实现防淹的效果，例如参考中国专利cn215558200u的适用于垂直电梯的隐藏式防淹结构以及垂直电梯，采用防淹插槽和防淹挡板的方防止雨水进入，在水量较大时，雨水积聚在防淹挡板一侧，雨水易透过挡板缝隙进入到电梯内部，无法实现防淹的目的。


技术实现要素：

6.(一)要解决的技术问题
7.为了克服现有技术不足，现提出一种适用于垂直电梯的隐藏式防淹结构来解决目前轨道交通内的垂直电梯均采用封堵的形式达到防淹的目的，而对于水量较大的情况防淹结构无法实现防淹的效果，在水量较大时，雨水积聚在防淹挡板一侧，雨水易透过挡板缝隙进入到电梯内部。
8.(二)技术方案
9.本实用新型通过如下技术方案实现：本实用新型提出了一种适用于垂直电梯的隐藏式防淹结构，包括电梯井，所述电梯井正面分别开设有电梯门和两个安装槽，两个所述安装槽对称设置在电梯门的两侧，所述安装槽正面固定设置有防护板，所述防护板正面下方开设有方便取水的通孔，所述安装槽内部固定设置有储存水的储水箱，所述储水箱外壁上开设有与通孔位置相适配的取水通孔，取水通孔和通孔之间通过管道相连接，所述电梯门从上到下等距设置有多个防淹机构。
10.所述防淹机构包括清理箱和设置在清理箱顶部的盖板，所述清理箱外壁左右两侧均固定设置有用于排水的输水管，所述清理箱内壁左右两侧均固定设置有导水板，所述导水板顶部均匀固定设置有多个过滤板，所述导水板上方左右两侧均设置有控水板，两个所述控水板相对的一端固定连接，且控水板顶部一侧开设有方形通槽，两个所述控水板的顶
部中间位置固定设置有方便提拉的把手。
11.进一步的，所述盖板顶部均匀开设有用于雨水进入清理箱的长条通孔。
12.进一步的，所述输水管远离清理箱的一端滑动贯穿安装槽并延伸至储水箱的内部。
13.进一步的，所述清理箱为混凝土一体浇筑而成，其两端和电梯井固定连接。
14.进一步的，两个所述导水板相对的一端固定连接，所述控水板底部和导水板之间为固定连接，所述控水板远离把手一侧的高度低于另一侧，便于雨水集中到方形通槽位置。
15.进一步的，所述盖板顶部设置有倾斜角，且盖板顶部靠近安装槽一侧的高度低于另一侧。
16.(三)有益效果
17.本实用新型相对于现有技术，具有以下有益效果：本实用新型通过设置防淹机构能够将雨水通过疏导的形式集中收集，并将收集的雨水进行过滤后储存，便于对雨水资源的充分利用，而且对于雨水的收集过滤过程能够实现自动化，无需人工干预，并且导水板和控水板与清理箱为分体式设计，能够将其取出清理，降低清理难度，相对传统封堵的防淹方式，能够对水量较大或者水量较小时均有显著效果，有利于该装置的大范围推广使用。
附图说明

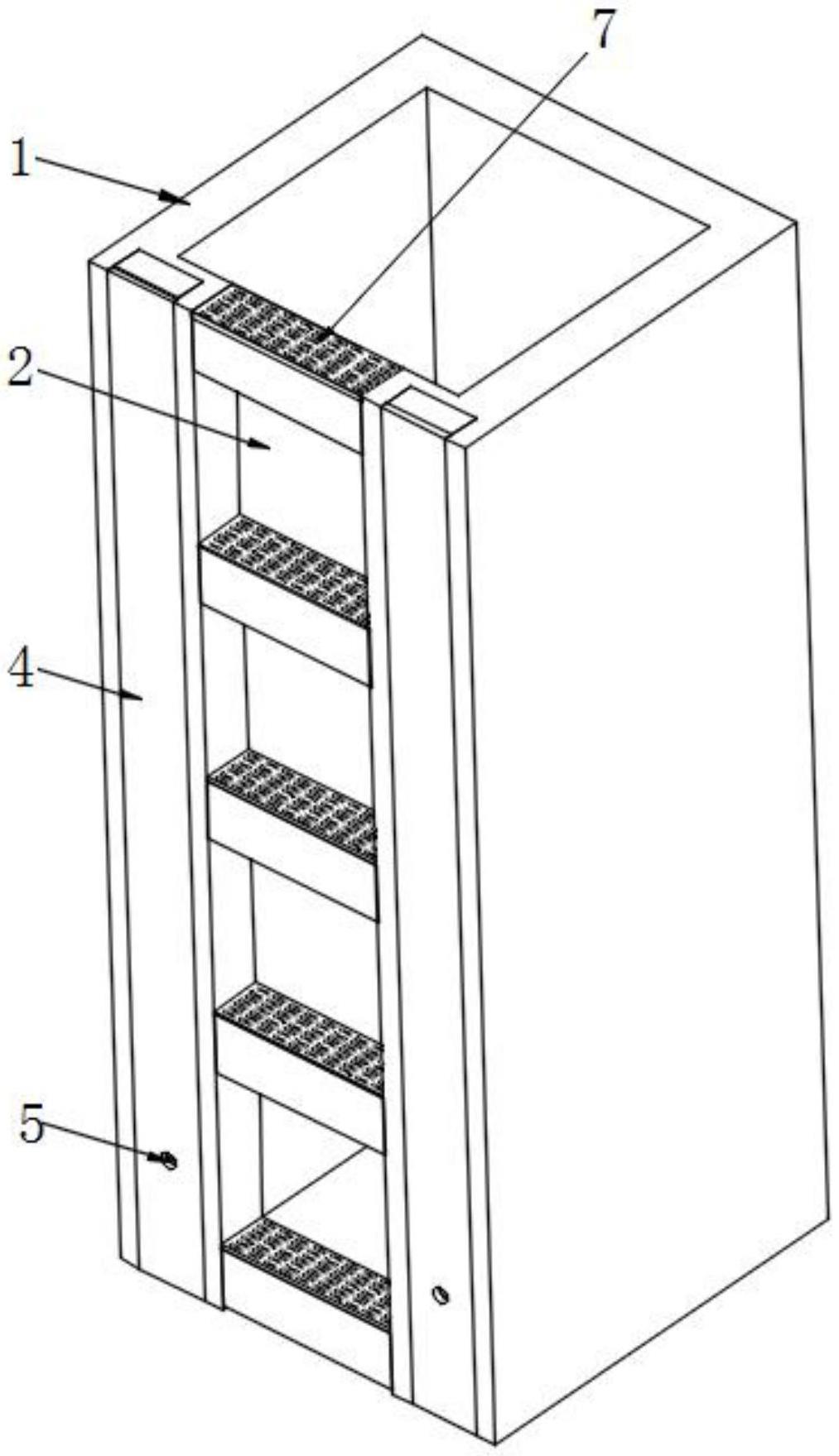

18.图1为本实用新型的整体立体图；
19.图2为本实用新型爆炸立体图；
20.图3为本实用新型防淹机构爆炸图；
21.图4为本实用新型图3中a处的局部放大图。
22.图中：1、电梯井；2、电梯门；3、安装槽；4、防护板；5、通孔；6、储水箱；7、防淹机构；71、清理箱；72、盖板；73、输水管；74、导水板；75、过滤板；76、控水板；77、方形通槽；78、把手。
具体实施方式
23.为了使本实用新型的目的、技术方案及优点更加清楚明白，以下结合附图及实施例，对本实用新型进行进一步详细说明。应当理解，此处所描述的具体实施例仅仅用以解释本实用新型，并不用于限定本实用新型。
24.一种适用于垂直电梯的隐藏式防淹结构，包括电梯井1，电梯井1正面分别开设有电梯门2和两个安装槽3，两个安装槽3对称设置在电梯门2的两侧，安装槽3正面固定设置有防护板4，防护板4正面下方开设有方便取水的通孔5，安装槽3内部固定设置有储存水的储水箱6，储水箱6外壁上开设有与通孔5位置相适配的取水通孔，取水通孔和通孔5之间通过管道相连接，电梯门2从上到下等距设置有多个防淹机构7。
25.防淹机构7包括清理箱71和设置在清理箱71顶部的盖板72，清理箱71外壁左右两侧均固定设置有用于排水的输水管73，清理箱71内壁左右两侧均固定设置有导水板74，导水板74顶部均匀固定设置有多个过滤板75，多个过滤板75在导水板74上，位置从高到低滤孔内径依次减小，导水板74上方左右两侧均设置有控水板76，两个控水板76相对的一端固定连接，且控水板76顶部一侧开设有方形通槽77，两个控水板76的顶部中间位置固定设置
有方便提拉的把手78。
26.在本实施例中，盖板72顶部均匀开设有用于雨水进入清理箱71的长条通孔。
27.在本实施例中，输水管73远离清理箱71的一端滑动贯穿安装槽3并延伸至储水箱6的内部。
28.在本实施例中，清理箱71为混凝土一体浇筑而成，其两端和电梯井1固定连接。
29.在本实施例中，两个导水板74相对的一端固定连接，控水板76底部和导水板74之间为固定连接，控水板76远离把手78一侧的高度低于另一侧，便于雨水集中到方形通槽77位置。
30.在本实施例中，盖板72顶部设置有倾斜角，且盖板72顶部靠近安装槽3一侧的高度低于另一侧。
31.工作原理：使用时，位于电梯井1地面位置的防淹机构7，雨水通过盖板72顶部的长条通槽进入到清理箱71中，而且由于盖板72顶部为倾斜设计，其靠近电梯井1井道内部的一侧高度高于另一侧，起到挡水效果，雨水进入到清理箱71后落到控水板76上，由于控水板76靠近把手78位置的高度低于另一侧，因此雨水受重力作用积聚在方形通槽77位置，并受重力作用通过方形通槽77落到导水板74顶部的最高位置，由于导水板74为倾斜设置，雨水受重力作用从导水板74的最高处向最低处滑落，期间通过多个过滤板75，对雨水中的杂质进行过滤，过滤后的清水则通过输水管73输送到储水箱6中，通过外部抽水设备与通孔5相连接，将储水箱6中的水抽出，而除位于电梯井1地面位置的防淹机构7外，其他位置上的防淹机构7能够将人员行走时携带的雨水收集。
32.与相关技术相比较，本实用新型提供的适用于垂直电梯的隐藏式防淹结构具有如下有益效果：
33.通过设置防淹机构7能够将雨水通过疏导的形式集中收集，并将收集的雨水进行过滤后储存，便于对雨水资源的充分利用，而且对于雨水的收集过滤过程能够实现自动化，无需人工干预，并且导水板74和控水板76与清理箱71为分体式设计，能够将其取出清理，降低清理难度，相对传统封堵的防淹方式，能够对水量较大或者水量较小时均有显著效果，有利于该装置的大范围推广使用。
34.需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。在没有更多限制的情况下，由语句“包括一个
……”
限定的要素，并不排除在包括所述要素的过程、方法、物品或者设备中还存在另外的相同要素。
35.尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
