1.本实用新型涉及一种微生物取样器。


背景技术：

2.随着各种海洋科学研究与海洋资源开发利用的不断深入，如何快速、方便和有效地对海洋微生物进行调查采样以获得第一手的海洋生物学研究样品，进而全面了解特定海域的生物资源状况至关重要；目前，对海洋微生物进行调查采样主要是通过专用的微生物取样器来实现的；现有的微生物取样器虽然也能提取到微生物样品，但是微生物样品中所混杂的杂质含量较高，进而会影响数据采集系统的准确读取，从而导致取样精度较低，无法客观、真实的反映所测海域内的微生物情况，有待于进一步改进。


技术实现要素：

3.针对上述现有技术的现状，本实用新型所要解决的技术问题在于提供一种能有效剔除杂质以提高所采样品的纯度，进而大幅提升了取样精度的微生物取样器。
4.本实用新型解决上述技术问题所采用的技术方案为：一种微生物取样器，包括框架以及设于框架内部的主体，主体包括隔膜泵、与隔膜泵进液口相连的取样组件、以及与隔膜泵电性连接的数据采集装置，其特征在于，所述取样组件包括从下往上依次密封固定的第一底座、第二底座、第三底座和压盖，所述第一底座与第二底座之间还设有第一滤膜，所述第二底座与第三底座之间还设有第二滤膜，所述第三底座与压盖之间还设有不锈钢滤网；所述第一底座的顶部开设有第一沉腔，所述第一滤膜嵌设在第一沉腔中，所述第一沉腔的底面中心开设有第二沉腔，所述第二沉腔的底面与第一底座的底部之间还密封插接有进液座，所述进液座的上端形成有盘体，所述盘体设于第二沉腔内，所述进液座的下端中心开设有进液沉孔，所述进液沉孔的内壁与盘体的外壁之间开设有多个沿圆周方向等角度均匀分布的进液孔，所述进液沉孔的开口处与隔膜泵的进液口密封连接。
5.优选地，所述第二底座的顶部开设有与第一沉腔同心分布的第三沉腔，所述第二滤膜嵌设在第三沉腔中，所述第三沉腔的底面中心开设有第一空腔。
6.优选地，所述第三底座的顶部开设有与第三沉腔同心分布的第四沉腔，所述不锈钢滤网嵌设在第四沉腔中，所述第四沉腔的底面中心开设有第二空腔。
7.优选地，所述压盖中开设有与第四沉腔同心分布的第三空腔。
8.优选地，所述第一底座的下方还设有底板，所述底板与第一底座之间还固定有多个第一分隔柱，所述底板中开设有结构孔。
9.优选地，所述压盖的上方还设有顶板，所述顶板与压盖之间还固定有多个第二分隔柱。
10.与现有技术相比，本实用新型的优点在于：本实用新型借助不锈钢滤网、第二滤膜和第一滤膜建立起三道过滤步骤，能有效的剔除水中的杂质以提高所采样品的纯度，进而使数据采集系统能准确的读取所需数据，从而大幅提升了取样精度以客观、真实的反映所
测海域内的微生物情况。
附图说明

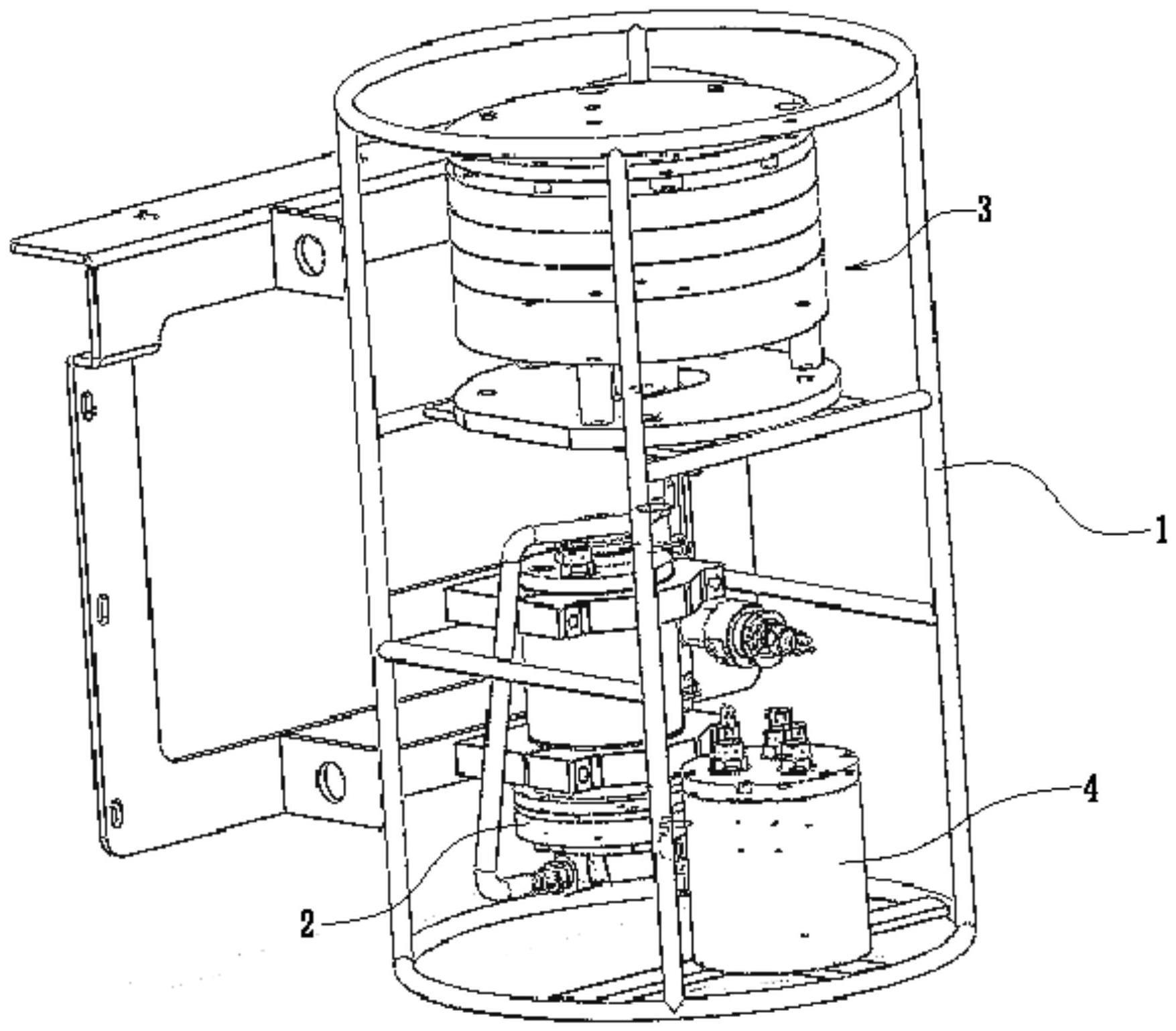

11.图1为本实用新型的结构图；
12.图2为本实用新型的取样组件的剖面结构图。
具体实施方式
13.除非另外定义，本实用新型使用的技术术语或者科学术语应当为本实用新型所属领域内具有一般技能的人士所理解的通常意义。本实用新型中使用的“第一”、“第二”以及类似的词语并不表示任何顺序、数量或者重要性，而只是用来区分不同的组成部分。“包括”或者“包含”等类似的词语意指出现该词前面的元件或者物件涵盖出现在该词后面列举的元件或者物件及其等同，而不排除其他元件或者物件。“连接”或者“相连”等类似的词语并非限定于物理的或者机械的连接，而是可以包括电性的连接，不管是直接的还是间接的。“上”、“下”、“左”、“右”等仅用于表示相对位置关系，当被描述对象的绝对位置改变后，则该相对位置关系也可能相应地改变。
14.为了保持本实用新型实施例的以下说明清楚且简明，本实用新型省略了已知功能和已知部件的详细说明。
15.如图1～2所示，一种微生物取样器，包括框架1以及设于框架1内部的主体，主体包括隔膜泵2、与隔膜泵2进液口相连的取样组件3、以及与隔膜泵2电性连接的数据采集装置4；隔膜泵2能将被测液体经由取样组件3抽入到内部，数据采集装置4通过通信链路与设在隔膜泵2内部的传感器建立连接以读取采集的数据，上述原理均为现有技术，而本实用新型的特点在于：取样组件3包括从下往上依次密封固定的第一底座32、第二底座33、第三底座34和压盖35，第一底座32与第二底座33之间还设有第一滤膜38，第二底座33与第三底座34之间还设有第二滤膜39，第三底座34与压盖35之间还设有不锈钢滤网315；第一底座32的顶部开设有第一沉腔321，第一滤膜38嵌设在第一沉腔321中，第一沉腔321的底面中心开设有第二沉腔322，第二沉腔322的底面与第一底座32的底部之间还密封插接有进液座311，进液座311的上端形成有盘体3111，盘体3111设于第二沉腔322内，进液座311的下端中心开设有进液沉孔3113，进液沉孔3113的内壁与盘体3111的外壁之间开设有多个沿圆周方向等角度均匀分布的进液孔3112，进液沉孔3113的开口处与隔膜泵2的进液口密封连接。
16.第二底座33的顶部开设有与第一沉腔321同心分布的第三沉腔331，第二滤膜39嵌设在第三沉腔331中，第三沉腔331的底面中心开设有第一空腔332。
17.第三底座34的顶部开设有与第三沉腔331同心分布的第四沉腔341，不锈钢滤网315嵌设在第四沉腔341中，第四沉腔341的底面中心开设有第二空腔342。
18.压盖35中开设有与第四沉腔341同心分布的第三空腔351。
19.第一底座32的下方还设有底板31，底板31与第一底座32之间还固定有多个第一分隔柱312，底板31中开设有结构孔3101，隔膜泵2的进液口通过结构孔3101密封插接到进液沉孔3113的开口处内部。
20.压盖35的上方还设有顶板36，顶板36与压盖35之间还固定有多个第二分隔柱37。
21.工作原理：
22.将本实用新型沉放到预定深度的水体中，然后启动隔膜泵2工作以使第二沉腔322的内部借助进液沉孔3113和多个进液孔3112形成负压，水体中的水在负压作用下就会进入到第三空腔351中，进而在穿过不锈钢滤网315后进入到第二空腔342中，再穿过第二滤膜39以进入到第一空腔332中，再穿过第一滤膜38进入到第一空腔332中，再经由多个进液孔3112汇入到进液沉孔3113中，最后进入到隔膜泵2中。
23.本实用新型借助不锈钢滤网315、第二滤膜39和第一滤膜38建立起三道过滤步骤，能有效的剔除水中的杂质以提高所采样品的纯度，进而使数据采集系统4能准确的读取所需数据，从而大幅提升了取样精度以客观、真实的反映所测海域内的微生物情况。
24.最后应说明的是：以上实施例仅用以说明本实用新型的技术方案，而非对其限制；尽管参照前述实施例对本实用新型进行了详细的说明，本领域的技术人员应当理解，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行同等替换；而这些修改或者替换，并不使相应技术方案的本质脱离本实用新型各实施例技术方案的精神与范围。
