1.本实用新型涉及眼镜技术领域，具体为一种高弹性的眼镜。


背景技术：

2.眼镜是用来矫正视力和保护眼镜的器件，是由镜片框、鼻架和眼镜腿以及镜片组成，可以分为近视眼镜、远视眼镜、老花镜和散光眼镜。
3.现有技术中眼镜组成结构中，眼镜腿至关重要，它是用来连接眼镜和人体的连接件，由于人体脸部的形状不同，需要眼镜腿具有一定弹性，现有技术常见的方式是采用材料的特性，如树脂材料或金属弹性材料，提供弹性眼镜腿，这种方式具有一定的局限性，一是只能根据材料特性提供弹性，弹性强度依赖材料，二是损坏后需要更换整个眼镜腿，不经济。
4.因此提出一种高弹性的眼镜，以解决上述问题。


技术实现要素：

5.本实用新型的目的在于提供一种高弹性的眼镜，以解决上述背景技术中提出只能根据材料特性提供弹性，弹性强度依赖材料，损坏后需要更换整个眼镜腿，不经济的问题。
6.为实现上述目的，本实用新型提供如下技术方案：包括镜片框、鼻架和眼镜腿，所述镜片框通过铰链连接眼镜腿，所述鼻架通过螺栓固定连接在镜片框上，所述眼镜腿设有镂空组件，所述镂空组件为弹性组件，所述镂空组件采用金属或塑料制成，所述镂空组件分为主镂空件和从镂空件，主镂空件用来连接镜片框，从镂空件用来固定主镂空件，所述主镂空件一端设有铰链连接座，另一端设有镂空结构，所述从镂空件两端设有固定座，所述固定座中间设有镂空结构，镂空结构类似于“几”的结构，这种结构可以提供高强度的弹性。
7.优选的，所述镂空组件均采用一体成型工艺制成，采用这种工艺一是可以节省制造成本，二是可以单独制造，便于更换零部件。
8.优选的，所述固定座设有螺栓孔，所述铰链连接座设有与固定座上的螺栓孔对应的贯穿孔，固定座上的螺栓孔，通过螺栓固定连接主镂空件，方便后期单独的零件损坏后进行更换。
9.优选的，所述主镂空件上的镂空结构之间的间隙大于从镂空件上的镂空结构单个镂空的宽度，且主镂空件的镂空结构和从镂空件上的镂空结构错位设置，错位设置使整个镂空组件的强度提升，不易损坏，其次主镂空件的镂空结构和从镂空件上的镂空结构双重弹性结构组合，提供更高的弹性。
10.与现有技术相比，本实用新型的有益效果是：通过镂空组件可以提升眼镜腿的整体强度和弹性，材料本身提供弹性，镂空组件的结构也可以提供弹性，双重弹性提高弹性强度，镂空组件是由多个零部件组成，单个损坏，便于更换。
附图说明

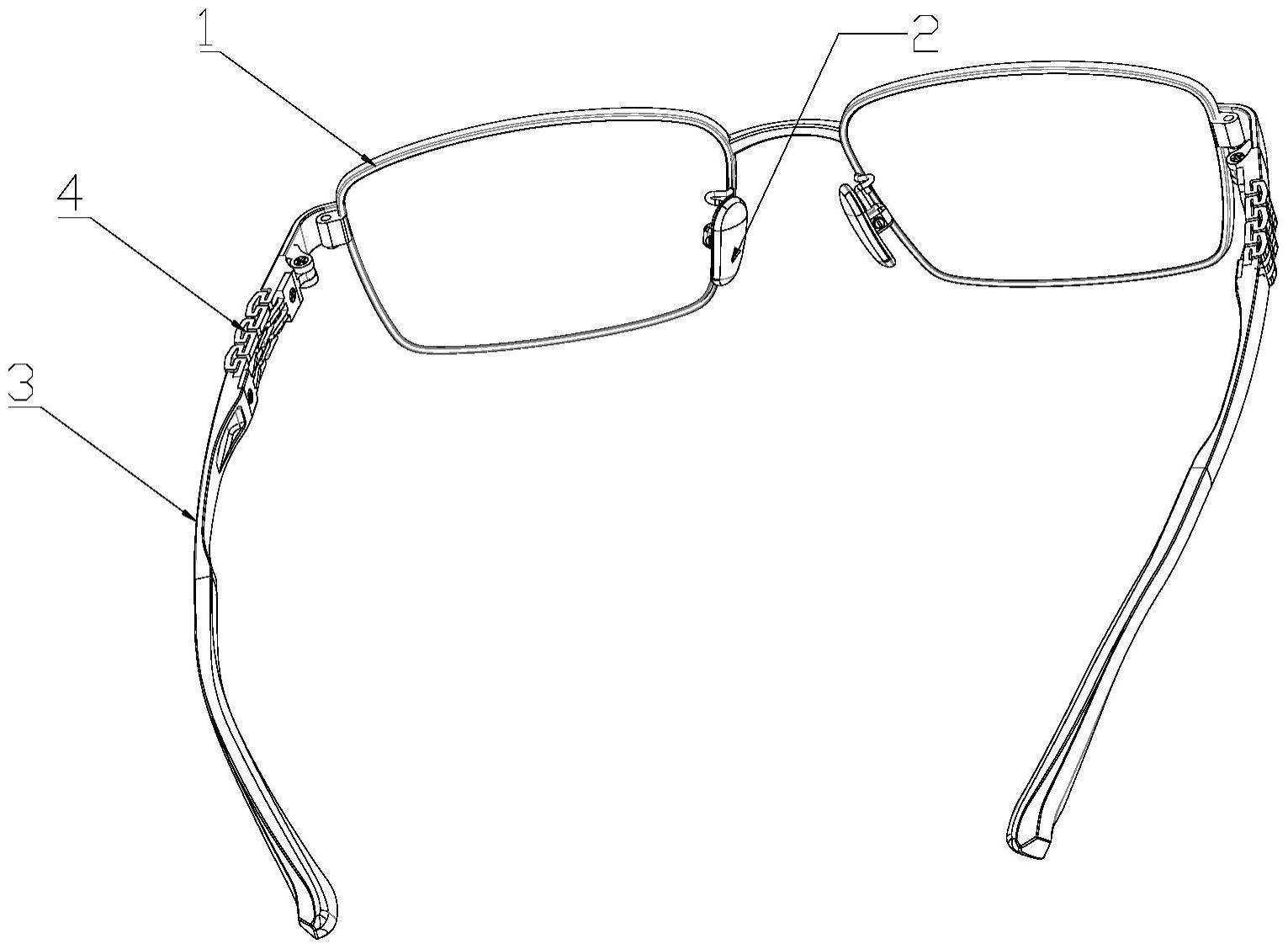

11.图1为本实用新型的整体结构示意图；
12.图2为本实用新型的镂空组件结构示意图；
13.图3为本实用新型的第二种整体结构示意图。
14.图中：1、镜片框；2、鼻架；3、眼镜腿；4、镂空组件；41、主镂空件；42、从镂空件；411、铰链连接座；412、镂空结构；421、固定座。
具体实施方式
15.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
16.请参阅图1-2，本实用新型提供的一种实施例：一种高弹性的眼镜，包括镜片框1、鼻架2和眼镜腿3，眼镜腿3设有镂空组件4，镂空组件4为弹性组件，镂空组件4均采用一体成型工艺制成，采用的材料可以是金属或塑料，镂空组件4分为主镂空件41和从镂空件42，主镂空件41和从镂空件42可以平行也可以错位，平行如图1设计，错位如图2设计，主镂空件41一端设有铰链连接座411，铰链连接座411与镜片框1上的连接座铰链连接，另一端设有镂空结构412，从镂空件42两端设有固定座421，固定座421中间设有镂空结构412；固定座421通过螺栓将主镂空件41通过贯穿挤压固定，固定座421设有螺栓孔，铰链连接座411设有与固定座421上的螺栓孔对应的贯穿孔；主镂空件41上有放置固定座421的平台，平台上对应设有螺栓孔，通过螺栓穿过固定座421连接主镂空件41。
17.主镂空件41上的镂空结构412之间的间隙大于从镂空件42上的镂空结构412单个镂空的宽度，且主镂空件41的镂空结构412和从镂空件42上的镂空结构412错位设置，从镂空件42上的镂空结构412加持在主镂空件41的镂空结构412之间，形成双重弹性结构，且任何镂空结构412损坏，或者主镂空件41和从镂空件42损坏，都可以进行简单的零件替换，方便快捷。
18.本结构具有第二种结构，区别在于取消从镂空件42上的固定座421，通过销连接从镂空件42和主镂空件41上的铰链连接座411，形成固定，结构更简便。
19.工作原理：在使用时，通过镂空结构412“几”型结构提供弹性，并且镂空结构412是由主镂空件41和从镂空件42两者结合，双重弹性结构提供弹性，其次主镂空件41和从镂空件42采用弹性材料制成，进一步提高了弹性，在单一零部件，如主镂空件41和从镂空件42损坏，通过拆卸螺栓，进行单个零部件更换即可，成本低，方便快捷。


技术特征：
1.一种高弹性的眼镜，包括镜片框(1)、鼻架(2)和眼镜腿(3)，其特征在于：所述眼镜腿(3)设有镂空组件(4)，所述镂空组件(4)为弹性组件，所述镂空组件(4)分为主镂空件(41)和从镂空件(42)，所述主镂空件(41)一端设有铰链连接座(411)，另一端设有镂空结构(412)，所述从镂空件(42)两端设有固定座(421)，所述固定座(421)中间设有镂空结构(412)。2.根据权利要求1所述的一种高弹性的眼镜，其特征在于：所述镂空组件(4)均采用一体成型工艺制成。3.根据权利要求1所述的一种高弹性的眼镜，其特征在于：所述固定座(421)设有螺栓孔，所述铰链连接座(411)设有与固定座(421)上的螺栓孔对应的贯穿孔。4.根据权利要求1所述的一种高弹性的眼镜，其特征在于：所述主镂空件(41)上的镂空结构(412)之间的间隙大于从镂空件(42)上的镂空结构(412)单个镂空的宽度，且主镂空件(41)的镂空结构(412)和从镂空件(42)上的镂空结构(412)错位设置。

技术总结
本实用新型公开了一种高弹性的眼镜，包括镜片框、鼻架和眼镜腿，所述镜片框通过铰链连接眼镜腿，所述鼻架通过螺栓固定连接在镜片框上，所述眼镜腿设有镂空组件，所述镂空组件为弹性组件，所述镂空组件采用树脂材料或金属弹性材料制成，所述镂空组件分为主镂空件和从镂空件，主镂空件用来连接镜片框，从镂空件用来固定主镂空件，所述主镂空件一端设有铰链连接座，另一端设有镂空结构，所述从镂空件两端设有固定座，所述固定座中间设有镂空结构，通过镂空组件可以提升眼镜腿的整体强度和弹性，材料本身提供弹性，镂空组件的结构也可以提供弹性，双重弹性提高弹性强度，镂空组件是由多个零部件组成，单个损坏，便于更换。便于更换。便于更换。


技术研发人员：黄庚敏
受保护的技术使用者：深圳市敏视光学眼镜有限公司
技术研发日：2023.04.23
技术公布日：2023/10/27
