一种体育跳绳训练用自动甩绳装置

1.本发明涉及体育训练器械技术领域,尤其涉及一种体育跳绳训练用自动甩绳装置。


背景技术:

2.跳绳是一种常见的运动方式,跳绳可以帮助人们进行锻炼和塑形,跳绳时,人们一般手持跳绳柄,双脚起跳的同时甩动跳绳。
3.对于手脚不协调的人,手脚并用会分散注意力,无法得到很好的运动效果,还有可能因注意力不集中而摔倒受伤,因而需要用到训练装置来辅助使用人员进行跳绳训练,如公开号为cn215136390u的中国专利公开了一种体育跳绳训练用自动甩绳装置,本发明提供一种无需人工甩动跳绳,能够帮助手脚不协调的人更好地进行运动的体育跳绳训练用自动甩绳装置。
4.上述专利的相关技术利用驱动电机进行自动甩动跳绳,能够帮助手脚不协调的人更好地进行运动的体育跳绳训练,同时可以调整装置的高度,方便不同身高的用户使用,但是本发明人发现在实际的使用过程中,现有的装置还是存在以下的不足:
5.1.目前的现有的装置大都只能对高度进行调节,而大都不能对甩动绳的宽度进行调整,进而不能根据不同使用人员的体型进行调整,同时也会使得使用人员跳绳时进出移动的不便。
6.2.目前现有的装置在进行自动甩动跳绳时,使用人员一般都是在指定起跳区原地不断的起跳操作,而使用人员的脚底可能粘附有灰尘等杂质,当前一位使用人员训练完毕后,脚底的灰尘等杂质都会残留在起跳区,而轮到后一位使用人员进行训练时,起跳区表面存在的杂质等颗粒物会让当前使用人员不断跳起操作发生打滑,使其容易发生失误,进而影响到当前使用人员的训练。


技术实现要素:

7.本部分的目的在于概述本发明的实施例的一些方面以及简要介绍一些较佳实施例。在本部分以及本技术的说明书摘要和发明名称中可能会做些简化或省略以避免使本部分、说明书摘要和发明名称的目的模糊,而这种简化或省略不能用于限制本发明的范围。
8.鉴于上述现有装置大都只能对高度进行调节,不能根据不同使用人员的体型进行调整,也会使得使用人员跳绳时进出移动的不便的问题,提出了本发明。
9.因此,本发明目的是提供一种体育跳绳训练用自动甩绳装置,其目的在于:使得使用人员上下该装置时,预留空间更加宽敞,方便跳绳操作,同时也可根据使用人员的需求来调整甩动绳的横向宽度。
10.为解决上述技术问题,本发明提供如下技术方案:一种体育跳绳训练用自动甩绳装置,其包括,
11.主体单元,包括底座,设置于所述底座上的甩绳部件,设置于所述底座上的起跳
区,设置于所述起跳区内的擦拭部件,且擦拭部件与甩绳部件传动连接,以及设置于所述起跳区内对擦拭部件进行清理的除灰部件。
12.作为本发明所述体育跳绳训练用自动甩绳装置的一种优选方案,其中:所述甩绳部件包括设置于所述底座内的驱动腔,设置于所述驱动腔内的移动组件,设置于所述驱动腔内的驱动组件,且驱动组件与移动组件传动连接,以及设置于所述移动组件上的甩绳组件,且甩绳组件设置于所述底座的上方。
13.作为本发明所述体育跳绳训练用自动甩绳装置的一种优选方案,其中:所述移动组件包括设置于所述驱动腔内两端两侧的螺纹杆,设置于所述螺纹杆表面的内螺纹套块,且内螺纹套块和螺纹杆之间螺纹连接,设置于所述底座顶部两侧的滑动槽口,以及设置于所述内螺纹套块顶部的连接块,且连接块通过滑动槽口延伸至底座的上方。
14.作为本发明所述体育跳绳训练用自动甩绳装置的一种优选方案,其中:所述驱动组件包括设置于所述驱动腔内底部一端的驱动电机,设置于所述驱动电机输出端的双槽皮带轮,设置于所述螺纹杆表面靠近驱动电机一端的驱动皮带轮,以及设置于所述双槽皮带轮表面的两组传动皮带,且两组传动皮带分别和两组驱动皮带轮表面相互套设。
15.作为本发明所述体育跳绳训练用自动甩绳装置的一种优选方案,其中:所述甩绳组件包括设置于所述连接块顶部的支撑柱,设置于所述支撑柱一侧顶部的横向柱,设置于所述横向柱远离支撑柱一端的安装架,设置于所述安装架内侧壁的甩绳电机,且甩绳电机的输出端延伸至安装架的外部,设置于所述甩绳电机输出端的转动盘,以及设置于两组所述转动盘相互靠近一端的固定座,且固定座上设置有甩动绳。
16.作为本发明所述体育跳绳训练用自动甩绳装置的一种优选方案,其中:所述起跳区包括设置于所述底座顶部的放置仓,且放置仓延伸至驱动腔内,设置于所述放置仓内壁两侧一端的从动辊,设置于所述放置仓内壁两侧另一端的主动辊,且主动辊两端的转轴延伸至放置仓的外部,设置于所述主动辊和从动辊表面的起跳传送带,以及设置于所述放置仓内壁两侧的支撑钢板,且支撑钢板位于起跳传送带的内部上方。
17.作为本发明所述体育跳绳训练用自动甩绳装置的一种优选方案,其中:所述擦拭部件包括设置于所述放置仓内两侧的滚筒转杆,且滚筒转杆的两端延伸至放置仓的外部,设置于所述滚筒转杆表面的海绵滚筒,且海绵滚筒位于起跳传送带的下方并和起跳传送带相互接触,以及设置于所述驱动腔内的联动组件。
18.作为本发明所述体育跳绳训练用自动甩绳装置的一种优选方案,其中:所述联动组件包括设置于所述主动辊一端转轴表面和滚筒转杆一端表面的联动皮带轮,设置于两组所述联动皮带轮表面的联动皮带,设置于所述主动辊远离联动皮带轮一端上转轴表面的锥齿轮一,设置于所述驱动腔内腔底部的联动转杆,设置于所述联动转杆表面顶部的锥齿轮二,且锥齿轮二和锥齿轮一相互啮合,以及设置在联动组件一侧的变速组件;
19.所述变速组件包括设置于所述驱动腔内腔底部的增速齿轮箱,设置于所述增速齿轮箱输入端的锥齿轮三,设置于所述增速齿轮箱输出端的锥齿轮六,设置于一组所述螺纹杆表面的锥齿轮四,且锥齿轮四和锥齿轮三相互啮合,以及设置于所述联动转杆表面底部的锥齿轮五,且锥齿轮五和锥齿轮六相互啮合。
20.作为本发明所述体育跳绳训练用自动甩绳装置的一种优选方案,其中:所述除灰部件包括设置于所述放置仓内部两侧两组的旋转杆,且旋转杆的一端延伸至放置仓的外
部,设置于所述旋转杆表面的毛刷滚筒,且毛刷滚筒位于海绵滚筒的下方,设置于所述放置仓一端顶部的进水通道,且进水通道延伸至底座的外部,设置于所述放置仓一端底部的排水通道,且排水通道延伸至底座的外部,以及设置于所述放置仓表面一侧的同步组件。
21.作为本发明所述体育跳绳训练用自动甩绳装置的一种优选方案,其中:所述同步组件包括设置于所述旋转杆一端表面的齿轮一,设置于所述滚筒转杆远离联动皮带轮一端表面的齿轮二,且齿轮二和两组齿轮一相互啮合。
22.本发明的有益效果:通过启动驱动电机带动两组支撑杆相互远离移动展开到最远端,可根据使用人员的体型来使得两组支撑柱移动到合适的位置后在进行跳绳训练,提高该装置的适用性,且当两组支撑柱每次进行调整移动时,可带动起跳传送带和海绵滚筒旋转起跳传送带进行清洁,避免前一位使用人员训练时脚底残留的灰尘等杂质留在起跳传送带表面,提高起跳传送带表面每次使用时的洁净度,防止起跳传送带表面存在的杂质等颗粒物让使用人员跳起操作发生打滑和失误,保证训练时的安全性,且当滚筒转杆带动海绵滚筒转动对起跳传送带进行擦拭清洁时,两组旋转的毛刷滚筒可对海绵滚筒的表面进行清洁处理,随着毛刷滚筒的旋转可将灰尘等杂质带入到水源中,然后被水源清洁的毛刷滚筒接着旋转对海绵滚筒的表面进行清洁操作,保证海绵滚筒表面的洁净度,进而提高长时间使用该装置时对起跳传送带擦拭效果。
附图说明
23.为了更清楚地说明本发明实施例的技术方案,下面将对实施例描述中所需要使用的附图作简单地介绍,显而易见地,下面描述中的附图仅仅是本发明的一些实施例,对于本领域普通技术人员来讲,在不付出创造性劳动性的前提下,还可以根据这些附图获得其它的附图。其中:

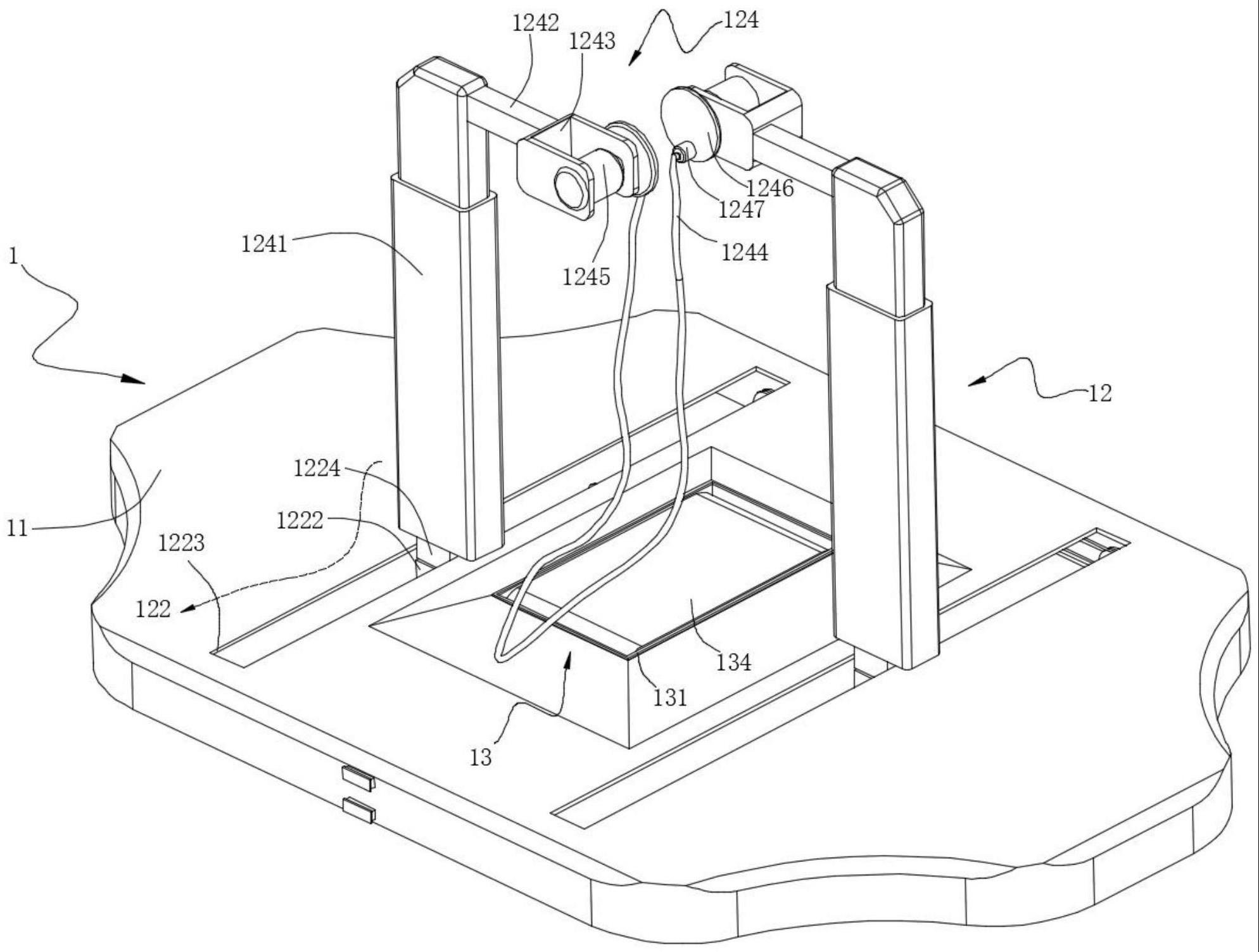

24.图1为本发明体育跳绳训练用自动甩绳装置的整体结构示意图。
25.图2为本发明体育跳绳训练用自动甩绳装置的底座的仰视剖视立体结构示意图。
26.图3为本发明中体育跳绳训练用自动甩绳装置的剖视立体结构示意图。
27.图4为本发明中体育跳绳训练用自动甩绳装置的放置仓的主视剖视立体结构示意图。
28.图5为本发明中体育跳绳训练用自动甩绳装置的放置仓的侧视剖视立体结构示意图。
29.图6为本发明中体育跳绳训练用自动甩绳装置的放置仓的另一视角主视剖视立体结构示意图。
30.附图标记说明:
31.1、主体单元;11、底座;12、甩绳部件;13、起跳区;14、擦拭部件;15、除灰部件;121、驱动腔;122、移动组件;123、驱动组件;124、甩绳组件;1221、螺纹杆;1222、内螺纹套块;1223、滑动槽口;1224、连接块;1231、驱动电机;1232、双槽皮带轮;1233、驱动皮带轮;1234、传动皮带;1241、支撑柱;1242、横向柱;1243、安装架;1244、甩动绳;1245、甩绳电机;1246、转动盘;1247、固定座;131、放置仓;132、从动辊;133、主动辊;134、起跳传送带;135、支撑钢板;141、滚筒转杆;142、海绵滚筒;143、联动组件;1431、联动皮带轮;1432、联动皮带;1433、锥齿轮一;1434、联动转杆;1435、锥齿轮二;144、变速组件;1441、增速齿轮箱;1442、锥齿轮
三;1443、锥齿轮六;1444、锥齿轮四;1445、锥齿轮五;151、旋转杆;152、毛刷滚筒;153、进水通道;154、排水通道;155、同步组件;1551、齿轮一;1552、齿轮二。
具体实施方式
32.为使本发明的上述目的、特征和优点能够更加明显易懂,下面结合说明书附图对本发明的具体实施方式做详细的说明。
33.在下面的描述中阐述了很多具体细节以便于充分理解本发明,但是本发明还可以采用其他不同于在此描述的其它方式来实施,本领域技术人员可以在不违背本发明内涵的情况下做类似推广,因此本发明不受下面公开的具体实施例的限制。
34.其次,此处所称的“一个实施例”或“实施例”是指可包含于本发明至少一个实现方式中的特定特征、结构或特性。在本说明书中不同地方出现的“在一个实施例中”并非均指同一个实施例,也不是单独的或选择性的与其他实施例互相排斥的实施例。
35.再其次,本发明结合示意图进行详细描述,在详述本发明实施例时,为便于说明,表示器件结构的剖面图会不依一般比例作局部放大,而且所述示意图只是示例,其在此不应限制本发明保护的范围。此外,在实际制作中应包含长度、宽度及深度的三维空间尺寸。
36.实施例1
37.参照图1-2,为本发明第一个实施例,提供了一种体育跳绳训练用自动甩绳装置,此体育跳绳训练用自动甩绳装置包括,主体单元1,包括底座11,设置于底座11上的甩绳部件12,设置于底座11上的起跳区13,设置于起跳区13内的擦拭部件14,擦拭部件14可以为棉布,对起跳区13上的灰尘进行擦拭,且擦拭部件14与甩绳部件12传动连接,以及设置于起跳区13内对擦拭部件14进行清理的除灰部件15,除灰部件15可以为吸尘器,用于吸取棉布擦拭掉落的灰尘。
38.甩绳部件12包括开设在底座11内的驱动腔121,设置于驱动腔121内的移动组件122,设置于驱动腔121内的驱动组件123,且驱动组件123与移动组件122传动连接,以及设置于移动组件122上的甩绳组件124,且甩绳组件124设置于底座11的上方。
39.移动组件122包括转动连接于驱动腔121内两端两侧的螺纹杆1221,且两组螺纹杆1221的螺纹朝向相反,套设在螺纹杆1221表面的内螺纹套块1222,且内螺纹套块1222和螺纹杆1221之间螺纹连接,开设在底座11顶部两侧的滑动槽口1223,以及固定连接在内螺纹套块1222顶部的连接块1224,且连接块1224通过滑动槽口1223延伸至底座11的上方。
40.驱动组件123包括固定连接在驱动腔121内底部一端的驱动电机1231,设置于驱动电机1231输出端的双槽皮带轮1232,套设在螺纹杆1221表面靠近驱动电机1231一端的驱动皮带轮1233,以及套设在双槽皮带轮1232表面的两组传动皮带1234,且两组传动皮带1234分别和两组驱动皮带轮1233表面相互套设。
41.甩绳组件124包括固定连接在连接块1224顶部的支撑柱1241,固定连接在支撑柱1241一侧顶部的横向柱1242,固定连接在横向柱1242远离支撑柱1241一端的安装架1243,固定连接在安装架1243内侧壁的甩绳电机1245,且甩绳电机1245的输出端延伸至安装架1243的外部,固定连接在甩绳电机1245输出端的转动盘1246,以及设置于两组转动盘1246相互靠近一端的固定座1247,且固定座1247上设置有甩动绳1244。
42.起跳区13包括设置于底座11顶部的放置仓131,且放置仓131延伸至驱动腔121内,
转动连接于放置仓131内壁两侧一端的从动辊132,转动连接于放置仓131内壁两侧另一端的主动辊133,且主动辊133两端的转轴延伸至放置仓131的外部,设置于主动辊133和从动辊132表面的起跳传送带134,以及固定连接在放置仓131内壁两侧的支撑钢板135,且支撑钢板135位于起跳传送带134的内部上方,利用支撑钢板135的设置,可提高使用人员在起跳传送带134上跳绳训练的稳定性。
43.使用过程中,首先将底座11放置当合适的位置后,然后使用人员站立在底座11的一侧进行准备,随后通过启动驱动电机1231来带动双槽皮带轮1232进行转动,通过双槽皮带轮1232上的两组传动皮带1234和两组驱动皮带轮1233之间相互适配,可同时带动两组螺纹杆1221转动,由于两组螺纹杆1221的螺纹朝向是相反的,可使得两组内螺纹套块1222在各自的螺纹杆1221上相互远离移动,当内螺纹套块1222移动到最远端后停止驱动电机1231,进而可带动两组支撑柱1241相互远离移动展开到最远端,同时也会使得两组固定座1247上的甩动绳1244展开,当两组支撑柱1241移动到底座11的两端时,可为使用人员预留较大空间,可方便使用人员上前站立在底座11上的起跳区13上的起跳传送带134进行准备;
44.当使用人员准备完成后,通过启动驱动电机1231可带动螺纹杆1221反向的转动,使得两组内螺纹套块1222相互靠近的在各自的螺纹杆1221表面移动,进而带动两组支撑柱1241向着使用人员靠近,可根据使用人员的体型来使得支撑柱1241移动到合适的位置后停止驱动电机1231,然后启动两组甩绳电机1245来带动转动盘1246旋转,进而带动固定座1247上的甩动绳1244自动的甩动起来,随后使用人员在起跳传送带134上原地不断的起跳来进行跳绳训练;
45.当使用人员训练完成后,先停止甩绳电机1245,然后启动驱动电机1231使得两组螺纹杆1221转动,使得两组支撑杆远离使用人员并移动到底座11的两端,然后方便当前使用人员离开起跳区13上,同时也方便后一位训练的使用人员站立到起跳区13上,然后重复之前的步骤进行训练操作。
46.实施例2
47.参照图1-4,为本发明的第二个实施例,该实施例不同于第一个实施例的是:擦拭部件14包括转动连接于放置仓131内两侧的滚筒转杆141,且滚筒转杆141的两端延伸至放置仓131的外部,固定套设在滚筒转杆141表面的海绵滚筒142,且海绵滚筒142位于起跳传送带134的下方并和起跳传送带134相互接触,以及设置于驱动腔121内的联动组件143。
48.联动组件143包括固定套设在主动辊133一端转轴表面和滚筒转杆141一端表面的联动皮带1432轮1431,套设在两组联动皮带1432轮1431表面的联动皮带1432,固定套设在主动辊133远离联动皮带1432轮1431一端上转轴表面的锥齿轮一15511433,转动连接于驱动腔121内腔底部的联动转杆1434,固定套设在联动转杆1434表面顶部的锥齿轮二1435,且锥齿轮二1435和锥齿轮一1433相互啮合,以及设置在联动组件143一侧的变速组件144;
49.变速组件144包括固定连接在驱动腔121内腔底部的增速齿轮箱1441,设置于增速齿轮箱1441输入端的锥齿轮三1442,设置于增速齿轮箱1441输出端的锥齿轮六1443,固定套设在一组螺纹杆1221表面的锥齿轮四1444,且锥齿轮四1444和锥齿轮三1442相互啮合,以及固定套设在联动转杆1434表面底部的锥齿轮五1445,且锥齿轮五1445和锥齿轮六1443相互啮合,利用增速齿轮箱1441的设置,可对螺纹杆1221的转速进行增速调整,便于带动后续的擦拭部件14快速的旋转操作。
50.使用过程中,当使用人员站立在底座11一侧准备时,会先启动驱动电机1231使得两组螺纹杆1221转动,并然后两组支撑柱1241相互远离展开到最远端,而当一组螺纹杆1221转动时,可带动该组螺纹杆1221上的锥齿轮四1444进行转动,通过锥齿轮四1444和锥齿轮三1442的相互啮合,可带动增速齿轮箱1441输入端转动,然后带动增速齿轮箱1441的输出端转动,利用锥齿轮六1443和锥齿轮五1445的相互啮合可带动联动转杆1434旋转,这时通过锥齿轮一1433和锥齿轮二1435的相互啮合,可使得转动的联动转杆1434来带动主动辊133转动,进而可对放置仓131上的起跳传送带134进行转动,同时利用联动皮带1432可带动两组联动皮带1432轮1431进行旋转,可使得主动辊133转动时同步带动滚筒转杆141转动,然后使得海绵滚筒142旋转,进而可对转动的起跳传送带134表面进行擦拭清洁,当停止驱动电机1231时,可使得旋转的起跳传送带134和海绵滚筒142停止旋转,这时使用人员可向前站立在起跳传送带134一侧进行准备;
51.当准备完成后,通过启动驱动电机1231可带动螺纹杆1221反向的转动,来带动两组支撑柱1241向着使用人员靠近,这时也可带动起跳传送带134和海绵滚筒142旋转,然后海绵滚筒142旋转对起跳传送带134进行清洁,同时可根据使用人员的体型来使得支撑柱1241移动到合适的位置后停止驱动电机1231,之后使用人员站立到起跳传送带134上并启动甩绳电机1245进行跳绳训练;
52.训练完成后,使用人员双脚先从起跳传送带134上移下,然后启动驱动电机1231使得两组螺纹杆1221转动,使得两组支撑杆远离,这时也可带动起跳传送带134和海绵滚筒142旋转,使得刚刚使用人员站立的起跳传送带134位置被旋转移走,同时旋转的海绵滚筒142可对起跳传送带134表面进行擦拭清洁处理,避免刚刚使用人员训练时脚底残留的灰尘等杂质留在起跳传送带134表面,提高起跳传送带134表面每次使用时的洁净度,避免起跳传送带134表面存在的杂质等颗粒物让使用人员跳起操作发生打滑和失误,保证训练时的安全性,然后后一位使用人员站立在在起跳传送带134一侧进行准备,随后可重复上述步骤进行训练操作。
53.其余结构与实施例1的结构相同。
54.实施例3
55.参照图1-6,为本发明的第三个实施例,该实施例不同于第二个实施例的是:除灰部件15包括转动连接于放置仓131内部两侧两组的旋转杆151,且旋转杆151的一端延伸至放置仓131的外部,固定套设在旋转杆151表面的毛刷滚筒152,且毛刷滚筒152位于海绵滚筒142的下方,设置于放置仓131一端顶部的进水通道153,且进水通道153延伸至底座11的外部,设置于放置仓131一端底部的排水通道154,且排水通道154延伸至底座11的外部,以及设置于放置仓131表面一侧的同步组件155。
56.同步组件155包括固定套设在旋转杆151一端表面的齿轮一1551,固定套设在滚筒转杆141远离联动皮带轮1431一端表面的齿轮二1552,且齿轮二1552和两组齿轮一1551相互啮合。
57.使用过程中,每次当滚筒转杆141进行旋转时,利用两组齿轮一1551和齿轮二1552的相互啮合,可同步的带动两组旋转杆151进行转动,然后可使得两组毛刷滚筒152进行旋转,当滚筒转杆141带动海绵滚筒142转动对起跳传送带134进行擦拭清洁时,两组旋转的毛刷滚筒152可对海绵滚筒142的表面进行清洁处理,同时通过进水通道153可往放置仓131内
倒入水源,位于放置仓131内的水源可漫过毛刷滚筒152一半的位置,这时当毛刷滚筒152旋转时可将海绵滚筒142表面的灰尘等杂质进行清扫并带走,然后随着毛刷滚筒152的旋转可将灰尘等杂质带入到水源中,然后被水源清洁的毛刷滚筒152接着旋转对海绵滚筒142的表面进行清洁操作,保证海绵滚筒142表面的洁净度,进而提高长时间使用该装置时对起跳传送带134擦拭效果,需要对放置仓131内的水源进行更换时,可通过排水通道154将放置仓131内的污水排出。
58.其余结构与实施例2的结构相同。
59.重要的是,应注意,在多个不同示例性实施方案中示出的本技术的构造和布置仅是例示性的。尽管在此公开内容中仅详细描述了几个实施方案,但参阅此公开内容的人员应容易理解,在实质上不偏离该申请中所描述的主题的新颖教导和优点的前提下,许多改型是可能的(例如,各种元件的尺寸、尺度、结构、形状和比例、以及参数值(例如,温度、压力等)、安装布置、材料的使用、颜色、定向的变化等)。例如,示出为整体成形的元件可以由多个部分或元件构成,元件的位置可被倒置或以其它方式改变,并且分立元件的性质或数目或位置可被更改或改变。因此,所有这样的改型旨在被包含在本发明的范围内。可以根据替代的实施方案改变或重新排序任何过程或方法步骤的次序或顺序。在权利要求中,任何“装置加功能”的条款都旨在覆盖在本文中所描述的执行所述功能的结构,且不仅是结构等同而且还是等同结构。在不背离本发明的范围的前提下,可以在示例性实施方案的设计、运行状况和布置中做出其他替换、改型、改变和省略。因此,本发明不限制于特定的实施方案,而是扩展至仍落在所附的权利要求书的范围内的多种改型。
60.此外,为了提供示例性实施方案的简练描述,可以不描述实际实施方案的所有特征(即,与当前考虑的执行本发明的最佳模式不相关的那些特征,或于实现本发明不相关的那些特征)。
61.应说明的是,以上实施例仅用以说明本发明的技术方案而非限制,尽管参照较佳实施例对本发明进行了详细说明,本领域的普通技术人员应当理解,可以对本发明的技术方案进行修改或者等同替换,而不脱离本发明技术方案的精神和范围,其均应涵盖在本发明的权利要求范围当中。
