1.本实用新型涉及麻将机技术领域,具体涉及一种快速叠牌的叠牌机构及麻将机。


背景技术:

2.麻将机通常由洗牌机构、上牌机构、叠牌机构、推牌机构及中心升降机构组成。叠牌机构通常由十几个零部件组成,而一台麻将机需要在四个方向均设置叠牌机构,因此,构成麻将机叠牌机构的零部件就达到几十个之多,结构和电路均比较复杂,不仅成本较高,而且出故障的风险较高。
3.传统麻将机的叠牌机构,其工作原理为,洗牌开始后,承牌座处于高位,一张麻将牌自上牌机构落至承牌座上后,承牌座下降至低位,另一张麻将牌落至前一张麻将牌上,此时两张麻将牌重叠成为一墩牌,推牌头将该一墩牌推至上牌槽,如此往复,重复十几次后形成一方麻将牌,再由升牌机构将麻将牌升到桌面。叠牌过程中,叠牌机构的动作复杂,重复次数较多,导致码牌效率非常低。


技术实现要素:

4.本实用新型要解决的技术问题是解决传统麻将机中叠牌机构的结构复杂、零部件数量较多、成本较高以及叠牌动作复杂、重复次数较多导致码牌效率较低的技术缺陷。
5.为了解决上述技术问题,本实用新型提供的技术方案如下:一种快速叠牌的叠牌机构,至少包括:
6.基座,所述基座设置有上牌槽;
7.承牌板,所述承牌板位于所述上牌槽内并覆盖所述上牌槽的槽底,所述承牌板与所述上牌槽的槽底竖向活动连接,所述承牌板在所述上牌槽内具有上承牌位和下承牌位;
8.承牌驱动机构,所述承牌驱动机构用于驱动所述承牌板在上承牌位和下承牌位之间运动;
9.推牌机构,所述推牌机构至少包括与所述基座旋转活动连接的推牌座、用于驱动所述推牌座旋转运动的推牌驱动机构以及连接于所述推牌座的推牌头,所述推牌头与基座之间设置有用于引导所述推牌头在上牌槽内运动的引导机构。
10.一种优选的实施例,所述承牌板的底部设置有若干竖向延伸的第一导向柱,所述上牌槽的槽底设置有与所述第一导向柱适配的第一导向孔。
11.一种优选的实施例,承牌驱动机构包括第一驱动电机和连接于所述第一驱动电机的输出轴上的偏心轮,所述偏心轮上设置有与输出轴偏心设置的偏心柱。
12.一种优选的实施例,所述承牌板的底部设置有用于容纳所述偏心柱的长槽。
13.一种优选的实施例,所述偏心柱与长槽之间为滚动配合。
14.一种优选的实施例,所述推牌驱动机构包括第二驱动电机和连接于第二驱动电机的输出轴上的驱动齿轮,所述推牌座的底部设置有与所述驱动齿轮啮合的从动齿圈。
15.一种优选的实施例,所述推牌座的底部中心设置有竖向延伸的转轴,所述基座设
置有与所述转轴适配连接的转轴孔。
16.一种优选的实施例,所述引导机构包括沿所述上牌槽的内侧壁延伸的导轨以及设置于所述推牌头上的导槽。
17.一种优选的实施例,所述推牌座与推牌头之间还设置有衔接件,所述衔接件与推牌座径向活动连接,所述衔接件与所述推牌头竖向活动连接;所述衔接件设置有导向块和第二导向柱,所述推牌座设置有径向延伸并与所述导向块适配连接的导向槽,所述推牌头设置有竖向延伸并与所述第二导向柱适配连接的第二导向孔。
18.一种麻将机,至少包括前述任一实施例所述的快速叠牌的叠牌机构。
19.本实施例快速叠牌的叠牌机构及麻将机,在承牌板处于上承牌位时,通过推牌头在承牌板上码一排麻将牌,在承牌板处于下承牌位时,通过推牌头在前述一排麻将牌上叠加一排麻将牌,从而完成码牌动作,与现有技术相比,具有以下有益效果:
20.(1)码牌过程中,只有承牌板做一次下降动作,即可完成所有麻将牌的码牌动作,与现有技术中针对每张麻将牌均需要承牌机构升降一次的方式相比,极大地减少了叠牌机构升降的次数,码牌效率得到显著的提升,极大地简化控制逻辑,结构更加精简,成本和故障率更低。
21.(2)推牌机构不仅用于叠牌、码牌,还用于升牌,将现有技术中叠牌机构和升牌机构二者的功能集成在一起,使得系统的集成化程度更高,简化了结构,降低了成本,系统运行稳定性更好。
附图说明

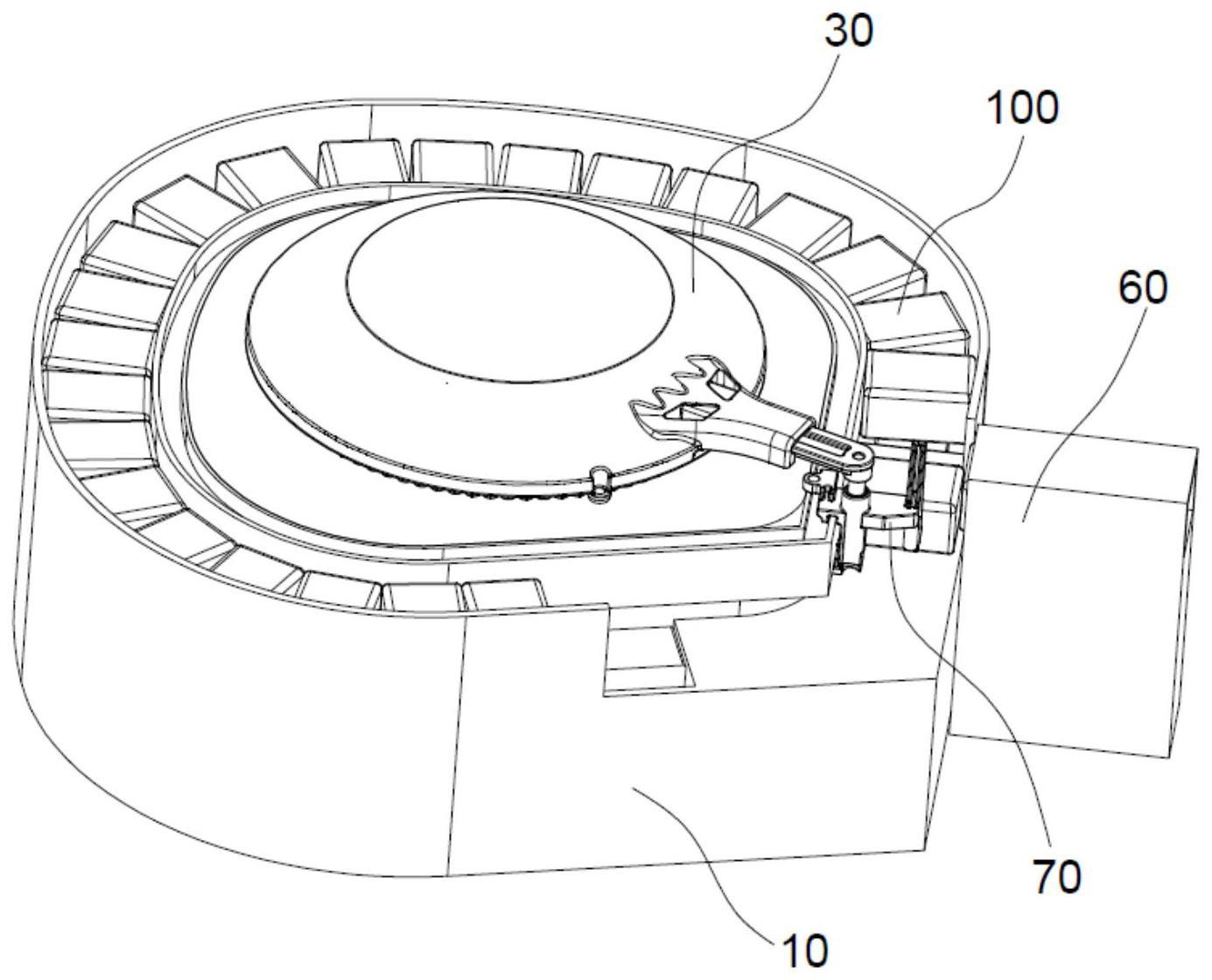

22.图1为本实施例快速叠牌的叠牌机构的结构示意图;
23.图2为图1所示结构的底部示意图;
24.图3为本实施例快速叠牌的叠牌机构的爆炸状态结构示意图;
25.图4为本实施例中基座的结构示意图;
26.图5为本实施例中承牌板的结构示意图;
27.图6为本实施例速叠牌的叠牌机构处于叠牌状态的结构示意图;
28.图7为图1所示叠牌机构隐藏基座后的结构示意图,其中,承牌板处于上承牌位;
29.图8为本实施例速叠牌的叠牌机构处于上牌状态的结构示意图;
30.图9为图8所示叠牌机构隐藏基座后的结构示意图,其中,承牌板处于下承牌位;
31.图10为本实施例中推牌座、推牌头以及衔接件的组合状态结构示意图;
32.图11为本实施例中推牌座、推牌头以及衔接件的爆炸状态结构示意图;
33.图12为本实施例中推牌座的结构示意图;
34.图13为本实施例中推牌头的结构示意图;
35.图14为本实施例中衔接件的结构示意图;
36.图15为本实施例中第一驱动电机与偏心轮的组合状态结构示意图。
具体实施方式
37.为了使本实用新型的目的、技术方案及优点更加清楚明白,以下结合附图及实施例,对本实用新型进行进一步详细说明。应当理解,此处所描述的具体实施例仅仅用以解释
本实用新型,并不用于限定本实用新型。
38.在本实用新型的描述中,需要理解的是,术语“上”、“下”、“前”、“后”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系,仅是为了便于描述本实用新型和简化描述,而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作,因此不能理解为对本实用新型的限制。
39.在本实用新型的描述中,需要说明的是,除非另有明确的规定和限定,术语“安装”、“相连”、“连接”应做广义理解,例如,可以是固定连接,一体地连接,也可以是可拆卸连接;可以是两个元件内部的连通;可以是直接相连,也可以通过中间媒介间接相连,对于本领域的普通技术人员而言,可以具体情况理解上述术语在本实用新型中的具体含义。
40.本实施例的一种麻将机,其特别之处在于,配置有一种快速叠牌的叠牌机构。其中,本实施例中快速叠牌的叠牌机构如图1-3所示,包括基座10、承牌板20以及推牌机构。
41.本实施例中,基座10的结构如图4所示,其设置有上牌槽11,该上牌槽11环形延伸,且上牌槽的出口处高度高于进口处高度。在上牌槽11的进口处则设置有上牌机构60,需要说明的是,该上牌机构60为现有麻将机的常规结构,在本实施例中不做赘述。
42.本实施例中,基座10还设置有沿所述上牌槽11的内侧壁延伸的导轨13,在所述基座的中心处设置有竖向延伸的转轴孔12。
43.作为本实施例的特别之处,其中,在上述上牌槽11内设置有承牌板20,该承牌板20的形状与上牌槽11的形状适配,覆盖所述上牌槽11的槽底。本实施例中,上述承牌板20的底部设置有多个竖向延伸的第一导向柱21,相应地,如图2所示,上牌槽11的槽底设置有所述第一导向柱21适配的第一导向孔14。基于上述第一导向柱21与第一导向孔14的配合,所述承牌板20与所述上牌槽11的槽底形成竖向活动连接,并且,基于麻将机的上牌需要,所述承牌板20在所述上牌槽11内具有上承牌位和下承牌位。
44.本实施例中,为了实现承牌板20在上承牌位和下承牌位之间运动,还设置有用于驱动承牌板20升降的承牌驱动机构。作为优选,本实施例中,如图2、图3、图7、图9及图15所示,承牌驱动机构包括第一驱动电机50和连接于所述第一驱动电机50的输出轴上的偏心轮51,该偏心轮51上设置有与输出轴偏心设置的偏心柱52。相应地,如图5所示,所述承牌板20的底部设置有用于容纳所述偏心柱52的长槽22。
45.如图7所示,当第一驱动电机50驱动偏心轮51旋转至偏心柱52处于最高位时,承牌板20处于上承牌位;如图9所示,当偏心柱52处于最低位时,承牌板20处于下承牌位。
46.作为优选,所述偏心柱52与长槽22之间可以为滚动配合,例如偏心柱上可以设置滚轮、轴承等,以减小运行过程中的摩擦阻力。
47.本实施例的推牌机构,如图10-图11所示,包括推牌座30、推牌头70以及衔接件80。其中,如图12所示,推牌座30的底部中心设置有竖向延伸的转轴31,该转轴31与所述基座10的中心处设置的转轴孔12适配形成旋转活动连接。进一步的,推牌座30设置有径向延伸的衔接部33,该衔接部33设置有用于与衔接件80连接的导向槽34,该导向槽34径向延伸。进一步的,推牌座30的底部还设置有从动齿圈32,该从动齿圈32可以为内齿圈,也可以为外齿圈。
48.本实施例中,推牌机构还包括用于驱动所述推牌座30旋转运动的推牌驱动机构,具体到本实施例,包括第二驱动电机40和连接于第二驱动电机的输出轴上的驱动齿轮41,
该驱动齿轮41与从动齿圈32啮合,由第二驱动电机40驱动推牌座30旋转。
49.本实施例的推牌头70的结构如图13所示,包括基部71,该基部的一侧设置有直接用于推麻将牌100的推牌部72,另一侧设置有用于与导轨13适配连接的导槽73,其中,导槽73与导轨13形成引导机构,用于引导推牌头在上牌槽内运动。
50.本实施例中,基部71上还设置有竖向延伸的第二导向孔74,用于与衔接件80连接。
51.相应地,如图14所示,本实施例的衔接件80,包括与导向槽34径向活动连接的导向块81和与第二导向孔74竖向活动连接的第二导向柱82。由于,上牌槽并非等半径延伸,因此,导向槽34与导向块81适配连接,使得推牌头可以自适应上牌槽半径方向的变化。另外,上牌槽中的承牌板也并非水平设置,其出牌口的高度高于进牌口的高度,第二导向孔74与第二导向柱82适配连接,使得推牌头可以自适应上牌槽高度方向的变化。
52.本实施例中快速叠牌的叠牌机构,其工作原理为:洗牌开始阶段,如图1、图6、图7所示,承牌板处于上承牌位,如图1所示,单张麻将牌从上牌机构滑落至上牌槽的进牌口后,如图6所示,第二驱动电机驱动推牌头摆动一定的角度,将该张麻将牌推至承牌板上,接着推牌头复位,如此反复,直至一排麻将牌排列在承牌板上。接着,第一驱动电机驱动承牌板下行至下承牌位,如图8、图9所示,在前述一排麻将牌上再覆盖一排麻将牌,完成码牌。上牌时,第二驱动电机驱动推牌头沿上牌槽运动,将上牌槽内的所有麻将牌推至桌面,从而完成上牌动作。
53.总之,以上所述仅为本实用新型的较佳实施例而已,并不用以限制本实用新型,凡在本实用新型的精神和原则之内所作的任何修改、等同替换和改进等,均应包含在本实用新型的保护范围之内。
