1.本发明的方面涉及篮球球门组件(即，篮球球门和柱)的附件。更具体地，本发明涉及用于减少篮球球门组件的振动和/或摇晃的设备。


背景技术：

2.在流行的篮球运动中，正常的比赛包括对篮球球门组件，主要是篮板组件的冲击。篮球击中篮板或篮圈组件或球员接触(诸如挂在篮圈组件上)可能会发生冲击。对应地，冲击会导致篮球球门结构的振动。此类振动会干扰随后对篮圈的投篮并且会造成球门组件的磨损。因此，期望篮球球门组件在冲击后尽快返回到静止的非振动状态。例如，ncaa规则要求官方比赛篮板在受到冲击后四秒内返回到静止状态。
3.篮球球门系统自然返回或衰减到静止状态所需的时间是其质量块和刚度等变量的函数。通常，减少振动的方法是使用更重的质量块和更刚性的安装件和材料。然而，此类方法增加了篮球球门组件的重量和成本。
4.安装在杆上的篮球球门组件的问题是特别值得关注的，因为在基于杆的布置中，篮球篮板组件的作用就像是安装在从基座延伸的悬臂杠杆臂的端部的配重，对基座产生杠杆作用。对应地，传统的安装在杆上的系统不得不在系统返回到静止状态之前较长的自然阻尼时间，和使用重的材料和安全或重的基座来最小化球门的自然阻尼时间之间进行平衡。
5.期望用于加速篮球球门组件阻尼并且最小化阻尼时间的布置。


技术实现要素：

6.某些公开的实施例包括篮球球门组件，该篮球球门组件包括附接到篮板的篮球篮圈组件。篮板附接到篮球球门柱。阻尼器减少了在使用期间传送到篮球球门组件的振动的强度和持续时间。在比赛期间，振动经由篮球或球员的冲击传送到篮球球门组件。阻尼器被配置为减少篮球球门返回到静止状态所花费的时间，因此篮球球门组件的晃动不会干扰正在进行的比赛。
7.在一些实施例中，阻尼器安装到篮球球门组件的球门柱。例如，这可以通过将阻尼器安装在球门柱的顶部表面上或通过将阻尼器固定到球门柱的顶部来实现。在其他实施例中，例如使用中空球门柱，阻尼器可以安装在球门柱的上端的内部。
8.阻尼器的示例性实施例包括联接到弹性柔性杆(即，橡胶或聚氨酯)的端部的配重(例如，质量块)。当篮球或球员冲击篮球球门组件时，振动能量被传送到组件。然后能量从组件传送到阻尼器。此外，柔性杆的冲击和挠曲导致配重逆着球门系统振荡。重要的是，配重可以在任何方向上(即360
°
)径向移动。因此，配重可以在与来自篮球和/或球员的冲击力对准的平面内振荡，这更高效地耗散了传送到篮球球门组件的振动能量。
9.本发明的其他形式、目的、特征、方面、益处、优点和实施例将从随后提供的具体实施方式和附图中变得显而易见。
附图说明
10.图1是代表性篮球球门组件和阻尼器的一个实施例的透视图。
11.图2是本公开的阻尼器的透视图。
12.图3是阻尼器的配重杆组件的实施例的透视图。
13.图4是图示了一个例示了冲击平面和阻尼器挠曲的径向平面的篮球球门组件和阻尼器的透视图。
14.图5是阻尼器的配重杆组件的一个实施例的分解图。
15.图6是移除顶部覆盖件的阻尼器的透视图。
16.图7是移除了顶部覆盖件和底部覆盖件的阻尼器的透视图。
17.图8是安装在篮球球门柱顶部的阻尼器基座的俯视透视图。
18.图9是移除了球门柱顶部板的篮球球门组件的透视图。
19.图10是根据本公开的一个实施例的阻尼器的分解图。
20.图11是牢固地安装到篮球球门组件的顶部的阻尼器的实施例的横截面视图。
21.图12是将阻尼器附接到篮球球门组件的替代实施例的透视图。
具体实施方式
22.为了促进对本发明原理的理解，现在将参考附图中所示实施例并且将使用特定的语言来描述这些实施例。然而，应理解，这并不意味着限制本发明的范围。所描述的实施例中的任何变更和进一步修改，以及本文所描述的本发明的原理的任何进一步应用都被认为是本发明所涉及的领域的技术人员通常会想到的。非常详细地示出了本发明的一个实施例，尽管对于相关领域的技术人员来说显而易见的是，为了清楚起见，一些与本发明无关的特征可能没有示出。
23.关于说明书，应注意的是，单数形式“一”、“一个”、“该”等包括复数指示物，除非另外明确讨论。作为说明，对“设备”或“该设备”的引用包括一个或多个此类设备及其等效物。还应注意的是，方向术语，诸如“上”、“下”、“顶部”、“底部”、“前”、“后”等，本文仅用于方便读者，以便帮助读者理解所示实施例，并且这些方向术语的使用，并不旨在以任何方式将所描述、图示和/或要求保护的特征限制在特定的方向和/或取向。
24.在一些方面，本公开提供了一种阻尼装置，该阻尼装置可操作地附接到或用于附接到篮球球门组件。
25.将参考图1所示的代表性篮球球门组件100详细描述本公开的实施例。特别地，将参考具有支撑件(诸如具有顶端104和底端106的杆或柱102)的篮球球门组件100来讨论公开的实施例的各个方面。具有篮板110和附接到其的篮圈组件112的篮板组件联接到杆或柱102的顶端104。通常，篮板110和篮圈组件112经由一组支撑臂附接在柱102的顶端104附近。篮板110和篮圈组件112的高度可以相对于杆102可调整。柱102通常垂直于支撑篮球球门组件100的支撑表面。篮板110、支撑臂和球门柱102被认为是可调整的平行四边形。一些篮球球门组件具有进入地面上的洞或者被栓接到地面上或地面中的基座的柱102。其他篮球球门组件的柱102由加重的基座(诸如装满沙子或水的容器)支撑。有时，基座是便携式的并且可以具有附接到其的轮。示例篮板尺寸可以是54”、60”或72”并且它们可以根据需要调整高度以放置篮圈，例如在比赛表面上方7.5’和10’之间的范围内。
26.本公开的实施例还包括具有倾斜的、分段的和/或曲线形柱的篮球球门组件和没有安装在柱上的篮球球门组件。例如，一些篮球球门组件安装在墙上和/或从天花板悬挂。对于本领域的普通技术人员来说显而易见的是，本公开的(一个或多个)发明人已经考虑不同的篮球球门组件的布置并且本公开中描述和说明的实施例可以针对不同的篮球球门组件的布置进行修改。
27.图1图示了具有阻尼器10的示例实施例的代表性篮球球门组件100。阻尼器10邻近杆102的上端104安装。在外力施加到篮球球门组件100后，当篮球球门组件返回到静止状态时，阻尼器加速了振动能量的耗散，这将在下面详细描述。此能量耗散有助于最小化磨损、损坏和/或结构失效。在本上下文中，阻尼器10附接到篮球球门组件100，以耗散从外力传送到系统的能量。外力在此情况下被认为是瞬时输入，包括篮球对篮板110(包括前表面，顶部表面，底部表面，后表面和侧表面)，篮圈112，或柱102的冲击，或来自球员抓住和/或挂在篮圈上然后松开篮圈的力，或其他冲击篮球球门组件100的力。从根本上说，篮球球门组件100包括安装在竖直悬臂梁上端的篮板组件的质量块。因此，外力导致篮球球门组件100在冲击后在组件100返回到正常的静止状态以前振动/晃动一段时间。阻尼器10可以大大加速阻尼并且高效地减少篮球球门组件返回到正常静止状态花费的时间。
28.阻尼器10包括柔性的竖直杆30和加重的质量块35(将在下面详细讨论)，该柔性的竖直杆和加重的质量块被配置为在外部冲击后与篮球球门组件100的振动相反地振荡。当冲击发生时，由于惯性，篮球球门组件在配重之前开始移动，轻微挠曲杆。当力从组件100传送到阻尼器10时，杆在相同的方向上推动质量块，同时组件然后回弹和振荡。实际上，组件100的回弹与质量块的回弹移动相反。通过与组件100的移动相反地(即，异相)振荡，杆30和质量块35阻尼了组件100感受到的振动/晃动。特别地，当外力冲击组件100时，配重35的惯性导致配重35的移动相对于组件100的移动有轻微的时间延迟。此时间延迟导致配重35与组件100相反地移动。同时，杆30的弹性提供了试图使杆30和配重35返回平衡的回复力。然而，配重35的惯性也导致阻尼器10超过平衡位置，并且因此振荡。因此，杆30和配重35相对于组件100的移动相反地振荡。
29.柔性杆30可以向前、向后、侧向或以任何角度挠曲，这允许质量块35相对于其中心轴线在360
°
范围内的任何径向方向上移动，以抵消从任何方向施加的外力。柔性杆30被配置为允许质量块35在冲击平面内振荡。
30.图2图示了阻尼器10的实施例。在此实施例中，阻尼器10包括顶部覆盖件15和底部覆盖件20。尽管顶部覆盖件15和底部覆盖件20是可选的，但是这些覆盖件封闭了阻尼器10和球门柱102的端部，这保护了它们免受诸如天气、灰尘、暴露于紫外线等因素的影响。顶部覆盖件15和底部覆盖件20经由紧固件(例如，螺钉和/或夹子)联接并且被配置为容纳阻尼器10的柔性杆30和配重35并且提供足够的内部空间，使得杆30和配重35的移动不受顶部覆盖件15或底部覆盖件20的抑制和/或限制。此外，阻尼器10包括基座25。基座25被配置为将杆30和配重35固定到球门柱102的顶端104。当基座25安装在中空球门柱102的顶端104中时，阻尼器10可以从球门柱102的端部突出，这允许底部覆盖件20和顶部覆盖件15附接到基座25(参见图6至图7)。如图2所示，阻尼器10可以和篮球球门组件100结合出售，作为附件出售，或单独出售以改装到现有篮球球门组件的球门柱的顶端。
31.图3是为了便于图示没有顶部覆盖件15或底部覆盖件20的阻尼器10的视图。如图
所示，柔性杆30的下端联接到基座25，而上端联接到配重35。基座25牢固地联接到球门柱102的顶端104。因此，此配置被配置为将阻尼器10联接到篮球球门组件100。配重35可以是重到足以有效地阻尼传送到篮球球门组件100的力的任何合适的材料。柔性杆30优选地由橡胶或聚氨酯制成。然而，杆30可以由适合允许配重35在冲击后与篮球球门组件100的移动相反地振荡的任何弹性和/或柔性材料制成。重要的是，如图3中所示，柔性杆30被配置为允许配重35在垂直于柔性杆30的竖直轴线的平面中沿着箭头a指示的在任何径向方向上(即，360
°
)移动。这允许阻尼器10有效地缩短篮球球门组件100的晃动/振动而不管冲击的方向如何。如果冲击击中篮板110、篮圈112或球门柱102的任何部分，则配重35被配置为在与传入的力相反的任何方向上移动。

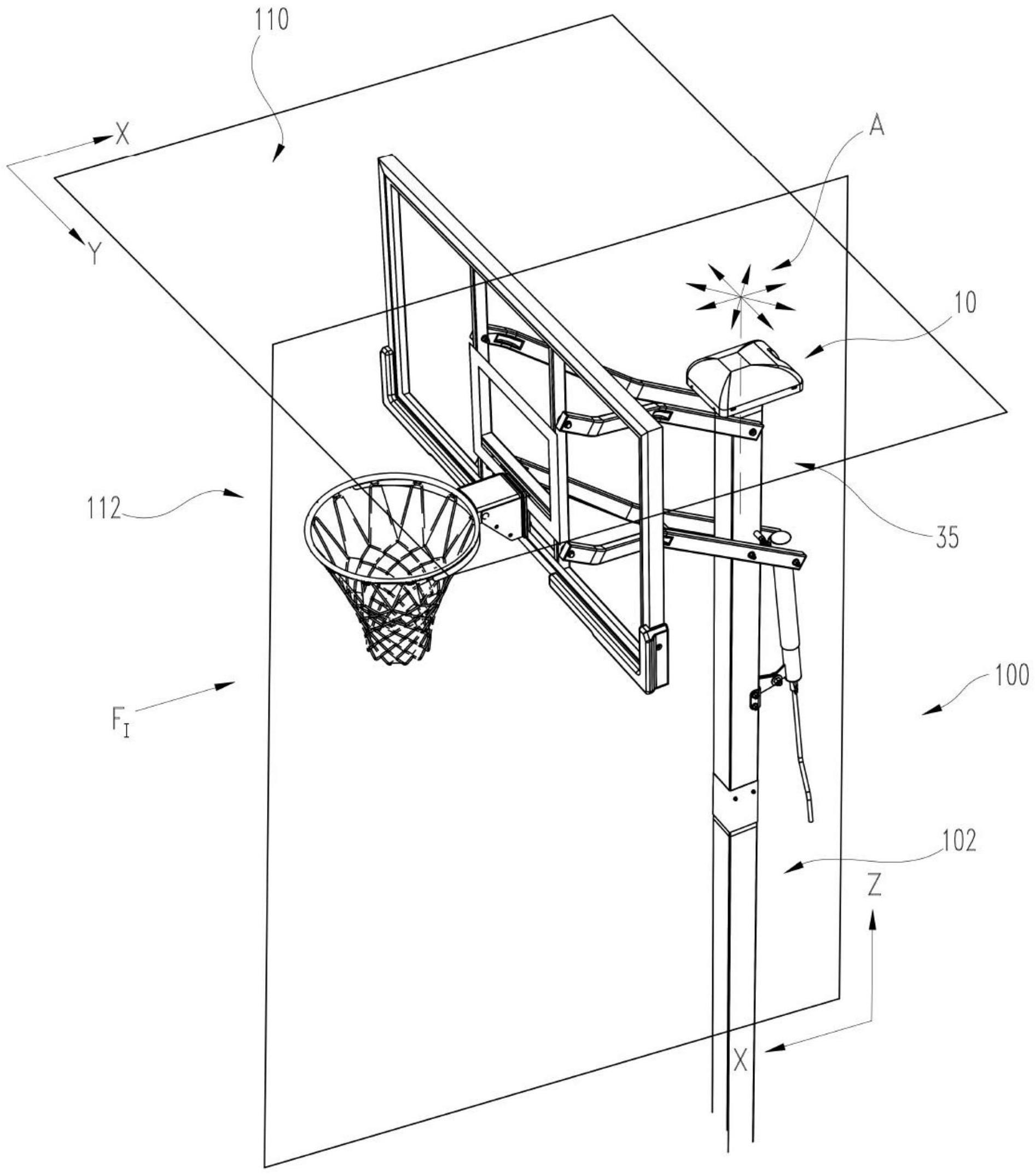

32.图4是图1所示的篮球球门组件100和阻尼器10的透视图。如图所示，阻尼器10包括顶部覆盖件15和底部覆盖件20并且完全组装在柱102的顶端104上。当柔性杆30和配重35被配置为在任何径向方向上(即，360
°
)挠曲时，图3中描绘的箭头a被再现。图4还包括x-y平面、代表性的x-z平面和与x-z平面对准的冲击力fi。如图中示出的，x-y平面垂直于柔性杆30的中心轴线。x-z平面垂直于x-y平面。图示的冲击力fi是施加在篮球球门组件100上的冲击力的一个示例。冲击力可以从相应方向施加在组件100上，并且相应的x-z平面然后由冲击方向和柔性杆的竖直中心轴线限定。
33.如此示例中所示，冲击力fi的水平分量相对于柔性杆30的竖直轴线竖直地冲击组件100。冲击力的水平分量和柔性杆的竖直轴线限定了与冲击方向对准的x-z平面。当冲击力通过组件100回荡时，柔性杆30的上端和配重35相对于组件100的振动/移动相反地振荡。特别地，在冲击时，柔性杆30和配重35开始与由冲击方向限定的特定x-z平面对准地振荡。为清楚起见，考虑到各种方向的冲击，柔性杆30和配重35能够在x-y平面内在与箭头a一致的任何方向上径向挠曲，然而对于特定的冲击，柔性杆30和配重35将在由特定冲击力fi限定的特定x-z平面内挠曲和振荡。柔性杆30的上端和配重35的振荡耗散了整个组件100感受到的振动能量。因此，阻尼器10减少了组件100返回到静止状态所花费的时间量。
34.图5描绘了在一个特定实施例中基座25、杆30和配重35如何被配置为联接在一起。柔性杆30安装到基座25顶部上的模制空腔中。柔性杆30和基座25通过任何合适的手段联接在一起。例如，在将杆30插入基座25之前，可以将粘合剂(例如，loctite)施加到杆30和基座25的空腔。替代地，杆30的底部可以包括螺纹镗孔，该螺纹镗孔被配置为接纳螺栓或其他紧固件。在螺纹镗孔配置中，螺栓/紧固件可以通过基座25的底部插入并且拧入杆30的螺纹镗孔中。类似地，配重35和杆30被配置为牢固地附接在一起。在第三实施例中，柔性杆30包括与配重35的摩擦配合以将杆30和配重35固定在一起。在又一实施例中，杆30和配重35包括在水平面中对准的螺纹镗孔，使得螺钉或螺栓的插入将杆30固定到配重35。应理解，配重35和杆30可以以多种合适的方式附接。例如，配重35包括被配置为接纳杆30的顶部的镗孔。可以将粘合剂施加到配重35的镗孔和杆30的顶部以将两者牢固地连接在一起。替代地，杆30的顶端可以具有螺纹镗孔，该螺纹镗孔被配置为接纳螺栓/紧固件。另外，配重35的顶端还可以包括镗孔，使得螺栓/紧固件可以插入配重35的顶端以将配重35牢固地附接到杆30。应理解，这些附接方法中的任一种、这些方法的组合或其他替代方法可以用于将基座25附接到杆30以及将杆30附接到配重35。杆30、基座25中的模制空腔和配重35的镗孔可以是圆柱形或任何其他合适的形状。
35.图6是其中顶部覆盖件15被移除的安装在组件100上的阻尼器10的实施例的透视图。由阻尼器10的顶部覆盖件15和底部覆盖件20提供的壳体被配置为具有足够的内部空间，以允许杆30/配重35的足够的振荡移动，因此阻尼器10可以有效地减少组件100在冲击后经历的晃动。类似地，图7图示了移除了顶部覆盖件15和底部覆盖件20两者的阻尼器10。图8描绘了插入并且附接到球门柱102的顶端104的基座25。基座25包括被配置为接纳柔性杆30的空腔40。基座25可以经由任何合适的手段牢固地附接到球门柱102。例如，基座25可以通过内部紧固件或延伸穿过球门柱102的侧壁的紧固件附接。如图8所示，基座25可以包括j形螺栓45，该j形螺栓被配置为将基座25附接到球门柱102的顶端104(下面将更详细地讨论)。
36.图9描绘了附接阻尼器10之前的球门柱102的顶端104。如图中示出的，一些篮球球门组件100可以包括用于将篮球球门组件100的悬臂固定在一起的横臂螺栓60。在一些实施例中，通过围绕横臂螺栓60放置基座25和j形螺栓45，阻尼器10被牢固地安装到球门柱102的顶端104。
37.图10是根据本公开的阻尼器10的一个实施例的分解图。在此实施例中，底部覆盖件20经由螺钉附接到基座25和/或柱102的顶端104。类似地，顶部覆盖件15经由螺钉附接到底部覆盖件20。然而，可以使用任何合适的紧固件。图10还描绘了将基座25固定到球门柱102的方法的两个方面。首先，j形螺栓45穿过基座25中的镗孔并且固定到螺母。然后，定位并且张紧j形螺栓45，使得横臂螺栓60被放置并且保持在j形螺栓45和基座25之间。这确保了阻尼器10不会在球门柱102内竖直地移动(参考图11更详细地讨论)。第二，楔形物55经由螺母和螺栓固定到基座25。楔形物55具有成角度的/倾斜的下侧，该成角度的/倾斜的下侧接合基座25上的互补的成角度的/倾斜的表面。楔形物55由合适的材料制成，使得当螺栓被张紧时，楔形物55相对于基座25向下和向外滑动，这扩大了基座25的有效宽度。这将基座25夹紧在球门柱102的内表面之间并且将基座25固定到其上。可以单独地或与图10中描绘的方法组合采用其他合适的附接手段，诸如紧固件。
38.图11是安装在柱102的剖切面上的图10所示实施例的横截面视图。当顶部覆盖件15和底部覆盖件20正确地在适当的位置时，有足够的空间让柔性杆30和配重35在任何方向上移动。在图11中，楔形物55被固定在适当的位置并且有效地扩大了基座25的宽度，使得基座25固定在球门柱102的内表面之间。如图中示出的，基座25可以包括凸缘50，该凸缘被配置为正确地定位j形螺栓45。在图10至图11所示实施例的安装期间，j形螺栓45的下侧向支腿平行于横臂螺栓60定位以插入穿过螺栓60。一旦基座25被插入球门柱102的顶部，j形螺栓45就被旋转，使得下侧向支腿垂直于横臂螺栓60，然后被张紧。这样，横臂螺栓60现在被定位并且保持在垂直的j形螺栓45和基座25之间，从而确保基座25不会相对于柱102竖直地移动。凸缘50用作止挡器，以确保当j形螺栓45旋转时，下侧向支腿垂直于横臂螺栓60。如果没有凸缘50，j形螺栓45可能会旋转得太多，以至于j形螺栓45的下侧向支腿可能不会与横臂螺栓60垂直取向。
39.图12图示了根据本公开的阻尼器10的另一个实施例。类似于前面的实施例，此实施例包括弹性柔性杆30和配重35。杆30和配重35可以通过上面所描述的方法附接在一起。柔性杆30可以向前、向后、侧向或以任何角度挠曲，这允许质量块35相对于其中心轴线在360
°
范围内的任何径向方向上移动，以抵消从任何方向施加的外力。柔性杆30被配置为允
许质量块35在冲击平面内振荡。
40.阻尼器10包括基板70，该基板牢固地附接到球门柱102的顶端104。球门柱102可以具有实心或中空顶端104。阻尼器10包括夹具65。夹具65包括一个或多个侧壁，该一个或多个侧壁限定了被配置为与杆30的形状相匹配的空腔。例如，夹具65可以具有半圆形形状以对应于杆30的形状。夹具65可以是适合包围并保持杆30的任何形状，该杆也可以采取任何形状。在一些实施例中，夹具65可以包括底板(未示出)，该底板被配置为支撑并保持杆30的远侧端部(相对于配重35)。替代地，底板可以从基板70垂直于杆30向外延伸。夹具65包括紧固件75以将夹具65附接到基板70，杆30放置在它们之间。当紧固件75接合时，杆30沿着球门柱102的竖直轴线被支撑并保持。如图所示，紧固件75可以包括螺栓，该螺栓被配置为将夹具65附接到基板70。然而，也可以设想其他附接机构。例如，紧固件75可以包括螺栓、螺母、螺钉、钉、夹具、扣环、粘合剂或本领域技术人员已知的任何其他合适的附接手段。此外，顶部覆盖件15和底部覆盖件20的替代实施例与图12所示的阻尼器10的实施例一起被设想。
41.本公开的某些实施例包括用于将阻尼器10安装在篮球球门组件上的方法。概括地说，这些步骤包括提供篮球篮板和篮圈组件并且可选地还提供支撑杆，篮球篮板和篮圈组件可以安装到该支撑杆。这些步骤还包括在篮球球门组件100的球门柱102的顶端104附近安装基座25和/或基板70。柔性杆30的下端附接到基座25或基板70。配重35附接到柔性杆30的上端。可选地，至少配重35和柔性杆30被具有足够的内部空间的顶部覆盖件15和底部覆盖件20覆盖，使得配重35和杆30的移动不被抑制。上面参考图10至图11描述了一种特定方法。
42.图12呈现了将包括杆30和配重35的阻尼器10附接到篮球球门组件100的替代方法。在此实施例中，阻尼器10包括柔性杆30、配重35、夹具65、基板70和可选的覆盖件。附接方法如下：基板70例如经由紧固件附接到柱102的顶端104的外侧；柔性杆30的上端牢固地附接到配重35；夹具65牢固地紧固到基板70，柔性杆30的下端定位并且固定在它们之间；可选地，覆盖件附接到阻尼器10以容纳并且保护至少柔性杆30和配重35。覆盖件提供了足够的内部空间以允许柔性杆30和配重35的完全移动。将阻尼器10附接到球门柱102的此方法还使得组件100在外部冲击之后经受的振动能量得到有效耗散。
43.对于本领域的技术人员来说显而易见的是，可以采用将阻尼器10附接到篮球球门组件102的其他替代方法。例如，篮球球门柱102的顶部可以被移除，以允许阻尼器10固定在球门柱102的中空端内。另外，本文所述的方法并不旨在指代任何特定的操作顺序，而是在不参考顺序的情况下进行讨论。
44.应进一步理解的是，阻尼器10可以与各种形状和尺寸的篮球球门柱102结合使用。
45.尽管本发明已经在附图和前面的描述中进行了详细的说明和描述，但是这些应被认为是说明性的，而不是限制性的，应理解，仅图示和描述了优选实施例，并且期望保护在由下面的权利要求限定的本发明的精神范围内的所有变化、等效物和修改。本说明书中引用的所有出版物、专利和专利申请都本文引入作为参考，就好像每个单独的出版物、专利或专利申请都被具体和单独地指出引入作为参考，并且本文对其进行了完整阐述。
