1.本发明涉及医疗设备技术领域，具体为一种用于四肢麻醉用的恢复装置。


背景技术：

2.患者的四肢在经手术治疗时，往往需要注射麻醉剂，在手术完成后，则需要通过锻炼的方式，恢复患者四肢的行动能力，在对患者的四肢进行锻炼过程中，需要用到恢复装置以提高恢复的效果。
3.如公开号为cn114344818a的一种用于患者四肢神经恢复的同步锻炼装置，包括底座，所述底座的上方设有两个对称排列的长条块，两个所述长条块倾斜排列，所述底座通过支撑机构和两个长条块连接，两个所述长条块的侧面均开设有长条孔，两个所述长条块的一端之间通过螺钉安装有重物放置盒，所述重物放置盒的内部放置有多个重物块，所述重物放置盒的两个对称侧面均通过螺钉安装有滑动块，方便患者的腿部和手部同时进行锻炼，提升了患者四肢锻炼的效率，但是，该装置的结构为一体式固定，不便于进行组件的位置调节，在对于不同的人使用时，由于身高和体重等因素影响，使用过程较为不便，具有一定的缺陷，又如公开号为cn212141322u的一种用于四肢肌力恢复训练的悬吊装置，本实用新型包括底座架以及悬吊杆架，所述底座架上设置有轴梁架，两个所述悬吊杆架交叉铰接在所述轴梁架上，所述悬吊杆架的顶部设置有悬吊套，所述悬吊杆架的底部通过卡设装置卡设在所述底座架上，所述底座架上还设置有托承架，所述托承架置于所述悬吊套的下方，本实用新型适用于卧床患者四肢肌力恢复器械领域，但是，该装置的恢复训练较为单一，仅能摇动肢体进行恢复运动，使得肢体恢复的效率较低，使得装置有一定的局限性。
4.所以我们提出了一种用于四肢麻醉用的恢复装置，以便于解决上述中提出的问题。


技术实现要素：

5.本发明的目的在于提供一种用于四肢麻醉用的恢复装置，以解决装置的结构为一体式固定，不便于进行组件的位置调节，在对于不同的人使用时，由于身高和体重等因素影响，使用过程较为不便，恢复训练较为单一，使得肢体恢复的效率较低的问题。
6.为实现上述目的，本发明提供如下技术方案：一种用于四肢麻醉用的恢复装置，包括底板和对称安装在底板底部的万向轮，所述底板的顶部四周固定连接有支撑柱，所述支撑柱的顶部固定连接有顶板，所述顶板的底部一侧设置有恢复组件；
7.还包括：
8.电动伸缩杆一，安装在底板的顶部一侧，所述电动伸缩杆一的底部与底板固定连接，所述电动伸缩杆一的伸缩杆顶端固定连接有安装块；
9.座椅板，安装在安装块的顶端，所述座椅板的一侧转动连接有靠背板；
10.定位组件，对称设置在底板的底部；
11.电动伸缩杆二，所述电动伸缩杆二安装在底板的顶部另一侧，所述电动伸缩杆二
的底部与底板相贴合；
12.第二滑槽，开设在底板的内部靠近电动伸缩杆二的一侧，所述第二滑槽的内部安装有螺纹杆，所述螺纹杆的一侧外部连接有固定块二，所述螺纹杆的另一侧转动连接有辅助块；
13.从动轮，固定连接在螺纹杆的另一端。
14.优选的，所述螺纹杆与底板转动连接，所述固定块二为对称设置，所述固定块二与螺纹杆螺纹连接，所述固定块二的顶部与电动伸缩杆二的底部固定连接，所述辅助块与底板固定连接，所述底板的顶部转动连接有第一转轴，所述第一转轴位于电动伸缩杆二的一侧。
15.通过采用上述技术方案，通过螺纹杆的转动，能带动固定块二位置的移动，进而带动其上的电动伸缩杆二移动，方便进行位置的调整，能灵活应对不同的人群使用，提高了装置的适用性。
16.优选的，所述第一转轴的底部位于第二滑槽的内部，所述第一转轴的底部与底板转动连接，所述第一转轴的下部外侧固定连接有主动轮，所述主动轮与从动轮啮合连接，所述第一转轴的顶端固定连接有转盘，所述转盘的顶部固定连接有转动把手。
17.通过采用上述技术方案，通过转动把手的转动，带动转盘的第一转轴转动，进而带动主动轮转动，主动轮再通过从动轮带动螺纹杆转动，在外部就能方便地调整固定块二的位置。
18.优选的，所述电动伸缩杆二的顶部固定连接有连接板，所述连接板为l形设置，所述连接板的内部开设有第三滑槽，所述第三滑槽的内部固定连接有导向杆，所述连接板的顶部安装有辅助滑板，所述辅助滑板的底部位于第三滑槽的内部，所述辅助滑板与导向杆滑动连接。
19.通过采用上述技术方案，辅助滑板能在导向杆上滑动，起到辅助复位的作用，同时对辅助滑板进行限位，减少辅助滑板的晃动，能保证装置的顺利运行。
20.优选的，所述辅助滑板的一侧的固定连接有第二弹簧，所述第二弹簧为对称设置，所述第二弹簧远离辅助滑板的一侧与连接板固定连接，所述辅助滑板的另一侧固定连接有固定杆，所述固定杆的总部外侧滑动连接有限位板，所述限位板与连接板固定连接。
21.通过采用上述技术方案，第二弹簧能对辅助滑板进行复位，便于使用者进行腿部肢体的恢复训练，限位板能对固定杆进行限位，配合导向杆，能起到更好的限位作用，进而减少装置的晃动。
22.优选的，所述固定杆远离辅助滑板的一端转动连接有转动块，所述转动块的一侧固定连接有放置板，所述固定杆靠近转动块的一侧对称固定有固定块三，所述固定块三的顶部固定连接有第三弹簧，所述放置板的一侧对称固定有固定块四，所述固定块四与第三弹簧固定连接，所述放置板的另一侧安装有绷紧带。
23.通过采用上述技术方案，固定块三、固定块四和第三弹簧配合，使得使用者能对脚踝部分进行单独训练，避免恢复训练较为单一的情况，提高了恢复训练的效率，绷紧带能将脚部固定，避免使用过程中滑落的情况。
24.优选的，所述恢复组件包括安装板、安装槽、支撑杆、定滑轮、固定块一、第一伸缩杆、第一弹簧、弹性绳、连接块、拉环、限位杆、限位块；
25.安装板，固定连接在顶板的底部，所述安装板的内部开设有安装槽，所述安装槽的内部对称固定有支撑杆，所述支撑杆的一侧安装有定滑轮，所述定滑轮的外侧绕接有弹性绳，所述弹性绳的一端固定连接有固定块一，两个所述固定块一的内部固定连接有第一伸缩杆，所述固定块一的内侧安装有第一弹簧，所述第一弹簧位于第一伸缩杆的外侧，所述第一弹簧与固定块一固定连接；
26.连接块，固定连接在弹性绳的另一端，所述连接块的底部固定连接有拉环；
27.限位杆，固定连接在顶板的底部，所述限位杆对称安装在安装板的两侧，所述限位杆远离顶板的一侧固定连接有限位块，所述弹性绳与限位块滑动连接。
28.通过采用上述技术方案，能对使用者的手部肢体进行恢复训练，进而减少麻醉的副作用，起到更好的肢体恢复效果，通过电动伸缩杆一的调节，能使得使用者以较为舒适的姿势，拉动拉环进行训练。
29.优选的，所述定位组件包括定位块、第一滑槽、定位滑块、安装孔、限位螺栓、定位孔、吸盘、排气口；
30.定位块，固定连接在底板的底部，所述定位块的内部开设有第一滑槽，所述第一滑槽的内部滑动连接有定位滑块，所述定位块的一侧开设有安装孔，所述安装孔的内部安装有限位螺栓，所述定位滑块靠近限位螺栓的一侧开设有定位孔，所述定位孔设置有两个；
31.吸盘，固定安装在定位滑块的底部，所述吸盘靠近限位螺栓的一侧开设有排气口，所述排气口与吸盘的内部相连通。
32.通过采用上述技术方案，便于对定位滑块进行调节，在定位滑块收缩时，便于装置移动到其他位置使用，在定位滑块伸长时，配合排气口抽气，能紧固地将吸盘与地面吸附住，进而将装置固定住。
33.优选的，所述座椅板的顶部固定安装有海绵垫层一，所述座椅板的顶部对称固定有扶手架，所述扶手架位于海绵垫层一的两侧，所述靠背板的一侧固定连接有海绵垫层二，所述靠背板的一侧固定安装有靠枕，所述靠枕位于海绵垫层二的上方。
34.通过采用上述技术方案，海绵垫层一、靠枕和海绵垫层二的设置，能提高使用者的舒适度，扶手架能对使用者进行阻挡，防止使用者从座椅板上滑落。
35.与现有技术相比，本发明的有益效果是：本装置能够对脚部肢体的恢复装置，进行位置的调节，便于不同身高的人群使用，提高了装置的适用范围，同时也能进行脚踝部分的单独训练，针对性更强，使得装置的恢复效率更高。
36.1、通过设置电动伸缩杆二、辅助滑板和第二弹簧，使得本装置能进行脚部恢复训练，配合螺纹杆和固定块二，能实现放置板位置的调节，进而适应不同的人群使用，同时也能进行脚踝部分的单独训练，针对性更强，使得本装置的恢复效率更高，解决了装置的结构为一体式固定，不便于进行组件的位置调节，在对于不同的人使用时，由于身高和体重等因素影响，使用过程较为不便，恢复训练较为单一，使得肢体恢复的效率较低的问题，提高了本装置的适用范围。
37.2、通过设置恢复组件，能对使用者的手部肢体进行恢复训练，进而减少麻醉的副作用，起到更好的肢体恢复效果，通过电动伸缩杆一的调节，能使得使用者以较为舒适的姿势，拉动拉环进行训练，提高了装置的适用性，海绵垫层一、靠枕和海绵垫层二的设置，能提高使用者的舒适度。
38.3、通过设置定位组件，能将定位滑块伸长或是收缩，收缩时便于装置移动到其他位置使用，在定位滑块伸长时，配合排气口抽气，能紧固地将吸盘与地面吸附住，进而将装置固定住，减少了装置的晃动，提高了装置使用的安全性。
附图说明

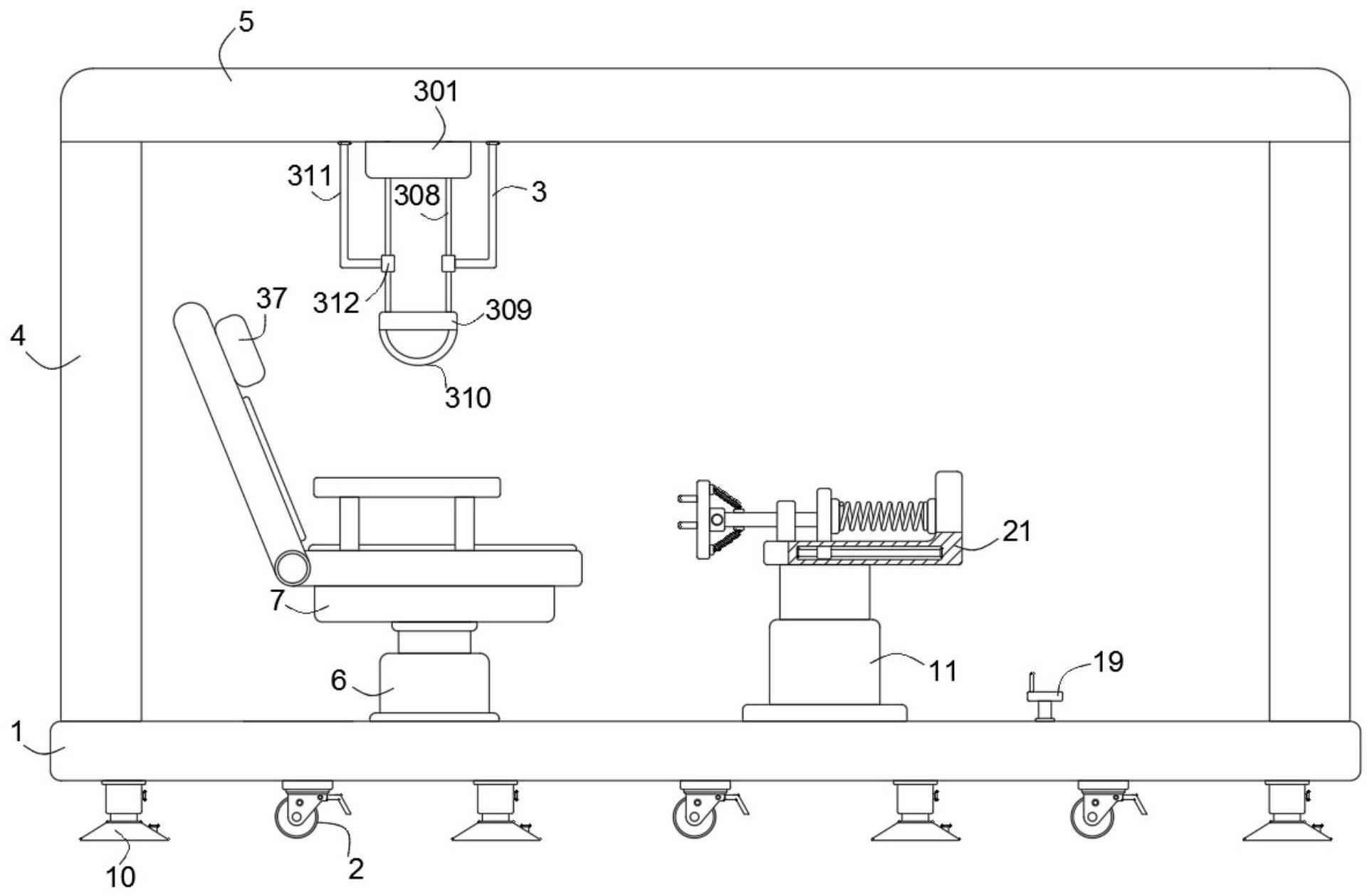

39.图1为本发明主剖视结构示意图；
40.图2为本发明中螺纹杆安装结构示意图；
41.图3为本发明中辅助滑板安装结构示意图；
42.图4为本发明中定滑轮安装结构示意图；
43.图5为本发明中座椅板安装结构示意图；
44.图6为本发明中定位组件结构示意图。
45.图中：1、底板；2、万向轮；3、恢复组件；301、安装板；302、安装槽；303、支撑杆；304、定滑轮；305、固定块一；306、第一伸缩杆；307、第一弹簧；308、弹性绳；309、连接块；310、拉环；311、限位杆；312、限位块；4、支撑柱；5、顶板；6、电动伸缩杆一；7、安装块；8、座椅板；9、靠背板；10、定位组件；1001、定位块；1002、第一滑槽；1003、定位滑块；1004、安装孔；1005、限位螺栓；1006、定位孔；1007、吸盘；1008、排气口；11、电动伸缩杆二；12、第二滑槽；13、螺纹杆；14、固定块二；15、辅助块；16、从动轮；17、第一转轴；18、主动轮；19、转盘；20、转动把手；21、连接板；22、第三滑槽；23、导向杆；24、辅助滑板；25、第二弹簧；26、固定杆；27、限位板；28、转动块；29、放置板；30、固定块三；31、第三弹簧；32、固定块四；33、绷紧带；34、海绵垫层一；35、扶手架；36、海绵垫层二；37、靠枕。
具体实施方式
46.下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。
47.请参阅图1-6，本发明提供一种技术方案：一种用于四肢麻醉用的恢复装置，包括底板1和对称安装在底板1底部的万向轮2，底板1的顶部四周固定连接有支撑柱4，支撑柱4的顶部固定连接有顶板5，顶板5的底部一侧设置有恢复组件3；
48.电动伸缩杆一6，安装在底板1的顶部一侧，电动伸缩杆一6的底部与底板1固定连接，电动伸缩杆一6的伸缩杆顶端固定连接有安装块7；
49.座椅板8，安装在安装块7的顶端，座椅板8的一侧转动连接有靠背板9；
50.定位组件10，对称设置在底板1的底部；
51.电动伸缩杆二11，电动伸缩杆二11安装在底板1的顶部另一侧，电动伸缩杆二11的底部与底板1相贴合；
52.第二滑槽12，开设在底板1的内部靠近电动伸缩杆二11的一侧，第二滑槽12的内部安装有螺纹杆13，螺纹杆13的一侧外部连接有固定块二14，螺纹杆13的另一侧转动连接有辅助块15；
53.从动轮16，固定连接在螺纹杆13的另一端。
54.螺纹杆13与底板1转动连接，固定块二14为对称设置，固定块二14与螺纹杆13螺纹连接，固定块二14的顶部与电动伸缩杆二11的底部固定连接，辅助块15与底板1固定连接，底板1的顶部转动连接有第一转轴17，第一转轴17位于电动伸缩杆二11的一侧。
55.第一转轴17的底部位于第二滑槽12的内部，第一转轴17的底部与底板1转动连接，第一转轴17的下部外侧固定连接有主动轮18，主动轮18与从动轮16啮合连接，第一转轴17的顶端固定连接有转盘19，转盘19的顶部固定连接有转动把手20。
56.电动伸缩杆二11的顶部固定连接有连接板21，连接板21为l形设置，连接板21的内部开设有第三滑槽22，第三滑槽22的内部固定连接有导向杆23，连接板21的顶部安装有辅助滑板24，辅助滑板24的底部位于第三滑槽22的内部，辅助滑板24与导向杆23滑动连接。
57.辅助滑板24的一侧的固定连接有第二弹簧25，第二弹簧25为对称设置，第二弹簧25远离辅助滑板24的一侧与连接板21固定连接，辅助滑板24的另一侧固定连接有固定杆26，固定杆26的总部外侧滑动连接有限位板27，限位板27与连接板21固定连接。
58.固定杆26远离辅助滑板24的一端转动连接有转动块28，转动块28的一侧固定连接有放置板29，固定杆26靠近转动块28的一侧对称固定有固定块三30，固定块三30的顶部固定连接有第三弹簧31，放置板29的一侧对称固定有固定块四32，固定块四32与第三弹簧31固定连接，放置板29的另一侧安装有绷紧带33。
59.实施例一：如图1-3所示，使用者坐在座椅板8上，转动转动把手20带动转盘19转动，转盘19带动第一转轴17和主动轮18转动，主动轮18带动从动轮16和螺纹杆13转动，螺纹杆13转动使得固定块二14带动电动伸缩杆二11移动，便于将装置移动到合适的位置，进而适应不同人群的使用，使用者将脚通过绷紧带33固定在放置板29上，通过脚踝的运动，带动放置板29以转动块28为轴转动，第三弹簧31起到复位的作用，进而能对脚踝部进行恢复训练，使用者再通过腿部的屈伸，带动放置板29挤压固定杆26，固定杆26带动辅助滑板24挤压第二弹簧25，限位板27和导向杆23起到辅助和限位的作用，当使用者腿部卸去力后，第二弹簧25的弹力带动辅助滑板24和固定杆26反向移动，固定杆26带动转动块28复位，进而实现使用者腿部的屈伸训练，能灵活应对不同人群使用。
60.恢复组件3包括安装板301、安装槽302、支撑杆303、定滑轮304、固定块一305、第一伸缩杆306、第一弹簧307、弹性绳308、连接块309、拉环310、限位杆311、限位块312；
61.安装板301，固定连接在顶板5的底部，安装板301的内部开设有安装槽302，安装槽302的内部对称固定有支撑杆303，支撑杆303的一侧安装有定滑轮304，定滑轮304的外侧绕接有弹性绳308，弹性绳308的一端固定连接有固定块一305，两个固定块一305的内部固定连接有第一伸缩杆306，固定块一305的内侧安装有第一弹簧307，第一弹簧307位于第一伸缩杆306的外侧，第一弹簧307与固定块一305固定连接；
62.连接块309，固定连接在弹性绳308的另一端，连接块309的底部固定连接有拉环310；
63.限位杆311，固定连接在顶板5的底部，限位杆311对称安装在安装板301的两侧，限位杆311远离顶板5的一侧固定连接有限位块312，弹性绳308与限位块312滑动连接。
64.实施例二：如图1和图4所示，使用者拉动拉环310，拉环310带动连接块309和弹性绳308下拉，两侧的弹性绳308下拉带动固定块一305向两侧拉动，同时带动第一伸缩杆306和第一弹簧307伸长，当使用者减少用力后，第一弹簧307的弹力带动弹性绳308向中间收
紧，弹性绳308带动连接块309和拉环310上升复位，限位块312起到限位作用，进而实现使用者手部的恢复训练，使得使用者的四肢同步训练，提高了恢复训练的效率。
65.定位组件10包括定位块1001、第一滑槽1002、定位滑块1003、安装孔1004、限位螺栓1005、定位孔1006、吸盘1007、排气口1008；
66.定位块1001，固定连接在底板1的底部，定位块1001的内部开设有第一滑槽1002，第一滑槽1002的内部滑动连接有定位滑块1003，定位块1001的一侧开设有安装孔1004，安装孔1004的内部安装有限位螺栓1005，定位滑块1003靠近限位螺栓1005的一侧开设有定位孔1006，定位孔1006设置有两个；
67.吸盘1007，固定安装在定位滑块1003的底部，吸盘1007靠近限位螺栓1005的一侧开设有排气口1008，排气口1008与吸盘1007的内部相连通。
68.座椅板8的顶部固定安装有海绵垫层一34，座椅板8的顶部对称固定有扶手架35，扶手架35位于海绵垫层一34的两侧，靠背板9的一侧固定连接有海绵垫层二36，靠背板9的一侧固定安装有靠枕37，靠枕37位于海绵垫层二36的上方。
69.实施例三：如图5和图6所示，转动限位螺栓1005，将定位滑块1003向上滑动，再将转动限位螺栓1005与第二个定位孔1006卡接，使得吸盘1007的底端高于万向轮2的底端，进而实现装置的推动，方便移动到其他位置使用，当需要定位时，向外转动限位螺栓1005，将定位滑块1003下滑，使得限位螺栓1005与第一个定位孔1006卡接，使得使得吸盘1007的底端低于万向轮2的底端，使得吸盘1007与地面贴合固定，通过排气口1008抽气，能进一步提高吸盘1007的贴合紧密性，进而提高装置的稳定性。
70.工作原理：在使用该装置时，首先，1-6所示，使用者坐在座椅板8上，转动转动把手20带动转盘19转动，转盘19带动第一转轴17和主动轮18转动，便于将装置移动到合适的位置，通过脚踝的运动，带动放置板29以转动块28为轴转动，进而能对脚踝部进行恢复训练，使用者再通过腿部的屈伸，带动放置板29挤压固定杆26，固定杆26带动辅助滑板24挤压第二弹簧25，进而实现使用者腿部的屈伸训练，能灵活应对不同人群使用；
71.使用者拉动拉环310，拉环310带动连接块309和弹性绳308下拉，实现带动第一伸缩杆306和第一弹簧307伸长，当使用者减少用力后，第一弹簧307的弹力能带动拉环310上升复位，进而实现使用者手部的恢复训练，使得使用者的四肢同步训练，提高了恢复训练的效率；
72.转动限位螺栓1005，将转动限位螺栓1005与第二个定位孔1006卡接，进而实现装置的推动，当需要定位时，将转动限位螺栓1005与第一个定位孔1006卡接，使得吸盘1007与地面贴合固定，通过排气口1008抽气，能进一步提高吸盘1007的贴合紧密性，进而提高装置的稳定性。
73.本说明书中未作详细描述的内容属于本领域专业技术人员公知的现有技术。
74.尽管参照前述实施例对本发明进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换，凡在本发明的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本发明的保护范围之内。
