1.本实用新型设计儿童娱乐设施技术领域，尤其涉及一种敲打式吊挂音片装置。


背景技术：

2.儿童娱乐设施集知识性、趣味性、科学性于一体，深受广大儿童的普遍喜爱，对丰富儿童的娱乐生活，锻炼儿童的体魄陶冶儿童的情操，解放大人的双手，儿童娱乐设备发挥了积极的作用，现在儿童娱乐设施花样百出，给小朋友带来无限乐趣，一些新奇的安全的游乐设施更会受到欢迎。
3.为了更好的激发儿童的兴趣以及开发儿童的音乐潜能，现有敲打式发声装置玩具的结构较为简单，其可玩性较低，趣味性差，音色和响度比较单一。
4.因此，发明一种趣味性强的敲打式吊挂音片装置，是本领域技术人员亟待解决的技术问题。


技术实现要素：

5.针对现有技术中的不足，本实用新型的目的在于提供一种敲打式吊挂音片装置，能够反复敲打且快速复位，一次敲打两次发声，发声持续时间长且能够提供不同的音色和响度，趣味性强，还可以摆放或悬挂设置，为小朋友提供新的娱乐体验。
6.本实用新型提供如下技术方案：一种敲打式吊挂音片装置，包括发声装置，传音管，发声口和敲击锤，所述发声装置设为若干个，发声装置包括有安装箱，安装箱上侧中间部位设有支撑架，所述支撑架上连接有底座，所述底座上设有若干发音片，所述安装箱正前侧设有通孔，所述通孔内自远离安装箱一侧依次设有敲击部和导杆，所述导杆上设有硬质弹簧，所述敲击部完全裸露在安装箱外侧，所述硬质弹簧设置在安装箱内侧，所述导杆远离敲击部的另一侧连接在发音片上；所述传音管设置在发声装置的上侧，所述传音管的末端设有发声口。
7.优选的，所述发声装置还包括底板，所述底板上设有若干凹槽，所述传音管设置在凹槽内。
8.优选的，所述传音管设置为不同长度，由长至短依次排布。
9.优选的，所述发音片设置为6个，包括有第一发音片，第二发音片，第三发音片，第四发音片，第五发音片和第六发音片，底座的长宽高和所有发音片的长、宽、高完全相同。
10.优选的，所述第一发音片的后端通过合页装置安装在底座上，二者两条长边重合，短边错位。
11.优选的，所述第二发音片的后端通过合页装置安装在第一发音片上，二者两条长边重合，短边错位。
12.优选的，所述第三发音片的后端通过合页装置安装在第二发音片上，二者两条长边重合，短边错位。
13.优选的，所述第四发音片的后端通过合页装置安装在第三发音片上，二者两条长
边重合，短边错位。
14.优选的，所述第五发音片的后端通过合页装置安装在第四发音片上，二者两条长边重合，短边错位。
15.优选的，所述第六发音片的后端通过合页装置安装在第五发音片上，二者两条长边重合，短边错位。
16.优选的，所述底座上侧设有连接机构，所述连接机构与所述支撑杆相连接。
17.优选的，所述导杆远离敲击部的一侧连接第六发音片。
18.优选的，所述敲打式吊挂音片装置侧面设有卡槽，所述敲击锤能够插设在卡槽中。
19.优选的，所述敲打式吊挂音片装置上侧设有悬挂机构，所述悬挂机构包括设置在所述装置顶部相对两侧的两个挂耳部7和支撑两个挂耳部的竖直固定架。
20.优选的，所述敲击锤敲击端由软橡胶材料制成，以避免儿童玩耍过程中被敲击锤误伤的情况发生，提高安全指数。
21.优选的，所述发音片可以设置为不同类型的音色，长宽高相同的发音片，提升趣味性。
22.与现有技术相比，本实用新型具有以下有益效果：
23.（1）本实用新型敲打式吊挂音片装置设有能够反复敲打，反复复位的敲击部，且在复位过程中带动发音片再次发声，依次敲击双次发声，提升趣味性。
24.（2）本实用新型敲打式吊挂音片装置设有长短不同的传音管和数量及音色不同的发音片，能够传递不同的音色和响度。
25.（3）本实用新型敲打式吊挂音片装置设有悬挂装置，提高使用的便捷性。
附图说明
26.为了更清楚地说明本实用新型实施方式的技术方案，下面将对实施方式中所需要使用的附图作简单地介绍，应当理解，以下附图仅示出了本实用新型的某些实施例，因此不应被看作是对范围的限定，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他相关的附图。
27.图1是本实用新型敲打式吊挂音片装置剖视图。
28.图2是本实用新型发音片结构示意图。
29.图3是本实用新型发声装置结构剖析图。

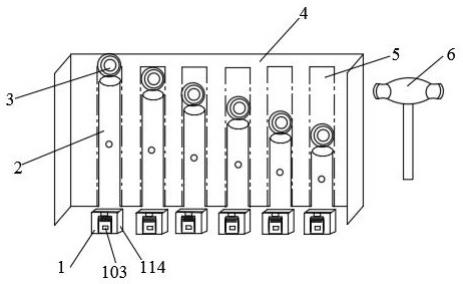

30.图4是本实用新型敲打式吊挂音片装置整体主视图。
31.图中：1、发声装置；101、敲击部；102、硬质弹簧；103、导杆；104、通孔；105、支撑架；106、连接机构；107、合页装置；108、第一发音片；109、第二发音片；110、第三发音片；111、第四发音片；112、第五发音片；113、第六发音片；114、安装箱；115、底座；2、传音管；3、发声口；4、底板；5、凹槽；6、敲击锤；601、卡槽；7、挂耳部。
具体实施方式
32.为使本实用新型实施方式的目的、技术方案和优点更加清楚，下面将结合本实用新型实施方式中的附图，对本实用新型实施方式中的技术方案进行清楚、完整地描述；显然，所描述的实施方式是本实用新型一部分实施方式，而不是全部的实施方式。基于本实用
新型中的实施方式，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其他实施方式，都属于本实用新型保护的范围。
33.因此，以下对在附图中提供的本实用新型的实施方式的详细描述并非旨在限制要求保护的本实用新型的范围，而是仅仅表示本实用新型的选定实施方式；基于本实用新型中的实施方式，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其他实施方式，都属于本实用新型保护的范围。
34.请参阅图1-4， 一种敲打式吊挂音片装置，包括发声装置1，传音管2，发声口3和敲击锤6，所述发声装置1设为若干个，发声装置1包括有安装箱114，安装箱上侧中间部位设有支撑架105，所述支撑架105上连接有底座115，所述底座115上设有若干发音片，所述安装箱114正前侧设有通孔104，所述通孔104内自远离安装箱一侧依次设有敲击部101和导杆103，所述导杆103上设有硬质弹簧102，所述敲击部101完全裸露在安装箱114外侧，所述硬质弹簧102设置在安装箱114内侧，所述导杆103远离敲击部101的另一侧连接在发音片上；所述传音管2设置在发声装置1的上侧，所述传音管2的末端设有发声口3。
35.所述发声装置1还包括底板4，所述底板4上设有若干凹槽5，所述传音管设置在凹槽内。
36.所述传音管2设置为不同长度，由长至短依次排布。
37.所述发音片设置为6个，包括有第一发音片108，第二发音片109，第三发音片110，第四发音片111，第五发音片112和第六发音片113，底座115的长宽高和所有发音片的长、宽、高完全相同。
38.所述第一发音片108的后端通过合页装置107安装在底座115上，二者两条长边重合，短边错位。
39.所述第二发音片109的后端通过合页装置107安装在第一发音片108上，二者两条长边重合，短边错位。
40.所述第三发音片110的后端通过合页装置107安装在第二发音片109上，二者两条长边重合，短边错位。
41.所述第四发音片111的后端通过合页装置107安装在第三发音片110上，二者两条长边重合，短边错位。
42.所述第五发音片112的后端通过合页装置107安装在第四发音片111上，二者两条长边重合，短边错位。
43.所述第六发音片113的后端通过合页装置107安装在第五发音片112上，二者两条长边重合，短边错位。
44.所述底座115上侧设有连接机构106，所述连接机构106与所述支撑杆105相连接。
45.所述导杆103远离敲击部101的一侧连接第六发音片113。
46.所述敲打式吊挂音片装置侧面设有卡槽601，所述敲击锤6能够插设在卡槽601中。
47.所述敲打式吊挂音片装置上侧设有悬挂机构，所述悬挂机构包括设置在所述装置顶部相对两侧的两个挂耳部7和支撑两个挂耳部的竖直固定架。
48.所述敲击锤6敲击端由软橡胶材料制成，以避免儿童玩耍过程中被敲击锤误伤的情况发生，提高安全指数。
49.所述发音片可以设置为不同类型的音色，长宽高相同的发音片，提升趣味性。
50.所述发声装置1中，从左到右可以依次设置不同音色相同数量的发音片。
51.所述发声装置1中，从左到右可以依次设置不同数量的发音片，数量可以依次减少或依次增多。
52.所述敲击部101内径略微小于通孔104内径，在硬质弹簧102的作用下能够反复复位。
53.所述单个发声装置1中发音片的数量不小于3。
54.工作原理
55.利用敲击锤去敲打敲击部，敲击部传递能量给导杆，所述导杆带动第六音片振动，进而依次撞击其后的音片，发出声音，并通过传音管和发声口传出声音，所述敲击部在硬质弹簧的作用下，能够恢复原位，在弹簧复位的过程中，带动发音片再次发声，依次敲击不同的敲击部，所发出的声音也不同，增强趣味性，为小朋友提供了新的娱乐体验。
