1.本发明涉及瑜伽砖技术领域，具体为一种可收纳折叠的瑜伽砖。


背景技术：

2.瑜伽砖是为初级瑜伽练习者与柔韧性差的练习者提供的一种辅助工具，帮助调整姿势，辅助身体达到一些动作。
3.但是现有的瑜伽砖使用的过程中可能会需要将瑜伽砖进行堆积，而在堆积瑜伽砖的过程中，由于其大多采用将瑜伽砖直接进行堆积的，从而导致在练习的过程翻转身体等时容易导致堆积的瑜伽砖出现倾斜，从而容易使得上方的瑜伽砖出现掉落的情况。


技术实现要素：

4.本发明的目的在于提供一种可收纳折叠的瑜伽砖，解决了背景技术中所提出现有的瑜伽砖使用的过程中可能会需要将瑜伽砖进行堆积，而在堆积瑜伽砖的过程中，由于其大多采用将瑜伽砖直接进行堆积的，从而导致在练习的过程翻转身体等时容易导致堆积的瑜伽砖出现倾斜，从而容易使得上方的瑜伽砖出现掉落的问题。
5.为实现上述目的，本发明提供如下技术方案：一种可收纳折叠的瑜伽砖，包括第一瑜伽砖和第二瑜伽砖，所述第一瑜伽砖和第二瑜伽砖相对的一侧壁上方设置有旋转轴，且第一瑜伽砖和第二瑜伽砖底部外壁均开设有第二圆形槽口，所述第一瑜伽砖和第二瑜伽砖底部内壁均开设有第三圆形槽口，且第一瑜伽砖和第二瑜伽砖上方开设有第一圆形槽口，所述第一瑜伽砖和第二瑜伽砖上方内腔开设有第四圆形槽口，且第四圆形槽口内腔设置有按压块，所述第一瑜伽砖和第二瑜伽砖于第三圆形槽口上方固定安装有圆形套管；
6.所述圆形套管内腔相对的两侧壁设置有第一滑动机构，所述第一滑动机构包括两个第一滑槽和两个第一滑块，两个所述第一滑槽分别开设于圆形套管内腔相对的两侧壁，且两个第一滑槽内腔均滑动安装有第一滑块，两个所述第一滑块相对的一侧壁固定安装有移动杆。
7.作为本发明的一种优选实施方式，所述圆形套管相对的两侧壁分别开设有矩形槽，且矩形槽内腔设置有第二滑动机构，所述第二滑动机构包括两个四个第二滑槽和两个第二滑块，四个所述第二滑槽分别开设于两个矩形槽内腔相对的两侧壁，且两两相互对称，四个所述第二滑槽两两相互对称的一侧分别滑动安装有第二滑块，两个所述第二滑块两端分别滑动连接于四个两两相互对称的第二滑槽内腔。
8.作为本发明的一种优选实施方式，两个所述第一滑块靠近两个矩形槽的一侧壁分别活动安装有两个两两相互对称的第一活动杆，且两个第一活动杆另一端分别活动连接于第二滑块上。
9.作为本发明的一种优选实施方式，两个所述第二滑块远离第一活动杆的一侧壁活动安装有第二活动杆，且第二活动杆另一端活动连接于第三滑动机构。
10.作为本发明的一种优选实施方式，所述第三滑动机构包括四个第三滑槽和四个第
三滑块，四个所述第三滑槽分别开设于瑜伽砖内腔相对的两侧壁，且四个第三滑槽两两之间相互对称，四个两两相互对称的第三滑槽内腔分别滑动安装有第三滑块，且四个第三滑块两两之间相互对称，四个所述两两相互对称的第三滑块相对的一侧壁均固定安装有连接板，且两个连接板两端分别固定连接于四个两两相互对称的第三滑块上，四个所述两两相互对称的第三滑块靠近第二滑块的一侧壁均活动安装有第二活动杆。
11.作为本发明的一种优选实施方式，四个所述两两相互对称的第三滑块上方固定安装有连接杆，且连接杆上方固定安装有第一限位球。
12.作为本发明的一种优选实施方式，所述第一瑜伽砖和第二瑜伽砖上方均开设有四个两两相互对称的矩形槽口，且矩形槽口于第一瑜伽砖和第二瑜伽砖内部设置的四个连接杆相互平行。
13.作为本发明的一种优选实施方式，所述第一瑜伽砖和第二瑜伽砖底部开设有四个两两相互对称的插接槽，且插接槽内腔相对的两侧壁均固定安装有矩形筒，且矩形筒内腔设置有复位弹簧，两个所述复位弹簧另一端固定安装有第二限位球。
14.与现有技术相比，本发明的有益效果如下：
15.本发明一种可收纳折叠的瑜伽砖，通过翻转第二瑜伽砖使得第二瑜伽砖位于第一瑜伽砖上方，而此时通过工作人员按压第二圆形槽口，使得第二圆形槽口能够于移动杆进行接触，从而使得此时的移动杆能够在圆形套管内设置的第一滑动机构上进行移动，而因为第一滑动机构于第二滑动机构之间的第一滑块和第二滑块通过第一活动杆进行活动连接的，从而能够拉动第二滑动机构上的第二滑块进行移动，而因为第二滑块于第三滑动机构上的第三滑块之间通过第二活动杆进行活动连接的，从而使得第三滑块能够进行移动，从而使得此时的第三滑块上固定安装连接杆能够进行移动，当连接杆进行移动时，此时能够从第一瑜伽砖上方开设的矩形槽口进入第二瑜伽砖底部设置的插接槽内，从而通过连接杆上的第一限位球挤压插接槽内的第二限位球，使其在复位弹簧的辅助下能够进行移动，从而使得此时的第一限位球位于第二限位球上，从而能够将其进行限位，使得第一瑜伽砖于第二瑜伽砖之间能够固定，且在放置的过程中占用空间较小，便于收纳，且不容易让上方的瑜伽砖倒塌。
附图说明
16.通过阅读参照以下附图对非限制性实施例所作的详细描述，本发明的其它特征、目的和优点将会变得更明显：

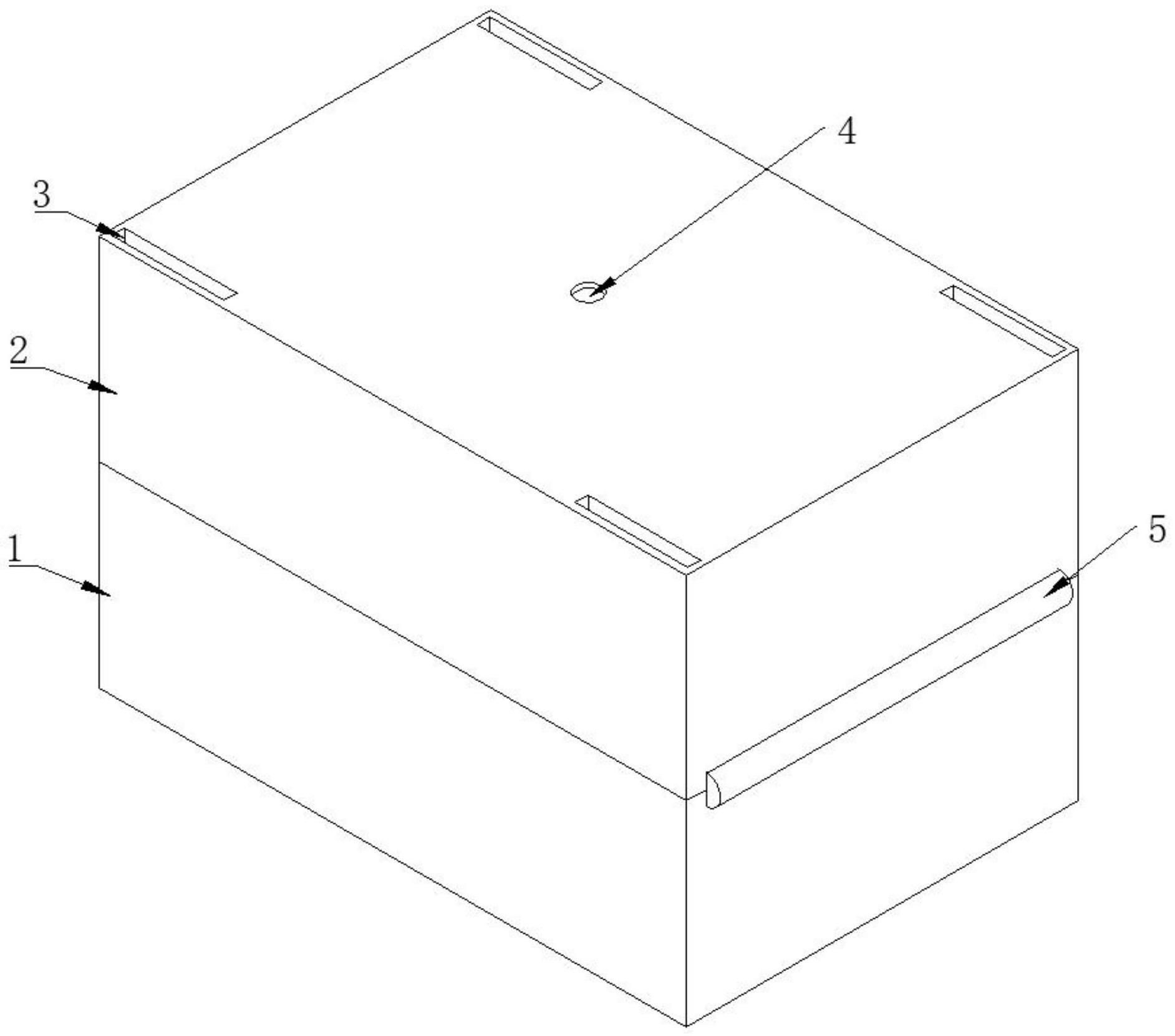

17.图1为本发明一种可收纳折叠的瑜伽砖的立体结构示意图；
18.图2为本发明一种可收纳折叠的瑜伽砖的剖视(一)结构示意图；
19.图3为本发明一种可收纳折叠的瑜伽砖的a处局部结构示意图；
20.图4为本发明一种可收纳折叠的瑜伽砖的剖视(二)结构示意图；
21.图5为本发明一种可收纳折叠的瑜伽砖的b处局部结构示意图；
22.图6为本发明一种可收纳折叠的瑜伽砖的插接槽结构示意图。
23.图中：1、第一瑜伽砖；2、第二瑜伽砖；3、矩形槽口；4、第一圆形槽口；5、旋转轴；6、第二圆形槽口；7、第三圆形槽口；8、移动杆；9、第一滑槽；10、第一滑块；11、第一活动杆；12、第二滑槽；13、第二滑块；14、第二活动杆；15、第四圆形槽口；16、按压块；17、第三滑块；18、
连接板；19、连接杆；20、第一限位球；21、矩形筒；22、复位弹簧；23、第二限位球；24、第三滑槽；25、圆形套管；26、矩形槽；27、插接槽。
具体实施方式
24.为使本发明实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施方式，进一步阐述本发明。
25.在本发明的描述中，需要理解的是，术语“上”、“下”、“前”、“后”、“左”、“右”、“顶”、“底”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本发明和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本发明的限制。
26.请参阅图1-6，本发明提供一种技术方案：一种可收纳折叠的瑜伽砖，包括第一瑜伽砖1和第二瑜伽砖2，第一瑜伽砖1和第二瑜伽砖2相对的一侧壁上方设置有旋转轴5，且第一瑜伽砖1和第二瑜伽砖2底部外壁均开设有第二圆形槽口6，第一瑜伽砖1和第二瑜伽砖2底部内壁均开设有第三圆形槽口7，且第一瑜伽砖1和第二瑜伽砖2上方开设有第一圆形槽口4，第一瑜伽砖1和第二瑜伽砖2上方内腔开设有第四圆形槽口15，且第四圆形槽口15内腔设置有按压块16，第一瑜伽砖1和第二瑜伽砖2于第三圆形槽口7上方固定安装有圆形套管25，圆形套管25内腔相对的两侧壁设置有第一滑动机构，第一滑动机构包括两个第一滑槽9和两个第一滑块10，两个第一滑槽9分别开设于圆形套管25内腔相对的两侧壁，且两个第一滑槽9内腔均滑动安装有第一滑块10，两个第一滑块10相对的一侧壁固定安装有移动杆8。
27.圆形套管25相对的两侧壁分别开设有矩形槽26，且矩形槽26内腔设置有第二滑动机构，第二滑动机构包括两个四个第二滑槽12和两个第二滑块13，四个第二滑槽12分别开设于两个矩形槽26内腔相对的两侧壁，且两两相互对称，四个第二滑槽12两两相互对称的一侧分别滑动安装有第二滑块13，两个第二滑块13两端分别滑动连接于四个两两相互对称的第二滑槽12内腔。本设置中，确定了第二滑动机构的组成部分，保证了其能够带动第三滑动机构进行移动。
28.两个第一滑块10靠近两个矩形槽26的一侧壁分别活动安装有两个两两相互对称的第一活动杆11，且两个第一活动杆11另一端分别活动连接于第二滑块13上。本设置中，确定了第一活动杆11的安装位置以及连接关系。
29.两个第二滑块13远离第一活动杆11的一侧壁活动安装有第二活动杆14，且第二活动杆14另一端活动连接于第三滑动机构。本设置中，确定了第二活动杆14的安装位置，以及连接关系。
30.第三滑动机构包括四个第三滑槽24和四个第三滑块17，四个第三滑槽24分别开设于瑜伽砖内腔相对的两侧壁，且四个第三滑槽24两两之间相互对称，四个两两相互对称的第三滑槽24内腔分别滑动安装有第三滑块17，且四个第三滑块17两两之间相互对称，四个两两相互对称的第三滑块17相对的一侧壁均固定安装有连接板18，且两个连接板18两端分别固定连接于四个两两相互对称的第三滑块17上，四个两两相互对称的第三滑块17靠近第二滑块13的一侧壁均活动安装有第二活动杆14。本设置中，确定了第三滑动机构的安装位置，保证了其能够在第二活动杆14的推动下进行移动。
31.四个两两相互对称的第三滑块17上方固定安装有连接杆19，且连接杆19上方固定
安装有第一限位球20。本设置中，确定了第一限位球20的安装位置。
32.第一瑜伽砖1和第二瑜伽砖2上方均开设有四个两两相互对称的矩形槽口3，且矩形槽口3于第一瑜伽砖1和第二瑜伽砖2内部设置的四个连接杆19相互平行。本设置中，确定了矩形槽口3的开设位置，保证了第一限位球20能够插接在插接槽27内。
33.第一瑜伽砖1和第二瑜伽砖2底部开设有四个两两相互对称的插接槽27，且插接槽27内腔相对的两侧壁均固定安装有矩形筒21，且矩形筒21内腔设置有复位弹簧22，两个复位弹簧22另一端固定安装有第二限位球23。本设置中，确定了插接槽27的位置，以及第二限位球23的安装位置，使得通过连接杆19上的第一限位球20挤压插接槽27内的第二限位球23，使其在复位弹簧22的辅助下能够进行移动，从而使得此时的第一限位球20位于第二限位球23上，从而能够将其进行限位，使得第一瑜伽砖1于第二瑜伽砖2之间能够固定，且在放置的过程中占用空间较小，便于收纳，且不容易让上方的瑜伽砖倒塌。
34.需要说明的是，本发明为一种可收纳折叠的瑜伽砖，各个件均为通用标准件或本领域技术人员知晓的部件，其结构和原理都为本技术人员均可通过技术手册得知或通过常规实验方法获知。
35.工作原理：首先通过翻转第二瑜伽砖2使得第二瑜伽砖2位于第一瑜伽砖1上方，而此时通过工作人员按压第二圆形槽口6，使得第二圆形槽口6能够于移动杆8进行接触，从而使得此时的移动杆8能够在圆形套管25内设置的第一滑动机构上进行移动，而因为第一滑动机构于第二滑动机构之间的第一滑块10和第二滑块13通过第一活动杆11进行活动连接的，从而能够拉动第二滑动机构上的第二滑块13进行移动，而因为第二滑块13于第三滑动机构上的第三滑块17之间通过第二活动杆14进行活动连接的，从而使得第三滑块17能够进行移动，从而使得此时的第三滑块17上固定安装连接杆19能够进行移动，当连接杆19进行移动时，此时能够从第一瑜伽砖1上方开设的矩形槽口3进入第二瑜伽砖2底部设置的插接槽27内，从而通过连接杆19上的第一限位球20挤压插接槽27内的第二限位球23，使其在复位弹簧22的辅助下能够进行移动，从而使得此时的第一限位球20位于第二限位球23上，从而能够将其进行限位，使得第一瑜伽砖1于第二瑜伽砖2之间能够固定，且在放置的过程中占用空间较小，便于收纳，且不容易让上方的瑜伽砖倒塌，当不使用的过程中通过按压第二瑜伽砖2上方的按压块16使得按压块16挤压要移动杆8向下移动，从而使得第一瑜伽砖1于第二瑜伽砖2之间的限位机构分离。
