一种引体向上组合式体测装置

1.本发明涉及体育运动器械技术领域,具体涉及一种引体向上组合式体测装置。


背景技术:

2.体能测试用于对测试者身体运动能力进行测试,以评价测试者体质状况和体育锻炼效果。体能测试主要包含往返跑、长跑、摸高和引体向上等测试项目,是衡量男性体质的重要参考标准和项目之一。引体向上是指依靠自身力量克服自身体重向上做功的垂吊练习,主要用于测试上肢肌肉力量、臂力以及腰腹力量。在进行引体向上体测时,可以借助一些体测装置,辅助进行计数,从而对使用者引体向上的成绩进行统计。
3.现有的引体向上组合式体测装置,一般包括框架、横梁和计数器等部件,横梁设于框架上,计数器设于横梁上方,计数器用于检测使用者引体向上的次数。使用时,使用者手抓横梁,手臂用力牵拉身体做引体向上。此时,计时器对使用者引体向上的次数进行计数,从而对使用者做引体向上的次数进行统计。
4.但现有的引体向上组合式体测装置,在使用者进行引体向上测试时,大都通过测试使用者身体上下往返的次数来统计引体向上的成绩,不注重使用者做引体向上时动作的准确性,会出现使用者身体动作不标准时仍然进行计数,从而难以保证使用者进行引体向上时动作的准确性,难以准确测量使用者引体向上的实际成绩。


技术实现要素:

5.本发明的目的是为了克服现有技术中的问题,提供一种引体向上组合式体测装置,只在使用者引体向上至固定位置时,才进行计数测量,从而保证使用者进行引体向上测试时,动作的准确性,从而提升引体向上体测的精准性。
6.本发明提供了一种引体向上组合式体测装置,包括框架和横梁,还包括:
7.支架,一端固连于框架的顶端;
8.顶板,与支架另一端铰接,所述顶板设于所述横梁的上方;
9.连杆机构,包括箱体、滑杆和连杆,所述箱体固连于所述框架顶端,所述框架上设有水平方向的第一滑槽,所述滑杆滑动连接于所述第一滑槽内,滑杆的一端固连有滑块,所述连杆底端固连于所述顶板的上方,连杆的上端设有竖直方向的第二滑槽,所述滑块滑动连接于所述第二滑槽内;
10.行程开关,设于所述箱体内,所述滑杆远离滑块一端能与所述行程开关抵接,当滑杆远离滑块一端与行程开关抵接时行程开关触发;
11.控制器,与所述行程开关电连接,所述控制器用于统计行程开关触发的次数,控制器电连接有显示器,所述显示器用于显示行程开关的触发次数。
12.较佳地,还包括磁吸机构,所述磁吸机构包括电磁铁和衔铁,所述衔铁固连于所述滑杆远离滑块一端,所述电磁铁设于箱体内,所述电磁铁能与所述控制器电连接,所述电磁铁能与滑杆上的衔铁抵接,所述行程开关设于电磁铁靠近滑杆一端,当行程开关触发时,电
磁铁通电。
13.较佳地,还包括腕带,所述腕带穿戴于使用者的手臂上,所述腕带为弹性材料制成,腕带上设有拉力传感器,所述拉力传感器与所述控制器电连接,控制器内预设拉力阈值,拉力传感器用于检测腕带所受拉力,当腕带所受拉力小于所述预设拉力阈值时,控制器控制电磁铁断电。
14.较佳地,所述滑杆上还设有弹簧,所述弹簧用于向滑杆施加沿第一滑槽长度方向的弹性力。
15.较佳地,所述电磁铁上设有磁吸块,所述磁吸块与所述电磁铁固连,所述磁吸块上设有凹槽,所述衔铁能卡进所述凹槽内,所述行程开关设于所述凹槽内。
16.较佳地,所述顶板下端面设有橡胶垫。
17.较佳地,所述横梁上设有防滑纹。
18.较佳地,所述滑杆上设有耐磨涂层。
19.与现有技术相比,本发明的有益效果是:本发明的一种引体向上组合式体测装置,只在使用者引体向上至固定位置时,才进行计数测量,从而保证使用者进行引体向上测试时,动作的准确性,从而提升引体向上体测的精准性。
20.通过设置磁吸机构,能防止使用者在身体处于高位时,只是通过频繁点头仰头来触发行程开关,进一步保证使用者进行体测时,引体向上动作的准确性,从而进一步提升测量结构的精确性。通过设置腕带和拉力传感器,能在保证引体向上动作的准确性的同时,提升整个装置的自动化程度,从而提升整个装置的使用便捷性。通过设置弹簧,利用弹簧向滑杆施加沿第一滑槽长度方向的弹性力,从而对顶板施加回复力,从而防止滑杆卡死在第一滑槽内。通过设置磁吸块,利用电磁铁通过磁吸块向衔铁施加磁性力,能够提升电磁铁的吸力,将行程开关设于所述凹槽内,利用凹槽进行导向,能够保证衔铁能正常触发行程开关。通过设置橡胶垫,利用橡胶垫进行缓冲,从而能够提升使用者使用的舒适性。通过在横梁上设置防滑纹,能够防止使用者手部从横梁上脱手,从而方便使用者使用。通过设置耐磨涂层,能够提升滑杆的耐磨性,从而提升整个装置的使用寿命。
附图说明

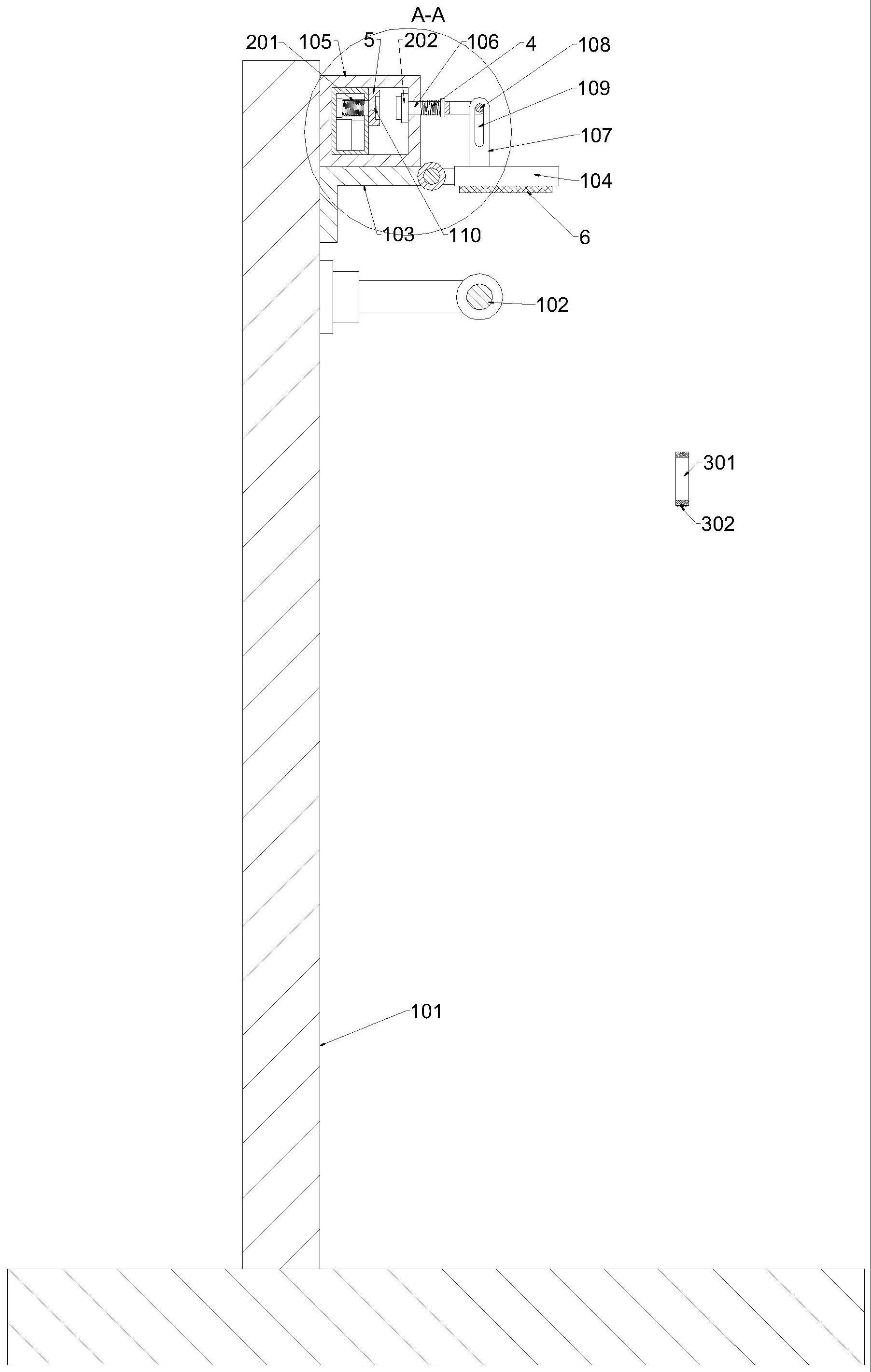

21.图1为本发明的结构示意图;
22.图2为本发明a-a面的结构示意图;
23.图3为本发明箱体内的结构示意图。
24.附图标记说明:
25.101.框架,102.横梁,103.支架,104.顶板,105.箱体,106.滑杆,107.连杆,108.滑块,109.第二滑槽,110.行程开关,201.电磁铁,202.衔铁,301.腕带,302.拉力传感器,4.弹簧,5.磁吸块,6.橡胶垫,7.防滑纹。
具体实施方式
26.下面结合附图1-3,对本发明的具体实施方式进行详细描述,但应当理解本发明的保护范围并不受具体实施方式的限制。基于本发明中的实施例,本领域普通技术人员在没有做出创造性劳动的前提下所获得的所有其他实施例,都属于本发明保护的范围。
27.实施例1:
28.如图1-3所示,本发明提供的一种引体向上组合式体测装置,包括框架101和横梁102,还包括:支架103、顶板104、连杆机构、行程开关110和控制器,支架103一端固连于框架101的顶端;顶板104与支架103另一端铰接,所述顶板104设于所述横梁102的上方;连杆机构包括箱体105、滑杆106和连杆107,所述箱体105固连于所述框架101顶端,所述框架101上设有水平方向的第一滑槽,所述滑杆106滑动连接于所述第一滑槽内,滑杆106的一端固连有滑块108,所述连杆107底端固连于所述顶板104的上方,连杆107的上端设有竖直方向的第二滑槽109,所述滑块108滑动连接于所述第二滑槽109内;行程开关110设于所述箱体105内,所述滑杆106远离滑块108一端能与所述行程开关110抵接,当滑杆106远离滑块108一端与行程开关110抵接时行程开关110触发;控制器与所述行程开关110电连接,所述控制器用于统计行程开关110触发的次数,控制器电连接有显示器,所述显示器用于显示行程开关110的触发次数。
29.现简述实施例1的工作原理:
30.本装置在使用时,使用者双手紧抓横梁102,引体向上,当使用者身体向上运动时,使用者的头部向上顶起顶板104,顶板104被使用者头部顶起绕支架103转动,从而带动顶板104顶端的连杆107转动,在连杆107上第二滑槽109的驱动下,滑块108在第一滑槽内滑动,从而驱动滑块108以及与滑块108连接的滑杆106沿第一滑槽的长度方向运动,直至滑杆106远离滑块108一端与行程开关110抵接,行程开关110被触发,行程开关110触发一次,控制器内进行累加一次,从而对使用者引体向上的次数进行计数,通过显示器对引体向上的次数进行显示。当使用者身体向下运动时,顶板104失去使用者头部对其的支撑,顶板104在自身重力的作用下复位,从而驱动行程开关110复位。由于行程开关110只在滑杆106运动到固定位置时触发,也既只在顶板104转动到预定位置时触发,保证只有使用者引体向上至固定位置时,控制器才进行计数。
31.本发明的一种引体向上组合式体测装置,只在使用者引体向上至固定位置时,才进行计数测量,从而保证使用者进行引体向上测试时,动作的准确性,从而提升引体向上体测的精准性。
32.实施例2:
33.在实施例1的基础上,为了防止使用者在身体处于高位时,只是通过频繁点头仰头来触发行程开关110,进一步保证使用者进行体测时,引体向上动作的准确性,从而进一步提升测量结构的精确性。
34.如图2和3所示,其中,还包括磁吸机构,所述磁吸机构包括电磁铁201和衔铁202,所述衔铁202固连于所述滑杆106远离滑块108一端,所述电磁铁201设于箱体105内,所述电磁铁201能与所述控制器电连接,所述电磁铁201能与滑杆106上的衔铁202抵接,所述行程开关110设于电磁铁201靠近滑杆106一端,当行程开关110触发时,电磁铁201通电。
35.当使用者头部向上顶起顶板104时,顶板104驱动滑杆106向电磁铁201方向运动,当滑杆106上的衔铁202与电磁铁201抵接时,行程开关110被触发,控制器进行计数,控制器控制电磁铁201通电,电磁铁201将衔铁202吸住。当使用者身体完全下沉时,控制器控制电磁铁201断电,衔铁202被释放,顶板104复位。通过设置磁吸机构,能在顶板104被顶起时,将顶板104位置固定,直至使用者身体下降时,顶板104复位,从而防止使用者在身体处于高位
时,只是通过频繁点头和仰头来触发行程开关110,从而使用者进行体测时,进一步保证引体向上动作的准确性,从而进一步提升测量结构的精确性。
36.作为一种优选方案,如图1和2所示,其中,还包括腕带301,所述腕带301穿戴于使用者的手臂上,所述腕带301为弹性材料制成,腕带301上设有拉力传感器302,所述拉力传感器302与所述控制器电连接,控制器内预设拉力阈值,拉力传感器302用于检测腕带301所受实时拉力,当腕带301所受实时拉力小于所述预设拉力阈值时,控制器控制电磁铁201断电。当使用者引体向上时,使用者的手臂发力,手臂发力后手臂上的肌肉隆起,从而将腕带301撑宽,腕带301在撑宽时,腕带301所受实时拉力增大,此时,腕带301所受实时拉力大于预设拉力阈值,当行程开关110被触发时,电磁铁201通电,将顶板104位置固定,此时控制器计数。当使用者身体下降至最低点时,使用者手臂处于放松状态,此时使用者手臂上的肌肉松弛,腕带301上受到的实时拉力降低至小于预设拉力阈值,此时控制器控制电磁铁201断电,顶板104自动复位,从而在保证引体向上动作的准确性的同时,提升整个装置的自动化程度,从而提升整个装置的使用便捷性。
37.作为一种优选方案,如图2和3所示,其中,所述滑杆106上还设有弹簧4,所述弹簧4用于向滑杆106施加沿第一滑槽长度方向的弹性力。通过设置弹簧4,利用弹簧4向滑杆106施加沿第一滑槽长度方向的弹性力,从而对顶板104施加回复力,从而防止滑杆106卡死在第一滑槽内。
38.作为一种优选方案,如图2和3所示,其中,所述电磁铁201上设有磁吸块5,所述磁吸块5与所述电磁铁201固连,所述磁吸块5上设有凹槽,所述衔铁202能卡进所述凹槽内,所述行程开关110设于所述凹槽内。通过设置磁吸块5,利用电磁铁201通过磁吸块向衔铁202施加磁性力,能够提升电磁铁201的吸力,将行程开关110设于所述凹槽内,利用凹槽进行导向,能够保证衔铁202能正常触发行程110开关。
39.作为一种优选方案,如图1和2所示,其中,所述顶板104下端面设有橡胶垫6。通过设置橡胶垫6,利用橡胶垫6进行缓冲,从而能够提升使用者使用的舒适性。
40.作为一种优选方案,如图1所示,其中,所述横梁102上设有防滑纹7。通过在横梁上设置防滑纹7,能够防止使用者手部从横梁102上脱手,从而方便使用者使用。
41.作为一种优选方案,如图2和3所示,其中,所述滑杆106上设有耐磨涂层。通过设置耐磨涂层,能够提升滑杆106的耐磨性,从而提升整个装置的使用寿命。
42.尽管已经示出和描述了本发明的实施例,对于本领域的普通技术人员而言,可以理解在不脱离本发明的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型,本发明的范围由所附权利要求及其等同物限定。
