1.本发明涉及锻炼器械技术领域，具体是一种引体向上测试装置。


背景技术：

2.引体向上，指依靠自身力量克服自身体重向上做功的垂吊练习。主要测试上肢肌肉力量的发展水平，以及臂力和腰腹力量，在完成一个完整的引体向上的过程中需要众多背部骨骼肌和上肢骨骼肌的共同参与做功，是一项多关节复合动作练习，是较好的锻炼上肢的方法。
3.引体向上通常用到单杆装置进行锻炼，现有的单杆装置由两根竖杆和一根横杆组成，横杆固定连接在两根竖杆之间，在进行引体向上时，可能会出现人员由于力竭从单杆上掉落的情况，从而造成受伤的风险，因此现有的单杆存在安全性较低的情况。
4.此外现有的单杆横杆比较光滑，人员在进行握持的时候可能会出现滑动的情况，这样会造成正在锻炼的人员出现身体倾斜的情况，从而造成安全隐患。


技术实现要素：

5.针对现有引体向上测试装置在应用中存在的技术问题，本发明提供一种引体向上测试装置。
6.一种引体向上测试装置，包括单杆组件以及防护机构，所述单杆组件包括固定杆、滑杆以及横杆，所述固定杆的一端固定在地面上，所述滑杆套接在固定杆的外壁上，所述横杆固定连接在两个滑杆之间，所述防护机构设置在单杆组件上，所述防护机构包括连接杆、伸缩组件、气囊以及角度调节组件，所述固定杆的外壁上连接有固定座，所述连接杆的一端转动连接在固定座内，所述气囊连接在两根连接杆之间，所述伸缩组件转动连接在连接杆的端部，且伸缩组件和地面接触，所述角度调节组件用于改变连接杆以及气囊与固定杆之间的角度。
7.进一步的，所述角度调节组件包括液压缸、推杆、第一转动杆、第一滑块以及滚珠，所述液压缸设置在固定杆的外部，所述液压缸的伸缩端和推杆固定连接，所述推杆和连接杆转动连接，所述第一转动杆的一端和液压缸转动连接，所述第一转动杆的另一端和第一滑块转动连接，所述第一滑块滑动连接在固定杆的外壁上，所述滚珠滚动连接在第一滑块和固定杆之间，所述固定杆的表面开设有条形槽，所述推杆滑动贯穿条形槽。
8.进一步的，所述横杆的外壁上设置有位置可调节的防滑组件，所述防滑组件包括握把、弧形块、定位杆、转动组件、防滑条、透气孔、连孔、插孔以及定位块，所述横杆的外壁上开设有滑槽，所述滑槽的表面开设有方形槽，所述握把滑动连接在滑槽的外壁上，所述弧形块和握把滑动连接，所述定位杆固定连接在弧形块的内壁上，所述插孔开设在方形槽的表面，所述定位杆和插孔配合，所述防滑条固定连接在握把的表面，所述透气孔开设在握把的表面，所述握把的内部开设有透气腔，所述连孔握把的侧壁上，所述连孔、透气腔以及透气孔相互连通。
9.进一步的，所述转动组件包括固定轨、第二滑块、第一弹簧以及第二转动杆，所述固定轨连接在握把的内部，所述第二滑块滑动连接在固定轨内，所述第二转动杆转动连接在第二滑块和弧形块之间，所述第一弹簧设置在固定轨内并和第二滑块固定连接。
10.进一步的，所述伸缩组件由插筒、圆杆组成，所述圆杆滑动连接在插筒内，所述圆杆和连接杆转动连接，所述插筒和圆杆之间螺纹连接有螺栓，所述螺栓用于调节伸缩组件的长度，所述气囊的侧壁上安装有充气开关。
11.进一步的，所述连接杆上设置有用于对气囊进行折叠的定位组件，所述定位组件包括移动杆、连接框、插杆以及第二弹簧，所述移动杆的一端和气囊固定连接，所述移动杆的另一端滑动贯穿连接杆，所述连接框和移动杆固定连接，所述连接框滑动连接在连接杆的内部，所述插杆和连接框滑动连接，所述插杆和连接杆插接，所述第二弹簧套接在插杆的外壁上。
12.进一步的，所述连接杆上设置有用于对气囊进行回收的收纳组件，所述收纳组件包括底盖以及上盖，所述上盖的表面滑动插接有密封板，所述密封板的表面固定连接有移动块，所述上盖的表面开设有和移动块对应的移动槽，所述密封板的内部设置有插接组件。
13.进一步的，所述插接组件包括方形杆和第三弹簧，所述方形杆的一端滑动连接在上盖的内部，所述方形杆的另一端延伸至上盖的外部，所述第三弹簧设置在上盖的内部并和方形杆固定连接。
14.进一步的，所述滑杆和固定杆之间设置有高度调节组件，所述高度调节组件包括定位孔以及限位杆，多个所述定位孔开设在滑杆的外壁上并呈线性排列，所述固定杆的外壁上开设有和定位孔对配合的插合孔。
15.本发明的有益效果：
16.1、在人员需要使用单杆组件进行锻炼时，设置的防护机构能够对人员进行有效防护，在锻炼人员出现力竭从单杆上掉落时，设置的气囊能够对锻炼人员进行防护，同时设置的角度调节组件用于对气囊和固定杆的角度进行调节，从而适应不同的使用环境和不同的人员，在不使用时，通过角度调节组件将连接杆、气囊以及伸缩组件进行收缩，从而减少占用空间，其中设置的伸缩组件和地面接触，能够对防护机构整体进行支撑，从而提高整体的稳固性。
17.2、在人员进行锻炼时，设置的位置可调节的防护组件不仅能够根据不同人员的需求调节两个握把之间的距离，而且能够有效防止锻炼时手出汗而发生滑动从而发生危险，在进行锻炼时，先调节握把在横杆上的位置，然后手握握把时挤压弧形块，弧形块带动与之固定连接的定位杆和插孔插接从而实现对握把整体的定位，同时设置的防滑条增加了手和握把之间的握持力，同时开设的连孔、透气腔以及透气孔的配合，使空气进一步流通，降低手出汗的可能，从而起到防滑效果。
附图说明

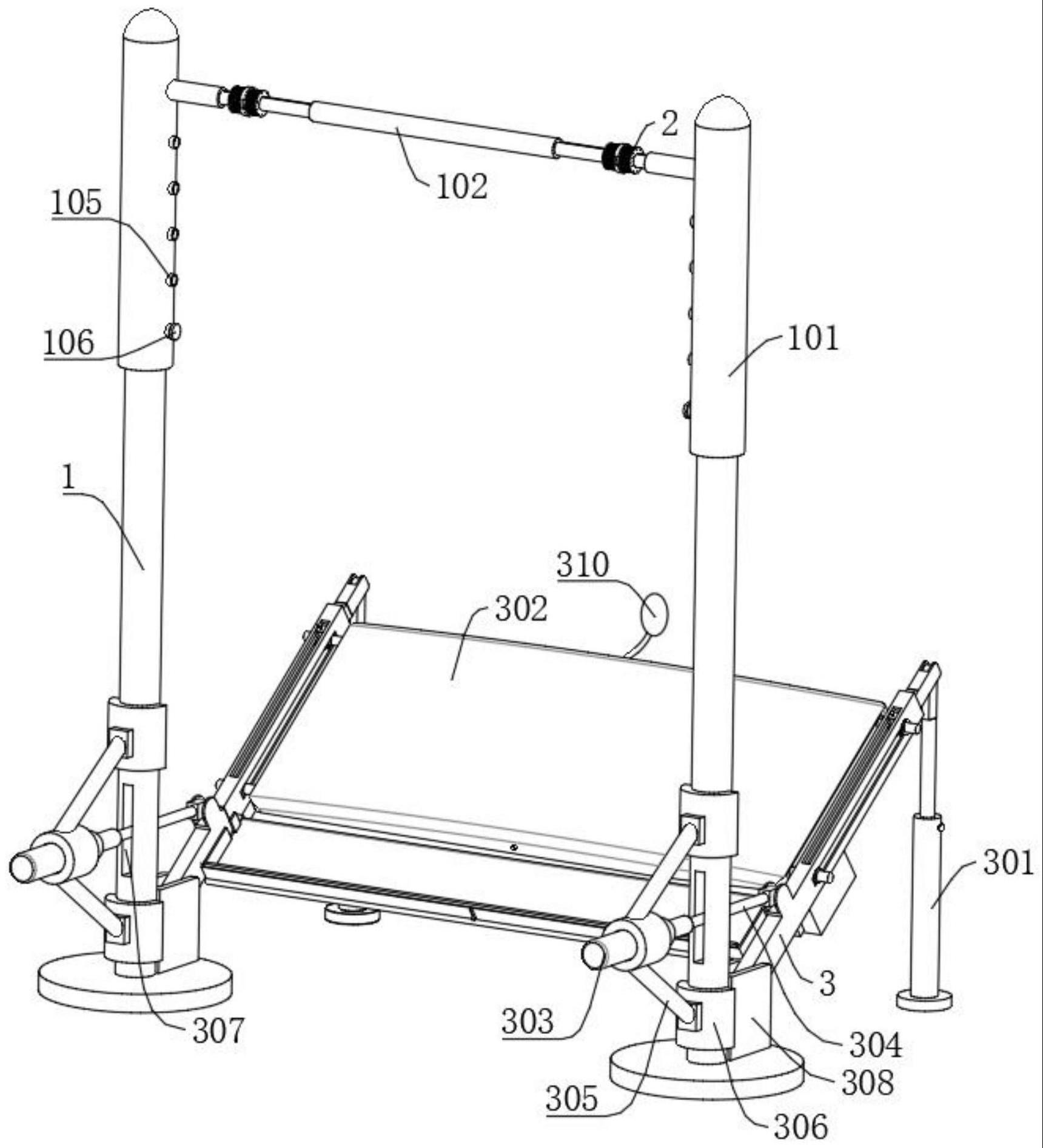

18.图1为本发明外部示意图。
19.图2为本发明局部剖视图。
20.图3为局部图中的定位组件示意图。
21.图4为横杆示意图。
22.图5为握把示意图。
23.图6为握把剖视图。
24.图7为图6中a处放大示意图。
25.图8为本发明局部示意图中的收纳组件示意图。
26.图9为本发明中的上盖示意图。
27.图10为本发明中的上盖剖视图。
28.附图标记：1、固定杆；101、滑杆；102、横杆；103、滑槽；104、方形槽；105、定位孔；106、限位杆；2、握把；201、弧形块；202、定位杆；203、固定轨；204、第二滑块；205、第一弹簧；206、第二转动杆；207、防滑条；208、透气孔；209、连孔；210、插孔；211、定位块；3、连接杆；301、伸缩组件；302、气囊；303、液压缸；304、推杆；305、第一转动杆；306、第一滑块；307、条形槽；308、固定座；309、滚珠；310、充气开关；4、移动杆；401、连接框；402、插杆；403、第二弹簧；5、底盖；501、上盖；6、密封板；601、移动块；7、方形杆；701、第三弹簧。
具体实施方式
29.下面结合附图和具体实施例对本发明作进一步详细的说明。本发明的实施例是为了示例和描述起见而给出的，而并不是无遗漏的或者将本发明限于所公开的形式。很多修改和变化对于本领域的普通技术人员而言是显而易见的。选择和描述实施例是为了更好说明本发明的原理和实际应用，并且使本领域的普通技术人员能够理解本发明从而设计适于特定用途的带有各种修改的各种实施例。
30.一种引体向上测试装置，如图1、2所示，包括单杆组件以及防护机构，单杆组件包括固定杆1、滑杆101以及横杆102，固定杆1的一端固定在地面上，滑杆101套接在固定杆1的外壁上，横杆102固定连接在两个滑杆101之间，防护机构设置在单杆组件上，防护机构包括连接杆3、伸缩组件301、气囊302以及角度调节组件，固定杆1的外壁上连接有固定座308，连接杆3的一端转动连接在固定座308内，气囊302连接在两根连接杆3之间，伸缩组件301转动连接在连接杆3的端部，且伸缩组件301和地面接触，角度调节组件用于改变连接杆3以及气囊302与固定杆1之间的角度。
31.在人员需要使用单杆组件进行锻炼时，设置的防护机构能够对人员进行有效防护，在锻炼人员出现力竭从单杆上掉落时，设置的气囊302能够对锻炼人员进行防护，同时设置的角度调节组件用于对气囊302和固定杆1的角度进行调节，从而适应不同的使用环境和不同的人员，在不使用时，通过角度调节组件将连接杆3、气囊302以及伸缩组件301进行收缩，从而减少占用空间，其中设置的伸缩组件301和地面接触，能够对防护机构整体进行支撑，从而提高整体的稳固性。
32.如图2所示，角度调节组件包括液压缸303、推杆304、第一转动杆305、第一滑块306以及滚珠309，液压缸303设置在固定杆1的外部，液压缸303的伸缩端和推杆304固定连接，推杆304和连接杆3转动连接，第一转动杆305的一端和液压缸303转动连接，第一转动杆305的另一端和第一滑块306转动连接，第一滑块306滑动连接在固定杆1的外壁上，滚珠309滚动连接在第一滑块306和固定杆1之间，固定杆1的表面开设有条形槽307，推杆304滑动贯穿条形槽307。
33.在需要将防护机构进行收缩时，启动液压缸303带动推杆304移动，推杆304进一步
带动连接杆3转动，连接杆3带动与之连接的气囊302和伸缩组件301同步转动，直至连接杆3和固定杆1平行，设置的第一转动杆305和第一滑块306不仅能够对液压缸303具有支撑作用，更能够在液压缸303发生移动时提供限位作用，从而确保液压缸303始终和固定杆1垂直。
34.如图4-6所示，横杆102的外壁上设置有位置可调节的防滑组件，防滑组件包括握把2、弧形块201、定位杆202、转动组件、防滑条207、透气孔208、连孔209、插孔210以及定位块211，横杆102的外壁上开设有滑槽103，滑槽103的表面开设有方形槽104，握把2滑动连接在滑槽103的外壁上，弧形块201和握把2滑动连接，定位杆202固定连接在弧形块201的内壁上，插孔210开设在方形槽104的表面，定位杆202和插孔210配合，防滑条207固定连接在握把2的表面，透气孔208开设在握把2的表面，握把2的内部开设有透气腔，连孔209握把2的侧壁上，连孔209、透气腔以及透气孔208相互连通。
35.在人员进行锻炼时，设置的位置可调节的防护组件不仅能够根据不同人员的需求调节两个握把2之间的距离，而且能够有效防止锻炼时手出汗而发生滑动从而发生危险，在进行锻炼时，先调节握把2在横杆102上的位置，然后手握握把2时挤压弧形块201，弧形块201带动与之固定连接的定位杆202和插孔210插接从而实现对握把2整体的定位，同时设置的防滑条207增加了手和握把之间的握持力，同时开设的连孔209、透气腔以及透气孔208的配合，使空气进一步流通，降低手出汗的可能，从而起到防滑效果。
36.如图6、7所示，转动组件包括固定轨203、第二滑块204、第一弹簧205以及第二转动杆206，固定轨203连接在握把2的内部，第二滑块204滑动连接在固定轨203内，第二转动杆206转动连接在第二滑块204和弧形块201之间，第一弹簧205设置在固定轨203内并和第二滑块204固定连接。
37.在手握持握把2时，同时挤压弧形块201，弧形块201向着握把2内移动，并且弧形块201进一步推动第二转动杆206转动杆，第二转动杆206带动第二滑块204挤压第一弹簧205，直至定位杆202和插孔210插接。
38.如图1所示，伸缩组件301由插筒、圆杆组成，圆杆滑动连接在插筒内，圆杆和连接杆3转动连接，插筒和圆杆之间螺纹连接有螺栓，螺栓用于调节伸缩组件301的长度，气囊302的侧壁上安装有充气开关310，利用充气开关310对气囊302进行充气。
39.如图3所示，连接杆3上设置有用于对气囊302进行折叠的定位组件，定位组件包括移动杆4、连接框401、插杆402以及第二弹簧403，移动杆4的一端和气囊302固定连接，移动杆4的另一端滑动贯穿连接杆3，连接框401和移动杆4固定连接，连接框401滑动连接在连接杆3的内部，插杆402和连接框401滑动连接，插杆402和连接杆3插接，第二弹簧403套接在插杆402的外壁上。
40.在气囊302不使用时，向上拉动插杆402，此时第二弹簧403受到挤压，插杆402不与连接杆3插接，然后推动移动杆4带动气囊302的一端向另一端移动，从而完成气囊302的收缩。
41.如图8、9所示，连接杆3上设置有用于对气囊302进行回收的收纳组件，收纳组件包括底盖5以及上盖501，其中底盖5的一边开口，这样设置的目的是在气囊302膨胀时底盖5不会对气囊302进行干涉，上盖501的表面滑动插接有密封板6，密封板6的表面固定连接有移动块601，上盖501的表面开设有和移动块601对应的移动槽，密封板6的内部设置有插接组
件。
42.在气囊302完成收缩后，将气囊302放入底盖5内，然后盖上上盖501，上盖501内的密封板6与底盖5开口的一边配合，设置的移动块601用于移动密封板6的位置，同时设置的插接组件用于将上盖501和底盖5进行定位。
43.如图10所示，插接组件包括方形杆7和第三弹簧701，方形杆7的一端滑动连接在上盖501的内部，方形杆7的另一端延伸至上盖501的外部，第三弹簧701设置在上盖501的内部并和方形杆7固定连接，其中底盖5的侧壁上开设有和方形杆7对应的插接孔。
44.如图1所示，滑杆101和固定杆1之间设置有高度调节组件，高度调节组件包括定位孔105以及限位杆106，多个定位孔105开设在滑杆101的外壁上并呈线性排列，固定杆1的外壁上开设有和定位孔105对配合的插合孔。
45.在面对不同身高的人员时，调节滑杆101在固定杆1上的位置，然后利用限位杆106和定位孔105以及插合孔的配合实现定位。
46.显然，所描述的实施例仅仅是本发明的一部分实施例，而不是全部的实施例，本发明所属技术领域的技术人员可以对所描述的具体实施例做各种各样的修改或补充或采用类似的方式替代，但并不会偏离本发明的精神或者超越所附权利要求书所定义的范围。基于本发明中的实施例，本领域及相关领域的普通技术人员在没有作出创造性劳动的前提下所获得的所有其他实施例，都应属于本发明保护的范围。
