1.本技术涉及高尔夫技术领域，特别是涉及一种高尔夫激光测距望远镜和高尔夫激光测距望远镜的处理方法。


背景技术：

2.高尔夫是一项对球落点精准度考验极高的运动，需要精确判断球洞距离，以控制手腕击球力度。另外，除了球洞距离的影响，高尔夫球场多样的地形也影响着高尔夫球手的击球策略。
3.当前高尔夫球手在打球时，通常会使用激光测距望远镜来获取较为精准的球洞距离，同时通过高尔夫手表或手机软件来获取球场地图，然后根据获取到的球洞距离和球场地图做出相应的击球对策。但是，这样需要高尔夫球手携带多个设备在高尔夫球场上移动，并在打球过程中频繁切换设备，不够便利。


技术实现要素：

4.基于此，有必要针对上述问题，提供一种高尔夫激光测距望远镜和高尔夫激光测距望远镜的处理方法。
5.第一方面，本技术提供了一种高尔夫激光测距望远镜，高尔夫激光测距望远镜包括数据处理模块，以及与数据处理模块连接的激光测距模块、gps定位模块和显示模块；
6.激光测距模块用于进行激光测距，获得测距信息，并将获得的测距信息发送至数据处理模块；
7.gps定位模块，用于对高尔夫激光测距望远镜进行定位，获得定位信息，并将获得的定位信息发送至数据处理模块；
8.数据处理模块，用于将定位信息与高尔夫球场地图数据进行匹配，从高尔夫球场地图数据获得与定位信息匹配的球场地理信息数据，并将测距信息和球场地理信息数据发送至显示模块；
9.显示模块用于显示测距信息和球场地理信息数据。
10.在其中一个实施例中，数据处理模块包括相互通信连接的主视频处理单元和协处理单元，gps定位模块与主视频处理单元或者协处理单元连接，显示模块和激光测距模块与主视频处理单元连接；
11.协处理单元，用于获取主视频处理单元转发的定位信息，或者从gps定位模块获取定位信息，并将定位信息与高尔夫球场地图数据进行匹配，从高尔夫球场地图数据获得与定位信息匹配的球场地理信息数据，并将球场地理信息数据发送至主视频处理单元；
12.主视频处理单元，用于获取激光测距模块发送的测距信息，以及协处理单元发送的球场地理信息数据，并将测距信息和球场地理信息数据融合后发送至显示模块。
13.在其中一个实施例中，主视频处理单元，用于基于测距信息，生成包含测距信息的第一图层，基于球场地理信息数据生成第二图层，并将第一图层与第二图层发送至显示模
块，以通过显示模块对第一图层和第二图层进行叠加显示。
14.在其中一个实施例中，主视频处理单元还用于接收图层选择信号，并根据图层选择信号发送第一图层和/或第二图层至显示模块，以将第一图层、第二图层、或者第一图层与第二图层叠加后的图像通过显示模块进行显示。
15.在其中一个实施例中，主视频处理单元还用于接收图层放大信号，并根据图层放大信号和高尔夫球场地图数据对第二图层进行放大，将放大后的第二图层发送至显示模块，以通过显示模块对第一图层、第二图层和放大后的第二图层进行叠加显示。
16.在其中一个实施例中，高尔夫激光测距望远镜还包括角度测量模块，数据处理模块和显示模块均连接角度测量模块；
17.角度测量模块用于进行角度测量，获得角度数据，并将获得的角度数据发送至数据处理模块和显示模块；
18.数据处理模块根据角度数据更新测距信息；
19.目镜显示屏显示角度数据和更新后的测距信息。
20.在其中一个实施例中，主视频处理单元还用于接收模式选择信号，并根据模式选择信号控制激光测距模块的测距模式。
21.第二方面，本技术还提供了一种高尔夫激光测距望远镜的处理方法，该方法包括：
22.获取高尔夫激光测距望远镜进行测距获得的测距信息；
23.获取对高尔夫激光测距望远镜进行定位获得的定位信息，并将定位信息与高尔夫球场地图数据进行匹配，从高尔夫球场地图数据获得与定位信息匹配的球场地理信息数据；
24.将测距信息与球场地理信息数据融合后，在高尔夫激光测距望远镜上进行显示。
25.在其中一个实施例中，将测距信息与球场地理信息数据融合后，在高尔夫激光测距望远镜上进行显示，还包括：
26.基于测距信息，生成包含测距信息的第一图层；
27.基于球场地理信息数据生成第二图层；
28.将第一图层与第二图层叠加后，在高尔夫激光测距望远镜上进行显示。
29.在其中一个实施例中，高尔夫激光测距望远镜的处理方法还包括：
30.接收图层选择信号，根据图层选择信号发送第一图层、第二图层、或者第一图层与第二图层叠加后的图像至高尔夫激光测距望远镜，并在高尔夫激光测距望远镜上进行显示。
31.上述高尔夫激光测距望远镜，包括数据处理模块，以及与数据处理模块连接的激光测距模块、gps定位模块和显示模块。其中，激光测距模块用于进行激光测距，获得测距信息，并将获得的测距信息发送至数据处理模块。gps定位模块用于对高尔夫激光测距望远镜进行定位，获得定位信息，并将获得的定位信息发送至数据处理模块。数据处理模块用于将定位信息与高尔夫球场地图数据进行匹配，从高尔夫球场地图数据获得与定位信息匹配的球场地理信息数据，并将测距信息和球场地理信息数据发送至显示模块。显示模块用于显示测距信息和球场地理信息数据。该高尔夫激光测距望远镜使得高尔夫球手可以在不使用其他设备的情况下，根据该高尔夫激光测距望远镜显示的测距信息和球场地理信息数据即可做出击球策略，大大提高了使用便利性。
附图说明
32.图1为一个实施例中高尔夫激光测距望远镜的结构示意图；
33.图2为一个实施例中高尔夫激光测距望远镜的结构示意图；
34.图3为一个实施例中高尔夫激光测距望远镜的处理方法流程示意图；
35.图4为一个实施例中高尔夫激光测距望远镜的处理方法流程示意图；
36.图5为一个实施例中高尔夫激光测距望远镜的结构示意图；
37.图6为一个实施例中高尔夫激光测距望远镜的正视图；
38.图7为一个实施例中高尔夫激光测距望远镜的后视图；
39.图8为一个实施例中高尔夫激光测距望远镜的显示示意图；
40.图9为一个实施例中高尔夫激光测距望远镜的显示示意图；
41.图10为一个实施例中高尔夫激光测距望远镜的显示示意图。
具体实施方式
42.为了使本技术的目的、技术方案及优点更加清楚明白，以下结合附图及实施例，对本技术进行进一步详细说明。应当理解，此处描述的具体实施例仅仅用以解释本技术，并不用于限定本技术。
43.本技术提供的高尔夫激光测距望远镜可以用于辅助高尔夫球手在打高尔夫球时作出击球策略。

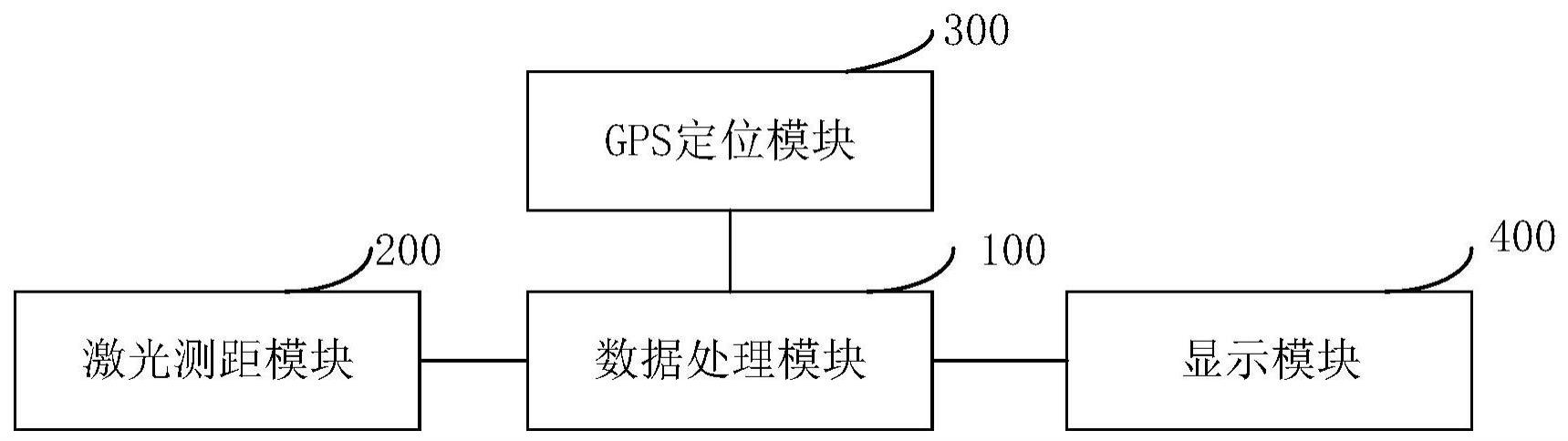

44.在一个实施例中，如图1所示，高尔夫激光测距望远镜包括数据处理模块100，以及与数据处理模块100连接的激光测距模块200、gps定位模块300和显示模块400。
45.激光测距模块200用于进行激光测距，获得测距信息，并将获得的测距信息发送至数据处理模块100。具体的，激光测距模块200首先发射激光至待测物体，并接收待测物体反射的激光，同时记录激光往返的时间。然后根据激光往返的时间计算出高尔夫激光测距望远镜与待测物体的距离。并将高尔夫激光测距望远镜与待测物体的距离发送至数据处理模块100。其中，待测物体可以是空间中任一可以反射激光的物体。例如，草皮、地面、球、旗杆等。
46.特别的，高尔夫球场的球洞上均会插上旗杆以标记球洞的位置，激光测距模块200可以用于对旗杆进行激光测距，获得球洞距离，并将获得的球洞距离发送至数据处理模块100。另外，激光测距模块200也可用于测量空间中任意两点的高度或长度。可以理解，本技术实施例中的空间中任意两点，是在高尔夫激光测距望远镜的目镜中可以看到的实体。
47.gps定位模块300用于对高尔夫激光测距望远镜进行定位，获得定位信息，并将获得的定位信息发送至数据处理模块100。其中，定位信息包括高尔夫激光测距望远镜的gps坐标信息。gps定位模块300将高尔夫激光测距望远镜的gps坐标信息发送至数据处理模块100。
48.数据处理模块100用于将定位信息与高尔夫球场地图数据进行匹配，从高尔夫球场地图数据获得与定位信息匹配的球场地理信息数据，并将测距信息和球场地理信息数据发送至显示模块400。其中，高尔夫球场地图数据包括多个高尔夫球场的球场地图数据。各球场地图数据均可以包括球场坐标信息以及球场地形信息。进一步的，球场坐标信息包括球洞的坐标信息、果岭的坐标信息、障碍物的坐标信息等。球场地形信息包括地形类型、地
形范围、地形位置等。
49.具体的，数据处理模块100接收到定位信息后，从多个高尔夫球场的球场地图数据中获取与定位信息匹配的球场地图数据。并将该球场地图数据所包括的球场坐标信息和球场地形信息作为球场地理信息数据。然后将测距信息与球场地理信息数据一起发送至显示模块400。
50.显示模块400用于显示测距信息和球场地理信息数据。具体的，显示模块400可以根据球场地理信息数据中的球场坐标信息显示高尔夫球场中球洞、果岭和障碍物的具体位置，根据球场地理信息数据中的球场地形信息显示高尔夫球场中地形的类型以及各类地形的具体位置、范围等。显示模块400具体可以以文字或图像的形式告知高尔夫球手球洞距离、地形类型、地形范围、果岭位置、球洞位置等信息，以方便高尔夫球手作出击球策略。
51.进一步地，数据处理模块100还可以将定位信息发送至显示模块400，显示模块400根据定位信息和球场地理信息数据在高尔夫球场地图上显示高尔夫激光测距望远镜的具体位置。
52.本实施例中，高尔夫激光测距望远镜，包括数据处理模块100，以及与数据处理模块100连接的激光测距模块200、gps定位模块300和显示模块400。其中，激光测距模块200用于进行激光测距，获得测距信息，并将获得的测距信息发送至数据处理模块100。gps定位模块300用于对高尔夫激光测距望远镜进行定位，获得定位信息，并将获得的定位信息发送至数据处理模块100。数据处理模块100用于将定位信息与高尔夫球场地图数据进行匹配，从高尔夫球场地图数据获得与定位信息匹配的球场地理信息数据，并将测距信息和球场地理信息数据发送至显示模块400。显示模块400用于显示测距信息和球场地理信息数据。实现了高尔夫球手可以在不使用其他设备的情况下，根据该高尔夫激光测距望远镜显示的测距信息和球场地理信息数据即可做出击球策略，大大提高了使用便利性。
53.在一个实施例中，如图2所示，数据处理模块100包括相互通信连接的主视频处理单元110和协处理单元120，gps定位模块300与主视频处理单元110或者协处理单元120连接(图2中以gps定位模块300与主视频处理单元110连接为例进行说明)，显示模块400和激光测距模块200与主视频处理单元110连接。
54.协处理单元120，用于获取主视频处理单元110转发的定位信息，或者从gps定位模块300获取定位信息，并将定位信息与高尔夫球场地图数据进行匹配，从高尔夫球场地图数据获得与定位信息匹配的球场地理信息数据，并将球场地理信息数据发送至主视频处理单元110。
55.可选的，主视频处理单元110可以从gps定位模块300获取定位信息后发送至协处理单元120，协处理单元120接收到定位信息后，从多个高尔夫球场的球场地图数据中获取与定位信息匹配的球场地图数据，并将该球场地图数据所包括的球场坐标信息和球场地形信息作为球场地理信息数据。此外，协处理单元120可以直接从gps定位模块300获取定位信息，然后从多个高尔夫球场的球场地图数据中获取与定位信息匹配的球场地图数据，并将该球场地图数据所包括的球场坐标信息和球场地形信息作为球场地理信息数据。
56.主视频处理单元110，用于获取激光测距模块200发送的测距信息，以及协处理单元120发送的球场地理信息数据，并将测距信息和球场地理信息数据融合后发送至显示模块400。显示模块400可以显示融合后的测距信息和球场地理信息数据。高尔夫球手可以通
过显示模块400直接获取到测距信息和球场地理信息数据。且可以根据测距信息和球场地理信息数据作出击球策略。
57.本实施例中，数据处理模块100包括相互通信连接的主视频处理单元110和协处理单元120。gps定位模块300与主视频处理单元110或协处理单元120连接。显示模块400和激光测距模块200与主视频处理单元110连接。其中，协处理单元120用于获取主视频处理单元110转发的定位信息，或者从gps定位模块300获取定位信息，并将定位信息与高尔夫球场地图数据进行匹配，从高尔夫球场地图数据获得与定位信息匹配的球场地理信息数据，并将球场地理信息数据发送至主视频处理单元110。主视频处理单元110用于获取激光测距模块200发送的测距信息，以及协处理单元120发送的球场地理信息数据，并将测距信息和球场地理信息数据融合后发送至显示模块400。实现了高尔夫球手可以在不使用其他设备的情况下，根据该高尔夫激光测距望远镜显示的测距信息和球场地理信息数据即可做出击球策略，大大提高了使用便利性。
58.在一个实施例中，主视频处理单元110用于基于测距信息，生成包含测距信息的第一图层，基于球场地理信息数据生成第二图层，并将第一图层与第二图层发送至显示模块400，以通过显示模块400对第一图层和第二图层进行叠加显示。
59.其中，第一图层中的测距信息包括测量数据和测量单位。第二图层包括高尔夫球场地图。高尔夫球场地图显示了高尔夫球场中各球洞的位置、各类地形的范围和位置、障碍物的位置、果岭区域和大小等信息。
60.主视频处理单元110将第一图层和第二图层发送至显示模块400后，显示模块400可以对第一图层和第二图层进行叠加显示。进一步的，叠加后的第一图层和第二图层可以与实时视频叠加显示。其中，实时视频可通过高尔夫激光测距望远镜中的摄像头采集得到。摄像头将实时视频发送至主视频处理单元110，主视频处理单元110再发送至显示单元与第一图层和第二图层叠加显示。
61.本实施例中，主视频处理单元110用于基于测距信息，生成包含测距信息的第一图层，基于球场地理信息数据生成第二图层，并将第一图层与第二图层发送至显示模块400，以通过显示模块400对第一图层和第二图层进行叠加显示。使得高尔夫球手可以更加直观的获取到测距信息，以及在不需要使用其它设备的情况下获取到高尔夫球场地图，从而方便高尔夫球手直接根据高尔夫激光测距望远镜显示的测距信息和高尔夫球场地图作出击球策略。
62.在一个实施例中，主视频处理单元110还用于接收图层选择信号，并根据图层选择信号发送第一图层和/或第二图层至显示模块400，以将第一图层、第二图层、或者第一图层与第二图层叠加后的图像通过显示模块400进行显示。
63.其中，当高尔夫激光测距望远镜设置有按键时，高尔夫球手可以通过按键发送图层选择信号至主视频处理单元110。图层选择信号包括第二图层显示信号和第二图层隐藏信号。具体的，当图层选择信号为第二图层显示信号时，主视频处理单元110发送第一图层和第二图层至显示模块400，显示模块400显示第一图层与第二图层叠加后的图像。当图层选择信号为第二图层隐藏信号时，主视频处理单元110发送第一图层至显示模块400，显示模块400显示第一图层。
64.本实施例中，主视频处理单元110还用于接收图层选择信号，并根据图层选择信号
发送第一图层和/或第二图层至显示模块400，以将第一图层、第二图层、或者第一图层与第二图层叠加后的图像通过显示模块400进行显示，进一步提高了该高尔夫激光测距望远镜的实用性。
65.在一个实施例中，主视频处理单元110还用于接收图层放大信号，并根据图层放大信号和高尔夫球场地图数据对第二图层进行放大，将放大后的第二图层发送至显示模块400，以通过显示模块400对第一图层、第二图层和放大后的第二图层进行叠加显示。
66.其中，图层放大信号包括位置选择信号和放大信号。首先，高尔夫球手可通过高尔夫激光测距望远镜上的按键发送位置选择信号和放大信号至主视频处理单元110。主视频处理单元110接收到放大信号后进入图层放大模式，并根据位置选择信号定位第二图层中需要放大的部分区域进行放大。然后将放大后的第二图层发送至显示模块400。显示模块400对第一图层、第二图层和放大后的第二图层进行叠加显示。
67.本实施例中，主视频处理单元110还用于接收图层放大信号，并根据图层放大信号和高尔夫球场地图数据对第二图层进行放大，将放大后的第二图层发送至显示模块400，以通过显示模块400对第一图层、第二图层和放大后的第二图层进行叠加显示，方便高尔夫球手更加清晰、直观地观察高尔夫球场地图上显示的地形信息、球洞位置等。
68.在一个实施例中，高尔夫激光测距望远镜还包括角度测量模块，数据处理模块100和显示模块400均连接角度测量模块。
69.角度测量模块用于进行角度测量，获得角度数据，并将获得的角度数据发送至数据处理模块100和显示模块400。其中，角度数据包括高尔夫激光测距望远镜的上下俯仰角和左右方位角。进一步的，角度测量模块可以包括角度开关单元和角度测量单元。角度开关单元用于接收角度测量指示信号，并在接收到角度测量指示信号后发送角度测量触发信号至角度测量单元。角度测量单元接收到角度测量触发信号后进行角度测量，获得角度数据，并将获得的角度数据发送至数据处理模块100和显示模块400。
70.数据处理模块100根据角度数据更新测距信息。具体的，数据处理模块100接收到测距信息和角度数据后，按照一定的预设关系可以得到更加精确的测距信息，并将更新后的测距信息发送至显示模块400进行显示。显示模块400可以显示更新后的测距信息和角度数据。进一步的，数据处理模块100还可以根据角度数据和测距信息计算建议落球点，并将建议落球点发送至显示模块400进行显示。
71.另外，当激光测距模块200用于测量待测物体的长度时，可以根据激光测距模块200进行激光测距后获取到的距离数据，和角度测量模块进行角度测量后获取到的角度数据得到待测物体高低或左右方向上的长度。计算公式可以为：2*tan(角度数据/2)*距离数据＝待测物体高低或左右方向上的长度。
72.本实施例中，高尔夫激光测距望远镜还包括角度测量模块。角度测量模块用于进行角度测量，获得角度数据，并将获得的角度数据发送至数据处理模块100和显示模块400。数据处理模块100根据角度数据更新测距信息，可以得到精准度更好的测距信息。显示模块400显示角度数据和更新后的测距信息，使得高尔夫球手可以直观获得测距信息和角度数据，从而方便高尔夫击球手作出击球策略。
73.在一个实施例中，数据处理模块100还用于接收模式选择信号，并根据模式选择信号控制激光测距模块200的测距模式。
74.其中，测距模式包括连续测量模式、高尔夫弹道补偿模式、旗杆扫描模式、雨雾模式、测速模式等。高尔夫球手可通过高尔夫激光测距望远镜上的按键发送模式选择信号至数据处理模块100。数据处理模块100根据模式选择信号控制激光测距模块200的测距模式。
75.此外，数据处理模块100还可以根据模式选择信号生成模式显示信号，并将模式显示信号发送至显示模块400。显示模块400根据模式显示信号可以以图标的形式显示激光测距模块200的测距模式。以向高尔夫球手直观展示高尔夫激光测距望远镜当前的测距模式。
76.本实施例中，数据处理模块100还用于接收模式选择信号，并根据模式选择信号控制激光测距模块200的测距模式，以满足高尔夫球手的不同使用需求，进一步提高该高尔夫激光测距望远镜的使用便利性。
77.在一个实施例中，如图3所示，基于相同的技术构思，本技术还提供了一种高尔夫激光测距望远镜的处理方法，该方法包括步骤202、步骤204和步骤206。
78.步骤202，获取高尔夫激光测距望远镜进行测距获得的测距信息。
79.其中，测距信息可以包括测量数据和测量单位。高尔夫激光测距望远镜可以用于测量球洞的距离和测量空间中任意两点之间的高度或长度。
80.步骤204，获取对高尔夫激光测距望远镜进行定位获得的定位信息，并将定位信息与高尔夫球场地图数据进行匹配，从高尔夫球场地图数据获得与定位信息匹配的球场地理信息数据。
81.其中，高尔夫球场地图数据包括多个高尔夫球场的球场地图数据。各球场地图数据均可以包括球场坐标信息以及球场地形信息。具体的，获取到定位信息后，从多个高尔夫球场的球场地图数据中获取与定位信息匹配的球场地图数据。并将该球场地图数据所包括的球场坐标信息和球场地形信息作为球场地理信息数据。
82.步骤206，将测距信息与球场地理信息数据融合后，在高尔夫激光测距望远镜上进行显示。
83.其中，高尔夫激光测距望远镜的目镜可以为显示屏。测距信息与球场地理信息数据融合后，可以在高尔夫激光测距望远镜的显示屏上同时显示，以向高尔夫球手直观地展示测距信息和球场地理信息数据，方便高尔夫球手根据测距信息和球场地理信息数据作出击球策略。
84.在一个实施例中，如图4所示，步骤206包括步骤302、步骤304和步骤306。
85.步骤302，基于测距信息，生成包含测距信息的第一图层。
86.其中，测距信息包括测量数据和测量单位。第一图层包括以文字形式显示的测量数据和以图标形式显示的测量单位。
87.步骤304，基于球场地理信息数据生成第二图层。
88.第二图层包括高尔夫球场地图。高尔夫球场地图显示了高尔夫球场中各球洞的位置、各类地形的范围和位置、障碍物的位置、果岭区域和大小等信息。
89.步骤306，将第一图层与第二图层叠加后，在高尔夫激光测距望远镜上进行显示。
90.进一步的，叠加后的第一图层和第二图层可以与实时视频叠加显示。其中，实时视频可通过高尔夫激光测距望远镜中的摄像头采集得到。
91.在一个实施例中，高尔夫激光测距望远镜的处理方法还包括步骤402。
92.步骤402，接收图层选择信号，根据图层选择信号发送第一图层、第二图层或者第
一图层与第二图层叠加后的图像至高尔夫激光测距望远镜，并在高尔夫激光测距望远镜上进行显示。
93.其中，图层选择信号包括第二图层显示信号和第二图层隐藏信号。具体的，当图层选择信号为第二图层显示信号时，发送第一图层和第二图层叠加后的图像至高尔夫激光测距望远镜。当图层选择信号为第二图层隐藏信号时，发送第一图层至高尔夫激光测距望远镜。
94.在一个实施例中，高尔夫激光测距望远镜的处理方法还包括步骤502。
95.步骤502，接收图层放大信号，根据图层放大信号和高尔夫球场地图数据对第二图层进行放大，将放大后的第二图层发送至显示模块400，以通过显示模块400对第一图层、第二图层和放大后的第二图层进行叠加显示。
96.在一个实施例中，高尔夫激光测距望远镜的处理方法还包括步骤602。
97.步骤602，接收模式选择信号，根据模式选择信号控制激光测距模块200的测距模式。
98.为了更好地理解上述高尔夫激光测距望远镜和高尔夫激光测距望远镜的处理方法，下面提供一个具体实施例进行说明。
99.在一个实施例中，提供了一种高尔夫激光测距望远镜，包括数据处理模块100，以及与数据处理模块100连接的激光测距模块200、gps定位模块300和显示模块400。其中，如图5所示，数据处理模块100包括相互通信连接的主视频处理单元110和协处理单元120，主视频处理单元110和协处理单元120均连接gps定位模块300。协处理单元120连接有存储器，存储器中存储有多个高尔夫球场的球场地图数据。主视频处理单元110连接有摄像头、激光测距模块200、姿态传感器、按键和存储卡。其中，激光测距模块200用于向主视频处理单元110提供距离数据，距离数据对应于上文提到的测距信息。姿态传感器包括角度测量模块和加速度测量模块，用于向主视频处理单元110提供角度数据。按键用于实现开关机、操作主视频处理单元110菜单选择、启动测距功能等。存储卡用于保存录像数据、高尔夫比赛计分数据等。显示模块400包括目镜显示屏。目镜显示屏用于显示摄像头画面、高尔夫球场地图、测量的距离数据等。激光测距模块200和目镜显示屏均连接主视频处理单元110。
100.主视频处理单元110主要接收摄像头采集到的实时视频、激光测距模块200进行激光测距得到的距离数据和角度测量模块进行角度测量得到的角度数据，将这些数据经过一定的处理后，输出到目镜显示屏生成包含被测对象的影像和距离，以及俯仰角信息的第一图层。
101.协处理单元120接收gps坐标信息，或主视频处理单元110接收gps坐标信息后转发给协处理单元120，由协处理单元120从存储的高尔夫球场的球场地图数据中获得与gps坐标信息匹配的球场地图数据，并将球场地图数据中的球场坐标信息和地形信息作为球场地理信息数据发送至主视频处理单元110。主视频处理单元110根据球场地理信息数据生成第二图层。然后将第二图层与第一图层的实时视频数据和测距信息融合后发送至目镜显示屏。目镜显示屏显示第一图层与第二图层叠加融合后的图像。进一步地，主视频处理单元110还可以提供高尔夫球场地图升级包给协处理单元120。协处理单元120根据高尔夫球场地图升级包对存储的高尔夫球场地图进行升级。
102.另外，主视频处理单元110可以接收按键信息，生成和发送按键控制命令给协处理
单元120。其中，按键信息可以包括图层选择信号。当主视频处理单元110接收到图层选择信号时，可以生成和发送对应的图层选择控制指令给协处理单元120，协处理单元120可以根据图层选择信号选择是否发送球场地理信息数据至主视频处理单元110。当协处理单元120选择不发送球场地理信息数据至主视频处理单元110时，主视频处理单元110则不会生成第二图层，并发送第二图层至目镜显示屏。当协处理单元120选择发送球场地理信息数据至主视频处理单元110时，主视频处理单元110可以根据球场地理信息数据生成第二图层，并将第一图层和第二图层融合后发送目镜显示屏。
103.此外，主视频处理单元110还可通过转化芯片与协处理单元120连接。转化芯片用于进行视频数据的格式转化。例如，将视频数据的格式由lvds转为mipi。以进一步提高视频信号的传输质量。
104.参考图6和图7，图中示出了高尔夫激光测距望远镜的具体结构。其中，61为目镜旋钮，用于实现目镜调焦功能。62为测量键/确定键，视频画面短按测量，菜单画面作为确定键。其中，菜单画面包括参数设置、是否选择录像、拍照、测距、录像文件查看、照片回放等功能界面。63为向下键，菜单画面为向下键，视频画面为菜单键。64为向上键，菜单画面为向上键，视频画面为菜单键。65为激光发射镜或可见光望远镜的物镜。66为激光接收镜。67为外置摄像头，还有一种内置方式为将摄像头放在可见光望远镜的物镜后面。68为角度开关，角度开关关闭后，仅旗杆扫描测距模式可用。79为电池仓，用于存放电池。
105.图8为目镜显示屏中显示的第一图层信息。其中，81为电池低压标志，当出现此图标时，表示电池电量不足。82从左至右依次为测量数据和单位。83为旗杆锁定图标，当出现此图标时，表示旗杆锁定成功、测量结束。84为测量提示图标，此图标闪烁表示正在测量。85为空间两点测距图标，当出现此图标时，表示激光测距模块200当前测量的是空间两点之间的距离。86从左至右依次为测量模式图标、测量数据和单位。87从左至右依次为角度标志和角度数据。88为雨雾模式图标，当出现此图标时，表示激光测距模块200当前测距模式为雨雾模式。89为两点测高图标，当出现此图标时，表示激光测距模块200当前测量的是两点之间的高度。810为测距准心标志，方便高尔夫球手瞄准待测物体。
106.图9示出了叠加融合后的第一图层和第二图层。其中，第一图层包括测距准心标志、旗杆锁定图标、测量数据/单位和实时视频。第二图层包括高尔夫球场地图。图10示出了第二图层和放大后的第二图层。第二图层和放大后的第二图层均叠加在实时视频上。
107.该高尔夫激光测距望远镜还具备微光夜视功能，方便在早、晚光线昏暗的场合下使用。
108.本实施例中的高尔夫激光测距望远镜通过使用图层叠加融合显示技术，通过主视频处理单元110查询高尔夫球场地图数据并单独或融合显示在高尔夫激光测距望远镜的目镜显示屏上，实现了在测量球洞距离的同时，获取地形、果岭和障碍物的信息。方便了高尔夫球手在无需使用其它设备的情况下，即可作出下一步击球策略，提高了使用便捷性。
