一种改良手术室截石位体位架的制作方法

1.本实用新型涉及医疗器械技术领域,尤其是指一种改良手术室截石位体位架。


背景技术:

2.健康是人们共同追求的,但疾病和身体损伤也一路伴随人生。身处随时可有疾病缠身或者意外造成身体有损的环境中,医疗便是专为医治身体而来。在医疗的过程中,医疗器械是必不可少的,其中对于人体内器官或者骨架的治疗是最需要医疗器械从中辅助的,这样在外科手术中,体位架的运用便是不可或缺的,体位架的结构便也是直接影响到了手术的顺利进行,影响到了手术病人的舒适度,为了便于病人舒适的躺在体位架上,接受治疗,也为了医生可顺利的找到病人需要治疗的位置,进行手术操作,体位架的限位结构便是需要精心设计的,在不断的改良中进行设计。而患者会阴处的手术,就是需要截石位方式,在体位架上采用截石位方式,便是可进行患者肛肠手术和妇科手术的。
3.中国专利授权公告号:cn209629856u,授权公告日2019年11月15日,公开了一种外科手术体位架,包括板体,所述板体顶端面从前端到后端依次设置有横向槽、纵向槽和丝杆电机,所述横向槽和纵向槽均刻制于板体的顶端面,所述丝杆电机设置于板体内腔,且所述丝杆电机的传动轴延伸至板体表面;所述横向槽通过滑轮滑动连接头胸弧形垫,所述纵向槽通过插块连接腰背弧形垫,所述插块设置于腰背弧形垫的底端面,所述丝杆电机通过传动轴传动连接腿部弧形垫;所述板体一侧的两端均内嵌有安装块,所述安装块上固定连接凸出盘,所述凸出盘固定连接臂垫,所述臂垫顶端面镂空有适配槽,且所述臂垫两端均匀分布若干缠绕片,所述缠绕片上镂空有通透的缠绕孔;所述板体两侧固定连接侧边板,所述侧边板顶端面设置有上滑槽,所述侧边板边侧设置有侧螺纹槽,所述上滑槽滑动连接伸缩支柱,所述侧螺纹槽螺纹穿设有定位螺栓,且所述定位螺栓固定伸缩支柱的固定端,所述伸缩支柱的伸缩端上下交错分布若干挂钩。该技术方案的不足之处在于板体上安装的头胸弧形垫、腰背弧形垫以及腿部弧形垫,都是需要外人的控制才可进行调节,在调节过程中,患者是被束缚于板体上的,这样不论是在手术过程中,还是在休息时,都未给患者带来自由感,让患者十分的不适应,不舒适。
4.综上所述,可设置能让患者自由控制进行调节的结构,让患者在不影响手术的前提下,进行自由控制,不仅是方便了手术的顺利进行,也是给患者带来能自由控制的舒适感。


技术实现要素:

5.本实用新型是为了克服现有技术中头胸弧形垫、腰背弧形垫以及腿部弧形垫的调节都需外人控制的不足,提供了一种安装有能自动控制调节工作部件的改良手术室截石位体位架。为了实现上述目的,本实用新型采用以下技术方案:一种改良手术室截石位体位架,包括板体,所述板体上安装有开关,所述板体的后端设有两个脚垫槽,两个脚垫槽分别置于板体的左右两端,所述脚垫槽上安装有腿部弧形垫和若干个丝杆电机,所述腿部弧形
垫上安装有移动块,所述移动块的顶端与腿部弧形垫连接,所述移动块的底端置于脚垫槽内,所述移动块上安装有两个移动齿条,若干个丝杆电机以移动块为中心左右对称,所述丝杆电机上安装有丝杆电机轴,所述丝杆电机轴的一端与丝杆电机连接,所述丝杆电机轴的另一端安装有丝杆轴齿轮,所述丝杆轴齿轮与移动齿条一一对应,所述丝杆电机与开关电连接。这样设计通过板体便是可以让患者躺在上面,而板体的后端设有两个脚垫槽,两个脚垫槽分别置于板体的左右两端,且在脚垫槽处安装着腿部弧形垫,这样便是可以将双脚置于腿部弧形垫上的,方便了患者将患处显示于医生前,便于医生的手术。不仅如此,腿部弧形垫上安装有移动块,移动块的顶端与腿部弧形垫连接,底端置于脚垫槽内,而脚垫槽内的若干个丝杆电机则是以移动块为中心左右对称的,那么便是可以通过板体上安装的开关的控制,让开关电连接的丝杆电机工作,丝杆电机上的丝杆电机轴就是带动丝杆轴齿轮转动了,丝杆轴齿轮与移动齿条一一对应,那么安装着移动齿条的移动块就会被丝杆轴齿轮带动以进行上下移动工作,这样便是患者脚步的位置调节,达到了安装有能自动控制调节工作部件目的。作为优选,所述移动块上安装有挡块,所述挡块置于移动块的底端,所述脚垫槽包括脚垫槽口和脚垫槽底,所述挡块的宽度大于脚垫槽口的宽度,所述丝杆电机置于脚垫槽口和脚垫槽底之间。这样设计通过移动块上安装挡块便是可让挡块在移动块的移动带动下上下移动,这个挡块置于移动块的底端,且挡块的宽度大于脚垫槽口的宽度,那么在移动块的移动过程中,便是可避免挡块从脚垫槽口处脱离脚垫槽,也就是避免了移动块上的腿部弧形垫上患者脚步脱离板体。这里的丝杆电机置于脚垫槽口和脚垫槽底之间,那么便是可让丝杆电机轴和脚垫槽底之间留有间隙,那么可让移动块能顺利的上下移动,也就是让腿部弧形垫上的患者脚步随着移动块上下移动,调节好位置后便于医生的手术。作为优选,所述腿部弧形垫上安装有腿环套,所述腿环套上安装有加热电丝和隔热套,所述隔热套套装于腿环套外,所述加热电丝套装于腿环套内,所述加热电丝包含若干个,若干个加热电丝从腿环套的前端到后端均匀分布,所述加热电丝与开关电连接。这样设计通过腿部弧形垫上安装腿环套是可让患者脚步插入,这样患者的脚步便是受到了限位,在腿部弧形垫带动腿环套上下移动的工作中,也是让患者的双脚上下移动了。这个腿环套外套装着隔热套,而腿环套内则是套装着加热电丝,这样通过开关的控制就是可让加热电丝产生热量,起到保暖作用,这里的加热电丝包含若干个,若干个加热电丝从腿环套的前端到后端均匀分布,可以让患者的角度受热均衡,在隔热套的隔热效果下,也是避免了加热电丝产生热量的外散。作为优选,所述板体上设有护垫槽,所述板体上安装有头胸弧形垫、腰背弧形垫和两个臂垫,所述护垫槽、腰背弧形垫和脚垫槽从板体的前端到后端依次分布,两个臂垫分别置于板体的左右两端,所述护垫槽内安装有双轴伸异步电动机,所述双轴伸异步电动机上安装有两个电机轴,两个电机轴分别置于双轴伸异步电动机的前后两端,所述电机轴的一端与双轴伸异步电动机连接,所述电机轴的另一端安装有齿轮,所述头胸弧形垫上安装有限位片,所述限位片置于护垫槽内,所述限位片上安装有两个齿条,所述齿条与齿轮相啮合,所述开关包含若干个,若干个开关均匀分布于臂垫上,所述双轴伸异步电动机与一个开关电连接,所述丝杆电机与另一个开关电连接。这样设计通过而板体上安装的头胸弧形垫、腰背弧形垫、腿部弧形垫和两个臂垫便是可对患者的头胸部、腰背部、腿部以及肩膀进行限位的,为了方便手术的顺利进行,护垫槽、腰背弧形垫和脚垫槽从板体的前端到后端依次分布,两个臂垫分别置于板体的左右两端也是为了方便患者可稳定有规律的躺在板体上,医
生便是可根据体位架的机构快速的找到患者需要手术的位置,头胸弧形垫是安装于护垫槽位置处,且在护垫槽内安装有双轴伸异步电动机,两个电机轴分别置于双轴伸异步电动机的前后两端,而头胸弧形垫上安装的限位片是通过齿条和电机轴上的齿轮啮合的,那么通过臂垫上安装的一个开关的控制,便是可以进行开关电连接的双轴伸异步电动机的操作了,让电机轴带动头胸弧形垫可在患者的自我控制下,上下移动。于此同时也是可通过臂垫上安装的另一个开关的控制,让电连接着的丝杆电机带动丝杆电机轴转动,以便进行腿部弧形垫上的腿环套的移动工作,那么便是公开了安装有能自动控制调节工作部件的结构,给患者带来自由感,也便是自动产生舒适感。作为优选,所述护垫槽包括槽口和槽底,所述双轴伸异步电动机置于槽底处,所述槽口处安装有限位圈,所述限位片的宽度大于限位圈的宽度。这样设计通过护垫槽的槽底位置是可以安装上双轴伸异步电动机的,那么双轴伸异步电动机上的电机轴和槽口处的头胸弧形垫便是有高低差的,当双轴伸异步电动机被开关开启工作,电机轴的转动便是通过齿轮和齿条的配合让限位片上的头胸弧形垫顺利的上下移动,不仅如此,在槽口处还安装有限位圈,且限位片的宽度大于限位圈的宽度,那么便是避免了限位片上移时从槽口处脱离护垫槽,安全可靠。作为优选,所述板体上安装有两个安装块,两个安装块分别置于板体的左右两端,所述安装块上安装有凸出盘,所述臂垫通过凸出盘与安装块连接。这样设计通过板体上安装安装块,便是可以让臂垫通过凸出盘和安装块的连接做好与板体的连接,这两个安装块是分别置于板体的左右两端的,也就是让臂垫安装分别置于板体的左右两端,方便双臂分别限位于板体的左右两端,便于手术的顺利进行。作为优选,所述臂垫外套装有安装臂,所述安装臂的一端与凸出盘连接,所述安装臂上安装有手套和连接块,所述手套置于安装臂的另一端,所述开关置于手套内,所述连接块包含若干个,若干个连接块以臂垫为中心前后对应,所述连接块上安装有限位带,所述限位带与连接块可拆卸连接。这样设计通过臂垫外套装安装臂,不仅是可与板体上的凸出盘稳定的做好连接,而且还是可以顺利的安装上手套和连接块,这样伸手放置于臂垫上就是可以自由的控制手套内的开关,以进行头胸弧形垫的调节。而若干个连接块以臂垫为中心前后对应,那么便是可通过限位带于连接块的连接做好手臂的限位工作,方便了手术的顺利进行。作为优选,所述板体上设有若干个腰背槽,若干个腰背槽均匀分布,所述腰背槽处安装有插块,所述腰背弧形垫与插块可拆卸连接。这样设计通过板体上的腰背槽是可以插入插块的,而腰背弧形垫于插块的可拆卸连接方式便是方便了通过腰背槽能进行腰背弧形垫的限位工作,让患者进行腰背的限位工作。
6.本实用新型的有益效果是:可达到安装有能自动控制调节工作部件的目的;便于头胸部、腰背部、双臂以及腿部的限位;可避免腿部弧形垫和头胸弧形垫的调节失误。
附图说明

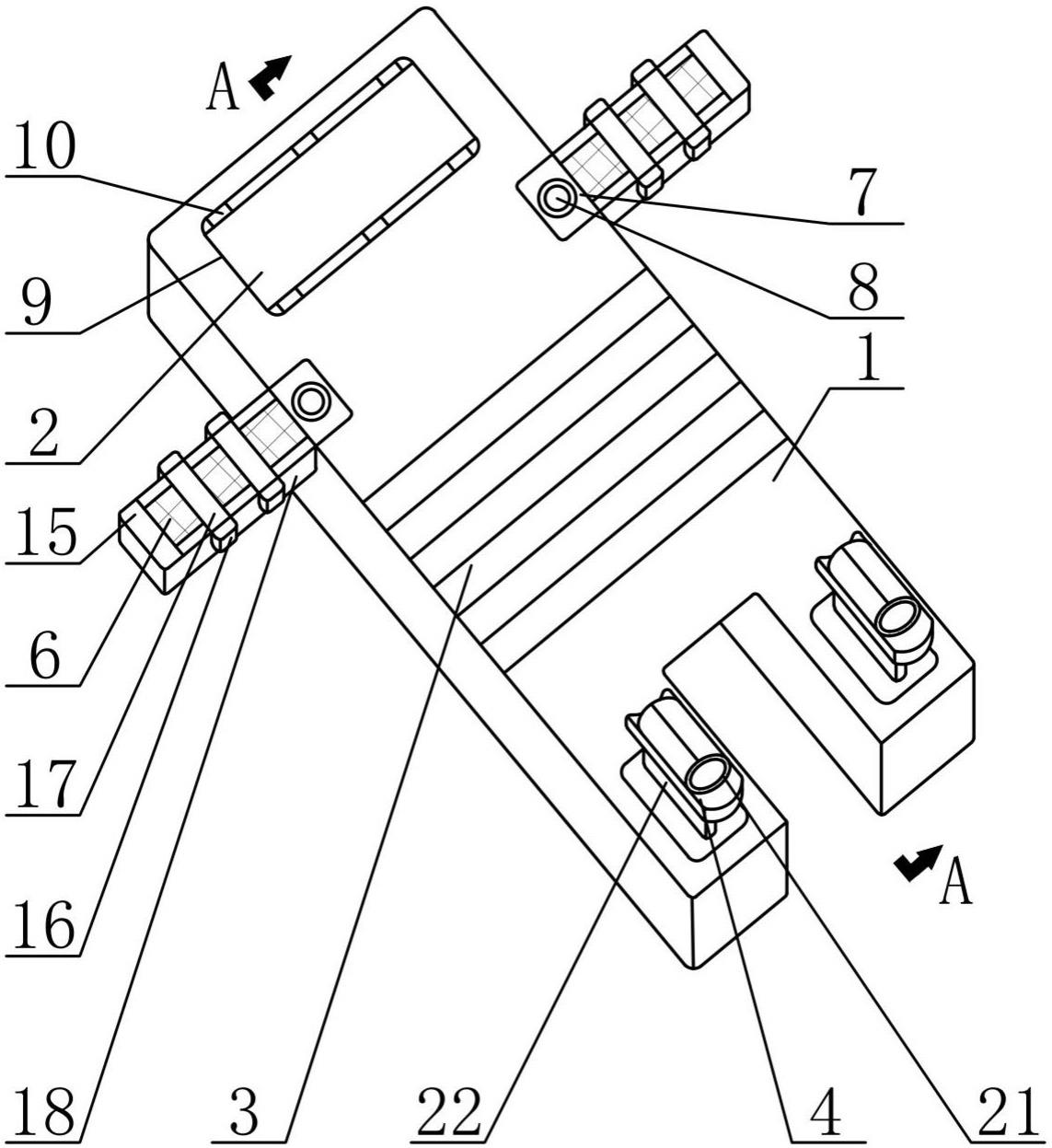

7.图1是本实用新型的一种结构示意图;
8.图2是图1中a-a处的剖面的结构示意图;
9.图3是图2中b处的放大剖视图;
10.图4是图2中c处的放大剖视图;
11.图5是本实用新型腿环套的结构示意图;
12.图6是本实用新型手套的结构示意图。
13.图中:1、板体,2、头胸弧形垫,3、腰背弧形垫,4、腿部弧形垫,5、丝杆电机,6、臂垫,7、安装块,8、凸出盘,9、护垫槽,10、限位片,11、双轴伸异步电动机,12、电机轴,13、齿轮,14、齿条,15、手套,16、连接块,17、限位带,18、安装臂,19、开关,20、插块,21、腿环套,22、移动块,23、脚垫槽,24、挡块,25、移动齿条,26、丝杆电机轴,27、丝杆轴齿轮,28、加热电丝,29、隔热套。
实施方式
14.下面结合附图和具体实施方式对实用新型做进一步的描述。
15.如图1、图2和图4所示的实施案例中,一种改良手术室截石位体位架,包括板体1,板体1上安装有开关19,板体1的后端设有两个脚垫槽23,两个脚垫槽23分别置于板体1的左右两端,脚垫槽23上安装有腿部弧形垫4和若干个丝杆电机5,腿部弧形垫4上安装有移动块22,移动块22的顶端与腿部弧形垫4连接,移动块22的底端置于脚垫槽23内,移动块22上安装有两个移动齿条25,若干个丝杆电机5以移动块22为中心左右对称,丝杆电机5上安装有丝杆电机轴26,丝杆电机轴26的一端与丝杆电机5连接,丝杆电机轴26的另一端安装有丝杆轴齿轮27,丝杆轴齿轮27与移动齿条25一一对应,丝杆电机5与开关19电连接。
16.如图2、图4和图5所示,移动块22上安装有挡块24,挡块24置于移动块22的底端,脚垫槽23包括脚垫槽口和脚垫槽底,挡块24的宽度大于脚垫槽口的宽度,丝杆电机5置于脚垫槽口和脚垫槽底之间。腿部弧形垫4上安装有腿环套21,腿环套21上安装有加热电丝28和隔热套29,隔热套29套装于腿环套21外,加热电丝28套装于腿环套21内,加热电丝28包含若干个,若干个加热电丝28从腿环套21的前端到后端均匀分布,加热电丝与开关19电连接。
17.如图1、图2、图3和图6所示,板体1上设有护垫槽9,板体1上安装有头胸弧形垫2、腰背弧形垫3和两个臂垫6,护垫槽9、腰背弧形垫3和脚垫槽23从板体1的前端到后端依次分布,两个臂垫6分别置于板体1的左右两端,护垫槽9内安装有双轴伸异步电动机11,双轴伸异步电动机11上安装有两个电机轴12,两个电机轴12分别置于双轴伸异步电动机11的前后两端,电机轴12的一端与双轴伸异步电动机11连接,电机轴12的另一端安装有齿轮13,头胸弧形垫2上安装有限位片10,限位片10置于护垫槽9内,限位片10上安装有两个齿条14,齿条14与齿轮13相啮合,开关19包含若干个,若干个开关19均匀分布于臂垫6上,双轴伸异步电动机11与一个开关19电连接,丝杆电机5与另一个开关19电连接。护垫槽9包括槽口和槽底,双轴伸异步电动机11置于槽底处,槽口处安装有限位圈,限位片10的宽度大于限位圈的宽度。板体1上安装有两个安装块7,两个安装块7分别置于板体1的左右两端,安装块7上安装有凸出盘8,臂垫6通过凸出盘8与安装块7连接。臂垫6外套装有安装臂18,安装臂18的一端与凸出盘8连接,安装臂18上安装有手套15和连接块16,手套15置于安装臂18的另一端,开关19置于手套15内,连接块16包含若干个,若干个连接块16以臂垫6为中心前后对应,连接块16上安装有限位带17,限位带17与连接块16可拆卸连接。板体1上设有若干个腰背槽,若干个腰背槽均匀分布,腰背槽处安装有插块20,腰背弧形垫3与插块20可拆卸连接。
18.首先让患者平躺于板体1上,平躺时,患者头部的所在位置便是与板体1上护垫槽9的所在位置上下对应的,而患者背部的所在位置是与板体1上腰背槽的所在位置上下对应的,患者腿部的所在位置是与腿部弧形垫4的所在位置上下对应的,而患者的双臂则是需要分别放置于两个臂垫6上,在这里的护垫槽9、腰背弧形垫3和腿部弧形垫4从板体1的前端到
后端依次分布,两个臂垫6分别置于板体1的左右两端便是方便了患者各处的顺利放置。
19.在放置患者各处位置时,患者的头部时放置在护垫槽9位置处的头胸弧形垫2的,在护垫槽9内安装有双轴伸异步电动机11,双轴伸异步电动机11上安装有两个电机轴12,两个电机轴12分别置于双轴伸异步电动机11的前后两端,而头胸弧形垫2是通过齿条14和电机轴12上安装的齿轮13相啮合的,也就是头胸弧形垫2上的限位片10已与双轴伸异步电动机11做好了连接,便于双轴伸异步电动机11的控制。
20.板体1的左右两端上分别安装有两个安装块7,安装块7上安装有凸出盘8,而臂垫6是通过套装的安装臂18与凸出盘8连接的,这样便是可让双臂稳定的放置于臂垫6上,让双手插入到安装臂18端部的手套15内,手指便是限位于手套15的手指槽内了,那么就可以通过限位带17与安装臂18上的连接块16的连接,将手臂稳定的受到限位,以便手术的顺利进行。这里前后对应的连接块16是可以设置穿插孔,让限位带17的一端与一个连接块16做好连接,限位带17的另一端则是绕过手臂与另一个连接块16做好连接,手臂的限位工作稳定的做好了。
21.背部位置的板体1上则是设置了若干个腰背槽,而腰背弧形垫3可与插块20的一端连接好的,那么将插块20的另一端穿过腰背槽置于患者的另一边,将腰背弧形垫3与插块20的另一端做好连接,便是可让患者的腰背处稳定的限位于板体1上,这个插块20和腰背弧形垫3可选择插接,连接和拆卸工作简单容易。
22.而患者的腿部则是需要置于腿部弧形垫4上的,在板体1的后端设有两个脚垫槽23,腿部弧形垫4是与脚垫槽23一一对应的,而腿部弧形垫4上安装有移动块22,移动块22的顶端与腿部弧形垫4连接,底端则是安装着挡块24,且挡块24是置于脚垫槽23内的,不仅如此,脚垫槽23内的若干个丝杆电机5以移动块22为中心左右对称,丝杆电机5上的丝杆电机轴26上安装的丝杆轴齿轮27则是与移动块22上的移动齿条25一一对应的,也就是在开关19的控制下,丝杆电机5的工作,让丝杆电机轴26带动移动块22上下移动,也就是带动了腿部弧形垫4上下移动。不仅如此,在腿部弧形垫4安装着腿环套21,那么患者的双脚便是可套装于腿环套21内的,在腿部弧形垫4的移动中,带动了患者的双脚的移动,这样便是达到了安装有能自动控制调节工作部件的目的。患者的双脚套装于腿环套21内,不仅受到限位,让患者双脚放置的更稳定,而且也是减少了患者暴露于外的皮肤,这里的腿环套21也是增加了与患者皮肤的接触面积,当然腿环套21的长度是可以提前设定的,增长支撑面,就是减少了患者皮肤的暴露面。当然为了顺利进行手术,两个脚垫槽23之间是需要留有间隙的,这样医生就可以站位于两个脚垫槽23之间的间隙处,进行手术工作。在丝杆电机5连接的板体1部分,则是可选择用滚动轴承连接的两个架子,这样便是通过安装上电机,让两个架子进行转动,以调节患者双脚的间距,也就是两个脚垫槽23之间的间距,便于医生可顺利针对患者臀部进行治疗。
23.在手套15上安装的若干个开关19是可以套装于不同的手指孔槽的,一个开关19与丝杆电机5电连接,一个开关19则是与双轴伸异步电动机11电连接,另一个开关19则是可以与加热电丝28电连接,那么可提前告知患者哪个手指槽内的开关19是可以控制丝杆电机5的工作,哪个手指槽内的开关19则是可以双轴伸异步电动机11的工作的,哪个手指槽内的开关19是可以控制加热电丝28的工作的,如此在患者平躺于板体1上后,就是可患者自动控制丝杆电机5工作,带动丝杆电机5上的丝杆电机轴转动,让丝杆电机轴连接着的腿部弧形
垫4被带动上移,调节好腿部位置。与此同时,也可让患者自动控制双轴伸异步电动机11工作,带动双轴伸异步电动机11上的两个电机轴12转动,这样便是让头胸弧形垫2可稳定的上下移动进行位置调节,当然也是可以通过开关19让电流通到加热电丝28上,在加热电丝28上产生热量,也就是让患者感受到保暖效果,这里的加热电丝28包含若干个,若干个加热电丝28从腿环套21的前端到后端均匀分布,是套装于腿环套21内的,那么就是让患者的脚步感应着加热电丝28产生的热量,保暖效果好,而为了让患者其它位置也能有保暖效果,那么板体1上、头胸弧形垫2上、腰背弧形垫3上以及臂垫6上均可安装上加热电丝28,在保暖的前进下顺利的进行手术。
24.在板体1上最好还可安装上单片机,对双轴伸异步电动机11、丝杆电机5和加热电丝28的工作进行控制,以避免头胸弧形垫2和腿部弧形垫4移动位置太大,而影响到手术的顺利进行,也是可顺利的进行加热电丝28产生热量的调节,让患者在适宜自己的温度前景下开始手术。不仅如此,头胸弧形垫2、腰背弧形垫3、腿部弧形垫4和臂垫6都可选择是软质的石棉,不仅是让患者在自由控制头胸弧形垫2时给与自由感所带来的舒适更是让患者身体接触导热硅胶带来舒适感,这个导热硅胶既有良好的导热效果,而且不导电,以避免患者导电,而在腿环套21外套装着的隔热套29则是可选择隔热效果的石棉,当然开关19还是需要有与外界的电源做好电连接的,这样丝杆电机5、双轴伸异步电动机11和的加热电丝28工作才可以顺利的进行,加热电丝28则是可以选择电阻率大的铁丝,电流在电阻影响下,产生热量,给患者带来温度,起到保暖效果。
