1.本实用新型涉及延长管固定技术领域，特别是一种三通延长管用固定装置。


背景技术：

2.重症监护室危重患者常因治疗需要，需多条通路同时静脉泵入多种药物，临床上常通过在患者静脉置管上连接多个三通、三通上接延长管实现这一目的，因此，常可见患者身上有一长排三通和许多条延长管。现有技术中，公开了名称为“三通延长管固定器”，申请号为2020200216420的中国专利，其通过设计t型卡槽，可以整理三通和三通延长管，避免三通延长管凌乱，减少护士整理时间，减少工作量，但是该装置在使用时只是将三通阀放置在t形卡槽内，缺少固定机构，当该装置受到外力勿碰发生晃动时，三通阀可能会与t形卡槽发生分离的情况，且该固定板通过挂环进行挂置，稳定性较差，当固定板受到外力勿碰时会发生掉落的情况，使用起来较为不便。


技术实现要素：

3.本部分的目的在于概述本实用新型的实施例的一些方面以及简要介绍一些较佳实施例。在本部分以及本技术的说明书摘要和实用新型名称中可能会做些简化或省略以避免使本部分、说明书摘要和实用新型名称的目的模糊，而这种简化或省略不能用于限制本实用新型的范围。
4.鉴于上述和/或现有的三通延长管用固定装置中存在的问题，提出了本实用新型。
5.因此，本实用新型所要解决的问题在于只是将三通阀放置在t形卡槽内，缺少固定机构，当该装置受到外力勿碰发生晃动时，三通阀可能会与t形卡槽发生分离的情况，且该固定板通过挂环进行挂置，稳定性较差，当固定板受到外力勿碰时会发生掉落的情况，使用起来较为不便。
6.为解决上述技术问题，本实用新型提供如下技术方案：一种三通延长管用固定装置，其包括，主体组件，包括固定板和卡扣，所述卡扣固定于所述固定板一侧，所述固定板上开设有放置槽；
7.定位组件，设置于所述固定板上，包括紧固件、推动件以及锁紧件，所述紧固件位于所述固定板内，所述推动件设置于所述紧固件上方，所述锁紧件位于所述固定板一侧。
8.作为本实用新型所述三通延长管用固定装置的一种优选方案，其中：所述紧固件包括挤压板和定位柱，所述挤压板位于所述放置槽内，所述定位柱一端与所述挤压板固定。
9.作为本实用新型所述三通延长管用固定装置的一种优选方案，其中：所述紧固件还包括定位板和第一弹簧，所述定位板固定于所述定位柱一端，所述第一弹簧一端与所述定位板固定。
10.作为本实用新型所述三通延长管用固定装置的一种优选方案，其中：所述紧固件还包括防护垫，所述防护垫固定于所述挤压板一侧。
11.作为本实用新型所述三通延长管用固定装置的一种优选方案，其中：所述推动件
包括连接块和推杆，所述连接块一侧与所述挤压板固定，所述固定板内开设有通槽，所述连接块插接于所述通槽内，所述推杆位于所述连接块上方，所述连接块上开设有与所述推杆相对应的插槽。
12.作为本实用新型所述三通延长管用固定装置的一种优选方案，其中：所述推动件还包括支撑块和第二弹簧，所述支撑块固定于所述推杆一侧，所述第二弹簧两端分别与所述支撑块和所述通槽内壁固定。
13.作为本实用新型所述三通延长管用固定装置的一种优选方案，其中：所述推动件还包括按压板，所述按压板固定于所述推杆顶端。
14.作为本实用新型所述三通延长管用固定装置的一种优选方案，其中：所述锁紧件包括第一夹板、第二夹板以及定位杆，所述第一夹板设置于所述固定板一侧，所述第二夹板位于所述第一夹板一侧，所述定位杆一端与所述第一夹板固定。
15.作为本实用新型所述三通延长管用固定装置的一种优选方案，其中：所述锁紧件还包括螺纹杆和转柄，所述螺纹杆一端与所述第一夹板转动连接，所述转柄固定于所述螺纹杆另一端。
16.作为本实用新型所述三通延长管用固定装置的一种优选方案，其中：所述锁紧件还包括铰接板和连接板，两个所述铰接板分别固定于所述第一夹板和所述固定板一侧，所述连接板位于所述铰接板内。
17.本实用新型有益效果为：通过紧固件对三通阀进行锁紧固定，以此避免其会与放置槽发生分离的情况，并通过锁紧件将固定板进行挂置，避免固定板会发生掉落的情况。
附图说明
18.为了更清楚地说明本实用新型实施例的技术方案，下面将对实施例描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动性的前提下，还可以根据这些附图获得其它的附图。其中：

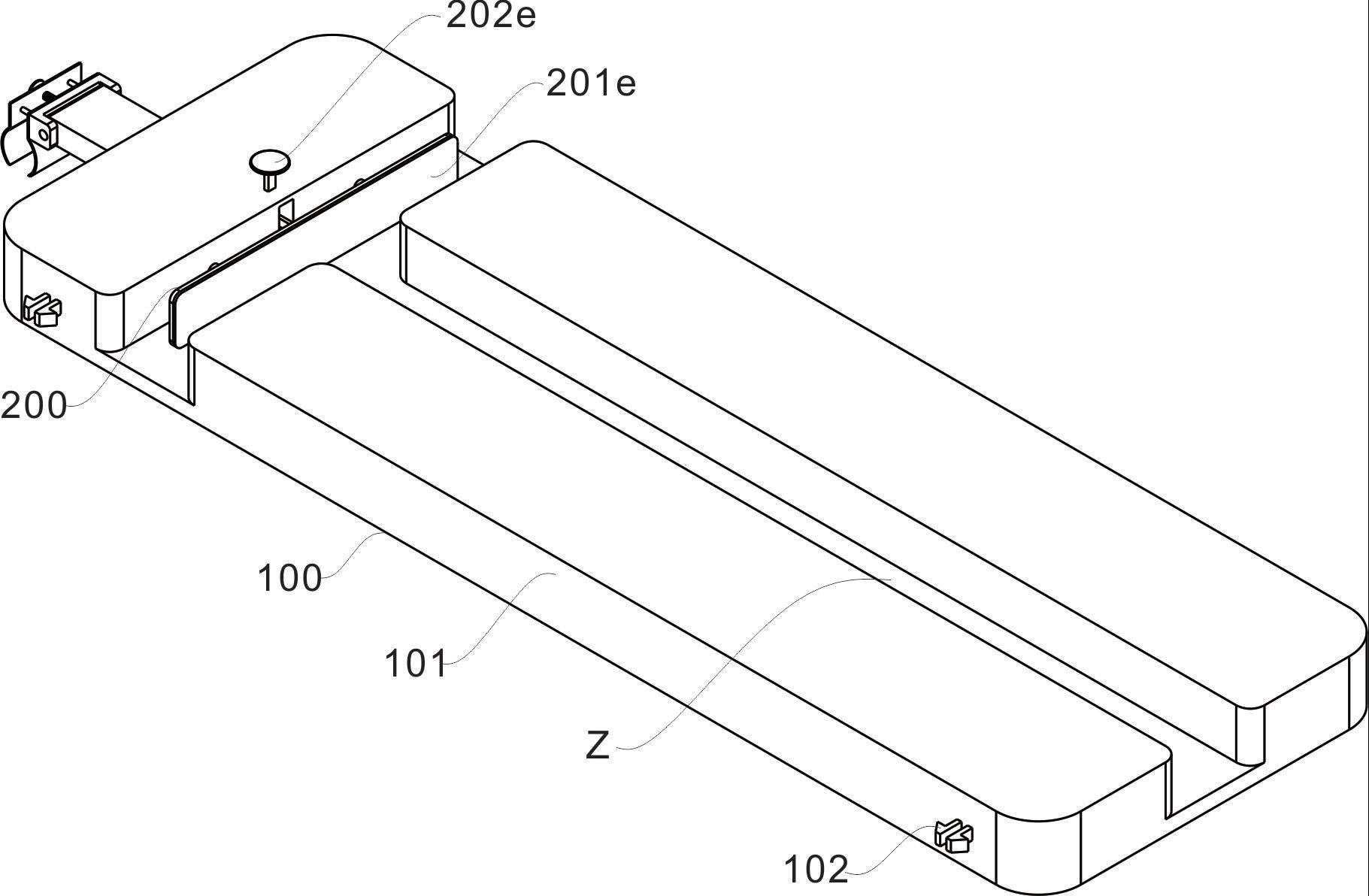

19.图1为三通延长管用固定装置的整体结构图。
20.图2为三通延长管用固定装置的整体另一视角结构图。
21.图3为三通延长管用固定装置的图2中a处局部放大结构图。
22.图4为三通延长管用固定装置的固定板局部剖面结构图。
23.图5为三通延长管用固定装置的图4中b处局部放大结构图。
24.图6为三通延长管用固定装置的固定板另一视角局部剖面结构图。
25.图7为三通延长管用固定装置的图6中c处局部放大结构图。
26.图中：100、主体组件；101、固定板；102、卡扣；200、定位组件；201、紧固件；202、推动件；203、锁紧件；201a、挤压板；201b、定位柱；201c、定位板；201d、第一弹簧；201e、防护垫；202a、连接块；202b、推杆；202c、支撑块；202d、第二弹簧；202e、按压板；203a、第一夹板；203b、第二夹板；203c、定位杆；203d、螺纹杆；203e、转柄；203f、铰接板；203g、连接板；v、通槽；x、插槽；z、放置槽。
具体实施方式
27.为使本实用新型的上述目的、特征和优点能够更加明显易懂，下面结合说明书附图对本实用新型的具体实施方式做详细的说明。
28.在下面的描述中阐述了很多具体细节以便于充分理解本实用新型，但是本实用新型还可以采用其他不同于在此描述的其它方式来实施，本领域技术人员可以在不违背本实用新型内涵的情况下做类似推广，因此本实用新型不受下面公开的具体实施例的限制。
29.其次，此处所称的“一个实施例”或“实施例”是指可包含于本实用新型至少一个实现方式中的特定特征、结构或特性。在本说明书中不同地方出现的“在一个实施例中”并非均指同一个实施例，也不是单独的或选择性的与其他实施例互相排斥的实施例。
30.实施例1
31.参照图1、图3、图5和图7，为本实用新型第一个实施例，该实施例提供了一种三通延长管用固定装置，三通延长管用固定装置包括主体组件100和定位组件200，通过定位组件200对主体组件100和三通阀进行固定，避免其发生掉落的情况。
32.具体的，主体组件100，包括固定板101和卡扣102，卡扣102固定于固定板101一侧，固定板101上开设有放置槽z。
33.卡扣102的数量为两个，分别固定在固定板101一侧的两端，固定板101另一侧开设有与卡扣102相对应的卡槽（图中未示出），通过卡扣102与卡槽的配合，可将多个固定板101进行连接，放置槽z呈t形，用于对三通阀进行放置。
34.具体的，定位组件200，设置于固定板101上，包括紧固件201、推动件202以及锁紧件203，紧固件201位于固定板101内，推动件202设置于紧固件201上方，锁紧件203位于固定板101一侧。
35.通过紧固件201的设置，用于对三通阀进行锁紧固定，以此避免固定板101在受到外力勿碰时，三通阀会与放置槽z发生分离的情况，推动件202用于带动紧固件201移动，使其能够解除对三通阀的锁紧，从而可对三通阀进行拆卸，通过锁紧件203的设置，用于将固定板101与床头或墙壁进行固定，避免其在放置过程中会发生掉落的情况。
36.实施例2
37.参照图1、图5、图6和图7，为本实用新型第二个实施例，本实施例基于上一个实施例。
38.具体的，紧固件201包括挤压板201a和定位柱201b，挤压板201a位于放置槽z内，定位柱201b一端与挤压板201a固定。
39.通过挤压板201a的设置，用于配合放置槽z内壁对三通阀进行挤压，使得三通阀放置在放置槽z内部时不会发生松动的情况，定位柱201b的数量为两个，分别固定在挤压板201a一侧的两端，固定板101内开设有腔室，定位柱201b插接于腔室内，通过定位柱201b的设置，用于对挤压板201a进行定位，避免其在移动时发生偏移的情况。
40.具体的，紧固件201还包括定位板201c和第一弹簧201d，定位板201c固定于定位柱201b一端，第一弹簧201d一端与定位板201c固定。
41.定位板201c与腔室内壁滑动连接，第一弹簧201d一端与腔室内壁固定，通过第一弹簧201d的设置，用于对定位板201c和定位柱201b施加一个推动的力，并通过定位柱201b带动挤压板201a移动，使挤压板201a对三通阀的夹持更为紧固。
42.具体的，紧固件201还包括防护垫201e，防护垫201e固定于挤压板201a一侧。
43.通过防护垫201e的设置，用于对三通阀进行防护，避免挤压板201a夹持的力道过大，导致三通阀发生损坏的情况。
44.具体的，推动件202包括连接块202a和推杆202b，连接块202a一侧与挤压板201a固定，固定板101内开设有通槽v，连接块202a插接于通槽v内，推杆202b位于连接块202a上方，连接块202a上开设有与推杆202b相对应的插槽x。
45.连接块202a一端延伸至固定板101顶部，并与固定板101内活动连接，插槽x呈倾斜状，当推杆202b向下移动并对插槽x内壁的斜面进行挤压时，通过二者配合可带动连接块202a移动，并通过连接块202a带动挤压板201a移动，使挤压板201a与三通阀分离，以此便可对三通阀进行拆卸。
46.具体的，推动件202还包括支撑块202c和第二弹簧202d，支撑块202c固定于推杆202b一侧，第二弹簧202d两端分别与支撑块202c和通槽v内壁固定。
47.支撑块202c用于对第二弹簧202d进行固定，通过第二弹簧202d的设置，用于对支撑块202c施加一个向上的力，并通过支撑块202c带动推杆202b向上移动，使推杆202b在对插槽x内壁挤压后能够复位，从而可再次对其进行按压。
48.具体的，推动件202还包括按压板202e，按压板202e固定于推杆202b顶端。
49.通过按压板202e的设置，便于使用者对推杆202b进行按压。
50.实施例3
51.参照图1～图7，为本实用新型第三个实施例，该实施例基于前两个实施例。
52.具体的，锁紧件203包括第一夹板203a、第二夹板203b以及定位杆203c，第一夹板203a设置于固定板101一侧，第二夹板203b位于第一夹板203a一侧，定位杆203c一端与第一夹板203a固定。
53.第一夹板203a和第二夹板203b均呈弧形，当二者闭合，并对床栏进行夹持时，以此便可对固定板101进行固定，避免固定板101在放置过程中会发生掉落的情况，定位杆203c的数量为两个，分别固定在第一夹板203a顶部两侧，并与第二夹板203b内活动连接，通过定位杆203c对第二夹板203b进行定位，避免其在移动时发生偏移的情况。
54.具体的，锁紧件203还包括螺纹杆203d和转柄203e，螺纹杆203d一端与第一夹板203a转动连接，转柄203e固定于螺纹杆203d另一端。
55.螺纹杆203d一端通过轴承与第一夹板203a转动连接，第二夹板203b内开设有螺纹孔，螺纹杆203d与螺纹孔内螺纹连接，当螺纹杆203d在转动时，通过螺纹孔的配合会带动第二夹板203b移动，以此可使第二夹板203b配合第一夹板203a对床栏进行夹持，通过转柄203e的设置，便于使用者对螺纹杆203d进行转动。
56.具体的，锁紧件203还包括铰接板203f和连接板203g，两个铰接板203f分别固定于第一夹板203a和固定板101一侧，连接板203g位于铰接板203f内。
57.第一夹板203a通过连接板203g和铰接板203f与固定板101铰接，通过连接板203g和铰接板203f的设置，当对固定板101完成固定后，可对其放置的角度进行调节。
58.在使用时，当需要将三通阀与固定板101内固定时，首先按动按压板202e带动推杆202b移动，当推杆202b向下移动并对插槽x内壁的斜面进行挤压时，通过二者配合可带动连接块202a移动，并通过连接块202a带动挤压板201a移动，使挤压板201a与放置槽z之间空
出，此时将三通阀放在放置槽z内，并解除对按压板202e的按压，与此同时，第一弹簧201d对定位板201c和定位柱201b施加一个推动的力，并通过定位柱201b带动挤压板201a移动，使挤压板201a通过放置槽z内壁的配合对三通阀夹持固定，以此便可避免三通阀会发生掉落的情况，当需要对固定板101进行挂置时，将第一夹板203a置于床栏的下方，并转动转柄203e带动螺纹杆203d转动，当螺纹杆203d在转动时，通过螺纹孔的配合会带动第二夹板203b移动，以此可使第二夹板203b配合第一夹板203a对床栏进行夹持，以此便可对固定板101进行固定，避免固定板101在放置过程中会发生掉落的情况。
