1.本实用新型涉及医疗器械领域，具体是一种一次性顺产用手术单。


背景技术：

2.现有的一次性顺产手术巾，其结构大体如cn202397620u所公开的结构，包括无纺布床单，集液袋，集液袋用于收集羊水、排泄物和医用垃圾等，这种手术床单在正常顺产过程中使用较为合适，如果产妇在生产过程中有出血情况，血液流入集液袋后医生较难根据产妇的出血量进行分析并及时介入。另如申请号cn210095908u公开的一种顺产用手术巾，该手术单的收集袋另设有血液收集袋，但血液收集袋单独设定在集液袋下方，在使用时需要将集液袋部分或者全部拆下才能进行血液的收集，过程繁琐，不好操作，血液容易流到上方的集液袋中，从而不能收集到全部血液，影响医生对产妇出血量的判断；另外，铺单一端设置固定绳，在手术台上不便于操作，因产床的结构不同，手术单的位置不好定位。


技术实现要素：

3.本实用新型的目的在于提供一种一次性顺产用手术单，以解决上述背景技术中提出的问题。
4.为实现上述目的，本实用新型提供如下技术方案：
5.一种一次性顺产用手术单，包括主单、垫单和集液袋，所述垫单与集液袋位于主单同侧，所述集液袋可拆卸的连接在主单上，所述垫单的一端固定连接在主单上，所述垫单的另一端活动置于集液袋内，所述集液袋一体集成有羊水袋和血液袋。
6.作为本实用新型进一步的方案：所述集液袋由上层pe膜、中层pe膜和下层pe膜热封而成，所述羊水袋由上层pe膜与中层pe膜热封围合而成，所述血液袋由中层pe膜和下层pe膜热封围合而成。
7.作为本实用新型进一步的方案：所述集液袋为锥形结构，所述集液袋的开口在锥形结构的底边上，所述集液袋的开口包括羊水袋开口和血液袋开口，所述中层pe膜与上层pe膜围合的一面开口处设有医用胶带，所述医用胶带两端设有剥离口。
8.作为本实用新型进一步的方案：所述集液袋外表面下方设有刻度标，所述刻度标位于下层pe膜外表面。
9.作为本实用新型进一步的方案：所述集液袋上层pe膜开口处设有塑型条，所述塑型条为铝条。
10.作为本实用新型进一步的方案：所述主单靠近集液袋开口的一端对称设有插手袋，所述插手袋上分别设有手标指示标。
11.作为本实用新型进一步的方案：所述主单材质为防滑膜材质，所述垫单材质为pp和pe复合材料，所述垫单的一端热合连接在主单上。
12.与现有技术相比，本实用新型的有益效果是：
13.1、在主单上设置用于引流的垫单和一体热封成型的羊水袋和血液袋，羊水袋袋口
设有医用胶带，在进行羊水收集时，通过垫单将羊水引流到羊水袋中即可，在进行血液收集时，只要将羊水袋袋口用医用胶带粘合，通过垫单将血液引流到血液袋中即可，羊水和血液都可以独立全部收集且操作简单方便；
14.2、血液收集袋采用三角形设计，更方便收集血液，同时外表面上的刻度标可以清晰准确的看到血液量。
15.3、主单采用防滑膜材料，铺在手术台上不易滑动，与产妇接触的垫单采用pp pe材质，在不降低产妇体验感的同时节约了成本。
16.4、主单两端设计成插手袋的样式，医护将手插入插手袋里即可将主单移动到合适的位置，更方便操作。
附图说明

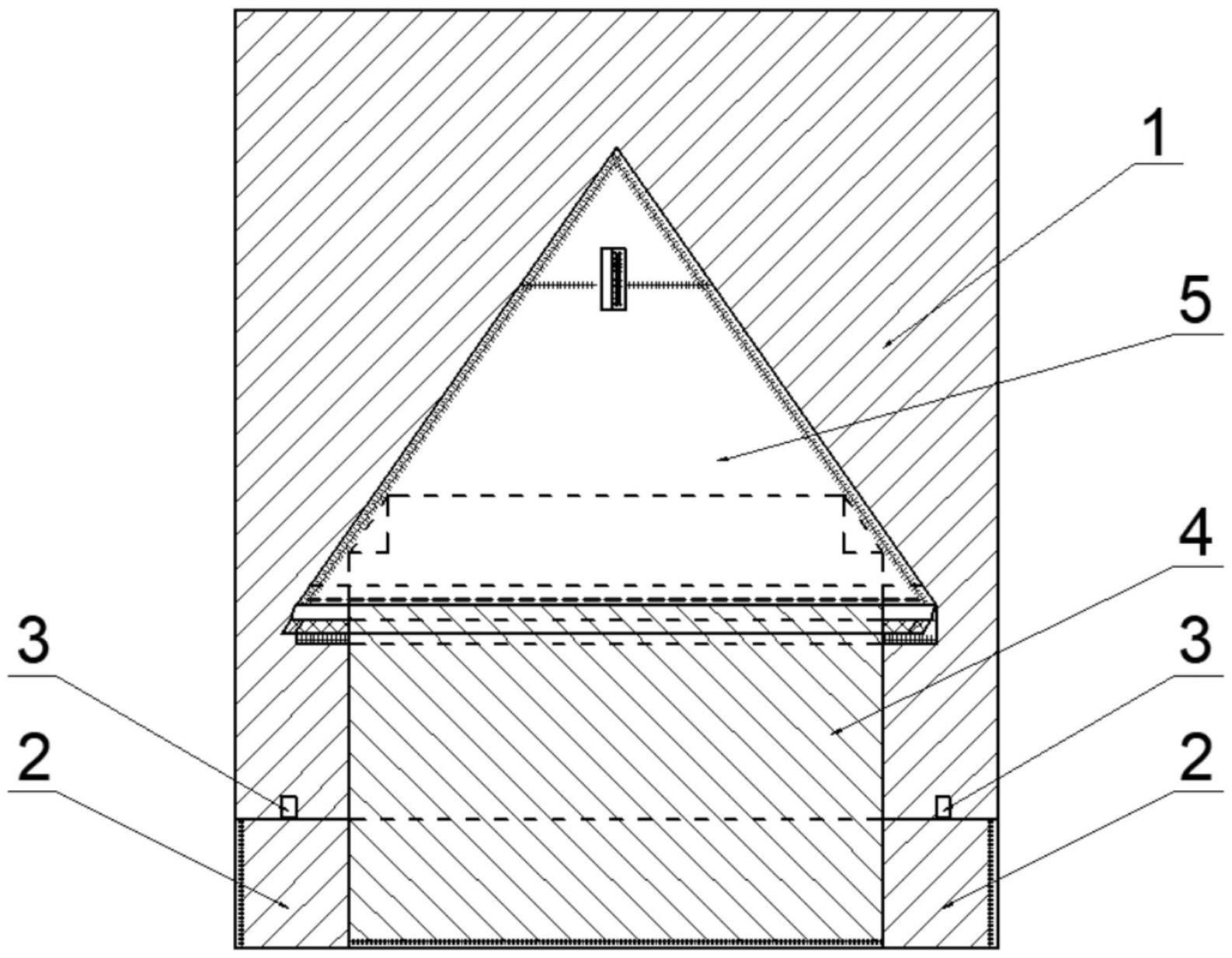

17.图1为本实用新型整体结构示意图；
18.图2为本实用新型集液袋结构示意图；
19.图中：1-主单、2-插手袋、3-手标指示标、4-垫单、5-集液袋、51-塑型条、52-医用胶带、53-刻度标。
具体实施方式
20.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
21.请参阅图1，本实用新型实施例中，一种一次性顺产用手术单，包括主单1、垫单4和集液袋5，所述垫单4与集液袋5位于主单1同侧，所述集液袋5可拆卸的连接在主单1上，所述垫单4的一端固定连接在主单1上，所述垫单4的另一端活动置于集液袋5内，所述集液袋5一体集成有羊水袋和血液袋。羊水袋收集羊水、排泄物和医用垃圾，血液袋用于收集生产过程中的出血，一体集成的集液袋5在进行羊水和血液分开收集时操作更加方便，垫单4作为引流单，在进行羊水收集时，只需将垫单4的一端放入羊水袋中，通过垫单4的引流作用，羊水会顺着垫单4流入羊水袋中；如果在生产过程中有出血情况发生，将垫单4的一端放入血液袋中，通过垫单4的引流作用，血液会顺着垫单4流入血液袋中，这样就实现了羊水和血液的分开收集，且操作简单，便于医生根据出血量的多少进行下一步的操作。
22.进一步的，所述集液袋5由上层pe膜、中层pe膜和下层pe膜热封而成，所述羊水袋由上层pe膜与中层pe膜热封围合而成，所述血液袋由中层pe膜和下层pe膜热封围合而成。上层pe膜、中层pe膜和下层pe膜均为大小相同的结构，中层pe膜将羊水袋和血液袋分隔开。
23.进一步的，所述集液袋5为锥形结构，所述集液袋5的袋口在锥形结构的底边上，所述集液袋5的袋口包括羊水袋袋口和血液袋袋口，羊水袋袋口在血液袋袋口上方。所述中层pe膜与上层pe膜围合的一面袋口处设有医用胶带52，所述医用胶带52两端设有剥离口。集液袋5上宽下窄的结构，有利于液体的收集，中层pe膜与上层pe膜相对的一面袋口处设有医用胶带52，当需要使用血液袋进行血液收集时，将中层pe膜处的医用胶带52粘贴到上层pe膜，实现羊水袋袋口的粘合，确保血液不会进入羊水袋中。因血液袋袋口在羊水袋袋口下
方，在进行羊水收集时，垫单4完全覆盖血液袋袋口，羊水不会进入到血液袋中，故中层pe膜与下层pe膜相对的一面无需设置医用胶带52。
24.进一步的，所述集液袋5外表面下方设有刻度标53，所述刻度标53位于下层pe膜外表面。刻度标53位于血液袋外表面下方，主要作用是准确判断产妇出血量的多少，以便采取对应救护措施，及时介入。
25.进一步的，所述集液袋5上层pe膜袋口处设有塑型条51，所述塑型条51为铝条。塑型条51的设置可以在需要的时候将袋口展开定型，方便液体的收集。
26.进一步的，所述主单1靠近集液袋5袋口的一端对称设有插手袋2，所述插手袋2上分别设有手标指示标3。主单1两端设有插手袋2，插手袋2位置贴有手标指示标3，医护按照手标指示标3的指示，将手插入插手袋2即可将主单1移动到合适的位置，方便手术单的定位。
27.进一步的，所述主单1材质为防滑膜材质，所述垫单4材质为pp和pe复合材料，所述垫单4的一端热合连接在主单1上。主单1采用防滑膜材质，铺在手术台上不易滑动；垫单4采用pp pe材质，垫单4一端热合在主单1上，并且pp材质面朝上，在不降低产妇体验感的同时节约了成本。
28.本实用新型结构新颖，运行稳定，本实用新型在使用时，将手术单置于产床上，按照手标指示标3将手置于插手袋2中调整手术单置于适当位置，垫单4置于产妇身体下方。生产过程中产生羊水时，将垫单4与集液袋5连接的一端放入羊水袋的袋口内，通过塑形条51将袋口塑形以便收集液体，垫单4将羊水引流到羊水袋内；当生产过程中产生出血情况时，将垫单4从羊水袋袋口取出，通过医用胶带52两端的剥离口打开医用胶带52，将羊水袋袋口通过医用胶带52粘合，将垫单4与集液袋5连接的一端放入血液袋的袋口内，通过塑形条51将袋口塑形，垫单4将血液引流到血液袋内。因集液袋5可拆卸的与主单1连接，生产完成后可将集液袋5进行废弃物处理，手术单取下处理即可。
29.本实用新型不仅可以完成羊水以及血液的单独处理，集液袋5一体化的设计也免去了进行血液收集时需要提前部分或者全部拆离羊水袋的繁琐步骤，节约了时间，简化了步骤；垫单4的引流作用使羊水或者血液可以准确无误的进入对应的集液袋5；同时集液袋5上设置刻度标53，可以准确的观测血液量，方便医生进行下一步的介入；主单1采用防滑膜材料，铺在手术台上不易滑动，与产妇接触的垫单4采用pp pe材质，在不降低产妇体验感的同时节约了成本；主单1两端设计成插手袋2的样式，医护将手插入插手袋2里即可将主单1移动到合适的位置，更方便操作。
30.虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
31.故以上所述仅为本技术的较佳实施例，并非用来限定本技术的实施范围；即凡依本技术的权利要求范围所做的各种等同变换，均为本技术权利要求的保护范围。
