一种签字笔用消毒盒的制作方法

1.本实用新型涉及消毒设备技术领域,特别是一种签字笔用消毒盒。


背景技术:

2.在传染病防治过程中,切断传染途径是有效预防传染病传播的途径。随着疫情的爆发,公共场合和公共用品的消毒越来越受到重视,在公共场合经常出现的公用签字笔就是其中之一,如:在银行、办事处、医院等需要填写待办理业务信息时,公用签字笔被多数人接触使用,无法进行及时的消毒处理,存在严重的交叉感染的风险。
3.针对上述情况,授权公告号为cn212289330u的中国实用新型专利公开了一种带消毒功能的笔筒,包括底座、设于底座上的筒体以及盖设在筒体上的罩体,罩体与筒体为可拆卸连接;筒体的上端设有隔板,隔板上开设有多个插孔,隔板上设有与每个插孔相连的限位筒,限位筒的内壁上凸设有可被压缩的限位凸起;底座的中部设有紫外线灯管,底座内设有电池,电池与紫外线灯管电性连接,底座的侧壁设有用于控制紫外线灯管的开关。
4.该带消毒功能的笔筒中的限位凸起被笔身压缩,限位凸起对笔身产生的压力可以防止笔的晃动,同时限位凸起对笔身的限位使得笔筒对于不同长短的笔均可以适用,笔放置到位后,紫外线灯管发出的紫外线可以对笔进行消毒杀菌。但是该带消毒功能的笔筒带有罩体,在每次取笔和放置笔进行消毒时,都要开启罩体,操作麻烦,且罩体均被接触,无法及时消毒,存在交叉感染风险,同时每次放笔后再次取用时,无法判断哪支笔为最近放置的笔,若取出的笔为最近一次放置到笔筒内的,且笔的消毒时间未达到有效消毒时间,同样存在交叉感染风险。


技术实现要素:

5.鉴于此,本实用新型的目的在于提供一种签字笔用消毒盒,以解决现有技术中对签字笔进行消毒时存在交叉感染风险的技术问题。
6.为实现上述目的,本实用新型所采用的技术方案是:
7.一种签字笔用消毒盒,包括:
8.盒体,开口方向朝向上方,盒体的顶部设置有盖板,盒体的底部与盖板之间转动装配有转动轴,转动轴的径向上连接有固定环筒,固定环筒为镂空结构,用于放置签字笔,固定环筒沿转动轴周向等间隔设置有多个,固定环筒包括第一固定部分和第二固定部分,第一固定部分与转动轴固定连接,第二固定部分在上下方向上滑动装配在第一固定部分下方,盒体内设置有电源,盖板上对应固定环筒设置有取笔孔和放笔孔;
9.驱动组件,设置在盒体内,用于驱动转动轴转动;
10.顶推组件,包括电动液压推杆和顶推板,电动液压推杆设置在盒体内且与电源电连接,电动液压推杆的固定端与盒体的内底面固定连接,顶推板设置在电动液压推杆的活动端,顶推板用于顶推取笔孔下方的第二固定部分向上移动以使签字笔顶部伸出盖板;
11.消毒组件,包括紫外线消毒灯棒和灯棒开关,紫外线消毒灯棒沿转动轴周向间隔
设置有多个且与盒体内壁固定连接,紫外线消毒灯棒与电源电连接,灯棒开关设置在盒体上,用于控制紫外线消毒灯棒的开启与关闭;
12.控制组件,包括控制器和红外感应开关,控制器与电源、驱动组件、电动液压推杆以及红外感应开关电连接,用于控制电动液压推杆和驱动组件依次作业,红外感应开关设置在盖板上,用于感应接近信号并将信号传递到控制器。
13.优选的,所述第一固定部分包括多个第一固定环和第一连接竖杆,第一固定环的内直径大于签字笔的直径,多个第一固定环自上至下间隔且同轴设置,第一连接竖杆设置有至少两根,第一连接竖杆连接多个第一固定环;第二固定部分包括第二固定环、第二连接竖杆和顶撑盘,第二固定环的内直径与第一固定环的内直径相等,第二固定环滑动设置在第一连接竖杆的处于最下方的两个第一固定环之间的部分上,第二连接竖杆设置在第二固定环的底面上,且穿过第一固定环,顶撑盘设置在第二连接竖杆的远离第一固定环的一端,且与第一固定环和第二固定环同轴设置。
14.优选的,所述第一固定环与转动轴之间设置有连接横杆,连接横杆沿转动轴的径向延伸,且连接横杆的延长线穿过第一固定环的轴线。
15.优选的,所述驱动组件包括驱动电机、主动锥齿轮和从动锥齿轮,驱动电机设置在盒体的内底上,主动锥齿轮同轴设置在驱动电机的输出轴上,从动锥齿轮同轴设置在转动轴的远离盖板的一端,主动锥齿轮和从动锥齿轮啮合传动。
16.优选的,所述第二连接竖杆的处于顶撑盘和第一固定环之间的部分上套设有复位弹簧。
17.优选的,所述盖板的底面上对应转动轴同轴设置有第一限位轴套,转动轴的顶端插接在第一限位轴套内且与第一限位轴套间隙配合,所述盒体的内底面上对应转动轴同轴设置有第二限位轴套,转动轴的底端插接在第二限位轴套内且与第二限位轴套间隙配合。
18.优选的,所述盖板为透明材质。
19.上述技术方案的有益效果是:本实用新型的签字笔用消毒盒通过设置红外感应开关,当客户需要取笔时,通过手遮挡红外感应开关,红外感应开关传递信号到控制器,控制器控制电动液压推杆收缩,再控制驱动电机工作,驱动电机转动通过输出轴上的主动锥齿轮和转动轴上与主动锥齿轮啮合的从动锥齿轮带动转动轴转动设定角度,使放置有已消毒的签字笔的固定环筒移动到取笔孔下方,控制器再控制电动液压推杆伸长,电动液压推杆上的顶推板推动顶撑盘向上移动,使已消毒的签字笔的顶端伸出取笔孔,整过取笔过程中,客户不接触消毒盒,且能保证取出的签字笔为已消毒的,消除了使用签字笔时的交叉感染风险。
20.本实用新型的签字笔用消毒盒结构简单,通过红外感应开关和控制器,整个取笔过程自动化,取笔方便且安全,通过设置取笔孔和放笔孔保证签字笔的取放有序,保证对签字笔的消毒时间,使消毒更加彻底,通过设置多根紫外线消毒灯棒,对签字笔周向消毒全面,消除了使用签字笔时的交叉感染风险。
附图说明

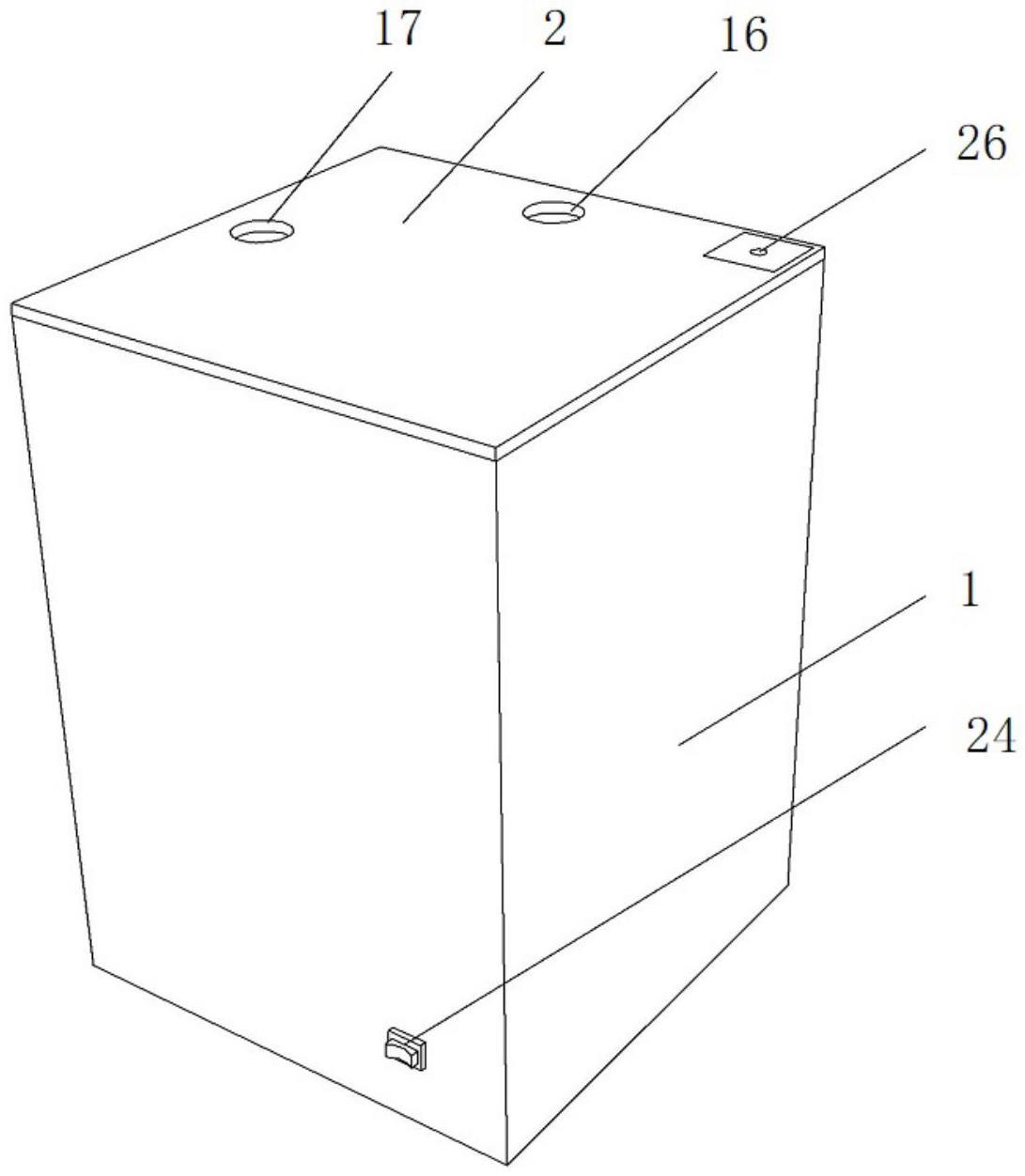

21.图1是本实用新型的签字笔用消毒盒的结构示意图;
22.图2是本实用新型的签字笔用消毒盒的剖视图;
23.图3是本实用新型的签字笔用消毒盒的去掉盖板的结构示意图;
24.图4是本实用新型的签字笔用消毒盒中固定环筒的结构示意图。
25.附图标记说明:1-盒体、2-盖板、3-转动轴、4-第一限位轴套、5-第二限位轴套、6-固定环筒、7-第一固定部分、8-第二固定部分、9-第一固定环、10-第一连接竖杆、11-第二固定环、12-第二连接竖杆、13-顶撑盘、14-连接横杆、15-电源、16-取笔孔、17-放笔孔、18-驱动电机、19-主动锥齿轮、20-从动锥齿轮、21-电动液压推杆、22-顶推板、23-紫外线消毒灯棒、24-灯棒开关、25-控制器、26-红外感应开关、27-复位弹簧。
具体实施方式
26.下面结合附图及具体实施方式对本实用新型作进一步详细描述。
27.本实用新型的签字笔用消毒盒的具体实施例为:
28.如图1、图2、图3和图4所示,本实用新型的签字笔用消毒盒包括盒体1、驱动组件、顶推组件、消毒组件和控制组件。
29.如图1、图2和图3所示,盒体1开口方向朝向上方,盒体1的顶部设置有盖板2。盒体1的底部与盖板2之间转动装配有转动轴3,盖板2的底面上对应转动轴3同轴设置有第一限位轴套4,转动轴3的顶端插接在第一限位轴套4内且与第一限位轴套4间隙配合,所述盒体1的内底面上对应转动轴3同轴设置有第二限位轴套5,转动轴3的底端插接在第二限位轴套5内且与第二限位轴套5间隙配合。
30.如图2、图3和图4所示,转动轴3的径向上连接有固定环筒6,固定环筒6为镂空结构,用于放置签字笔,固定环筒6沿转动轴3周向等间隔设置有多个。固定环筒6包括第一固定部分7和第二固定部分8,第一固定部分7包括多个第一固定环9和第一连接竖杆10,第一固定环9的内直径大于签字笔的直径,多个第一固定环9自上至下间隔且同轴设置,第一连接竖杆10设置有两根,第一连接竖杆10连接多个第一固定环9;第二固定部分8包括第二固定环11、第二连接竖杆12和顶撑盘13,第二固定环11的内直径与第一固定环9的内直径相等,第二固定环11滑动设置在第一连接竖杆10的处于最下方的两个第一固定环9之间的部分上,第二连接竖杆12设置在第二固定环11的底面上,且穿过第一固定环9,顶撑盘13设置在第二连接竖杆12的远离第一固定环9的一端,且与第一固定环9和第二固定环11同轴设置,以使第二固定部分8滑动装配在第一固定部分7下方。第二连接竖杆12的处于顶撑盘13和第一固定环9之间的部分上套设有复位弹簧27,复位弹簧27用于在弹力的作用下顶推顶撑盘13相对第一固定环9向下运动。第一固定环9与转动轴3之间设置有连接横杆14,连接横杆14沿转动轴3的径向延伸,且连接横杆14的延长线穿过第一固定环9的轴线,以增加第一固定环9到转动轴3的距离,进而增加各个固定环筒6之间的距离,增加固定环筒6可以设置的数量。盒体1内设置有电源15。盖板2通过紧固螺钉与盒体1可拆连接。盖板2为透明材质,以便于观察盒体1内存储的签字笔的数量。盖板2上对应固定环筒6设置有取笔孔16和放笔孔17。
31.如图2所示,驱动组件设置在盒体1内,包括驱动电机18、主动锥齿轮19和从动锥齿轮20。驱动电机18设置在盒体1的内底上,主动锥齿轮19同轴设置在驱动电机18的输出轴上,从动锥齿轮20同轴设置在转动轴3的远离盖板2的一端,主动锥齿轮19和从动锥齿轮20啮合传动以驱动转动轴3转动。
32.如图2所示,顶推组件包括电动液压推杆21和顶推板22。电动液压推杆21设置在盒体1内且与电源15电连接,电动液压推杆21对应取笔孔16设置且处于顶撑盘13的下方。电动液压推杆21的固定端与盒体1的内底面固定连接。顶推板22设置在电动液压推杆21的活动端,顶推板22用于顶推顶撑盘13向上移动以使签字笔顶部伸出盖板2。
33.如图2和图3所示,消毒组件包括紫外线消毒灯棒23和灯棒开关24。紫外线消毒灯棒23沿转动轴3周向间隔设置有多个且与盒体1内壁固定连接。紫外线消毒灯棒23与电源15电连接。灯棒开关24设置在盒体1上,用于控制紫外线消毒灯棒23的开启与关闭。
34.如图1和图2所示,控制组件包括控制器25和红外感应开关26。控制器25与电源15、驱动电机18、电动液压推杆21以及红外感应开关26电连接,用于控制电动液压推杆21和驱动组件依次作业。红外感应开关26设置在盖板2上,用于感应接近信号并将信号传递到控制器25。需要说明的是,红外感应开关26是以红外感应技术为基础的一种自动控制开关,通过感应外界散发的红外热量实现其自动控制功能,能够快速开启灯具、自动门、防盗报警器等各种电器设备,红外感应开关26为现有技术,在此不再赘述其具体结构与工作原理。
35.本实用新型的签字笔用消毒盒的工作原理是:在每日使用时,工作人员打开灯棒开关24,开启紫外线消毒灯棒23以对消毒盒内的签字笔进行消毒,使用完毕时,工作人员关闭灯棒开关24,以关闭紫外线消毒灯棒23;在取笔时,将手遮挡红外感应开关26,红外感应开关26接收到信号并将信号传递到控制器25,控制器25控制电动液压推杆21收缩,第二固定部分8在自身重力和复位弹簧27的弹力作用下向下移动,控制器25再控制驱动电机18工作,驱动电机18转动通过输出轴上的主动锥齿轮19和转动轴3上与主动锥齿轮19啮合的从动锥齿轮20带动转动轴3转动设定角度,使放置有已消毒的签字笔的固定环筒6移动到取笔孔16下方,控制器25再控制电动液压推杆21伸长,电动液压推杆21上的顶推板22推动顶撑盘13向上移动,使已消毒的签字笔的顶端伸出取笔孔16;签字笔使用完毕后,通过放笔孔17,将签字笔放置到固定环筒6内,紫外线消毒灯棒23对签字笔进行消毒,当下一次取笔时,转动轴3转动,将下一个未放置签字笔的固定环筒6转动到放笔孔17下方。
36.本实用新型的签字笔用消毒盒结构简单,通过红外感应开关和控制器,整个取笔过程自动化,取笔方便且安全,通过设置取笔孔和放笔孔保证签字笔的取放有序,保证对签字笔的消毒时间,使消毒更加彻底,通过设置多根紫外线消毒灯棒,对签字笔周向消毒全面,消除了使用签字笔时的交叉感染风险。
37.以上所述的本实用新型的实施方式,并不构成对本实用新型保护范围的限定。任何在本实用新型的精神和原则之内所作的修改、等同替换和改进等,均应包括在本实用新型的权利要求保护范围之内。
