1.本实用新型涉及器械盘技术领域，本实用新型涉及一种整合种植机的器械盘。


背景技术：

2.牙科综合治疗仪是现代牙科治疗中常用到的医疗设备，而牙科综合治疗仪中的器械盘则是其配备牙科诊疗中使用到的牙科手机的一个部件，在里面一般可配备高速手机、低速手机，三用枪及洁牙机等牙科诊疗中常用到的牙科工具。在现今牙科治疗中，牙齿种植越来越成为牙科治疗中常见的一种治疗方式，牙齿种植手术的一些特性在原本牙科器械盘中的牙科工具中无法有效的满足，如所使用的手机其扭矩及转速需精确可调，且需保持在低速大扭矩的状态运行，在操作时需配备医疗级的生态盐水作为冷却冲洗，仅通过普通器械盘的设备无法提供，所以种植机往往作为一个额外的设备出现在牙科治疗当中，且需额外提供电源。
3.目前声称带种植功能的牙科综合治疗仪，其仅仅提供一个供电的平台，以推车的形式提供电源给另一个独立于整机的种植机，并未做到实际的功能整合。


技术实现要素：

4.针对现有技术中存在的上述技术问题，提供了一种整合种植机的器械盘，该器械盘整合了牙科种植手机的控制功能，提供了牙科种植所需的各中条件，不再需要外部连接设备即可获得种植功能，简化了术前准备流程，提高牙科综合治疗仪的利用率。
5.本实用新型的目的与功效，由以下具体技术手段所达成：
6.一种整合种植机的器械盘，包括下盖、上盖和支撑板，所述支撑板固定于下盖内，所述上盖盖于下盖上；
7.所述下盖侧面安装有盐水挂钩和蠕动泵，所述盐水挂钩内端与支撑板固定连接；
8.所述上盖一侧安装有控制面板，所述下盖下方设有器械盘挂架，所述器械盘挂架上开有若干个呈均匀分布的放置槽，所述放置槽外端均贯穿器械盘挂架外壁，其中一个所述放置槽内弹性卡接有种植牙科手机。
9.可选的，所述上盖顶部呈内凹状，用于放置牙科器械。
10.可选的，所述种植牙科手机一端安装有种植牙机手机管，所述支撑板上固定有种植机主控电路板和器械盘控制电路。
11.可选的，所述器械盘挂架与下盖之间固定有安装件。
12.可选的，所述蠕动泵内开有管槽，且所述蠕动泵上嵌接有定位盖。
13.与现有技术相比，本实用新型的有益效果是：
14.该种整合种植机的器械盘，医生通过控制面板可获取蠕动泵输液流量参数和植牙科手机的转速、扭矩参数，通过这些参数便于医生为患者进行各种牙科种植手术，在盐水挂钩、控制面板和蠕动泵的使用下，便于将盐水瓶中的盐水通过种植牙科手机喷射在患者口腔内，使得牙科诊疗更便捷，该器械盘整合了牙科种植手机的控制功能，提供了牙科种植所
需的各中条件，不再需要外部连接设备即可获得种植功能，简化了术前准备流程，提高牙科综合治疗仪的利用率。
附图说明

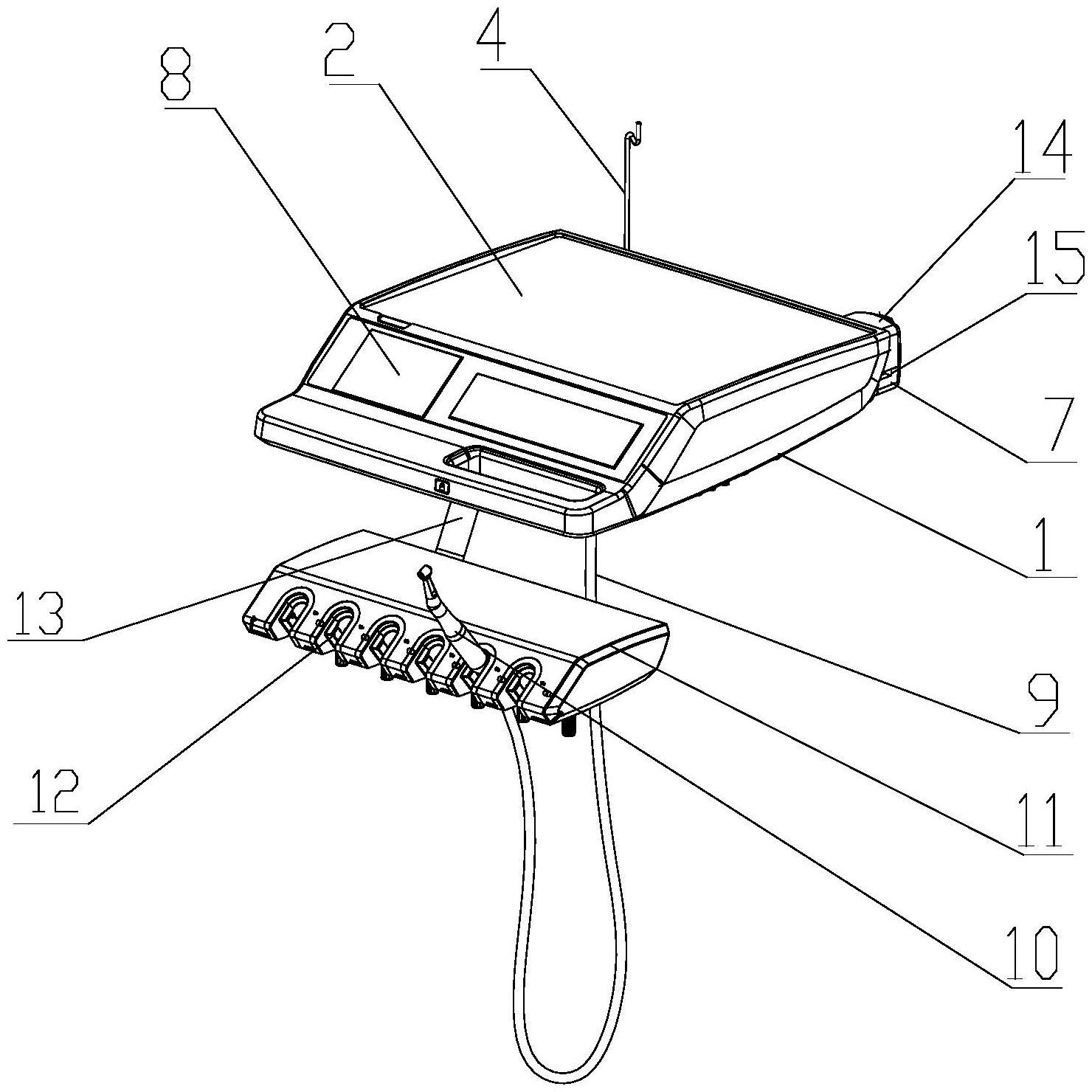

15.图1为本实用新型的整体立体结构示意图；
16.图2为本实用新型的器械盘爆炸图；
17.图3为本实用新型的器械盘使用状态示意图；
18.图4为本实用新型图1中上盖侧剖后的结构示意图。
19.图中标记：下盖1、上盖2、支撑板3、盐水挂钩4、种植机主控电路板5、器械盘控制电路6、蠕动泵7、控制面板8、种植牙机手机管9、种植牙科手机10、器械盘挂架11、放置槽12、安装件13、定位盖14、管槽15。
具体实施方式
20.请参阅图1-4，对本实用新型的实施例作进一步说明；
21.一种整合种植机的器械盘，包括下盖1、上盖2和支撑板3，所述支撑板3固定于下盖1内，所述上盖2盖于下盖1上；
22.所述上盖2顶部呈内凹状，用于放置牙科器械；
23.具体的，下盖1和上盖2组成一密合空间，支撑板3对下盖1和上盖2内的部件以及上盖2起到支撑和固定作用，由于上盖2顶部呈内凹状，所以医生可将牙科诊疗中所用到的器械放置在上盖2顶部，便于医生在牙科诊疗中使用器械。
24.所述下盖1侧面安装有盐水挂钩4和蠕动泵7，所述盐水挂钩4内端与支撑板3固定连接，所述蠕动泵7内开有管槽15，且所述蠕动泵7上嵌接有定位盖14，所述支撑板3上固定有种植机主控电路板5和器械盘控制电路6，所述上盖2一侧安装有控制面板8；
25.所述下盖1下方设有器械盘挂架11，所述器械盘挂架11上开有若干个呈均匀分布的放置槽12，所述放置槽12外端均贯穿器械盘挂架11外壁，其中一个所述放置槽12内弹性卡接有种植牙科手机10，所述种植牙科手机10一端安装有种植牙机手机管9；
26.所述器械盘挂架11与下盖1之间固定有安装件13；
27.具体的，安装件13的使用使得器械盘挂架11固定在下盖1下方，蠕动泵7、控制面板8以及种植机主控电路板5三者之间通过器械盘控制电路6电性连接，种植牙科手机10通过种植牙机手机管9可控制种植牙科手机10的转速、扭矩参数，种植牙机手机管9与种植机主控电路板5和控制面板8电性连接，种植机主控电路板5为蠕动泵7、控制面板8、植牙机手机管9和种植牙科手机10提供电源，医生通过控制面板8可获取蠕动泵7输液流量参数和植牙科手机10的转速、扭矩参数，通过这些参数便于医生为患者进行各种牙科种植手术。
28.该器械盘上的盐水挂钩4用于悬挂盐水瓶，盐水瓶内的生理盐水用于患者口腔冲洗，盐水瓶底部插接有与其连通的输液管，之后将输液管末端安装在种植牙科手机10头部，盐水瓶内的生理盐水会流至输液管中，通过输液管将生理盐水输送至种植牙科手机10内，将蠕动泵7上的定位盖14向上拔出，然后将输液管嵌入蠕动泵7上的管槽15中，再将定位盖14盖在蠕动泵7上，定位盖14的作用是将输液管定位在管槽15内，器械盘挂架11上的放置槽12对种植牙科手机10起到定位作用。
29.医生需要对患者口腔进行冲刷时，通过点击控制面板8来启动蠕动泵7，蠕动泵7工作时可挤压输液管内的生理盐水，使得生理盐水快速进入到种植牙科手机10中，再通过种植牙科手机10将生理盐水喷在患者口腔内进行冷却冲刷，在盐水挂钩4、控制面板8和蠕动泵7的使用下，便于将盐水瓶中的盐水通过种植牙科手机10喷射在患者口腔内，使得牙科诊疗更便捷。
30.综上所述，该器械盘整合了牙科种植手机的控制功能，提供了牙科种植所需的各中条件，不再需要外部连接设备即可获得种植功能，简化了术前准备流程，提高牙科综合治疗仪的利用率。


技术特征：
1.一种整合种植机的器械盘，包括下盖(1)、上盖(2)和支撑板(3)，所述支撑板(3)固定于下盖(1)内，所述上盖(2)盖于下盖(1)上，其特征在于：所述下盖(1)侧面安装有盐水挂钩(4)和蠕动泵(7)，所述盐水挂钩(4)内端与支撑板(3)固定连接；所述上盖(2)一侧安装有控制面板(8)，所述下盖(1)下方设有器械盘挂架(11)，所述器械盘挂架(11)上开有若干个呈均匀分布的放置槽(12)，所述放置槽(12)外端均贯穿器械盘挂架(11)外壁，其中一个所述放置槽(12)内弹性卡接有种植牙科手机(10)。2.根据权利要求1所述的一种整合种植机的器械盘，其特征在于：所述上盖(2)顶部呈内凹状，用于放置牙科器械。3.根据权利要求1所述的一种整合种植机的器械盘，其特征在于：所述种植牙科手机(10)一端安装有种植牙机手机管(9)，所述支撑板(3)上固定有种植机主控电路板(5)和器械盘控制电路(6)。4.根据权利要求1所述的一种整合种植机的器械盘，其特征在于：所述器械盘挂架(11)与下盖(1)之间固定有安装件(13)。5.根据权利要求1所述的一种整合种植机的器械盘，其特征在于：所述蠕动泵(7)内开有管槽(15)，且所述蠕动泵(7)上嵌接有定位盖(14)。

技术总结
本实用新型提供了一种整合种植机的器械盘，本实用新型涉及器械盘技术领域，整合种植机的器械盘，包括下盖、上盖和支撑板，支撑板固定于下盖内，上盖盖于下盖上；下盖侧面安装有盐水挂钩和蠕动泵，盐水挂钩内端与支撑板固定连接；上盖一侧安装有控制面板，下盖下方设有器械盘挂架，器械盘挂架上开有若干个呈均匀分布的放置槽，放置槽外端均贯穿器械盘挂架外壁，其中一个放置槽内弹性卡接有种植牙科手机；本实用新型的有益效果在于：该器械盘整合了牙科种植手机的控制功能，提供了牙科种植所需的各中条件，不再需要外部连接设备即可获得种植功能，简化了术前准备流程，提高牙科综合治疗仪的利用率。治疗仪的利用率。治疗仪的利用率。


技术研发人员：麦庶 胡天友 张文才
受保护的技术使用者：四川福睿医疗器械有限公司
技术研发日：2023.03.07
技术公布日：2023/10/21
