1.本实用新型属于中医治疗辅助设备领域，特别涉及一种可拆卸式红外能量聚焦的治疗装置。


背景技术：

2.专利文献cn214260387u公开了一种新型红外能量聚焦的治疗装置，包括电源、壳体，包括红外光源、控制器；所述位于壳体内的红外光源为弧形结构，其通过控制器与电源连接；所述红外光源发射的红外光聚焦在弧形的圆心处。虽然其激光器发射的可见光照射在穴位上方的皮肤表面，可以方便对穴位进行定位；红外光源在弧形结构上发射，以低能量密度穿过皮肤表面，可防止红外线对皮肤的灼伤；红外线穿过皮肤后在穴位处聚焦，可聚合到刺激穴位所需要的能量；红外光源采用多段同心弧形结构，可降低本实用新型的高度，其高度低、轻薄的特性，更便于携带；但是在使用过程中，其体积大，不便于收纳，携带过程中
‑“
红外光源在弧形结构上发射“仍有不便，且只能用能量聚焦方式进行治疗。


技术实现要素：

3.针对背景技术存在的问题，本实用新型提供可拆卸式，便于收纳，携带方便的红外能量聚焦的治疗装置。
4.为解决上述技术问题，本实用新型采用如下技术方案：
5.一种可拆卸式红外能量聚焦的治疗装置，包括红外光源、控制器、连接件，所述控制器与所述红外光源连接，用于控制所述红外光源发出的红外光的强度；所述连接件上设有所述红外光源；所述红外光源发出的红外光照射在待治疗的皮肤上。
6.进一步地，还包括透镜；所述连接件上设有透镜；所述红外光源发出的红外光通过所述透镜聚焦后照射在待治疗穴位或病灶处。
7.进一步地，所述透镜固定连接在所述连接件上。
8.进一步地，所述透镜可拆卸式连接在所述连接件上。
9.进一步地，所述透镜采用螺丝、卡具、尼龙扣、按扣方式与所述连接件连接。
10.进一步地，所述透镜为菲涅尔透镜或平凸透镜。
11.进一步地，所述透镜为双凸透镜。
12.进一步地，所述红外光源发出的为平行光源。
13.进一步地，所述红外光源发出的为点光源。
14.进一步地，还包括定位装置，所述定位装置与所述透镜的聚焦轴位于同一条直线上并使其所发出的激光垂直于皮肤表面。
15.与现有技术相比，本实用新型的有益效果为：
16.1、本实用新型的透镜与连接件之间采用拆卸式连接方式，便于收纳，方便携带。另一方面，即可采用透镜进行能量聚焦方式治疗，也可以拆卸掉透镜采用非聚焦方式治疗，拓展本实用新型的使用范围。
17.2、本实用新型的红外光源既可以是自带的，也可以采用外接方式获得，使用灵活。
18.3、本实用新型通过透镜的方式可使得红外光源发出的红外光以低能量密度穿过皮肤，防止灼伤皮肤，高能量聚焦在待治疗穴位或病灶处或皮肤下方的治疗点。
附图说明

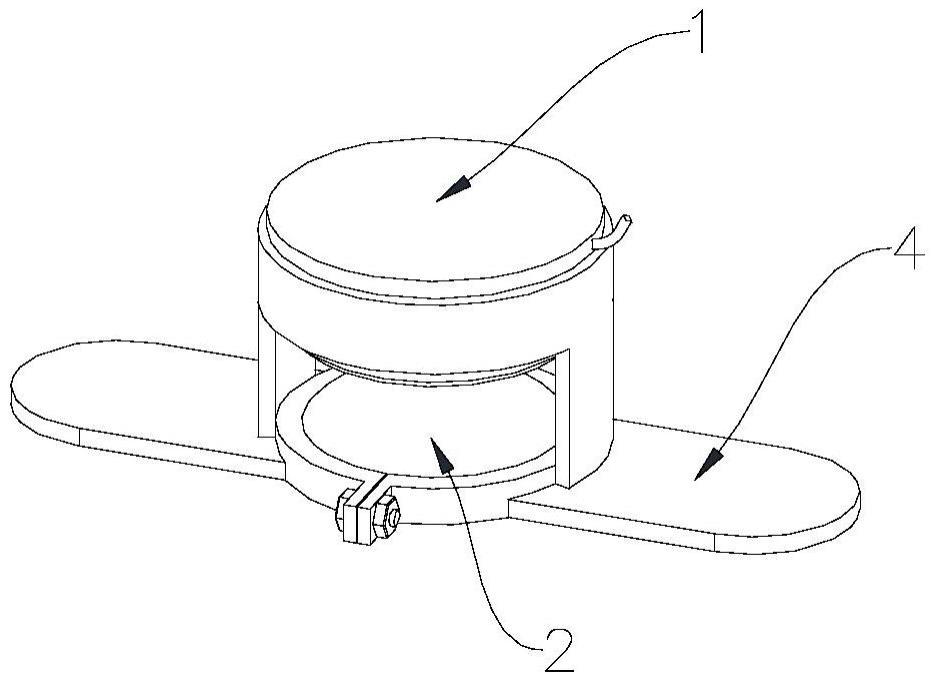

19.图1本实用新型结构示意图。
20.图2本实用新型采用菲涅尔透镜结构示意图。
21.图3本实用新型采用平凸透镜结构示意图。
22.图4本实用新型采用双凸透镜结构示意图。
23.图5本实用新型的连接件与菲涅尔透镜连接关系示意图。
24.图6本实用新型的连接件与平凸透镜连接关系示意图。
25.图7本实用新型连接件与透镜组合使用结构示意图。
26.其中，1—红外光源；2—透镜；2-1—菲涅尔透镜；2-2—平凸透镜；2-3—双凸透镜；3—控制器；4—连接件。
具体实施方式
27.下面结合附图所示的实施例对本实用新型作进一步说明。
28.本实用新型包括红外光源、控制器、连接件，控制器与所述红外光源连接，用于控制所述红外光源发出的红外光的强度；连接件上设有红外光源；红外光源发出的红外光照射在待治疗的皮肤上。使用时，将红外光源组装到连接件上，连接件4的两端相互连接，从而将本发明创造固定在皮肤处，打开电源，红外光源1发出红外光，通过调节控制器3，选择合适的红外光的强度，红外光照射在皮肤上，即采用非聚焦方式进行红外治疗。
29.如附图1、7所示，本实用新型包括红外光源1、透镜2、控制器3、连接件4，控制器3与红外光源1连接，用于控制红外光源1发出的红外光的强度；连接件4上设有透镜2；红外光源1发出的红外光通过透镜2聚焦后照射在待治疗穴位或病灶处或皮肤下方的治疗点。通过聚焦红外光的方式，使得红外光的焦点能照射在待治疗穴位或病灶处或治疗点的皮肤下方，从而有较大的能量刺激穴位。
30.透镜2固定连接在连接件4上。若采用的透镜体积较小，可采用固定的方式将其连接在连接件4上，也能达到便于携带的作用。
31.如附图5、6所示，透镜2可拆卸式连接在连接件4上，透镜2采用螺丝、卡具、尼龙扣、按扣方式与连接件4连接。通过活动连接的方式，使得透镜2与连接件4在使用时组装在一起，使用完毕时，可将其拆卸，拆卸后的体积空间更小，便于收纳，携带方便。
32.如附图2、3所示，透镜2为菲涅尔透镜2-1、平凸透镜2-2，红外光源1发出的为平行光源。当当本实用新型采用菲涅尔透镜2-1或平凸透镜2-2时，红外光源1选择平行光源。菲涅尔透镜2-1是平面化的聚光镜，重量轻、价格比较低、轻便易携带。
33.如附图4所示，透镜2为双凸透镜2-3，红外光源1发出的为点光源。当本实用新型采用双凸透镜2-3时，红外光源1选择点光源。
34.红外光源1还可以通过外接的获得，与市场现有的其它红外保健和治疗产品结合使用，提高这些产品对人体内部病灶的治疗效果，如红外热敷袋、红外线灯等。消费者使用
时，可以直接将现场的红外热敷袋、红外线灯等作为红外光源1使用。
35.还包括定位装置，定位装置与透镜2的聚焦轴位于同一条直线上并使其所发出的激光垂直于皮肤表面，便于寻找穴位，使得透镜2的焦点与穴位重合。
36.使用时，通过定位装置发出的激光，找到待治疗穴位或病灶处的皮肤，将透镜2置于此处，连接件4的两端相互连接，从而将本发明创造固定在皮肤处；再将红外光源1嵌入到连接架上，连接架下端安装在连接件4上，使得红外光源1位于透镜2上方。打开电源，红外光源1发出红外光，通过调节控制器3，选择合适的红外光的强度。红外光通过透镜2，分散式穿过皮肤后，聚焦在待治疗穴位处。
37.本实用新型的保护范围不限于上述的实施例，显然，本领域的技术人员可以对本实用新型进行各种改动和变形而不脱离本实用新型的范围和精神。倘若这些改动和变形属于本实用新型权利要求及其等同技术的范围，则本实用新型的意图也包含这些改动和变形在内。


技术特征：
1.一种可拆卸式红外能量聚焦的治疗装置，包括红外光源、控制器、连接件，其特征在于：所述控制器与所述红外光源连接，用于控制所述红外光源发出的红外光的强度；所述连接件上设有所述红外光源；所述红外光源发出的红外光照射在待治疗的皮肤上；还包括透镜；所述连接件上设有透镜；所述红外光源发出的红外光通过所述透镜聚焦后照射在待治疗穴位或病灶处。2.根据权利要求1所述的一种可拆卸式红外能量聚焦的治疗装置，其特征在于：所述透镜固定连接在所述连接件上。3.根据权利要求1所述的一种可拆卸式红外能量聚焦的治疗装置，其特征在于：所述透镜可拆卸式连接在所述连接件上。4.根据权利要求3所述的一种可拆卸式红外能量聚焦的治疗装置，其特征在于：所述透镜采用螺丝、卡具、尼龙扣、按扣方式与所述连接件连接。5.根据权利要求1-4任一所述的一种可拆卸式红外能量聚焦的治疗装置，其特征在于：所述透镜为菲涅尔透镜或平凸透镜。6.根据权利要求1-4任一所述的一种可拆卸式红外能量聚焦的治疗装置，其特征在于：所述透镜为双凸透镜。7.根据权利要求5所述的一种可拆卸式红外能量聚焦的治疗装置，其特征在于：所述红外光源发出的为平行光源。8.根据权利要求6所述的一种可拆卸式红外能量聚焦的治疗装置，其特征在于：所述红外光源发出的为点光源。9.根据权利要求1-4任一所述的一种可拆卸式红外能量聚焦的治疗装置，其特征在于：还包括定位装置，所述定位装置与所述透镜的聚焦轴位于同一条直线上并使其所发出的激光垂直于皮肤表面。

技术总结
本实用新型提供一种可拆卸式红外能量聚焦的治疗装置，包括红外光源、透镜、控制器、连接件，所述控制器与所述红外光源连接，用于控制所述红外光源发出的红外光的强度；所述连接件上设有透镜；所述红外光源发出的红外光通过所述透镜聚焦后照射在待治疗穴位或病灶处或治疗点的皮肤下方。本实用新型结构简单、使用方便、可拆卸，便于收纳，携带方便，使用灵活，实用性强，用途广泛。用途广泛。用途广泛。
