一种呕吐物收集装置的制作方法

1.本实用新型涉及收集装置技术领域,具体为一种呕吐物收集装置。


背景技术:

2.呕吐物是临床医疗垃圾中常见垃圾,如果处理不当会带来严重后果,呕吐物带有大量细菌和病毒具有直接或间接感染性。正常人24小时摄入量和排出量是需要保持动态平衡,在日常护理工作中,化疗性患者、传染性疾病患者、中毒性患者及重症消化道疾病患者,常需要记录24h出入量,对固、液呕吐物进行检测,以便了解病情,协助诊断及治疗。因此在医院治疗期间,医护人员因病情、治疗需对呕吐物进行准确计量和评估。
3.目前市面上的呕吐物收集装置,具有以下缺点。
4.(1)、不容易提高箱体的密封性,不容易避免收集箱内异味泄漏影响周边环境。
5.(2)、不方便清洗箱体,不容易去除箱体内部微小和顽固的残留物,不利于灭杀箱体内的残留病菌,不容易避免残留病菌的传播。
6.(3)、不容易方便放置收集装置,不利于方便患者或医生移动收集装置,不便于提高工作的效率和降低工作强度。


技术实现要素:

7.(一)解决的技术问题
8.针对现有技术的不足,本实用新型提供了一种呕吐物收集装置,解决了上述背景技术中提出的不容易提高箱体密封性以避免箱内以为泄漏,不方便对箱体进行清洗和杀菌,不容易避免残留病菌的传播,不方便医生和患者移动和放置收集装置的问题。
9.(二)技术方案
10.为实现以上目的,本实用新型通过以下技术方案予以实现:一种呕吐物收集装置,所述箱体的侧面固定连接有消毒杀菌组件,所述箱体的侧面固定连接有第一合页,所述第一合页的侧面固定连接有密封胶圈,所述密封胶圈的顶面固定连接有盖板,所述箱体的背面固定连接有滑动组件,所述箱体的底面固定连接有超声波组件。
11.可选的,所述盖板的顶面固定连接有拉手,所述拉手的表面设置有防滑纹路,所述盖板的底面固定连接卡扣,所述卡扣的表面卡接象鼻反弹器。
12.可选的,所述消毒杀菌组件包括灯箱和紫外线灯管,所述灯箱的内部设有空腔,所述空腔的内部固定连接有紫外线灯管。
13.可选的,所述滑动组件包括第一固定板、第二固定板、第二合页、螺纹杆和螺母,所述第一固定板的顶面固定连接有第二合页,第二合页的底面固定连接有第二固定板,所述第一固定板和第二固定板的底部均开设有螺纹孔,所述螺纹孔的内部螺纹连接有螺纹杆,所述螺纹杆的一端螺纹连接有螺母。
14.可选的,所述超声波组件包括设备箱、超声波发生器、超声波换能器、和控制器,所述设备箱的内底壁固定连接有超声波发生器,超声波发生器的表面电性连接有超声波换能
器,所述设备箱的内侧壁固定连接有控制器。
15.可选的,所述设备箱的一侧开设有散热口,散热口的表面固定连接有散热罩,所述散热罩的侧面开设有出风口,所述出风口的表面固定连接散热风扇,所述设备箱的另一侧固定连接有控制开关。
16.(三)有益效果
17.本实用新型提供了一种呕吐物收集装置,具备以下有益效果:
18.1、该呕吐物收集装置,通过盖板和密封胶圈的设置,拉动拉手使得盖板转动,箱体打开,在使用完毕后拉动拉手使得盖板关闭,密封胶圈的底面接触箱体,按动盖板,使得卡扣卡接象鼻反弹器,密封箱体,从而达到了提高箱体密封性,避免收集箱内异味泄漏影响周边环境的作用。
19.2、该呕吐物收集装置,通过消毒杀菌组件和超声波组件的设置,在收集装置使用完毕后,按动控制开关,超声波发生器开始工作,超声波发生器通过超声波换能器向箱体的内部发射超声波,清理箱体内部顽固和微小残留物,进而紫外线灯管开始工作,对箱体内部进行杀菌,从而达到了方便清洗箱体,去除箱体内部微小和顽固残留物,灭杀箱体内的残留病菌,避免残留病菌的传播。
20.3、该呕吐物收集装置,通过滑动组件的设置,移动箱体,使得第一固定板和第二固定板在病床护栏的表面滑动,从而达到了方便放置收集装置,方便患者或医生移动收集装置,提高工作效率和降低工作强度的作用。
附图说明

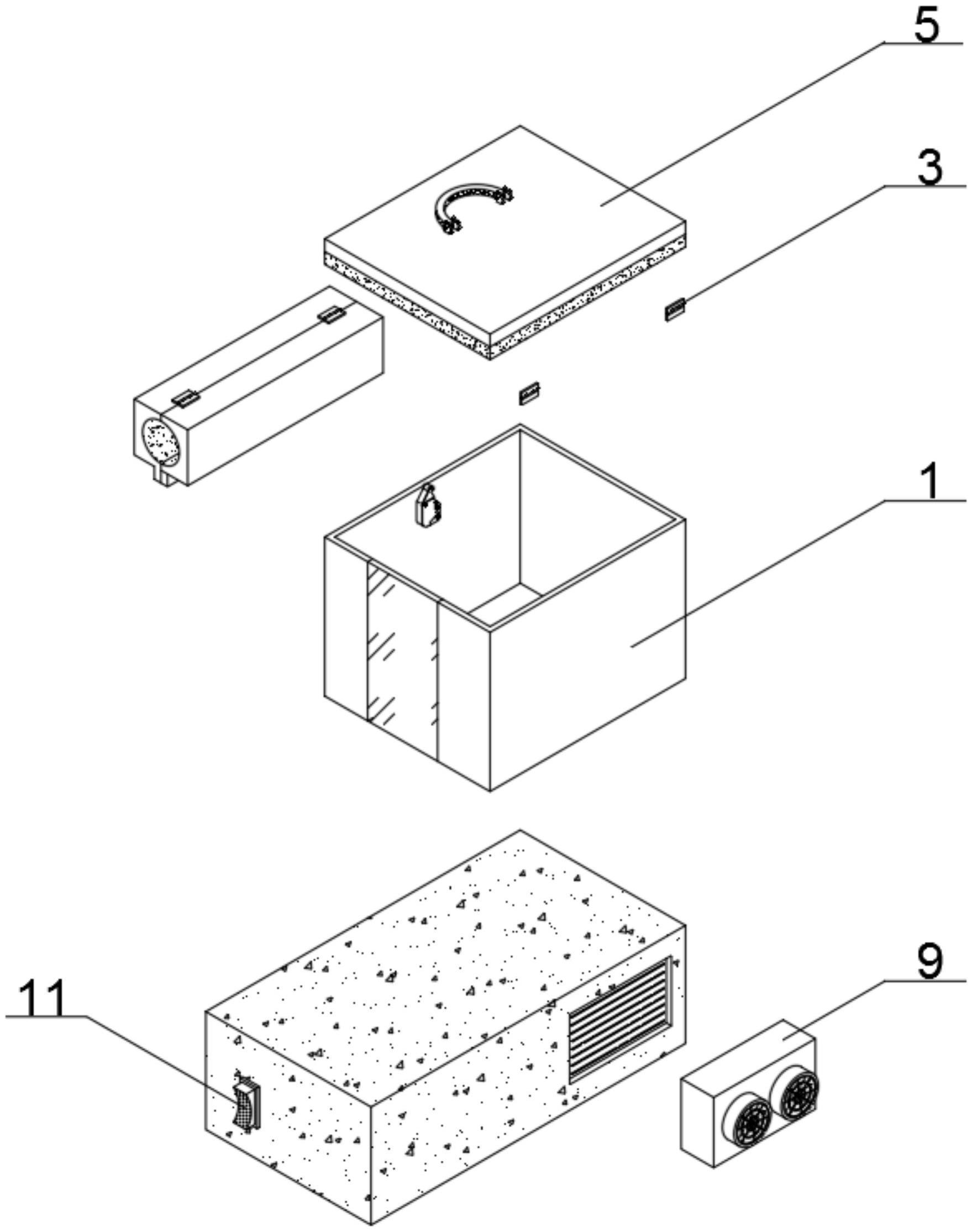

21.图1为本实用新型拆分结构示意图;
22.图2为本实用新型箱体、消毒杀菌组件、滑动组件结构示意图;
23.图3为本实用新型超声波组件和控制开关结构示意图;
24.图4为本实用新型整体结构示意图。
25.图中:1、箱体;2、消毒杀菌组件;201、灯箱;202、紫外线灯管;3、第一合页;4、密封胶圈;5、盖板;6、滑动组件;601、第一固定板;602、第二固定板;603、第二合页;604、螺纹杆;605、螺母;7、超声波组件;701、设备箱;702、超声波发生器;703、超声波换能器;704、控制器;8、拉手;9、散热罩;10、散热风扇;11、控制开关;12、卡扣;13、象鼻反弹器。
具体实施方式
26.下面将结合本实用新型实施例中的附图,对本实用新型实施例中的技术方案进行清楚、完整地描述。基于本实用新型中的实施例,本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例,都属于本实用新型保护的范围。
27.请参阅图1至图4,本实用新型提供一种技术方案:一种呕吐物收集装置,包括箱体1,箱体1的侧面固定连接有消毒杀菌组件2,箱体1的侧面固定连接有第一合页3,第一合页3的侧面固定连接有密封胶圈4,密封胶圈4的顶面固定连接有盖板5,通过盖板5和密封胶圈4的设置,拉动拉手8使得盖板5转动,箱体1打开,在使用完毕后拉动拉手8使得盖板5关闭,密封胶圈4的底面接触箱体1,按动盖板5,使得卡扣12卡接象鼻反弹器13,密封箱体1,从而达到了提高箱体1密封性,避免收集箱内异味泄漏影响周边环境的作用,箱体1的背面固定连
接有滑动组件6,通过滑动组件6的设置,移动箱体1,使得第一固定板601和第二固定板602在病床护栏的表面滑动,从而达到了方便放置收集装置,方便患者或医生移动收集装置,提高工作效率和降低工作强度的作用,箱体1的底面固定连接有超声波组件7,通过消毒杀菌组件2和超声波组件7的设置,在收集装置使用完毕后,按动控制开关11,超声波发生器702开始工作,超声波发生器702通过超声波换能器703向箱体1的内部发射超声波,清理箱体1内部顽固和微小残留物,进而紫外线灯管202开始工作,对箱体1内部进行杀菌,从而达到了方便清洗箱体1,去除箱体1内部微小和顽固残留物,灭杀箱体1内的残留病菌,避免残留病菌的传播。
28.盖板5的顶面固定连接有拉手8,拉手8的表面设置有防滑纹路,盖板5的底面固定连接卡扣12,卡扣12的表面卡接象鼻反弹器13,通过象鼻反弹器13的设置,按动盖板5,使得盖板5启闭,从而达到了方便开启和关闭收集装置的作用。
29.消毒杀菌组件2包括灯箱201和紫外线灯管202,灯箱201的内部设有空腔,空腔的内部固定连接有紫外线灯管202,通过紫外线灯管202的设置,从而达到了灭杀箱体1内部残留病菌的作用。
30.滑动组件6包括第一固定板601、第二固定板602、第二合页603、螺纹杆604和螺母605,第一固定板601的顶面固定连接有第二合页603,第二合页603的底面固定连接有第二固定板602,第一固定板601和第二固定板602的底部均开设有螺纹孔,螺纹孔的内部螺纹连接有螺纹杆604,螺纹杆604的一端螺纹连接有螺母605,通过滑动组件6的设置,方便收集装置在床体边缘护栏上移动,方便患者使用的作用。
31.超声波组件7包括设备箱701、超声波发生器702、超声波换能器703、和控制器704,设备箱701的内底壁固定连接有超声波发生器702,超声波发生器702的表面电性连接有超声波换能器703,设备箱701的内侧壁固定连接有控制器704,通过超声波发生器702和超声波换能器703的设置,从而达到了方便对箱体1的内部卫生进行清除的作用。
32.设备箱701的一侧开设有散热口,散热口的表面固定连接有散热罩9,散热罩9的侧面开设有出风口,出风口的表面固定连接散热风扇10,设备箱701的另一侧固定连接有控制开关11,通过散热风扇10的设置,从而达到了方便降低设备箱701内温度,避免高温损坏硬件使用寿命的作用。
33.本实用新型中,该装置的工作步骤如下:
34.1、在安装呕吐物收集装置时,箱体1的底面固定连接设备箱701,设备箱701的内底壁固定连接超声波发生器702,设备箱701的内侧壁固定连接控制器704,设备箱701的一侧固定连接控制开关11,设备箱701的另一侧开设散热孔,散热孔的表面固定连接散热罩9,散热罩9的表面开设出风口,出风口的表面固定连接散热风扇10,箱体1的侧面固定连接超声波换能器703,控制开关11的表面电性连接控制器704,控制器704的表面电性连接超声波发生器702,超声波发生器702的表面电性连接有超声波换能器703;
35.2、箱体1的侧面固定连接灯箱201,灯箱201的内部开设空腔,空腔的内部固定连接紫外线灯管202,紫外线灯管202的表面电性连接控制开关11;
36.3、箱体1的侧面固定连接第一固定板601,第一固定板601的顶面固定连接第二合页603,第二合页603的底面固定连接第二固定板602,第二固定板602和第一固定板601的底部均开设螺纹孔,螺纹孔的内部螺纹连接螺纹杆604,螺纹杆604的一端螺纹连接螺母605;
37.4、箱体1的侧面固定连接第一合页3,第一合页3的侧面固定连接密封胶圈4,密封胶圈4的顶面固定连接盖板5,盖板5的东面固定连接拉手8,密封胶圈4的内侧壁固定连接卡扣12,卡扣12的表面卡接象鼻反弹器13,象鼻反弹器13固定在箱体的内侧壁上,进而控制开关11外接电源,安装完成,开始使用。
38.尽管已经示出和描述了本实用新型的实施例,对于本领域的普通技术人员而言,可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型,本实用新型的范围由所附权利要求及其等同物限定。
