1.本实用新型涉及医疗器械技术领域，尤其涉及一种髋关节稳固装置。


背景技术：

2.髋关节是由骨盆的盆骨和股骨头之间形成的关节，是人体最大的负重关节，在活动过程中，保证人体的功能，这个地方容易发生的疾病，较多见的是股骨头坏死，另一个较多见的是先天性髋关节发育不良，导致股骨头可能移位，或完全脱位，患者会出现鸭步的步态，出现长短腿不一样的状态，发生髋关节骨关节病情况。因此，对于髋关节扭伤、脱位或做过人工髋关节的患者，需要通过限制髋关节的活动，逐渐恢复髋关节的功能。对于疾病性髋关节患病的患者，例如髋关节病损如股骨头坏死、股骨头骨折与脱位、髋臼严重骨折、股骨颈肿瘤致骨缺损等，需要针对各类髋关节处的病症进行相应的手术治疗，而在髋关节手术后，髋关节比较脆弱，需要一定的恢复期，此时髋关节易发生脱位、移位的情况，因此需要对髋关节进行适当固定，使髋关节不负重，防止关节脱位。
3.现有技术中如公开号为cn201996705u的专利文献所提出的一种髋关节固定保护支具，包括腰部固定器和腿部固定器，所述腰部固定器上设有支撑条ⅰ，所述腿部固定器上设有支撑条ⅱ，所述支撑条ⅰ与支撑条ⅱ相互铰接。
4.在上述现有技术中，现有技术的结构相对固定，无法调节装置的大小，对于不同体型的患者的适用性低，并且通过束带的方式将装置固定在患者髋关节和腿部时，由于束带容易滑脱，由此带来的固定效果不佳。并且，该装置的腰部固定器和腿部固定器之间通过支撑条ⅰ和支撑条ⅱ相互铰接的方式固定连接，首先，单纯地依靠支撑条带来的承重效果不佳，其次，支撑条ⅰ与支撑条ⅱ通过铰接设置在装置的中部位置，当髋关节处具有侧向脱位的趋势时，该装置很可能无法为侧向提供限制支撑，防护效果不佳。
5.此外，一方面由于对本领域技术人员的理解存在差异；另一方面由于发明人做出本实用新型时研究了大量文献和专利，但篇幅所限并未详细罗列所有的细节与内容，然而这绝非本实用新型不具备这些现有技术的特征，相反本实用新型已经具备现有技术的所有特征，而且申请人保留在背景技术中增加相关现有技术之权利。


技术实现要素：

6.针对现有技术所提出的技术方案的不足，本技术提出了一种髋关节稳固装置，旨在解决现有技术的一个或多个技术问题。
7.本技术涉及一种髋关节稳固装置，涉及一种医用髋关节稳固装置，涉及一种用于提供一定支撑力的髋关节稳固装置，以及涉及一种用于髋关节手术后的医疗康复髋关节稳固装置。该髋关节稳固装置包括：腰固定部，用于对患者的腰部进行限制；腿固定部，用于套设在腿部从而给腰固定部提供支撑；腰固定部配置为可根据患者的腰围调整腰固定部的内口径的大小的结构，其中，腰固定部的第一背板和第二背板以内部安装调节机构的方式调整腰固定部在背部的长度，腰固定部的侧板以安装调节机构来调整腰固定部在侧部的长
度，其中，腿固定部通过连接件与腰固定部的侧板连接，腿固定部通过内口径的大小可调的固定环连接在患者的大腿部位。
8.根据一种优选实施方式，调节机构在第一背板和第二背板之间内嵌有表面间隔分布有限位孔的调节板，调节机构在第一背板内部设置与第一背板连接的固定板和活动板。
9.根据一种优选实施方式，固定板和活动板形成限制调节板在第一背板内部的运动方位的通道，活动板靠近调节板的表面基于调节板的限位孔的间隔与孔径设置有若干限位柱。
10.根据一种优选实施方式，活动板远离调节板的表面通过若干弹簧件与第一背板的内壁抵靠连接，活动板的两端嵌入第一背板的两端设置的滑槽内。
11.根据一种优选实施方式，活动板的面积大于固定板的面积，活动板在板体的四个角落设置四个支架，支架从固定板的外部穿过并与固定板间隔预设距离处设置施力板，施力板中间部位设置有连接至第一背板外部的按压件。
12.根据一种优选实施方式，侧板包括配置在腰部一侧的第一侧板与第二侧板以及配置在腰部另一侧的第三侧板与第四侧板，第一侧板与第二侧板、第三侧板与第四侧板之间采取与第一背板、第二背板与调节机构的相同方式安装调节机构。
13.根据一种优选实施方式，第一侧板与第一背板、第三侧板与第二背板的连接处设置有弧形垫，第二侧板远离第一侧板的内端部以及第四侧板远离第三侧板的内端部均设置有弧形垫，第二侧板与第四侧板之间能够通过弹性带连接。
14.根据一种优选实施方式，腿固定部通过第二连接件与侧板的第一连接件连接的方式从大腿部位获取支撑力来支撑腰固定部，腿固定部成对配置并分别连接在患者的左大腿和右大腿。
15.根据一种优选实施方式，第二连接件的另一端连接固定环，固定环通过调整连接滑块在弧形架的两端处的位置来改变固定环的内部大小。
16.根据一种优选实施方式，连接滑块上设有通过万向转头连接的腿部贴板，两端的腿部贴板设有弧度。
17.本实用新型的有益效果至少在于：
18.本技术的髋关节稳固装置通过设置在第一背板、第二背板内部的调节机构对腰固定部的内部长度进行调整，以及通过设置在第一侧板、第二侧板和第三侧板、第四侧板内部的调节机构对腰固定部的内部宽度进行调整，在遇到体型不同的患者时可以按照需求对腰固定部的内部大小进行调节，使得腰固定部能够适用于不同体型的患者，在紧缺的医疗资源下适用同一型号装置治疗不同的患者，既提升了医疗效率，又降低了医疗器械的购置成本。
19.本技术的髋关节稳固装置还通过从腿固定部获得支撑力来支撑腰固定部，髋关节脱位、移位的情况多是盆骨与大腿骨骼发生的移位，通过腰固定部和腿固定部固定连接的方式，能够有效降低髋关节移位、脱位的情况出现的概率。
附图说明

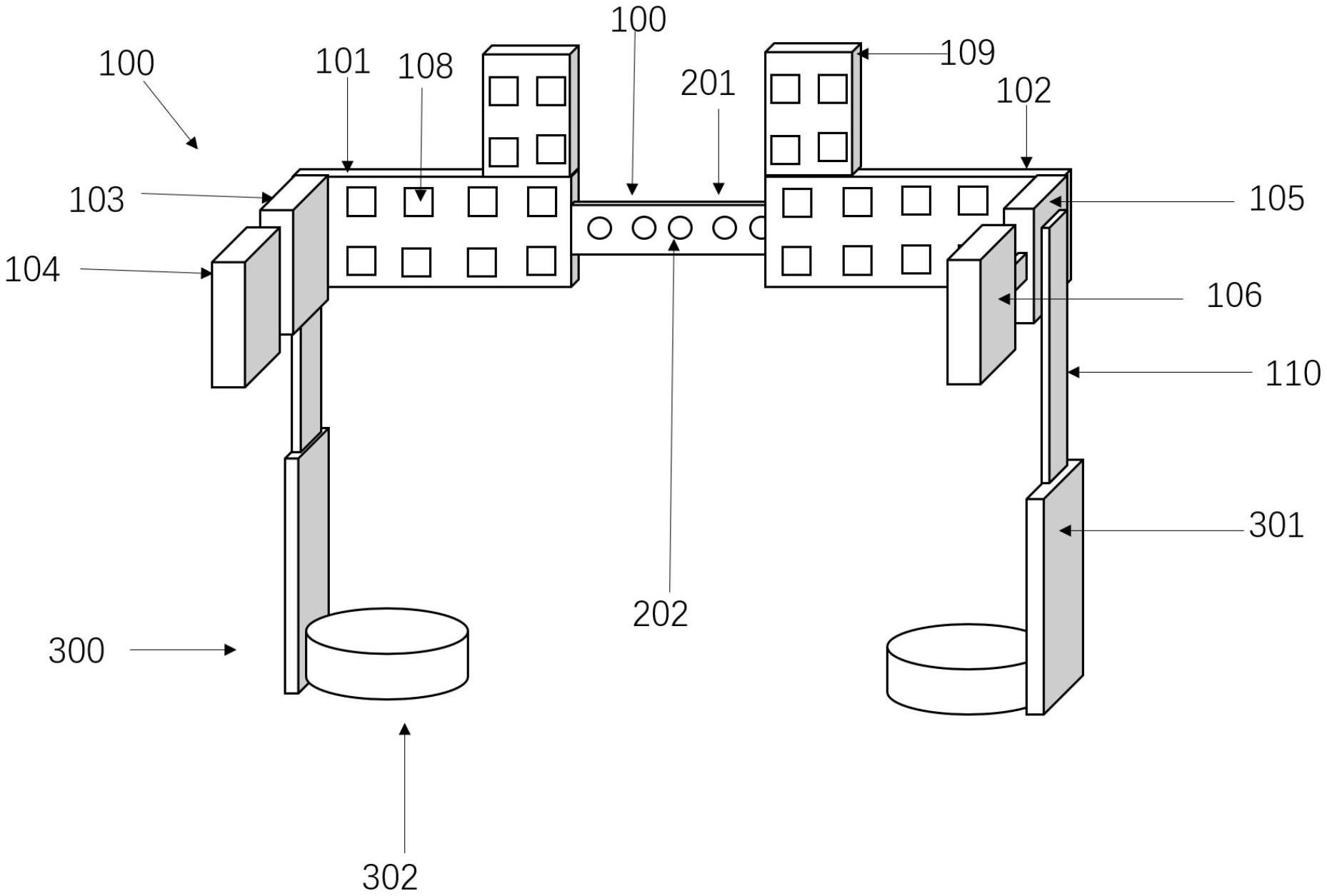

20.图1是本实用新型的髋关节稳固装置的简化整体结构示意图；
21.图2是本实用新型的调节机构的剖视简化结构示意图；
22.图3是本实用新型的调节机构的俯视部分结构示意图；
23.图4是本实用新型的调节机构的侧视部分结构示意图；
24.图5是本实用新型的腰固定部的俯视简化结构示意图；
25.图6是本实用新型的固定环的简化结构示意图；
26.图7是本实用新型的腿固定部的简化结构示意图。
27.附图标记列表
28.100：腰固定部；200：调节机构；300：腿固定部；101：第一背板；102：第二背板；103：第一侧板；104：第二侧板；105：第三侧板；106：第四侧板；107：弧形垫；108：通孔；109：竖向板；110：第一连接件；111：弹性带；201：调节板；202：限位孔；203：活动板；204：固定板；205：限位柱；206：弹簧件；207：支架；208：施力板；209：按压件；301：第二连接件；302：固定环；303：弧形架；304：连接滑块；305：万向转头；306：腿部贴板。
具体实施方式
29.下面结合附图1-7对本实用新型进行详细说明。
30.图1示出了本技术的髋关节稳固装置的整体简化结构示意图，该髋关节稳固装置包括：腰固定部100，用于对患者的腰部进行限制；腿固定部300，用于套设在腿部从而给腰固定部100提供支撑；腰固定部100配置为可根据患者的腰围调整腰固定部100的内口径的大小的结构，其中，腰固定部100的第一背板101和第二背板102以内部安装调节机构200的方式调整腰固定部100在背部的长度，腰固定部100的侧板以安装调节机构200来调整腰固定部100在侧部的长度，其中，腿固定部300通过连接件与腰固定部100的侧板连接，腿固定部300通过内口径的大小可调的固定环连接在患者的大腿部位。
31.利用上述方案，本实用新型能够有效预防髋关节脱位。髋关节是最典型的杵臼关节，主要由髋臼和股骨头组成。髋臼比较深，包容股骨头的大部分，二者紧密贴合，形成真空。关节周围有坚强的韧带以及强大的肌肉保护，因而髋关节十分稳定。髋关节脱位是指在外界暴力作用下，股骨头离开髋臼，髋臼和股骨头失去正常的对合关系，其中，髋关节置换之后关节脱位是很常见的并发症，脱位发生有多种因素，如病人在过伸的情况下，或者屈曲的情况下，造成脱位；另外，病人年纪大、肌肉力量薄弱，再进行活动，比如极度屈曲、极度内收的情况下，病人造成局部脱位。而在本技术的方案中，在利用腰固定部100与腿固定部300从腰部和大腿部固定连接的方式将髋臼和股骨头的位置进行限制，从而降低髋关节脱位发生的概率。
32.优选地，参照图2，调节机构200在第一背板101和第二背板102之间内嵌有表面间隔分布有限位孔202的调节板201，调节机构200在第一背板101内部设置与第一背板101连接的固定板204和活动板203。具体地，第一背板101或第二背板102与调节机构200的调节板201固定连接，在本实施例中，调节板201与第二背板102固定连接，调节板201插入第一背板101内。固定板204是与第一背板101内壁固定连接的，调节板201在伸入第一背板101内部时贴合固定板204进行运动，更具体地，固定板204实质上是一个容纳调节板201的凹槽形结构，从而避免在推动调节板201的过程中调节板201运动出现偏差。
33.优选地，活动板203远离调节板201的表面通过若干弹簧件206与第一背板101的内壁抵靠连接，活动板203的两端嵌入第一背板101的两端设置的滑槽内。具体地，活动板203
的两端嵌入第一背板101两端的滑槽内部，即从第一背板101处获得支撑，也受到滑槽的限制，活动板203仅能够在第一背板101内部进行靠近和远离所述固定板204的运动，其中，弹簧件206时刻处于压缩状态，弹簧件206推动活动板203抵靠在固定板204的凹槽槽壁端部，此时弹簧件206不能够再推动活动板203。弹簧件206的个数可根据实际情况设定，本实施例中设置六个弹簧件206，其中四个分布于活动板203的四角，另外两个位于活动板203长度中线上并处于活动板203的边沿处。
34.优选地，固定板204和活动板203形成限制调节板201在第一背板101内部的运动方位的通道，活动板203靠近调节板201的表面基于调节板201的限位孔202的间隔与孔径设置有若干限位柱205。该通道即是活动板203抵靠在固定板204的槽壁上时形成的，在活动板203抵靠在固定板204上时，活动板203上的部分限位柱205嵌入调节板201上的部分限位孔202中，此时，调节板201不可移动，第一背板101和第二背板102处于相对固定状态。通过将活动板203以远离固定板204的方向进行推动，活动板203的限位柱205从调节板201的限位孔202中移出，此时，调节板201又可在固定板204的凹槽内运动，第一背板101和第二背板102处于可调节状态。
35.优选地，如图3和图4所示，活动板203的面积大于固定板204的面积，活动板203在板体的四个角落设置四个支架207，支架207从固定板204的外部穿过并与固定板204间隔预设距离处设置施力板208，施力板208中间部位设置有连接至第一背板101外部的按压件209。利用施力板208将按压件209上的压力均匀地传递至活动板203，从而使得活动板203始终以平行于固定板204的方式进行运动，避免活动板203发生偏转，影响限位柱205和限位孔202的连接。
36.优选地，侧板包括配置在腰部一侧的第一侧板103与第二侧板104以及配置在腰部另一侧的第三侧板105与第四侧板106，第一侧板103与第二侧板104、第三侧板105与第四侧板106之间采取与第一背板101、第二背板102与调节机构200的相同方式安装调节机构200。具体地，调节机构200的调节板201分别与第一侧板103和第三侧板105固定连接，该种方式下，便于通过外端的第二侧板104和第四侧板106进行调节。
37.优选地，根据图5，第一侧板103与第一背板101、第三侧板105与第二背板102的连接处设置有弧形垫107，第二侧板104远离第一侧板103的内端部以及第四侧板106远离第三侧板105的内端部均设置有弧形垫107，第二侧板104与第四侧板106之间能够通过弹性带111连接。具体地，弧形垫107设置在腰固定部100的四个角落，从而将整个腰固定部100的内部配置成符合腰部结构形状的形态，也不会让腰固定部100的棱角过度挤压患者的腰部肌肤。
38.优选地，第一背板101和第二背板102上设置有通孔108，用于提升装置的透气性。
39.优选地，第一背板101和第二背板102还设置有竖向板109，用于增加第一背板101和第二背板102与背部的接触面积，从而更稳定的限制腰部运动。
40.优选地，腰固定部100的第一背板101、第二背板102以及所有侧板的内部都缝制有柔性层，提高装置的舒适性。
41.优选地，参照图6和图7，腿固定部300通过第二连接件301与侧板的第一连接件110连接的方式从大腿部位获取支撑力来支撑腰固定部100，腿固定部300成对配置并分别连接在患者的左大腿和右大腿。具体地，第一连接件110和第二连接件301之间是可伸缩连接，即
第一连接件110和第二连接件301连接后的长度是可调的。
42.优选地，第二连接件301的另一端连接固定环302，固定环302通过调整连接滑块304在弧形架303的两端处的位置来改变固定环302的内部大小。
43.优选地，连接滑块303上设有通过万向转头305连接的腿部贴板306，两端的腿部贴板305设有弧度。
44.具体地，连接滑块304分为第一滑块和第二滑块，第一滑块与第二滑块相对设置于弧形架303的预留固定排孔处，第一滑块上设置有第一转头，第二滑块上设置有第二转头，第一转头连接第一贴板，第二转头连接第二贴板。第一转头和第二转头相对设置，并分别设置于第一滑块和第二滑块通孔108处，第一贴板与第二贴板相对设置，并分别通过螺纹与第一转头和第二转头连接；被穿戴时，第一滑块与第二滑块可在所述弧形架预留的排孔位置进行滑动调节，使分别连接的第一贴板与第二贴板的相对距离发生改变，贴合穿戴时可以适应不同穿戴者的大腿轮廓直径，改善穿戴体验，同时，第一贴板与第二贴板可分别围绕第一转头与第二转头的球节中心转动，保证在穿戴者运动过程中所受助力的方向始终与大腿轮廓面的法线方向重合，提升助力效果。
