1.本实用新型涉及护理桌技术领域，具体为一种多功能病人护理桌。


背景技术：

2.在病人的术后护理中，需要使用到护理桌，护理桌在使用时，可以放置在病床上，方便病人吃饭等，同时在患者需要看书写字时，也可以使用到护理桌；
3.如公开号为cn205359878u的一种护理桌，属于护理设备技术领域，所述的护理桌主要包括：底座、滑轮、支撑轴、调节钮、桌体、盖板、挡板、支撑板、输液架、紫外灯架、置物槽、储药阁、置药槽、混药槽、横杆、滑槽、挂钩；本实用新型在桌体内部设置有置物槽，置物槽的内部设置有储药阁、置药槽和混药槽，在置物槽处可直接完成配药工作，在桌体内侧设置有输液架，输液架为可伸缩结构，可根据需要调节高度，输液架的顶端连接有横杆，横杆的内侧面设置有滑槽，挂钩与滑槽连接，可自由滑动，在输液过程中可根据需要移动输液瓶的位置，在桌体内部，置物槽下方设置有抽屉式的支撑板，可用作医护人员的操作台，也可供病患使用；
4.上述申请中的装置在使用时，可以快速的移动输液瓶的位置，但是它在使用时，不方便与床板结合使用，也不方便在床板上滑动使用，会影响到患者的使用感受，同时上述申请中的装置，内部的置物槽，不具有锁定的结构，在使用过程中，被误触时，可能会发生置物槽滑动的情况，进而造成了放置槽内部物品混乱的情况。
5.针对上述问题，急需在原有的病人护理桌基础上进行创新设计。


技术实现要素：

6.本实用新型的目的在于提供一种多功能病人护理桌，以解决上述背景技术中提出的在使用时，不方便与床板结合使用，也不方便在床板上滑动使用，会影响到患者的使用感受和置物槽不具有锁定的结构，在使用过程中，被误触时，可能会发生置物槽滑动的情况，进而造成了放置槽内部物品混乱的情况的问题。
7.为实现上述目的，本实用新型提供如下技术方案：一种多功能病人护理桌，包括床板，所述床板的上表面滑动连接有立柱，且床板的上表面开设有与所述立柱对应的长槽，并且立柱的上表面固定安装有桌板，以及立柱的左右两侧均固定安装有限位块；
8.一种多功能病人护理桌，还包括：
9.放置盒，所述放置盒滑动连接在所述桌板的内部，且放置盒的上表面开设有卡槽，并且桌板的上表面的左右两侧均开设有放置槽；
10.连接块，所述连接块滑动连接在所述立柱的侧面，且连接块贯穿于所述立柱的内部，并且立柱关于所述桌板的中心对称分布，以及立柱的内部开设有深槽；
11.长销，所述长销滑动连接在所述桌板的内部，且长销的左右两侧均固定安装有滑块。
12.优选的，所述连接块的材质为橡胶材质，且连接块的侧面固定安装有起到弹性复
位左右的第一弹簧，并且第一弹簧的另外一侧与所述立柱的内壁固定连接，在使用时，橡胶材质的连接块与床板的内壁之间的摩擦力，使立柱和桌板稳定的停留在床板内，而限位块使立柱在竖直方向上不会移动，同时在需要移动立柱时，按压连接杆，使连接杆带动连接块往深槽内部移动，此时可以在长槽内部移动立柱，移动到需要的位置之后，松开连接杆即可，立柱和桌板可以与床板结合，便于患者的日常使用。
13.优选的，所述第一弹簧为被压缩的状态，所述连接块的上表面固定安装有连接杆，且连接杆的正剖视为倒“l”结构，并且连接杆的末端位于所述立柱的外侧，所述床板的内部开设有长槽，而第一弹簧始终处于被压缩的状态，即连接块始终有挤压床板内壁的趋势，使立柱稳定性更高，而倒“l”结构的连接杆，便于工作人员的操作。
14.优选的，所述长销关于所述桌板的中心对称分布，且长销与所述卡槽一一对应，放置盒通过长销和卡槽与桌板构成卡合结构。
15.优选的，所述桌板的内部固定安装有第一磁铁，所述放置盒的侧面固定安装有与所述第一磁铁对应的第二磁铁，且第二磁铁与所述第一磁铁相邻位置的磁极相同，在需要拉出放置盒时，拉动长销，使长销移出卡槽，此时放置盒与桌板不处于卡合结构，进而放置盒在第一磁铁和第二磁铁互斥磁力作用下，往桌板外侧移动。
16.优选的，所述放置盒的侧面转动连接有滚珠，且滚珠关于所述放置盒的中心对称分布，放置盒移动时，滚珠方便放置盒的滑动。
17.优选的，所述滑块的上表面固定安装有起到弹性复位作用的第二弹簧，且第二弹簧的另外一侧与所述桌板的内壁固定连接，并且桌板的内部开设滑槽，在长销被拉动时，长销带动滑块在滑槽内部滑动，此时第二弹簧被挤压，在往桌板内部推动放置盒，放置盒回到原位时，长销在第二弹簧和滑块的作用下下移至原位，并最终进入到卡槽内，此时放置盒重新通过长销和卡槽与桌板构成卡合结构，便于放置盒的稳定。
18.与现有技术相比，本实用新型的有益效果是：该多功能病人护理桌，采用新型的结构设计，其具体内容如下：
19.(1)该多功能病人护理桌在使用时，橡胶材质的连接块与床板的内壁之间的摩擦力，使立柱和桌板稳定的停留在床板内，而限位块使立柱在竖直方向上不会移动，同时在需要移动立柱时，按压连接杆，使连接杆带动连接块往深槽内部移动，此时可以在长槽内部移动立柱，移动到需要的位置之后，松开连接杆即可，立柱和桌板可以与床板结合，便于患者的日常使用；
20.(2)该多功能病人护理桌，初始时放置盒通过长销和卡槽与桌板构成卡合结构，在需要拉出放置盒时，拉动长销，使长销移出卡槽，此时放置盒与桌板不处于卡合结构，进而放置盒在第一磁铁和第二磁铁互斥磁力作用下，往桌板外侧移动，即可拉出放置盒。
附图说明

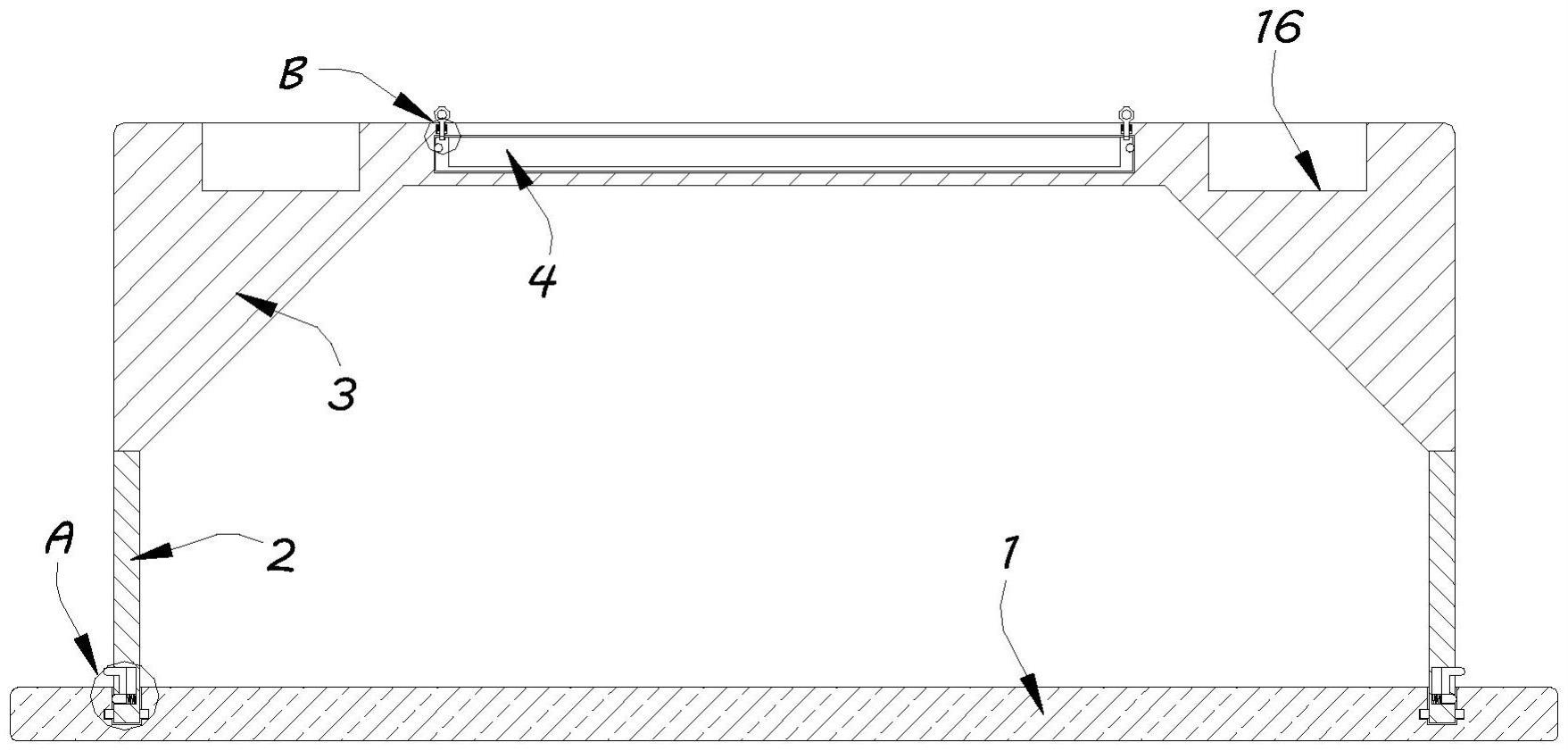

21.图1为本实用新型床板正剖视结构示意图；
22.图2为本实用新型图1中a处放大结构示意图；
23.图3为本实用新型图1中b处放大结构示意图；
24.图4为本实用新型桌板立体结构示意图；
25.图5为本实用新型桌板和放置盒连接结构示意图。
26.图中：1、床板；2、立柱；3、桌板；4、放置盒；5、限位块；6、连接块；7、第一弹簧；8、连接杆；9、深槽；10、长销；11、滑块；12、第二弹簧；13、滑槽；14、卡槽；15、滚珠；16、放置槽；17、第一磁铁；18、第二磁铁；19、长槽。
具体实施方式
27.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
28.请参阅图1-图5，本实用新型提供一种技术方案：一种多功能病人护理桌，包括床板1，床板1的上表面滑动连接有立柱2，且床板1的上表面开设有与立柱2对应的长槽19，并且立柱2的上表面固定安装有桌板3，以及立柱2的左右两侧均固定安装有限位块5；
29.一种多功能病人护理桌，还包括：
30.放置盒4，放置盒4滑动连接在桌板3的内部，且放置盒4的上表面开设有卡槽14，并且桌板3的上表面的左右两侧均开设有放置槽16，连接块6，连接块6滑动连接在立柱2的侧面，且连接块6贯穿于立柱2的内部，并且立柱2关于桌板3的中心对称分布，以及立柱2的内部开设有深槽9；
31.长销10，长销10滑动连接在桌板3的内部，且长销10的左右两侧均固定安装有滑块11，连接块6的材质为橡胶材质，且连接块6的侧面固定安装有起到弹性复位左右的第一弹簧7，并且第一弹簧7的另外一侧与立柱2的内壁固定连接。
32.第一弹簧7为被压缩的状态，连接块6的上表面固定安装有连接杆8，且连接杆8的正剖视为倒“l”结构，并且连接杆8的末端位于立柱2的外侧，床板1的内部开设有长槽19。
33.在使用时，橡胶材质的连接块6与床板1的内壁之间的摩擦力，使立柱2和桌板3稳定的停留在床板1内，而对称分布在立柱2两侧的限位块5使立柱2在竖直方向上不会移动，同时在需要移动立柱2时，按压连接杆8，使连接杆8带动连接块6往深槽9的内部移动，此时可以在长槽19内部移动立柱2，移动到需要的位置之后，松开连接杆8即可，第一弹簧7始终处于被压缩的状态，使连接块6始终有挤压床板1内壁的趋势，优化了稳定性，即最终立柱2和桌板3可以与床板1结合，便于患者的日常使用。
34.长销10关于桌板3的中心对称分布，且长销10与卡槽14一一对应，桌板3的内部固定安装有第一磁铁17，放置盒4的侧面固定安装有与第一磁铁17对应的第二磁铁18，且第二磁铁18与第一磁铁17相邻位置的磁极相同。
35.放置盒4的侧面转动连接有滚珠15，且滚珠15关于放置盒4的中心对称分布，滑块11的上表面固定安装有起到弹性复位作用的第二弹簧12，且第二弹簧12的另外一侧与桌板3的内壁固定连接，并且桌板3的内部开设滑槽13。
36.初始时放置盒4通过长销10和卡槽14与桌板3构成卡合结构，在需要拉出放置盒4时，拉动长销10，使长销10移出卡槽14(此时滑块11在滑槽13内部滑动，第二弹簧12被挤压)，此时放置盒4与桌板3不处于卡合结构，进而放置盒4在第一磁铁17和第二磁铁18互斥磁力作用下，往桌板3外侧移动，而对称分布在放置盒4两侧的滚珠15，便于放置盒4的移动，最终工作人员可以拉出放置盒4，在将放置盒4往桌板3内部推动，卡槽14和长销10重新处于
卡合状态时，长销10在第二弹簧12和滑块11的作用下，回到原位，此时放置盒4重新通过长销10和卡槽14与桌板3构成卡合结构，便于放置盒4的稳定。
37.以上便是整个装置的工作过程，且本说明书中未作详细描述的内容均属于本领域专业技术人员公知的现有技术。
38.尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
