1.本实用新型涉及医疗辅助技术领域，尤其是涉及一种儿童重症监护室专用床边综合置物架。


背景技术：

2.在监护室病区管理中，床头柜的物品放置历来是一大难题，狭小的方寸之地总是被水杯、饭盒、纸巾等物品占满，给医护人员的护理工作带来很大不便，同时也影响了病室环境整洁；现有为方便病患放置物品设置的置物架大多只有放置水杯的架体，结构简单但是放置空间小，无法满足患者的日常需求，而且在重症监护室中的设备也是很多，需要将其归纳好，从而便于工作人员使用和放置，如果放置架设置不合理，器具放置不合理，会严重影响工作人员的工作效率，从而影响到患者的医疗；综上所述，现有技术中的床边综合置物架存在功能单一、放置空间相对固定的问题，因此，急需一种儿童重症监护室专用床边综合置物架。


技术实现要素：

3.针对上述情况，为克服现有技术的缺陷，本实用新型提供了一种儿童重症监护室专用床边综合置物架，有效的解决了现有技术中的床边综合置物架存在功能单一、放置空间相对固定的问题。
4.为实现上述目的，本实用新型采用以下技术方案：
5.一种儿童重症监护室专用床边综合置物架，包括底板，所述底板上固定连接有支撑杆，支撑杆上升降连接有壳体，壳体上设有抽屉、放置舱和放置槽；所述放置槽位于壳体的上表面，所述抽屉位于壳体的下部，所述放置舱位于抽屉和放置槽之间的位置；所述放置舱内设有调节板，调节板与放置舱滑动连接，调节板上还设有调节组件。
6.进一步地，所述调节组件包括壳体背部设置的与调节板相配合的滑槽，调节板上固定连接有固定螺栓，固定螺栓与滑槽滑动连接，固定螺栓上螺纹连接有紧固螺母。
7.进一步地，所述抽屉包括主抽屉和侧抽屉，主抽屉位于壳体的正面，侧抽屉位于壳体的两侧。
8.进一步地，所述支撑杆上固定连接有放置圈，放置圈上放置有放置框，放置框上固定连接有与放置圈配合的固定圈。
9.进一步地，所述壳体的底面还固定连接有支撑杆升降连接的升降板，支撑杆上螺纹连接有与升降板相配合的紧固螺栓。
10.本实用新型所达到的有益效果为：
11.本实用新型结构新颖，构思巧妙，操作简单方便，有效的解决了现有技术中的床边综合置物架存在功能单一、防止空间相对固定的问题；通过壳体与支撑杆升降连接，保证本实用新型在使用时能够根据使用情况调节壳体的高度，实现本装置适用与不同的使用情况，提高本装置的适用性；通过抽屉的设置，保证本实用新型在使用时能够将需要存放的物
品放在抽屉内，提高存放物品的安全性；通过放置舱和调节板的配合设置，保证本实用新型在使用时能够根据物品大小，调节放置舱内的空间，方便放置物品；通过放置槽的设置，保证本实用新型在使用时能够将常用的物品放置在放置槽内，方便取用；通过放置框的设置，保证本实用新型在使用时能够不方便取放的物品放在放置框内，保证物品的安全性。
附图说明

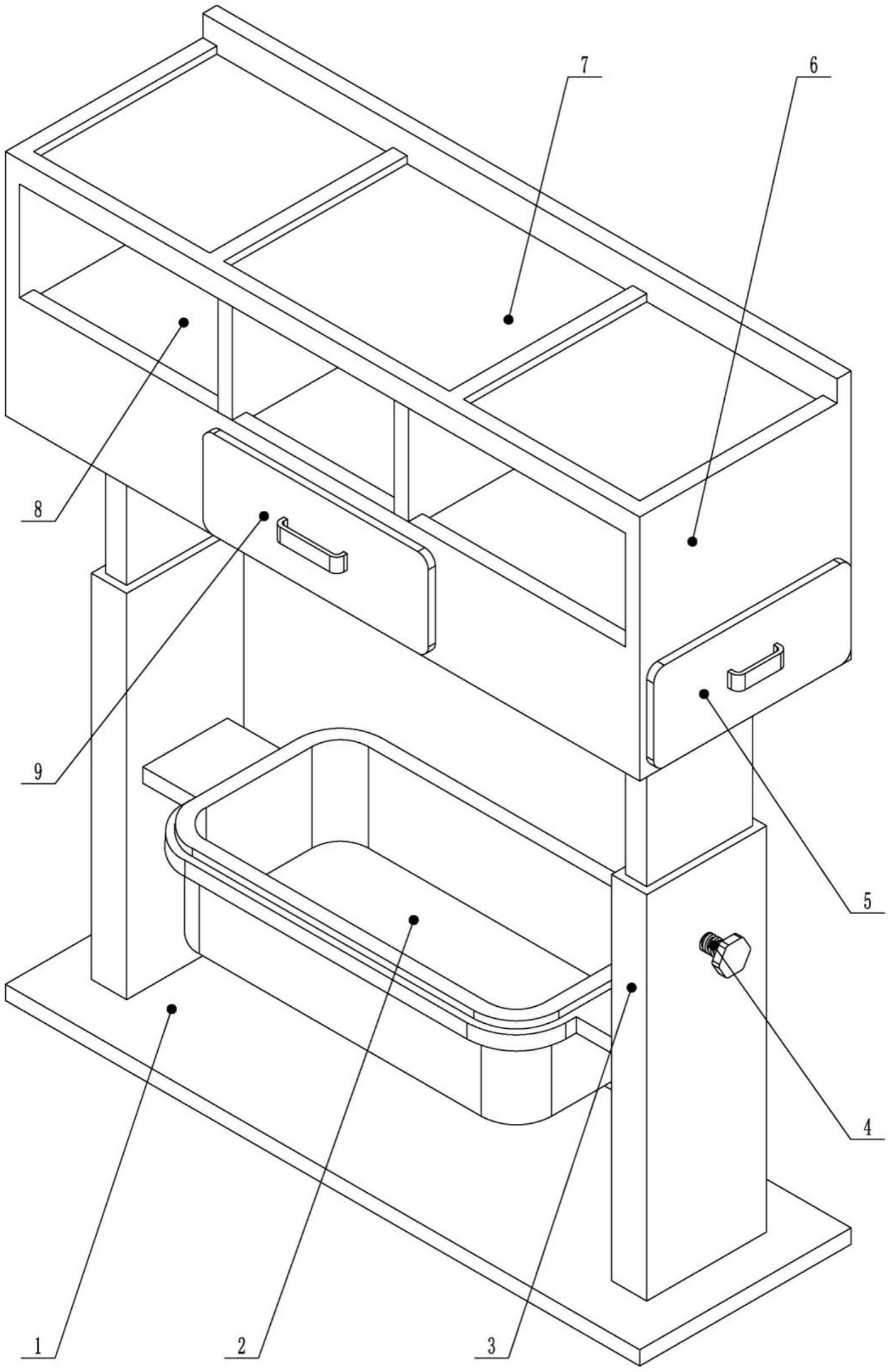

12.图1为本实用新型整体结构的轴测图；
13.图2为本实用新型放置框的剖面图；
14.图3为本实用新型壳体的轴测图；
15.图4为本实用新型调节板的轴测图；
16.图中：1、底板；2、放置框；3、支撑杆；4、紧固螺栓；5、侧抽屉；6、壳体；7、放置槽；8、存储舱；9、主抽屉；10、固定圈；11、放置圈；12、升降板；13、滑槽；14、调节组件；15、挡板；16、调节板；17、紧固螺母；18、固定螺栓。
具体实施方式
17.为便于本领域的技术人员理解本实用新型，下面结合附图说明本实用新型的具体实施方式。
18.如图1和图4所示，一种儿童重症监护室专用床边综合置物架，所述底板1上固定连接有支撑杆3，支撑杆3上升降连接有壳体6，壳体6上设有抽屉、放置舱和放置槽7；所述放置槽7位于壳体6的上表面，所述抽屉位于壳体6的下部，所述放置舱位于抽屉和放置槽7之间的位置；所述放置舱内设有调节板16，调节板16与放置舱滑动连接，调节板16上还设有调节组件14。
19.本实用新型在使用时，医护人员将本装置移动到床边合适的位置，然后调节壳体6在支撑杆3上的高度，方便本装置的使用，然后根据使用情况通过调节组件14控制调节板16在放置舱内滑动，最后根据需要将各种物品放在抽屉、放置舱以及放置槽7上；通过壳体6与支撑杆3升降连接，保证本实用新型在使用时能够根据使用情况调节壳体6的高度，实现本装置适用与不同的使用情况，提高本装置的适用性；通过抽屉的设置，保证本实用新型在使用时能够将需要存放的物品放在抽屉内，提高存放物品的安全性；通过放置舱和调节板16的配合设置，保证本实用新型在使用时能够根据物品大小，调节放置舱内的空间，方便放置物品；通过放置槽7的设置，保证本实用新型在使用时能够将常用的物品放置在放置槽7内，方便取用。
20.如图3和图4所示，所述调节组件14包括壳体6背部设置的与调节板16相配合的滑槽13，调节板16上固定连接有固定螺栓18，固定螺栓18与滑槽13滑动连接，固定螺栓18上螺纹连接有紧固螺母17。
21.本实用新型在使用时，松开紧固螺母17对固定螺栓18的固定，然后控制调节板16在放置舱内滑动，固定螺栓18在滑槽13内滑动，调节板16在放置舱内的位置调节完成后，使用紧固螺母17将固定螺栓18进行固定，完成对调节板16的固定；通过放置舱和调节板16的配合设置，保证本实用新型在使用时能够根据物品大小，调节放置舱内的空间，方便放置物品。
22.如图1和图2所示，所述抽屉包括主抽屉9和侧抽屉5，主抽屉9位于壳体6的正面，侧抽屉5位于壳体6的两侧。
23.本实用新型在使用时，通过主抽屉9和侧抽屉5设置，保证本实用新型在使用时能够将需要存放的物品放在抽屉内，提高存放物品的安全性。
24.如图1和图2所示，所述支撑杆3上固定连接有放置圈11，放置圈11上放置有放置框2，放置框2上固定连接有与放置圈11配合的固定圈10。
25.本实用新型在使用时，通过放置框2的设置，保证本实用新型在使用时能够不方便取放的物品放在放置框2内，保证物品的安全性。
26.如图1所示，所述壳体6的底面还固定连接有支撑杆3升降连接的升降板12，支撑杆3上螺纹连接有与升降板12相配合的紧固螺栓4。
27.本实用新型在使用时，控制紧固螺栓4松开对升降板12的固定，调节升降板12在支撑杆3上的位置，调节完成后使用紧固螺栓4对升降板12进行固定；通过壳体6与支撑杆3升降连接，保证本实用新型在使用时能够根据使用情况调节壳体6的高度，实现本装置适用与不同的使用情况，提高本装置的适用性。
28.本实用新型的工作过程为：
29.本实用新型在使用时，医护人员将本装置移动到床边合适的位置，然后调节壳体6在支撑杆3上的高度，方便本装置的使用：控制紧固螺栓4松开对升降板12的固定，调节升降板12在支撑杆3上的位置，调节完成后使用紧固螺栓4对升降板12进行固定；
30.然后根据使用情况通过调节组件14控制调节板16在放置舱内滑动：松开紧固螺母17对固定螺栓18的固定，然后控制调节板16在放置舱内滑动，固定螺栓18在滑槽13内滑动，调节板16在放置舱内的位置调节完成后，使用紧固螺母17将固定螺栓18进行固定，完成对调节板16的固定；
31.最后根据需要将各种物品放在抽屉、放置舱、放置槽7以及放置框2上。
32.最后应说明的是：以上所述仅为本实用新型的优选实施例而已，并不用于限制本实用新型，尽管参照前述实施例对本实用新型进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换，凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
