1.本发明属于人体电阻抗测试技术领域，具体是一种人体组织生物电阻抗的检测系统及检测方法。


背景技术：

2.生物电阻抗测量，或简称阻抗技术，是一种利用生物组织与器官的电特性及其变化规律提取与人体生理、病理状况相关的生物医学信息的检测技术。
3.专利公开号为cn113456048ad的发明涉及一种人体组织生物电阻抗的检测系统及检测方法。该检测系统经建立模型步骤以及构建检测系统步骤获得；该检测系统包括：检测探头、激励信号模块、信号处理模块、嵌入式控制系统模块、声光提示模块、电源模块；该检测方法包括：激励信号模块产生电脉冲激励信号、并发送至检测探头作用于外界；检测探头产生电压信号、并发送至信号处理模块；信号处理模块将收到的电压信号进行处理、并发至嵌入式控制系统模块；嵌入式控制系统模块经处理、计算得出相应的阻抗值，并依此向声光提示模块发出对应的声光提示指令；声光提示模块根据嵌入式控制系统模块发来的声光提示指令进行声光提示。本发明能有效可靠地实现对人体组织生物电阻抗的检测。
4.人体组织生物阻抗在进行测试过程中，一般将参与人员安排至指定测量区域处，使参与人员的双脚与踩踏区域对其，后续根据特定的仪器，对参与人员直接进行电阻抗测试，但此种测试方式，并未将参与人员的体型考虑在内，偏胖人员以及偏瘦人员在测试时，因体内的体脂百分比不相同，会造成测试数值存在误差，从而影响测试数值的精准度。


技术实现要素：

5.本发明旨在至少解决现有技术中存在的技术问题之一；为此，本发明提出了一种人体组织生物电阻抗的检测系统及检测方法，用于解决未将参与人员的体型考虑在内，偏胖人员以及偏瘦人员在测试时，因体内的体脂百分比不相同，会造成测试数值存在误差，从而影响测试数值的精准度的技术问题。
6.为实现上述目的，根据本发明的第一方面的实施例提出一种人体组织生物电阻抗的检测系统，包括数据采集单元和检测调整中心；
7.所述检测调整中心包括数据分析单元、存储单元、信号生成单元、图形分析单元、自适应检测单元以及检测值确认单元；
8.所述数据采集单元，用于对参与人员的个人参数数据进行采集，并将所采集的个人参数数据传输至检测调整中心内，其中，个人参数数据包括参与人员的身高参数以及体重参数；
9.所述数据分析单元，根据所采集的个人参数数据，对参与人员的体型进行确认，并根据不同的确认结果，生成不同的体型信号，并将体型信号传输至自适应检测单元内，具体方式为：
10.从个人参数数据内，将参与人员的身高参数标记为sgi，其中i代表不同的参与人
员，并从存储单元内提取预设区间，将身高参数sgi与预设区间进行比对，确认所属区间；
11.将参与人员的体重参数标记为tzi，分析体重参数tzi是否属于所属区间，若tzi∈所属区间，则直接采用检测电流的标准值对参与人员进行电阻抗测试，若tzi＜所属区间，信号生成单元生成偏瘦信号，并将偏瘦信号传输至自适应检测单元内，若tzi＞所属区间，信号生成单元生成偏胖信号，并将偏胖信号传输至自适应检测单元内；
12.所述自适应检测单元，根据所接收到的信号，将检测电流进行自适应调节，并限定一组测试周期，将测试过程中所生成的电流测试波形图进行记录，并传输至图形分析单元内，具体方式为：
13.若接收到的信号为偏瘦信号，在进行生物电阻抗测试过程中，将检测电流的标准值向下进行调节，其中每个不同数值之间的间隔调节周期为t，且t一般取值2s，调节至最低值时停止，其中最低值为预设值，将电流调节过程中所产生的电流测试波形图进行记录，并传输至图形分析单元内；
14.若接收到的信号为偏胖信号，在进行生物电阻抗测试过程中，将检测电流的标准值向上进行调节，其中每个不同数值之间的间隔调节周期为t，调节至最高值时停止，其中最高值为预设值，将电流调节过程中所产生的电流测试波形图进行记录，并传输至图形分析单元内；
15.所述图形分析单元，根据所确认的电流测试波形图，对电流值的高低幅度进行分析，确认一组最佳的测试电流区间，并将所确认的电流区间传输至检测值确认单元内，具体方式为：
16.根据所确认的电流测试波形图，确认初始电流值，再根据预设差值yc，其中预设差值yc为预设值，再确认第二组电流值，第二组电流值与初始电流值之间的差值为预设差值yc，并记录初始电流值与第二组电流值之间的时间间隔值，并将其标记为sjk，其中k代表不同的时间间隔值，采用yc
÷
sjk＝qk得到不同阶段的趋势参数qk，再从若干组趋势参数qk提取最小值，根据所提取的最小值qk，确认qk对应阶段所对应的两个端部电流值，并将其合并为最佳电流区间；
17.若电流测试波形图内，所存在的若干个电流值之间的差值均小于yc时，则直接将电流测试波形图两端的端值进行合并，得到最佳电流区间；
18.将所确认的最佳电流区间传输至检测值确认单元内。
19.优选的，所述检测值确认单元，根据所确认的最佳电流区间，从最佳电流区间内选定最佳检测值，并将所确定的最佳检测值传输至自适应检测单元内，自适应检测单元后续根据所确定的最佳检测值，对参与人员进行电阻抗测试处理，具体方式为：
20.从所确定的最佳电流区间内，选定最佳电流区间的中间值，将所选定的中间值拟定为最佳检测值；将所拟定的最佳检测值传输至自适应检测单元内，所述自适应检测单元根据所确定的最佳检测值，对参与人员进行电阻抗测试，并将测试数值传输至展示单元内。
21.优选的，所述展示单元，对测试数值进行接收并展示。
22.进一步的，一种人体组织生物电阻抗的检测方法，包括以下步骤：
23.步骤一、将参与人员的个人参数数据进行采集，根据所采集的个人参数数据，分析对应的参与人员是否为正常体型还是其他体型，针对于正常体型，直接采用系统内所拟定的检测电流标准值进行生物电阻抗测试；
24.步骤二、针对于其他体型，其他体型包括偏瘦体型或偏胖体型，预先在检测过程中，将测试的电流值进行改变，并根据所改变的相应参数，构建对应的测试波形图，再对测试波形图内部的波动趋势进行分析，确认波动趋势最小的一组区间，将所确认的区间标定为最佳电流区间；
25.步骤三、根据所确认的最佳电流区间，从区间内选取一组中间值，并将所选定的中间值拟定为最佳检测值，并传输至自适应检测单元内，对参与人员进行电阻抗测试。
26.与现有技术相比，本发明的有益效果是：在具体测试过程中，将参与人员的体型考虑在内，若参与人员的体型为正常体型时，则直接采用预先设定的电流值进行测试，若为其他体型，预先进行测试，在测试过程中，确认最佳的测试区间，后续根据最佳测试区间选取最佳的检测值，采用所选定的最佳检测值进行电阻抗测试处理；
27.采用此种方式，便可充分提升数值测试的准确度，同时，针对不同体型的人员，采用不同的处理方式，提升电阻抗测试数值的精准度，提升测试效果。
附图说明

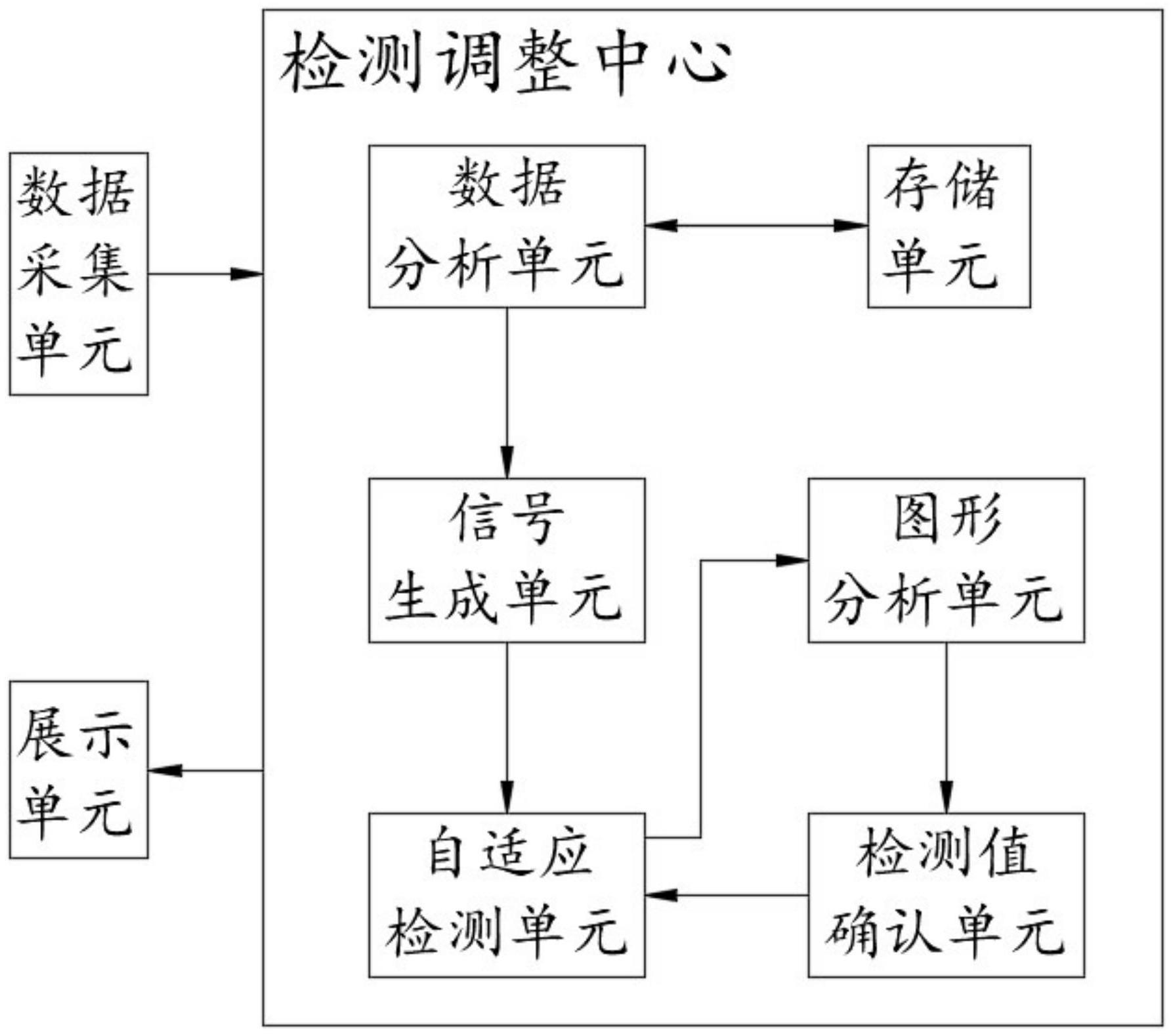

28.图1为本发明原理框架示意图；
29.图2为本发明方法流程示意图。
具体实施方式
30.下面将结合实施例对本发明的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其它实施例，都属于本发明保护的范围。
31.实施例一
32.请参阅图1，本技术提供了一种人体组织生物电阻抗的检测系统，包括数据采集单元、检测调整中心以及展示单元，所述数据采集单元与检测调整中心输入端电性连接，所述检测调整中心与展示单元输入端电性连接；
33.所述检测调整中心包括数据分析单元、存储单元、信号生成单元、图形分析单元、自适应检测单元以及检测值确认单元，所述数据分析单元与存储单元之间双向连接，所述数据分析单元与信号生成单元输入端电性连接，所述信号生成单元与自适应检测单元输入端电性连接，所述自适应检测单元与图形分析单元输入端电性连接，所述图形分析单元与检测值确认单元输入端电性连接；
34.所述数据采集单元，用于对参与人员的个人参数数据进行采集，并将所采集的个人参数数据传输至检测调整中心内，其中，个人参数数据包括参与人员的身高参数以及体重参数；
35.所述检测调整中心内部的数据分析单元，根据所采集的个人参数数据，对参与人员的体型进行确认，并根据不同的确认结果，生成不同的体型信号，其中，进行确认的具体方式为：
36.从个人参数数据内，将参与人员的身高参数标记为sgi，其中i代表不同的参与人员，并从存储单元内提取预设区间，其中预设区间由操作人员提前拟定，将身高参数sgi与
预设区间进行比对，确认所属区间；
37.将参与人员的体重参数标记为tzi，分析体重参数tzi是否属于所属区间，若tzi∈所属区间，则直接采用检测电流的标准值对参与人员进行电阻抗测试，若tzi＜所属区间，信号生成单元生成偏瘦信号，并将偏瘦信号传输至自适应检测单元内，若tzi＞所属区间，信号生成单元生成偏胖信号，并将偏胖信号传输至自适应检测单元内；
38.针对于正常体重的参与人员，直接采用正常的电流标准值进行电阻抗测试即可，但针对于偏胖人员或偏瘦人员，采用原始的电流标准值可能测试不准，故，需要将偏胖人员或偏瘦人员确定出，后续根据所确定偏胖人员或偏瘦人员，进行数值分析，根据所分析的图形，确认对应的区间，后续根据对应的区间，确定对应的最佳检测值。
39.所述自适应检测单元，根据所接收到的信号，将检测电流进行自适应调节，并限定一组测试周期，将测试过程中所生成的电流测试波形图进行记录，并传输至图形分析单元内，其中，记录的具体方式为：
40.若接收到的信号为偏瘦信号，在进行生物电阻抗测试过程中，将检测电流的标准值向下进行调节，其中每个不同数值之间的间隔调节周期为t，且t一般取值2s，调节至最低值时停止，其中最低值为预设值，其具体取值由操作人员根据经验拟定，将电流调节过程中所产生的电流测试波形图进行记录，并传输至图形分析单元内；
41.若接收到的信号为偏胖信号，在进行生物电阻抗测试过程中，将检测电流的标准值向上进行调节，其中每个不同数值之间的间隔调节周期为t，调节至最高值时停止，其中最高值为预设值，其具体取值由操作人员根据经验拟定，将电流调节过程中所产生的电流测试波形图进行记录，并传输至图形分析单元内。
42.实施例二
43.所述图形分析单元，根据所确认的电流测试波形图，对电流值的高低幅度进行分析，确认一组最佳的测试电流区间，并将所确认的电流区间传输至检测值确认单元内，其中，进行分析的具体方式为：
44.根据所确认的电流测试波形图，确认初始电流值，再根据预设差值yc，其中预设差值yc为预设值，其具体取值由操作人员根据经验拟定，再确认第二组电流值，第二组电流值与初始电流值之间的差值为预设差值yc，并记录初始电流值与第二组电流值之间的时间间隔值，并将其标记为sjk，其中k代表不同的时间间隔值，采用yc
÷
sjk＝qk得到不同阶段的趋势参数qk，再从若干组趋势参数qk提取最小值，根据所提取的最小值qk，确认qk对应阶段所对应的两个端部电流值，并将其合并为最佳电流区间；
45.若电流测试波形图内，所存在的若干个电流值之间的差值均小于yc时，则直接将电流测试波形图两端的端值进行合并，得到最佳电流区间；
46.将所确认的最佳电流区间传输至检测值确认单元内，具体的，此阶段可以理解为测试阶段，为了确认一组最佳的测试电流值，将电流值进行分析，其中分析的具体情况便是分析电流的波动情况，若波动情况过大时，代表对应的测试电流不适合进行测试，若波动情况过小时，代表测试时，波动数值较小，便可以确认对应的测试电流区间，并将所确认的测试电流区间传输至检测值确认单元内。
47.所述检测值确认单元，根据所确认的最佳电流区间，从最佳电流区间内选定最佳检测值，并将所确定的最佳检测值传输至自适应检测单元内，自适应检测单元后续根据所
确定的最佳检测值，对参与人员进行电阻抗测试处理，其中，选定最佳检测值的具体方式为：
48.从所确定的最佳电流区间内，选定最佳电流区间的中间值，将所选定的中间值拟定为最佳检测值；
49.将所拟定的最佳检测值传输至自适应检测单元内，所述自适应检测单元根据所确定的最佳检测值，对参与人员进行电阻抗测试，并将测试数值传输至展示单元内。
50.作为本技术的进一步实施例，此处所选定的最佳检测值并不一定要选取中间值，其测试电流区间内部的其他区间值均可被选取，其具体的选取方式可由操作人员自行设定，所选取的值只要是属于该测试电流区间即可。
51.所述展示单元，根据所确定的测试数值，将其进行展示，供外部人员进行查看。
52.实施例三
53.一种人体组织生物电阻抗的检测系统的检测方法，包括以下步骤：
54.步骤一、将参与人员的个人参数数据进行采集，根据所采集的个人参数数据，分析对应的参与人员是否为正常体型还是其他体型，针对于正常体型，直接采用系统内所拟定的检测电流标准值进行生物电阻抗测试；
55.步骤二、针对于其他体型，其他体型包括偏瘦体型或偏胖体型，预先在检测过程中，将测试的电流值进行改变，并根据所改变的相应参数，构建对应的测试波形图，再对测试波形图内部的波动趋势进行分析，确认波动趋势最小的一组区间，将所确认的区间标定为最佳电流区间；
56.步骤三、根据所确认的最佳电流区间，从区间内选取一组中间值，并将所选定的中间值拟定为最佳检测值，并传输至自适应检测单元内，对参与人员进行电阻抗测试。
57.实施例四
58.本实施例在具体实施过程中，包含上述三种实施例的全部实施过程。
59.上述公式中的部分数据均是去除量纲取其数值计算，公式是由采集的大量数据经过软件模拟得到最接近真实情况的一个公式；公式中的预设参数和预设阈值由本领域的技术人员根据实际情况设定或者通过大量数据模拟获得。
60.以上实施例仅用以说明本发明的技术方法而非限制，尽管参照较佳实施例对本发明进行了详细说明，本领域的普通技术人员应当理解，可以对本发明的技术方法进行修改或等同替换，而不脱离本发明技术方法的精神和范围。
