1.本实用新型涉及到一种医疗工具领域，具体涉及到一种骨折钳。


背景技术：

2.在骨折手术中，需要将断骨进行复位后利用钢板进行固定。断骨被拼接后利用连接定位装置对夹持断骨的两骨折钳进行连接定位，从而保证断骨能够稳定的拼接在一起，然后在利用钢板将断骨进行连接。现有的部分骨折钳没有设置在骨骼上放置钢板空间，当需要放置钢板时，需要夹持断骨的骨折钳的夹持部松开断骨，并使得骨折钳的夹持部与断骨之间产生间隙从而将钢板插入到骨折钳夹持部和断骨之间，然后再次对断骨和钢板进行夹持，随后对钢板进行固定。这种操作方法在骨折钳的夹持部与断骨分离后，断骨容易发生错位。
3.为了解决上述问题，现有的部分骨折钳设置了便于放置钢板的可变空间。如申请号为cn201910503892.x，发明名称为《一种快速钢板归位骨折钳及其使用方法》的专利文件中公开了一种在对断骨夹持后便于放置钢板和对断骨进行捆扎的骨折钳。使用该骨折钳在对患者进行治疗的过程中，当需要放置钢板时，松动钳头b5上中间的螺钉11使其远离断骨，此时钳头b5两端处的螺钉11始终对断骨进行夹持，进而保证复位后的断骨在安装钢板时能够保持不动，钳头b5上中间的螺钉11远离断骨后让出安装钢板的空间，此时将钢板穿过钳头b5上中间部分的螺钉11远离断骨后让出的空间，然后将钢板固定在断骨上即可，整个手术可以在快速钢板归位骨折钳固定的状态下完成。该骨折钳能够在保持断骨被稳定夹持的情况下进行钢板的安装。
4.但是，上述骨折钳由于螺钉的位置不能够进行调节，而断骨的断面大多为不规则的形状，断面附近经常会出现缺槽、骨缝和疏松部分，常见于粉碎性骨折。因此，当医生在切开皮肤分离肌肉显露骨折处后，将放置钢板处的骨面做适当剥离后，若螺钉不能够对断骨进行有效夹持时就需要调整骨折钳夹持断骨的位置。此时，需要增加剥离长度，剥离长度增加后会增加患者的创伤面，影响后期康复时间。同时，也会增加手术时间。使得骨折钳沿断骨的周向方向转动后对断骨进行夹持，这样虽然能够利用骨折钳对断骨进行有效夹持，但是，夹持两断骨的两骨折钳不便于通过连接定位装置连接。不方便对断骨进行拼接定位。在进行钢板安装过程中，上述专利的骨折钳需要转动位于中间的螺钉并让出钢板安装的空间，若在对断骨夹持前预先留出钢板的安装空间，后续可以在不触动螺钉的情况下对钢板进行安装，能够提高钢板的安装效率。


技术实现要素：

5.本实用新型所要解决的技术问题在于一种能够对断骨进行有效的夹持，能够减少肌肉组织的剥离长度，便于患者后期康复的骨折钳。
6.为了实现上述目的，本实用新型提供的技术方案是：
7.一种骨折钳，包括第一钳杆和第二钳杆，第一钳杆和第二钳杆通过销钉铰接，第二
钳杆的夹持部上设置有夹持组件，所述夹持组件包括两个固定螺钉，固定螺钉与第二钳杆的夹持部螺纹连接，两固定螺钉之间的第二钳杆的夹持部上开设有间槽，间槽内滑动设置有滑块，滑块上螺纹连接有活动螺钉，滑块允许在间槽内定位。
8.具体的，所述间槽前后两槽壁上均开设有长槽，滑块滑动设置在长槽内，长槽的上槽壁上固定有多个上齿牙，滑块上端固定有多个与上齿牙啮合的下齿牙，滑块下端固定有与长槽的下槽壁对应的弹性片，弹性片的弹性变形部紧抵长槽的下槽壁，滑块上螺纹连接有活动螺钉。
9.具体的，所述多个上齿牙沿长槽的长度方向均布设置。
10.具体的，所述第一钳杆和第二钳杆的钳柄部通过弹性带连接，第二钳杆钳柄部内侧固定有挂钩。
11.具体的，所述弹性带为弹性橡胶带。
12.具体的，所述活动螺钉下端固定有橡胶垫。
13.与现有技术相比，本实用新型的有益效果为：
14.1、本实用新型通过设置可运动的活动螺钉，可以根据断骨的情况改变活动螺钉的位置，进而对断骨进行有效的夹持，能够减少肌肉组织的剥离长度和面积，便于患者后期康复。
15.2、在对断骨夹持前，可以调节活动螺钉的位置，在能够利用活动螺钉和固定螺钉对断骨进行稳定夹持的前提下让出安装钢板的空间，可以提高钢板的安装效率。
16.3、第一钳杆和第二钳杆的钳柄可以被弹性带拉紧，进而保持第一钳杆和第二钳杆的夹持部对断骨的夹持力，本骨折钳脱手后仍然能够夹持在断骨上，便于调节骨折钳的夹持位置。当骨折钳的夹持位置确定后，可利用夹紧连接装置将骨折钳的钳柄稳定连接，使得本骨折钳对断骨保持恒定夹持力，能够保证断骨有效的拼接，便于对安装板进行安装。
附图说明

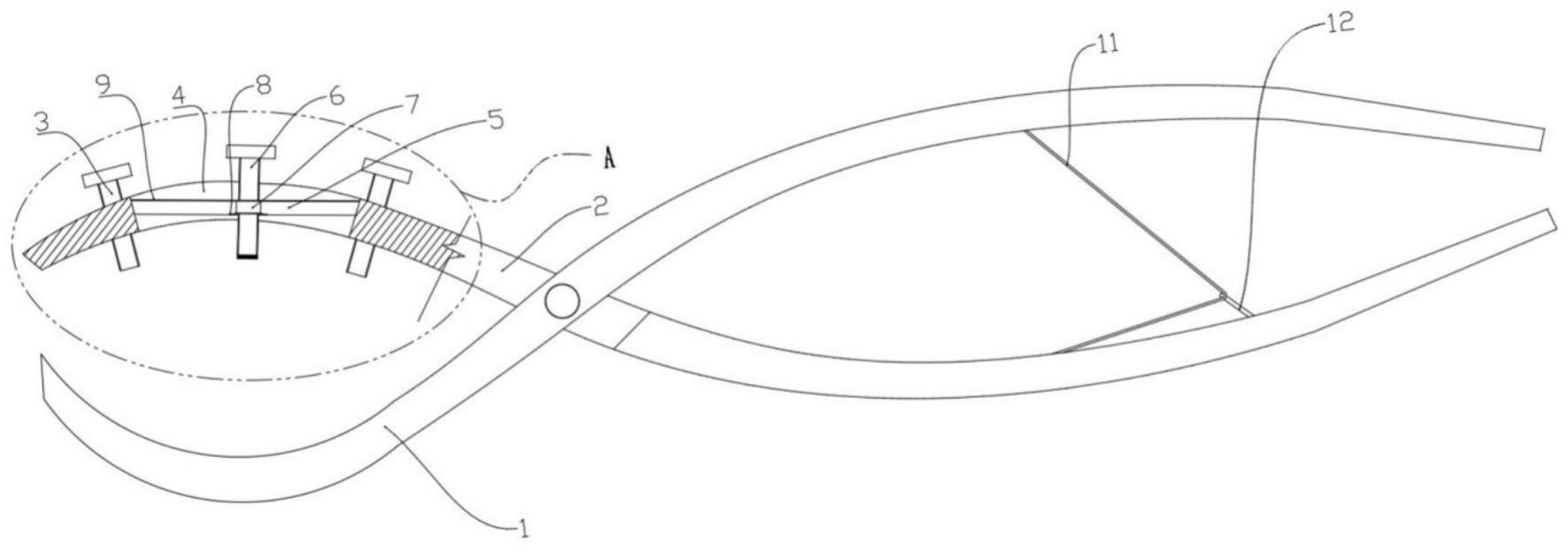

17.图1为本实用新型的结构示意图。
18.图2为活动螺钉与滑块配合的仰视图。
19.图3为活动螺钉与滑块配合的正视图。
20.图4为图1中a区域的放大图。
21.附图中的零部件名称为：
22.1 第一钳杆
23.2 第二钳杆
24.3 固定螺钉
25.4 间槽
26.5 长槽
27.6 活动螺钉
28.7 滑块
29.8 弹性片
30.9 上齿牙
31.10 下齿牙
32.11 弹性带
33.12 挂钩
34.13 橡胶垫。
具体实施方式
35.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。
36.参照图1-4所示，一种骨折钳，包括第一钳杆1和第二钳杆2，第一钳杆1和第二钳杆2通过销钉铰接。第二钳杆2的夹持部上设置有夹持组件。所述夹持组件包括两个固定螺钉3，固定螺钉3与第二钳杆2的夹持部螺纹连接，两固定螺钉3之间的第二钳杆2的夹持部上开设有间槽4，间槽4内滑动设置有滑块7，滑块7上螺纹连接有活动螺钉6，所述活动螺钉6下端固定有橡胶垫13。通过设置橡胶垫13，能够对断骨夹持后增加防滑性。
37.通过设置可运动的活动螺钉6，可以根据断骨的情况改变活动螺钉6的位置，进而对断骨进行有效的夹持，能够减少肌肉组织的剥离长度和面积，便于患者后期康复。
38.滑块7允许在间槽4内定位，所述间槽4前后两槽壁上均开设有长槽5，滑块7滑动设置在长槽5内，长槽5的上槽壁上固定有多个上齿牙9，所述多个上齿牙9沿长槽5的长度方向均布设置。滑块7上端固定有多个与上齿牙9啮合的下齿牙10，滑块7下端固定有与长槽5的下槽壁对应的弹性片8，弹性片8的弹性变形部紧抵长槽5的下槽壁，滑块7上螺纹连接有活动螺钉6。在对断骨夹持前，可以调节活动螺钉6的位置，在能够利用活动螺钉6和固定螺钉3对断骨进行稳定夹持的前提下让出安装钢板的空间，可以提高钢板的安装效率。
39.当需要调整活动螺钉6的位置时，向下按压活动螺钉6，使得弹性片8发生弹性形变，上齿牙9与下齿牙10分离。然后可使得滑块7在长槽5内滑动，进而改变活动螺钉6的位置，活动螺钉6的位置调整完成后，释放活动螺钉6，在弹性片8的弹力作用下，滑块7上行，当上齿牙9与下齿牙10啮合后，滑块7被定位在长槽5内，活动螺钉6随之被定位，通过调节活动螺钉6的位置，能够错开断骨上的缺槽和疏松处，防止断骨受力后产生二次损伤。
40.所述第一钳杆1和第二钳杆2的钳柄部通过弹性带11连接，所述弹性带11为弹性橡胶带。第二钳杆2钳柄部内侧固定有挂钩12。当需要拉紧第一钳杆1和第二钳杆2的钳柄部时，拉动弹性带11，使得弹性带11挂在挂钩12上。此时在弹性带11的弹力作用下可以将第一钳杆1和第二钳杆2的钳柄部拉紧，使得第一钳杆1和第二钳杆2的夹持部对断骨保持夹持力。当骨折钳脱手后仍然能够夹持在断骨上，便于调节骨折钳的夹持位置。当骨折钳的夹持位置确定后，可利用夹紧连接装置将骨折钳的钳柄稳定连接，使得本骨折钳对断骨保持恒定夹持力，能够保证断骨有效的拼接，便于对钢板进行安装。
41.在本实用新型的描述中，需要理解的是，术语“同轴”、“底部”、“一端”、“顶部”、“中部”、“另一端”、“上”、“一侧”、“顶部”、“内”、“前部”、“中央”、“两端”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。
42.以上所述仅为本实用新型的较佳实施例而已，并不用以限制本实用新型，凡在本
实用新型的精神和原则之内所作的任何修改、等同替换和改进等，均应包含在本实用新型的保护范围之内。
