眸镜
1.本技术要求2022年5月25日申请的、申请号为202221279982.9、名称为“眸镜”的中国专利申请的优先权，其全部内容通过引用结合在本技术中。
技术领域
2.本实用新型涉及家具领域，特别涉及一种眸镜。


背景技术：

3.我国是近视眼的高发地区，青少年近视眼的患病率逐年升高，并有向低龄化、高度数发展的趋势。而且，升学压力、与生活现代化相关的环境因素如电子设备的普及等，还将对近视眼患病率产生持续影响。目前，青少年需要到医院或其他验光机构进行定期检测，才能监控自身的视力水平。然而，这样操作需要花费很多时间，导致青少年难以坚持，不利于青少年近视的防治。


技术实现要素：

4.本实用新型的主要目的是提出一种眸镜，旨在提供一种能用作视力检测表灯箱的多功能镜子，可以用于家庭、学校、公司等场所，例如，采用本实用新型的眸镜，家长在家即可协助青少年进行视力检测。
5.为实现上述目的，本实用新型提出的眸镜，包括：
6.壳体，包括间隔设置的底板、前边框及连接所述底板和所述前边框的侧边框；
7.单向镜，安装于所述前边框，所述底板和所述单向镜之间形成有收容空间，所述单向镜在朝前的方向上透光；
8.测距仪，安装于所述壳体，所述测距仪的检测端口朝向所述壳体的前侧设置；
9.屏幕，收容安装于所述收容空间，所述屏幕的显示面位于靠近所述单向镜的一侧，用于显示视力测试表和所述测距仪的检测结果。
10.可选地，所述收容空间内设置有安装板，所述安装板安装于所述侧边框，并与所述底板相对且间隔地设置，所述屏幕安装于所述安装板。
11.可选地，所述侧边框设有朝所述收容空间凸设的限位凸部，所述前边框的内周缘较所述侧边框向内凸设，所述单向镜和所述安装板相层叠地被夹设在所述限位凸部和所述前边框之间。
12.可选地，所述测距仪为tof测距仪，所述测距仪安装于所述安装板的下侧，且测距仪的检测端口朝向所述单向镜设置。
13.可选地，所述前边框包括上边框部和下边框部，所述上边框部和所述下边框部通过插接的方式相连接。
14.可选地，所述侧边框包括上边板、下边板和两侧边板，所述上边板和所述下边板的两端各通过一所述侧边板连接。
15.可选地，所述上边板和所述下边板的端部通过插接的方式连接于所述侧边板，所
述前边框和所述底板均通过铆接的方式连接于所述上边板和所述下边板。
16.可选地，所述侧边板设置有灯槽，所述灯槽内固定有led灯带，所述前边框盖设于所述灯槽，并具有相对所述led灯带的灯珠设置的出光孔。
17.可选地，所述底板设置有挂孔，用以挂设于挂钩。
18.可选地，所述挂孔包括导入段和连接于所述导入段的上端的卡合段，所述导入段的宽度大于所述卡合段的宽度。
19.本实用新型技术方案中，屏幕可通断地电连接于外接电源。在屏幕断电时，眸镜可作为镜子使用，以供用户整理衣冠、梳妆等，在屏幕通电时，屏幕的光可透过单向镜，使得屏幕显示的视力测试表能供用户观看。具体地，在屏幕通电时，眸镜可以通过测距仪检测单向镜的前侧和墙壁之间的距离，并根据测试结果提供可供显示的视力测试表，以供测试者选择，眸镜可以配置有遥控器，测试者可以通过遥控器选择视力测试表。测试者确定显示的视力测试表后，屏幕即显示有对应的视力测试表，而后，测试者站到镜子前，此时，测距仪能够检测测试者和屏幕的显示面之间的距离，屏幕上同步显示有距离检测结果，根据该距离检测结果，测试者能够方便地调整其与单向镜之间的距离，当距离调整到位后，可以通过其他人员辅助进行视力检测。例如，青少年在家中检测视力时，可以由家长指示不同的“e”字，测试青少年的视力水平，如此，家长和青少年在家就能自行进行视力的测试，十分方便。并且，通过测距仪对青少年和屏幕的显示面之间的距离进行检测，能够确保屏幕显示的视力检测图像能够对应于用户与屏幕的显示面之间的距离，从而能够保障视力测试结果的准确性。如此，本实用新型的眸镜可以用于家庭、学校、公司等场所，例如，家长在家即可协助青少年进行视力检测，有利于青少年近视的防治。
附图说明
20.为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图示出的结构获得其他的附图。

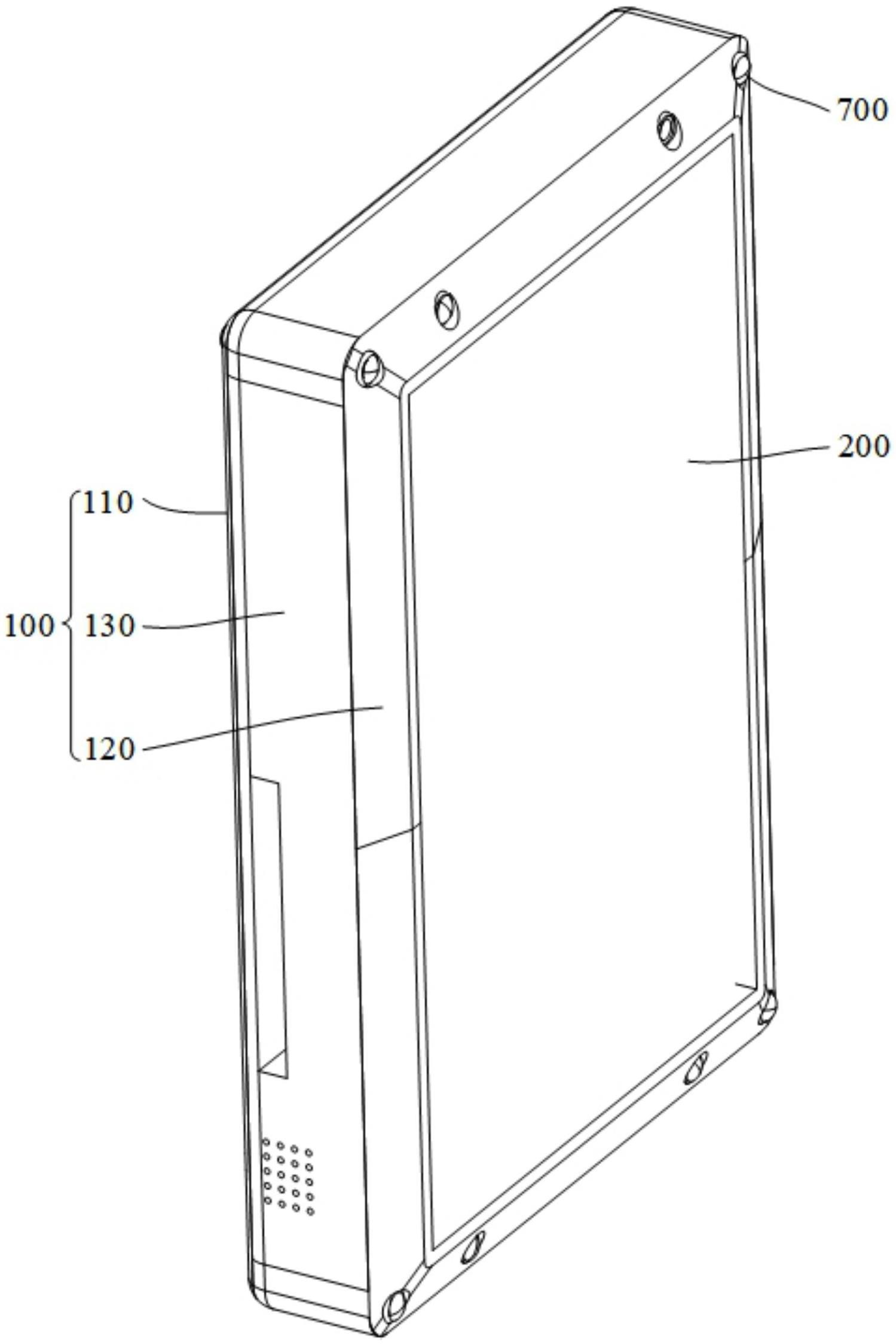

21.图1为本实用新型眸镜一实施例的装配结构示意图；
22.图2为本实用新型眸镜一实施例的后视图；
23.图3为图2沿a-a的剖视；
24.图4为本实用新型眸镜一实施例的爆炸结构示意图。
25.附图标号说明：
[0026][0027][0028]
本实用新型目的的实现、功能特点及优点将结合实施例，参照附图做进一步说明。
具体实施方式
[0029]
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型的一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
[0030]
需要说明，若本实用新型实施例中有涉及方向性指示(诸如上、下、左、右、前、后
……
)，则该方向性指示仅用于解释在某一特定姿态(如附图所示)下各部件之间的相对位置关系、运动情况等，如果该特定姿态发生改变时，则该方向性指示也相应地随之改变。
[0031]
术语“连接”、“安装”、“固定”等均应做广义理解，例如，“连接”可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是直接相连，也可以通过中间媒介间接相连。对于本领域的普通技术人员而言，可以根据具体情况理解上述术语在本实用新型中的具体含义。
[0032]
另外，若本实用新型实施例中有涉及“第一”、“第二”等的描述，则该“第一”、“第二”等的描述仅用于描述目的，而不能理解为指示或暗示其相对重要性或者隐含指明所指示的技术特征的数量。由此，限定有“第一”、“第二”的特征可以明示或者隐含地包括至少一个该特征。另外，若全文中出现的“和/或”的含义为，包括三个并列的方案，以“a和/或b”为例，包括a方案，或b方案，或a和b同时满足的方案。另外，各个实施例之间的技术方案可以相互结合，但是必须是以本领域普通技术人员能够实现为基础，当技术方案的结合出现相互矛盾或无法实现时应当认为这种技术方案的结合不存在，也不在本实用新型要求的保护范围之内。
[0033]
本实用新型提出一种眸镜。
[0034]
在本实用新型一实施例中，如图1至图4所示，该眸镜包括：
[0035]
壳体100，包括间隔设置的底板110、前边框120及连接所述底板110和所述前边框120的侧边框130；
[0036]
单向镜200，安装于所述前边框120，所述底板110和所述单向镜200之间形成有收容空间300，所述单向镜200在朝前的方向上透光；
[0037]
测距仪400，安装于所述壳体100，所述测距仪400的检测端口朝向所述壳体100的前侧设置；以及
[0038]
屏幕500，收容安装于所述收容空间300，所述屏幕500的显示面位于靠近所述单向镜200的一侧，用于显示视力测试表和所述测距仪400的检测结果。
[0039]
在本实用新型的技术方案中，屏幕500可通断地电连接于外接电源。在屏幕500断电时，眸镜可作为镜子使用，以供用户整理衣冠、梳妆等，在屏幕500通电时，屏幕500的光可透过单向镜200，使得屏幕500显示的视力测试表能供用户观看。
[0040]
目前可以用于测试视力的视力测试表具有多种规格，不同规格的视力测试表对测试距离有不同的要求，一般有2.5米、3米和5米这三种规格的视力测试表。本技术的眸镜安装后，单向镜200的前侧和墙壁之间的空间，至少需满足测试者贴于墙壁站立后，测试者与屏幕500的显示面的距离能够大于或等于2.5米。其中，若单向镜200的前侧和墙壁之间的空间能使测试者与屏幕500的显示面的距离处于2.5米到3米之间，则可控制屏幕500显示2.5米规格的视力测试表，并使测试者站至与单向镜200的距离为2.5米的位置；若单向镜200的前侧和墙壁之间的空间能使测试者与屏幕500的显示面的距离处于3米到5米之间，则可控制屏幕500显示2.5米规格的视力测试表或3米规格的视力测试表，并使测试者站至相应距离处；若单向镜200的前侧和墙壁之间的空间能使测试者与屏幕500的显示面的距离大于或等于5米，则可控制屏幕500显示任一规格的视力测试表，并指导测试者站至相应距离处。
[0041]
另外，本技术的眸镜安装后，在测距仪发射探测波的路径上，墙面和单向镜之间没有障碍物，使得本技术的眸镜可以通过测距仪400检测单向镜200的前侧和墙壁之间的距离，并根据测试结果提供可供显示的视力测试表，以供测试者选择，眸镜可以配置有遥控器，测试者可以通过遥控器选择视力测试表。测试者确定显示的视力测试表后，屏幕500即显示有对应的视力测试表，而后，测试者站到镜子前，且对应测距仪发射探测波的路径站立，即可通过测距仪400检测测试者和屏幕500的显示面之间的距离，屏幕500上同步显示有距离检测结果，根据该距离检测结果，测试者能够方便地调整其与单向镜200之间的距离，当距离调整到位后，可以通过其他人员辅助进行视力检测。例如，青少年在家中检测视力时，可以由家长指示不同的“e”字，测试青少年的视力水平，如此，家长和青少年在家就能自行进行视力的测试，十分方便。并且，通过测距仪400对青少年和屏幕500的显示面之间的距离进行检测，能够确保屏幕500显示的视力检测图像能够对应于用户与屏幕500的显示面之间的距离，从而能够保障视力测试结果的准确性。
[0042]
其中，测距仪400检测距离时，实际是以检测端口为基准点，测距仪400在检测屏幕500的显示面和测试者或墙面之间的距离时，需要通过检测端口和屏幕500的显示面之间的距离对检测结果进行标定，当然，也可以将测距仪400的检测端口和屏幕500的显示面对齐设置。
[0043]
进一步地，在本实施例中，如图3和图4所示，所述收容空间300内设置有安装板600，所述安装板600安装于所述侧边框130，并与所述底板110相对且间隔地设置，所述屏幕
500安装于所述安装板600。本实施例，安装板600位于底板110和前边框120之间，能够便于屏幕500的安装。不失一般性，安装板600设置有过口610，屏幕500容置于过口610内，并通过螺钉锁附的方式与安装板600相固定。当然，在其他实施例中，也可以是，屏幕500直接安装于侧边框130。
[0044]
进一步地，在本实施例中，如图3所示，所述侧边框130设有朝所述收容空间300凸设的限位凸部131，所述前边框120的内周缘较所述侧边框130向内凸设，所述单向镜200和所述安装板600相层叠地被夹设在所述限位凸部131和所述前边框120之间。如此，在限位凸部131和前边框120的限制下，单向镜200和底板110均能稳定地安装于壳体100。
[0045]
进一步地，在本实施例中，所述测距仪400为tof测距仪400，所述测距仪400安装于所述安装板600的下侧，且测距仪400的检测端口朝向所述单向镜200设置。可以理解，tof测距仪400发射的探测波为激光，因此能够透过单向镜200，不影响测距仪400对距离的检测。本实施例中，测距仪400在安装板600的后侧(也即靠近底板110的一侧)通过螺钉锁附的方式固定安装于安装板600，且安装板600开设有避让口620，测距仪400的检测端口伸入避让口620。如此，测距仪400被收容于收容空间300内，避免其显露于外，有利于提升眸镜的外观美观度，并且，测距仪400位于眸镜的下侧，在检测测试者和屏幕500的显示面之间的距离时，测距仪400与人体的躯干部位相对，躯干部位的面积大于头部，能够便于激光的反射，且能避免激光刺激测试者的眼部。
[0046]
进一步地，在本实施例中，如图4所示，所述前边框120包括上边框部121和下边框部122，所述上边框部121和所述下边框部122通过插接的方式相连接。具体地，上边框部121和下边框部122的一者设置有插孔，另一者设置有插销，通过将插销对应地插入插孔内，即可完成前边框120的安装。
[0047]
进一步地，在本实施例中，如图4所示，所述侧边框130包括上边板132、下边板133和两侧边板134，所述上边板132和所述下边板133的两端各通过一所述侧边板134连接。进一步地，具体地，上边板132及下边板133的端部设置有插孔和插销中的一者，两个侧边板134则对应地设置有插孔和插销中的一者，插销和插孔对应配合，以使上边板132的端部和下边板133的端部通过插接的方式连接于所述侧边板134，而所述前边框120和所述底板110均通过铆钉700的铆接而与所述上边板132和所述下边板133相固定，以使得前边框120、底板110和侧边框130装配牢固。
[0048]
进一步地，在本实施例中，所述侧边板134设置有灯槽(未图示)，所述灯槽内固定有led灯带，所述前边框120盖设于所述灯槽，并具有相对所述led灯带的灯珠设置的出光孔。如此，在眸镜作为普通镜子使用或者视力表灯箱使用时，均能通过led灯带进行补光，在光线昏暗时能起到补强光照的作用，以保障眸镜的使用效果。另外，侧边板134还设有通槽，用于过线和散热。
[0049]
进一步地，在本实施例中，所述底板110设置有挂孔111，用以供眸镜挂设于挂钩。如此，能够在墙面等外部结构设置挂钩，挂钩插入底板110的挂孔111内，即可将眸镜安装于外部结构，安装方便，且可靠性高。
[0050]
进一步地，在本实施例中，所述挂孔111包括导入段112和连接于所述导入段112的上端的卡合段113，所述导入段112的宽度大于所述卡合段113的宽度。可以理解，卡合段113用于与挂钩相卡合，以保障底板110挂设于挂钩的可靠性，导入段112用于引导挂钩进出挂
孔111，以提升眸镜安装、拆卸的便捷性。
[0051]
以上所述仅为本实用新型的可选实施例，并非因此限制本实用新型的专利范围，凡是在本实用新型的发明构思下，利用本实用新型说明书及附图内容所作的等效结构变换，或直接/间接运用在其他相关的技术领域均包括在本实用新型的专利保护范围内。
