1.本实用新型属于医疗辅助器械技术领域，具体涉及一种下肢屈伸训练器。


背景技术：

2.长期卧床不起的、下肢瘫痪截瘫的、以及下肢功能障碍或部分障碍的患者，如果护理不到位，其下肢极易因血流不畅导致神经肌肉萎缩以及dvt的发生。为了防止该问题的发生，患者需要进行下肢的屈、伸运动，通过肌肉的牵拉，加速腿部血液的流动，防止静脉血栓的发生。
3.cn202221177424.1披露了一种下肢屈伸训练器，包括支撑板面，支撑板面的右端转动连接有肢体托架，支撑板面下横向滑动连接有滑块，滑块上转动连接有电动推杆，电动推杆的另一端与肢体托架转动连接，肢体托架上固定连接有肢体皮革托架。但前述公开专利存在如下技术问题：1)其通过电动推杆使肢体托架绕支撑板面转动以完成下肢屈伸运动，属于被动运动，不能实现患者主动运动以进行下肢屈伸运动；2)其通过设置支撑板面采用躺姿进行下肢屈伸运动，但训练器整体的体积较大，不便于收纳和携带；3)其屈伸角度无法直观认识，无法量化，而患者不能单独自己判断具体的度数。


技术实现要素：

4.本实用新型旨在解决现有技术中存在的技术问题，本实用新型的目的是提供一种下肢屈伸训练器。
5.为达到上述目的，本实用新型采用如下技术方案：一种下肢屈伸训练器，包括支撑板、以及通过转轴转动连接在支撑板前端的下肢托架，支撑板的底部安装有能够支撑于地面的多个支撑腿，下肢托架的正面还有对使用者下肢进行限位的限位件，支撑板的底部横向滑动连接有可锁紧的下滑块，下滑块上安装有伸缩杆，伸缩杆的末端能够与下肢托架的底部抵接，下肢托架与支撑板或伸缩杆之间还连接有弹性件。
6.上述技术方案中，通过设置伸缩杆和弹性件，让使用者下肢能够主动屈伸运动或被动屈伸运动，主动参与康复；而且伸缩杆可随下滑块在支撑板底部前后滑动以对下肢托架的角度进行调节，训练难度由浅入深，看到自己的进步，从而鞭策使用者积极主动的心态，促进早日康复。
7.在本实用新型的一种优选实施方式中，下滑块卡设在支撑板底部且可沿其长度方向滑动，支撑板的底部转动连接有沿其长度方向延伸的下螺杆，下螺杆与下滑块螺纹连接；或者下滑块卡设在支撑板底部且可沿其长度方向滑动，支撑板的底部设有沿其长度方向间隔设置的若干下螺纹孔，下锁紧螺栓穿过下滑块与下螺纹孔螺纹连接。
8.上述技术方案中，提供了使下滑块在支撑板底部前后滑动的两种方式，可根据实际情况进行选择。
9.在本实用新型的一种优选实施方式中，支撑板包括座板和与座板连接的对背部进行支撑的背板，下滑块和支撑板安装在座板的底部，背板能够支撑于座板上或向后展开与
座板形成一体。
10.上述技术方案中，将支撑板分成座板和背板两部分，使用者即可采用坐姿进行下肢屈伸训练，也可采用躺姿进行下肢屈伸训练，提高该训练器的实用性。
11.在本实用新型的一种优选实施方式中，背板能够向前收折于座板的顶部，下肢托架可向后收折于座板的顶部并位于背板的下方，支撑腿能够收折于座板的底部。
12.上述技术方案中，将该训练器设计为可折叠的结构，便于收纳和携带。
13.在本实用新型的一种优选实施方式中，支撑腿通过下铰接座与座板转动连接，下铰接座具有能够对支撑腿的外侧进行限位的外限位块；背板的下端通过上铰接座与座板的顶部转动连接，座板的顶部具有沿其长度方向间隔设置的若干卡槽，背板上通过后铰接座转动连接有能够卡入卡槽中的支撑杆，支撑杆能够支撑于地面，后铰接座具有能够对支撑杆的后侧进行限位的后限位块。
14.上述技术方案中，通过设置支撑杆和若干卡槽，通过转动支撑杆并将支撑杆插入不同的卡槽中，便可调节背板的倾斜角度，以适应使用者的不同坐姿角度要求。
15.在本实用新型的另一种优选实施方式中，上铰接座与座板的顶部横向滑动连接且可锁紧。
16.上述技术方案中，背板可在座板上前后滑动，以适应不同身高人群的坐姿要求，进一步提高该训练器的实用性。
17.在本实用新型的另一种优选实施方式中，上铰接座卡设在座板顶部且可沿其长度方向滑动，座板的顶部转动连接有沿其长度方向延伸的上螺杆，上螺杆与上铰接座螺纹连接；或者上铰接座卡设在座板顶部且可沿其长度方向滑动，座板的顶部设有沿其长度方向间隔设置的若干上螺纹孔，上锁紧螺栓穿过上铰接座与上螺纹孔螺纹连接。
18.上述技术方案中，提供了使上铰接座在座板顶部前后滑动的两种方式，可根据实际情况进行选择。
19.在本实用新型的另一种优选实施方式中，座板的底部设有能够与支撑腿卡接固定的第一卡扣，座板上设有能够与背板上的卡柱卡接固定的第二卡扣，背板上设有能够与支撑杆卡接固定的第三卡扣。
20.上述技术方案中，通过设置第一卡扣、第二卡扣和第三卡扣分别对收折状态的支撑腿、背板和支撑杆进行固定，便于该训练器的收纳和携带。
21.在本实用新型的另一种优选实施方式中，支撑板的侧面固接有与转轴同轴的具有角度刻线的角度盘，下肢托架的侧面固接有沿其长度方向延伸且与角度盘配对的指针。
22.上述技术方案中，通过设置角度盘和指针，使用者可直观的读取屈伸角度，直观看到自己的进步。
23.在本实用新型的另一种优选实施方式中，支撑板的边侧还安装有能够拍摄所述指针指向角度盘的角度刻线的摄像头，摄像头的信号输出端连接有显示装置。
24.上述技术方案中，通过设置摄像头和显示装置，由摄像头采集信息传输给医护人员或者病人的显示装置(例如电子手表)，便于医护人员或病人知道下肢的屈伸角度。
25.本实用新型的附加方面和优点将在下面的描述中部分给出，部分将从下面的描述中变得明显，或通过本实用新型的实践了解到。
附图说明
26.本实用新型的上述和/或附加的方面和优点从结合下面附图对实施例的描述中将变得明显和容易理解，其中：

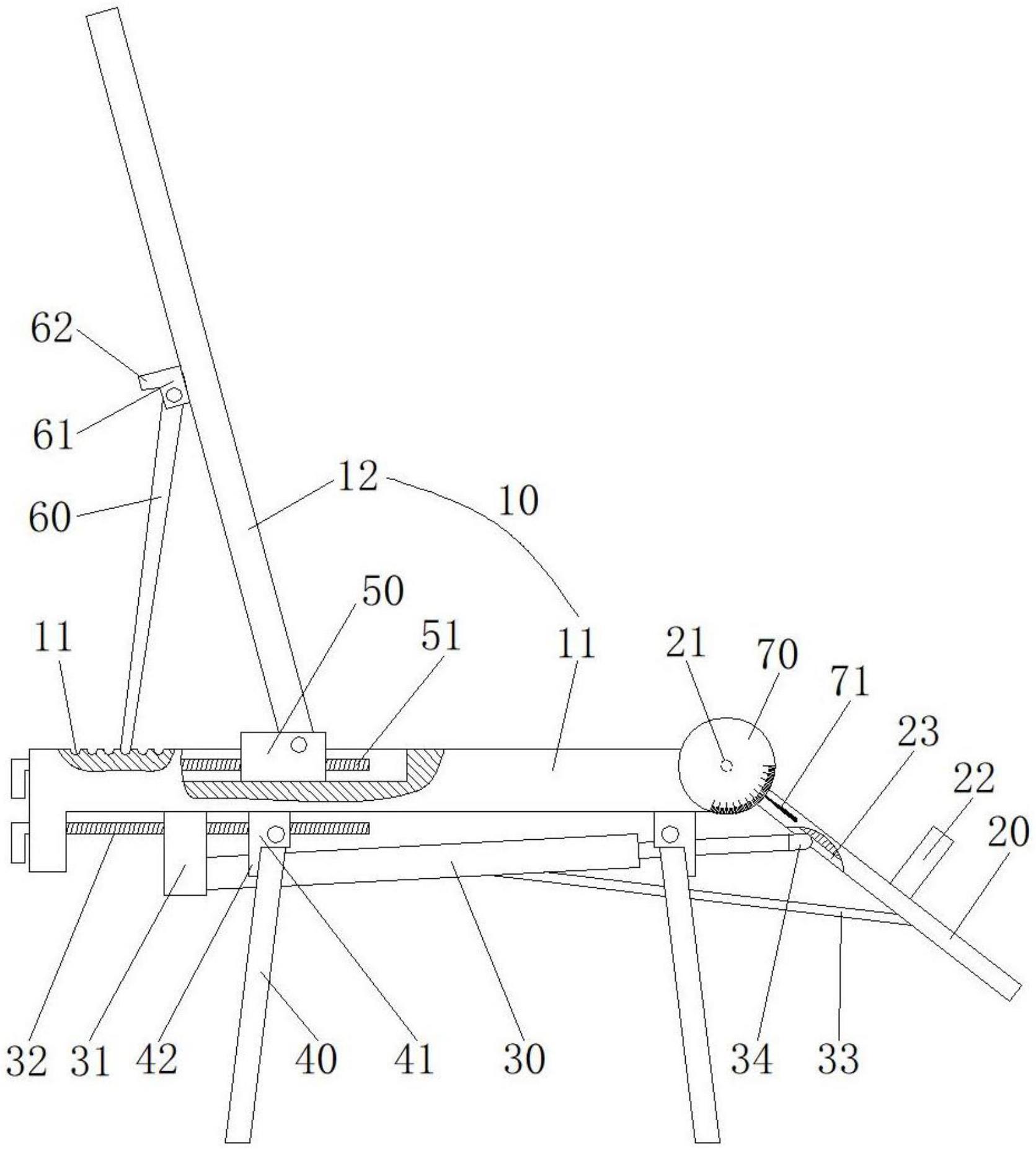

27.图1是本技术实施例的一种下肢屈伸训练器的结构示意图一，使用者采用坐姿进行下肢屈伸训练。
28.图2是本技术实施例的一种下肢屈伸训练器的结构示意图二，使用者采用躺姿进行下肢屈伸训练。
29.说明书附图中的附图标记包括：支撑板10、座板11、卡槽111、背板12、下肢托架20、转轴21、限位件22、导向槽23、伸缩杆30、下滑块31、下螺杆32、弹性件33、导向柱34、支撑腿40、下铰接座41、外限位块42、上铰接座50、上螺杆51、支撑杆60、后铰接座61、后限位块62、角度盘70、指针71、软垫80。
具体实施方式
30.下面详细描述本实用新型的实施例，实施例的示例在附图中示出，其中自始至终相同或类似的标号表示相同或类似的元件或具有相同或类似功能的元件。下面通过参考附图描述的实施例是示例性的，仅用于解释本实用新型，而不能理解为对本实用新型的限制。
31.在本实用新型的描述中，需要理解的是，术语“纵向”、“横向”、“竖向”、“上”、“下”、“前”、“后”、“左”、“右”、“竖直”、“水平”、“顶”、“底”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。
32.在本实用新型的描述中，除非另有规定和限定，需要说明的是，术语“安装”、“相连”、“连接”应做广义理解，例如，可以是机械连接或电连接，也可以是两个元件内部的连通，可以是直接相连，也可以通过中间媒介间接相连，对于本领域的普通技术人员而言，可以根据具体情况理解上述术语的具体含义。
33.本实用新型提供了一种下肢屈伸训练器，如图1所示，在本实用新型的一种优选实施方式中，该训练器包括横向设置的支撑板10、以及通过转轴21转动连接在支撑板10前端的下肢托架20。支撑板10的底部安装有能够支撑于地面的多个支撑腿40，下肢托架20的正面设有对使用者下肢进行限位的限位件22，限位件22包括但不限于为绑带或者圆环，使用者下肢由绑带限位或插入圆环中，使下肢托架20随使用者下肢一起运动。支撑板10的底部横向滑动连接有可锁紧的下滑块31，下滑块31上安装有伸缩杆30，伸缩杆30为电动推杆，伸缩杆30的末端能够与下肢托架20的底部抵接，下肢托架20与支撑板10或伸缩杆30之间还连接有弹性件33，图1所示为弹性件33的一端与伸缩杆30的壳体固接，弹性件33的另一端与下支托架固接，弹性件33为弹簧或弹力带，优选弹性件33为橡胶带。
34.采用这样的技术方案，使用者采用躺姿躺在支撑板10上，将其下肢放置在下肢托架20上，使用者的下肢由限位件22进行限位。接下来根据使用者自身的情况，在支撑板10下方滑动下滑块31，以调整下肢托架20至合适的角度。
35.使用者可选择主动运动或者被动运动。主动运动时，如图1所示，使用者下肢伸直，使下肢托架20克服拉长弹性件33以逆时针转动，使用者下肢放松，在被拉长的弹性件33缩
回，弹性件33使下肢托架20顺时针转动以复位并由伸缩杆30支撑，使用者下肢随下肢托架20顺时针转动以进行弯曲训练，使用者通过不断的拉伸弹性件33和弹性件33缩回进行屈伸训练。被动运动时，伸缩杆30伸长带动下肢托架20进行逆时针旋转，使用者进行伸直训练；伸缩杆30缩回至初始位置，在弹性件33的作用下，下肢托架20进行顺时针旋转以复位，使用者进行弯屈训练，通过伸缩杆30的不断伸长和缩回进行屈伸训练。
36.在本实用新型中，下滑块31与支撑板10可采用如下方式连接：支撑板10的底部具有延其长度方向延伸的下滑槽，下滑槽为燕尾槽或t形槽，下滑块31卡设在支撑板10底部的下滑槽中且可沿其长度方向滑动，支撑板10的底部转动连接有沿其长度方向延伸的下螺杆32，下螺杆32与下滑块31螺纹连接，下螺杆32的左端具有位于支撑板10后侧的手柄。需要调节训练角度时，操作者握住下螺杆32的手柄进行旋转，下螺杆32旋转使下滑块31和伸缩杆30在支撑板10下方前后滑动，以调整下肢托架20的角度。
37.需要说明的是，下滑块31与支撑板10还可采用其他方式连接，比如下滑块31卡设在支撑板10底部且可沿其长度方向滑动，支撑板10的底部设有沿其长度方向间隔设置的若干下螺纹孔，下锁紧螺栓穿过下滑块31与下螺纹孔螺纹连接。
38.在本实用新型中，下肢托架20的底部具有沿其长度方向延伸的导向槽23，伸缩杆30的末端固接有能够卡入和脱离导向槽23的导向柱34。主动运动时，使用者下肢伸直，导向柱34能够脱离导向槽23；被动运动时，导向柱34始终卡入导向槽23中。
39.在本实用新型中，优选地，支撑板10的侧面固接有与转轴21同轴的角度盘70，角度盘70具有角度刻线，下肢托架20的侧面固接有沿其长度方向延伸且与角度盘70配对的指针71，指针71的延长线能够与角度盘70的圆心相交。由此，通过横向移动下滑块31的位置而调节下肢托架20角度时，可通过指针71指向角度盘70的度数来直观的读取屈伸角度。
40.在另一优选的实施方式中，支撑板10的边侧还安装有能够拍摄指针71指向角度盘70的角度刻线的摄像头(图中未示出)，摄像头的信号输出端连接有显示装置，由摄像头采集信息传输给医护人员或者病人的显示装置(例如电子手表)，便于医护人员或病人知道下肢的屈伸角度。
41.如图1和图2所示，在另一优选的实施方式中，支撑板10包括座板11和与座板11连接的对背部进行支撑的背板12，下滑块31和支撑腿40安装在座板11的底部，背板12能够支撑于座板11上或向后展开与座板11形成一体。由此将支撑板10分成座板11和背板12两部分，使得使用者即可采用坐姿进行下肢屈伸训练，也可采用躺姿进行下肢屈伸训练。采用躺姿时，背板12向后展开与座板11形成一体；采用座姿时，背板12支撑于座板11上，对使用者的背部进行支撑。
42.在另一优选的实施方式中，背板12能够向前收折于座板11的顶部，下肢托架20可向后收折于座板11的顶部并位于背板12的下方，支撑腿40能够收折于座板11的底部，使得该训练器可折叠起来，便于收纳和携带。
43.其中，支撑腿40通过下铰接座41与座板11转动连接，下铰接座41具有能够对支撑腿40的外侧进行限位的外限位块42。当支撑腿40处于展开状态时，支撑腿40能够支撑于地面，支撑腿40向外略微倾斜，支撑腿40由外限位块42进行限位；当支撑腿40处于收折状态时，支撑腿40能够收折于座板11底部。
44.其中，背板12的下端通过上铰接座50与座板11的顶部转动连接，座板11的顶部具
有沿其长度方向间隔设置的若干卡槽111，背板12上通过后铰接座61转动连接有能够卡入卡槽111中的支撑杆60，支撑杆60能够支撑于地面，后铰接座61具有能够对支撑杆60的后侧进行限位的后限位块62。
45.采用坐姿进行下肢屈伸训练时，背板12竖向设置或向后倾斜设置，背板12能够对使用者的背部进行支撑，具体可通过转动支撑杆60并将支撑杆60插入不同的卡槽111中，以调节背板12的倾斜角度，以适应使用者的不同坐姿角度要求。采用坐姿进行下肢屈伸训练时，向后转动背板12，使背板12与座板11基本齐平，然后将支撑杆60支撑于地面；需要说明的是，背板12与座板11的连接处可放置软垫80来提高舒适度。不使用该训练器时，可通过转动支撑杆60将其收纳在背板12背面，通过向前转动背板12，将背板12向前收折于座板11的顶部。
46.在本实用新型的另一优选实施方式中，座板11的底部设有能够与支撑腿40卡接固定的第一卡扣，支撑腿40处于收折状态时，由第一卡扣固定；座板11上设有能够与背板12上的卡柱卡接固定的第二卡扣，下肢托架20收折在座板11上后，由背板12压紧，背板12收折在座板11上后，由第二卡扣对背板12进行固定；背板12上设有能够与支撑杆60卡接固定的第三卡扣，支撑杆60收折在背板12上后，由第三卡扣对支撑杆60进行固定。
47.在本实用新型的另一优选实施方式中，上铰接座50与支撑座板11的顶部横向滑动连接且可锁紧，由此可前后调节背座板11的位置，以适应不同身高人群的坐姿要求。具体地，上铰接座50与支撑座板11可采用如下方式连接：支撑座板11的顶部具有延其长度方向延伸的上滑槽，上滑槽为燕尾槽或t形槽，上铰接座50卡设在支撑座板11顶部的上滑槽且可沿其长度方向滑动，支撑座板11的顶部转动连接有沿其长度方向延伸的上螺杆51，上螺杆51与上铰接座50螺纹连接，上螺杆51的左端具有位于支撑座板11后侧的手柄。需要横向调节背座板11时，操作者握住上螺杆51的手柄进行旋转，上螺杆51旋转使背座板11随上铰接座50在支撑座板11上前后滑动，以调整支撑座板11的座深。
48.需要说明的是，上铰接座50与支撑座板11还可采用其他方式连接，比如上铰接座50卡设在支撑座板11顶部且可沿其长度方向滑动，支撑座板11的顶部设有沿其长度方向间隔设置的若干上螺纹孔，上锁紧螺栓穿过上铰接座50与上螺纹孔螺纹连接。
49.需要说明的是，本实用新型将上铰接座50、上螺杆51和卡槽111设在座板11的左右两侧，座板11的中间光滑，不影响使用者躺和坐。
