一种一体充气式体位翻转垫的制作方法

1.本实用新型属于医用辅助领域,具体涉及一种一体充气式体位翻转垫。


背景技术:

2.多种呼吸道疾病治疗过程中,需要对患者进行翻转,进而通过侧卧或者俯卧的方式,便于患者通气。
3.临床上,需要对患者进行翻转的操作如下:首先将患者放置在底垫上,在患者上部放置吸水纸,用于遮住患者会阴部等位置,进而在吸水纸上方放置两个软枕,再覆盖一层上垫,最后通过裹紧上垫和下垫辅助患者翻身,操作较为麻烦。


技术实现要素:

4.本实用提供了一种一体充气式体位翻转垫,用以解决上述背景技术提出的技术问题。
5.为解决上述技术问题,本实用新型提供的一种一体充气式体位翻转垫,包括裹身垫,所述裹身垫两侧固定安装有拉链,所述裹身垫一侧固定安装有底气囊,所述裹身垫中部位置固定安装有侧气囊,所述拉链两侧均设有拉绳。
6.优选的,所述裹身垫为医用棉垫。
7.优选的,所述侧气囊和底气囊与裹身垫接触位置设有气阀,所述气阀分别与侧气囊和底气囊连通。
8.优选的,所述侧气囊设有一个,所述底气囊设有两个,两个所述底气囊对称布置。
9.优选的,所述裹身垫上下两侧开设有贯穿孔,所述贯穿孔内套设拉绳。
10.本实用新型相比现有技术具有以下优点:
11.本实用新型的一种一体充气式体位翻转垫,首先通过一体式的设置,避免繁杂的布置流程,减少对患者的二次伤害,通过设置底气囊和侧气囊,可根据需要对气囊充气,操作简单,最后通过拉绳可将患者固定,无需多人进行操作,节约人力。
附图说明

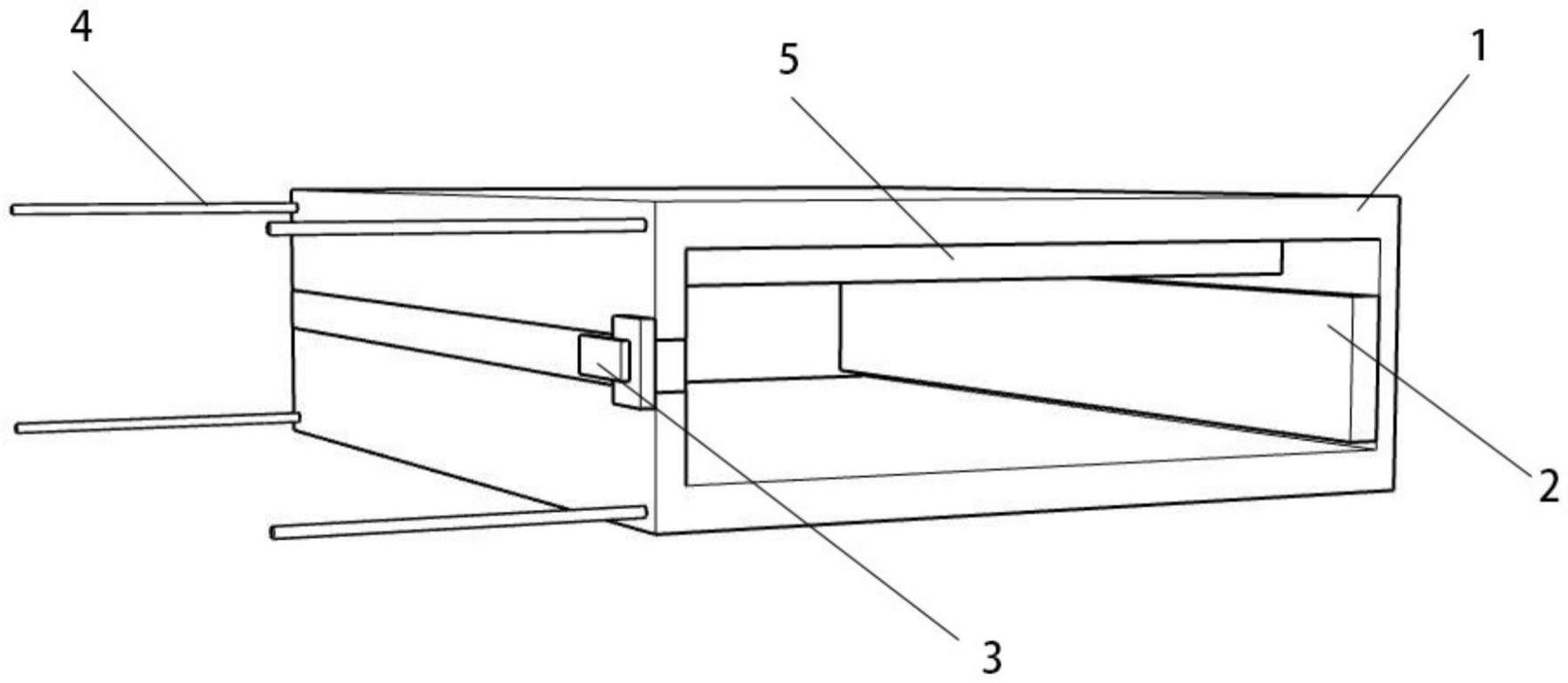

12.图1为本实用新型一种一体充气式体位翻转垫的结构图;
13.图2为本实用新型一种一体充气式体位翻转垫的侧视结构图;
14.图中标号:1、裹身垫;2、侧气囊;3、拉链;4、拉绳;5、底气囊;6、气阀。
具体实施方式
15.请参阅图1-2,本实用新型提供一种技术方案:一种一体充气式体位翻转垫,包括裹身垫1,裹身垫1两侧固定安装有拉链3,裹身垫1一侧固定安装有底气囊5,裹身垫1中部位置固定安装有侧气囊2,拉链3两侧均设有拉绳4。
16.进一步的,裹身垫1为医用棉垫。
17.进一步的,侧气囊2和底气囊5与裹身垫1接触位置设有气阀6,气阀6分别与侧气囊2和底气囊5连通。
18.进一步的,侧气囊2设有一个,底气囊5设有两个,两个底气囊5对称布置。
19.进一步的,裹身垫1上下两侧开设有贯穿孔,贯穿孔内套设拉绳4。
20.工作原理:
21.使用时,首先将患者放置在裹身垫1上,在患者上方铺设吸水纸,折叠裹身垫1,裹身垫1两侧通过拉链3进行连接,拉紧拉绳4,可将患者固定,通过拉绳4的设计,可适用于不同身材的患者进行固定,进而可将患者进行翻转,翻转后,根据患者侧卧或者俯卧的需求,对底气囊5或者侧气囊2进行充气,便于患者通气,也避免压疮的产生。


技术特征:
1.一种一体充气式体位翻转垫,包括裹身垫(1),其特征在于:所述裹身垫(1)两侧固定安装有拉链(3),所述裹身垫(1)一侧固定安装有底气囊(5),所述裹身垫(1)中部位置固定安装有侧气囊(2),所述拉链(3)两侧均设有拉绳(4)。2.根据权利要求1所述的一种一体充气式体位翻转垫,其特征在于,所述裹身垫(1)为医用棉垫。3.根据权利要求1所述的一种一体充气式体位翻转垫,其特征在于,所述侧气囊(2)和底气囊(5)与裹身垫(1)接触位置设有气阀(6),所述气阀(6)分别与侧气囊(2)和底气囊(5)连通。4.根据权利要求1所述的一种一体充气式体位翻转垫,其特征在于,所述侧气囊(2)设有一个,所述底气囊(5)设有两个,两个所述底气囊(5)对称布置。5.根据权利要求1所述的一种一体充气式体位翻转垫,其特征在于,所述裹身垫(1)上下两侧开设有贯穿孔,所述贯穿孔内套设拉绳(4)。

技术总结
本实用新型公开了一种一体充气式体位翻转垫,涉及医用辅助技术领域,包括裹身垫,所述裹身垫两侧固定安装有拉链,所述裹身垫一侧固定安装有底气囊,所述裹身垫中部位置固定安装有侧气囊,所述拉链两侧均设有拉绳,本实用新型通过一体式的设置,避免繁杂的布置流程,减少对患者的二次伤害,通过设置底气囊和侧气囊,可根据需要对气囊充气,操作简单,最后通过拉绳可将患者固定,无需多人进行操作,节约人力。力。力。


技术研发人员:李蓉
受保护的技术使用者:中国人民解放军总医院第四医学中心
技术研发日:2023.02.28
技术公布日:2023/10/21
