1.本实用新型涉及按摩设备技术领域，具体地，涉及一种用于肩背按摩的按摩仪。


背景技术：

2.随着生活水平和生活节奏的提高，对于长期弓背或伏案工作的人群来说，肩膀和腰部因为长期处于一种单一状态，很容易产生肩膀及腰部的疾病，通过肩背按摩仪器对肩背腰部可以起到缓解疲劳，舒缓肩背部肌肉紧张状态的作用。
3.其现有的肩背按摩仪器通常为一体式结构，在使用过程中会同时对肩部和腰部进行按摩，然而，该结构的仪器通常需要跨越肩膀和腰背部之间，当使用人员仅需要对肩部或腰部单独部位进行按摩时，难以分离该仪器的肩部和腰部按摩部件，导致使用灵活性较低，难以针对腰部或肩部部位单独按摩，因此造成了使用上的困扰。


技术实现要素：

4.本实用新型旨在至少解决现有技术中存在的技术问题之一。
5.为此，本实用新型的一个目的在于提出一种用于肩背按摩的按摩仪，该用于肩背按摩的按摩仪可以将波纹软管从第二电磁阀的进气管中取出，单独使用腰部气囊，或将波纹软管的顶部从第一电磁阀的进气管中取出，单独使用肩部气囊，从而实现了针对腰部或肩部部位的单独按摩。
6.为实现上述目的，本实用新型提供如下技术方案：一种用于肩背按摩的按摩仪，包括肩部气囊和腰部气囊，所述肩部气囊和所述腰部气囊的前表面均安装有等距排列的若干个按摩环；所述肩部气囊的后表面安装有第一电磁阀，所述腰部气囊的后表面安装有第二电磁阀，所述第一电磁阀的一侧设有出风口，且出风口连通于所述肩部气囊的内部，所述第二电磁阀的一侧和顶部均设有出风口，位于所述第二电磁阀一侧的出风口连通于所述腰部气囊的内部，位于所述第二电磁阀顶部的出风口连通有波纹软管，所述第一电磁阀和所述第二电磁阀的底部均设有进风口，且进风口内均连通有进气管，所述进气管的底部一端呈锥形，所述进气管的外部固定连接有外螺纹管，所述波纹软管的外部通过轴承转动安装有内螺纹管，所述波纹软管的顶部一端贯穿所述外螺纹管，且与所述进气管的底部一端相连通。
7.优选的，所述肩部气囊的底部固定连接有插座，所述腰部气囊的顶部通过弹性带安装有插扣，所述插扣插接于所述插座内部。
8.优选的，所述肩部气囊的一侧对称安装有两个肩带，所述腰部气囊的一侧安装有腰带。
9.优选的，所述肩带和所述腰带的端部均安装有粘扣。
10.优选的，所述波纹软管的外部套设有弹性遮盖布。
11.优选的，所述第一电磁阀和所述第二电磁阀的外部均安装有外壳。
12.与现有技术相比，本实用新型的有益效果是：本实用新型使用时，肩部气囊搭配腰
部气囊包覆在使用人员的肩膀部位和后腰部位，使用人员单独使用肩部气囊时，只需将波纹软管从第二电磁阀的进气管中取出即可与腰部气囊分离，单独使用腰部气囊时，只需将波纹软管的顶部从第一电磁阀的进气管中取出即可与肩部气囊分离，实现了肩部与腰部之间的可分体按摩功能，提高了使用灵活性，实现针对腰部或肩部部位的单独按摩。
附图说明

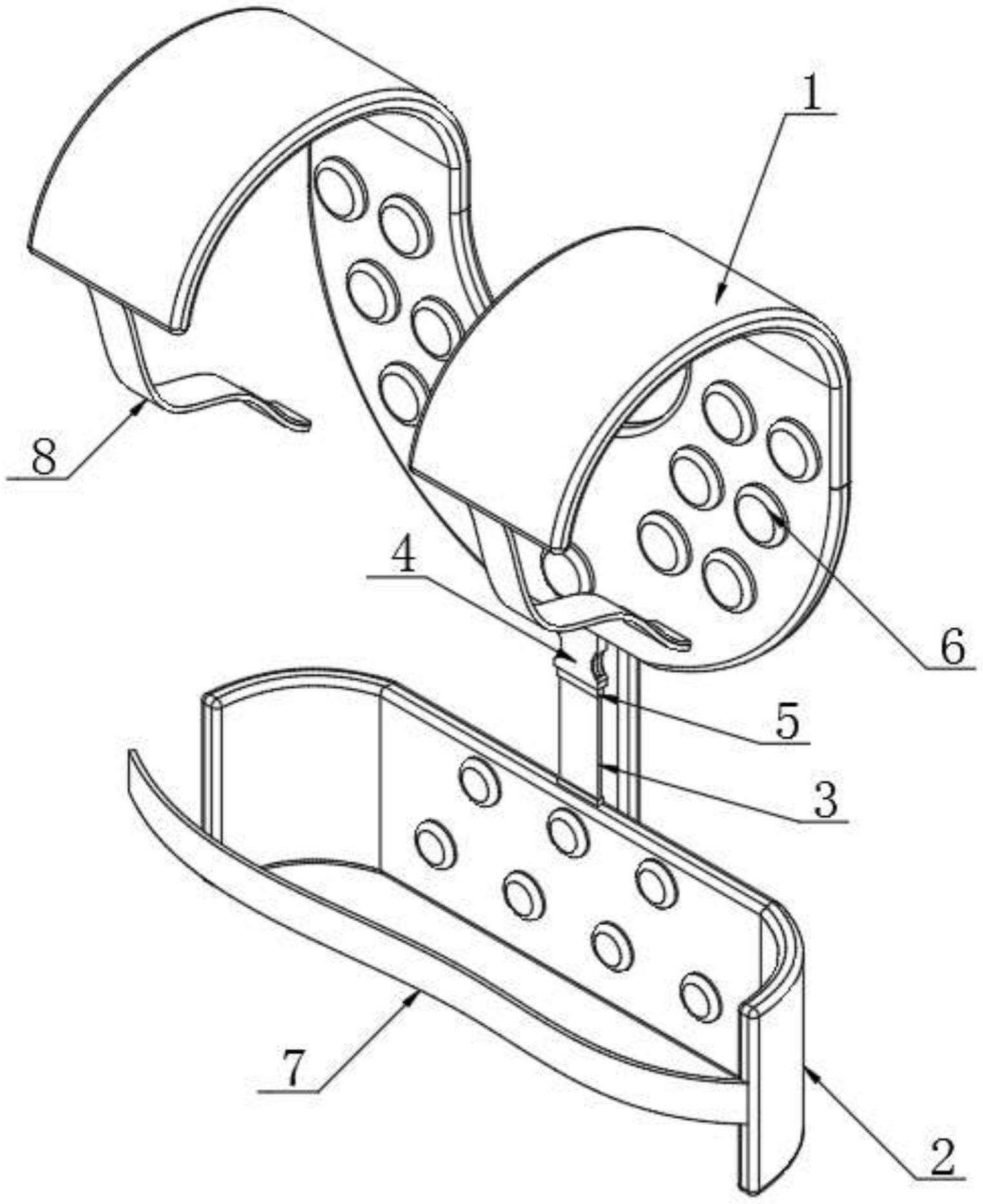

13.图1为本实用新型实施例的用于肩背按摩的按摩仪的结构示意图；
14.图2为本实用新型实施例的用于肩背按摩的按摩仪的另一视角结构示意图；
15.图3为本实用新型实施例的用于肩背按摩的按摩仪中波纹软管和第一电磁阀的结构示意图；
16.图4为本实用新型实施例的用于肩背按摩的按摩仪中外壳和弹性遮盖布的剖面结构示意图；
17.图5为本实用新型实施例的用于肩背按摩的按摩仪中外螺纹管、内螺纹管和进气管的剖面结构示意图；
18.图6为本实用新型实施例的用于肩背按摩的按摩仪中第二电磁阀的结构示意图；
19.图7为本实用新型实施例的用于肩背按摩的按摩仪中第一电磁阀的结构示意图。
20.图中：1、肩部气囊；2、腰部气囊；3、弹性带；4、插座；5、插扣；6、按摩环；7、腰带；8、肩带；9、粘扣；10、外壳；11、内螺纹管；12、外螺纹管；13、弹性遮盖布；14、波纹软管；15、第一电磁阀；16、进气管；17、第二电磁阀。
具体实施方式
21.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
22.请参阅图1-图3，本实用新型的实施例提供了一种用于肩背按摩的按摩仪，包括：肩部气囊1和腰部气囊2。
23.其中，如图1-图4所示，肩部气囊1和腰部气囊2的前表面均安装有等距排列的若干个按摩环6；肩部气囊1的后表面安装有第一电磁阀15，腰部气囊2的后表面安装有第二电磁阀17，第一电磁阀15的一侧设有出风口，且出风口连通于肩部气囊1的内部，第二电磁阀17的一侧和顶部均设有出风口，位于第二电磁阀17一侧的出风口连通于腰部气囊2的内部，位于第二电磁阀17顶部的出风口连通有波纹软管14；使用时，肩部气囊1搭配腰部气囊2能够包覆在使用人员的肩膀部位和后腰部位，其中，安装在肩部气囊1上的第一电磁阀15和安装在腰部气囊2上的第二电磁阀17之间通过波纹软管14相互连通，使气泵输出气体通过第二电磁阀17输入至腰部气囊2内，同时，气体还能够通过波纹软管14输入至第一电磁阀15中，并进入肩部气囊1内部，使肩腰部位的气囊膨胀，并搭配按摩环6对使用人员的肩腰部位进行挤压按摩。
24.具体的，肩部气囊1的一侧对称安装有两个肩带8，腰部气囊2的一侧安装有腰带7，肩带8和腰带7的端部均安装有粘扣9，粘扣9包括子扣和母扣，子扣分别固定在肩带8和腰带
7端部，母扣分别固定在肩部气囊1和腰部气囊2的后表面，肩带8能够绕过使用人员肩膀胳膊并通过粘扣9粘接在肩部气囊1后表面，腰带7能够绕过肚子部位粘接在腰部气囊2的后表面，增加两个气囊在身体上的稳定性。
25.如图1所示，为了在肩部气囊1与腰部气囊2之间增加连接强度，肩部气囊1的底部固定连接有插座4，腰部气囊2的顶部通过弹性带3安装有插扣5，插扣5插接于插座4内部。
26.其中，如图3-图5所示，第一电磁阀15和第二电磁阀17的底部均设有进风口，且进风口内均连通有进气管16，进气管16的底部一端呈锥形，进气管16的外部固定连接有外螺纹管12，波纹软管14的外部通过轴承转动安装有内螺纹管11，波纹软管14的顶部一端贯穿外螺纹管12，且与进气管16的底部一端相连通，第二电磁阀17顶部的波纹软管14与第一电磁阀15底部的进气管16连通时，波纹软管14的端部贯穿外螺纹管12后插接到进气管16外部，从而实现波纹软管14与进气管16的管路连通，同时转动波纹软管14外部的内螺纹管11使内螺纹管11螺纹连接在外螺纹管12的外部，避免波纹软管14在拉扯时脱落，从而实现腰部气囊2与肩部气囊1的连接和输气。
27.如图1和图2所示，为了对第一电磁阀15和第二电磁阀17的表面起到遮盖防护作用，第一电磁阀15和第二电磁阀17的外部均安装有外壳10。
28.参照图3-图7，当使用人员单独使用肩部气囊1时，只需将波纹软管14从第二电磁阀17的进气管16中取出即可与腰部气囊2分离，将外部气泵的出风管连通在第一电磁阀15底部的进气管16中，使肩部气囊1能够单独充气使用，当使用人员单独使用腰部气囊2时，只需将波纹软管14的顶部从第一电磁阀15的进气管16中取出即可与肩部气囊1分离，并将波纹软管14的顶部一端连通在外部气泵的出风管中，并在第二电磁阀17底部进气管16的外螺纹管12上安装密封螺帽，使腰部气囊2能够单独充气使用。
29.具体的，波纹软管14的外部套设有弹性遮盖布13，弹性遮盖布13能够随着波纹软管14进行伸缩，并避免波纹软管14直接暴露在外部。
30.根据上述技术方案对本方案工作步骤进行总结梳理：本实用新型使用时，肩部气囊1搭配腰部气囊2能够包覆在使用人员的肩膀部位和后腰部位，其中，安装在肩部气囊1上的第一电磁阀15和安装在腰部气囊2上的第二电磁阀17之间通过波纹软管14相互连通，使气泵输出气体通过第二电磁阀17输入至腰部气囊2内，同时，气体还能够通过波纹软管14输入至第一电磁阀15中，并进入肩部气囊1内部，使肩腰部位的气囊膨胀，并搭配按摩环6对使用人员的肩腰部位进行挤压按摩。
31.本实用新型中，第二电磁阀17顶部的波纹软管14与第一电磁阀15底部的进气管16连通时，波纹软管14的端部贯穿外螺纹管12后插接到进气管16外部，从而实现波纹软管14与进气管16的管路连通，同时转动波纹软管14外部的内螺纹管11使内螺纹管11螺纹连接在外螺纹管12的外部，避免波纹软管14在拉扯时脱落，从而实现腰部气囊2与肩部气囊1的连接和输气。
32.当使用人员单独使用肩部气囊1时，只需将波纹软管14从第二电磁阀17的进气管16中取出即可与腰部气囊2分离，将外部气泵的出风管连通在第一电磁阀15底部的进气管16中，使肩部气囊1能够单独充气使用，当使用人员单独使用腰部气囊2时，只需将波纹软管14的顶部从第一电磁阀15的进气管16中取出即可与肩部气囊1分离，并将波纹软管14的顶部一端连通在外部气泵的出风管中，并在第二电磁阀17底部进气管16的外螺纹管12上安装
密封螺帽，使腰部气囊2能够单独充气使用。
