一种燕窝风干消毒装置的制作方法-j9九游会真人

1.本实用新型涉及燕窝处理领域，具体为一种燕窝风干消毒装置。


背景技术：

2.燕窝是指雨燕目雨燕科的部分雨燕和金丝燕属的几种金丝燕分泌出来的唾液，再混合其他物质所筑成的巢穴，又称燕菜、燕根、燕蔬菜，燕窝按筑巢的地方可分为“屋燕”及“洞燕”两种，洞燕因其受矿物质影响导致颜色不同。
3.燕窝在生产过程中需要进行风干消毒操作，将原本燕窝中含有的水分控制风干，是制成燕窝成品重要的一步。
4.现有技术公开号为cn207763432u，提供了一种燕窝风干干燥柜，包括柜体，所述的柜体外表面的一侧且接近其正面的位置均匀设置有合页，且所述的柜体的正面通过合页转动连接有转动门，所述的转动门远离合页的一侧的中间位置固定连接有开关把手，所述的柜体的外表面的顶部的中间位置固定连接有第一外框，所述的第一外框的内腔的顶部通过固定底座固定连接有电机，所述的电机的转动端转动连接有转动轴，所述的转动轴的一端贯穿柜体且延伸至柜体的内部，所述的柜体的内腔的底部的中间位置固定连接有自动吸盘振动器，该一种燕窝风干干燥柜，达到了对燕窝进行均匀风干目的，有利于提高整体的燕窝风干效率，并优化其风干效果。
5.上述的现有技术，虽然达到了对燕窝进行均匀风干目的，但是其使用的托板为平板结构，无法很好的对燕窝进行定型风干，固定结构后期使用不便。
6.可见，需要一种燕窝风干消毒装置，解决上述背景技术中所提到的托板为平板结构，无法很好的对燕窝进行定型风干，固定结构后期使用不便问题。


技术实现要素：

7.基于此，本实用新型的目的是提供一种燕窝风干消毒装置，以解决托板为平板结构，无法很好的对燕窝进行定型风干，固定结构后期使用不便的技术问题。
8.为实现上述目的，本实用新型提供如下技术方案：一种燕窝风干消毒装置，包括风干仓，所述风干仓内部的中间位置处设置有隔板组件，且隔板组件包括有隔板主体、滑槽、空腔和风管，所述风干仓内部的上方安装有风干组件，且风干组件包括有风机、紫外线灯管、气孔、抽湿管和抽湿机，所述隔板主体的顶端连接有托板组件，且托板组件包括有立板、转轴、托盘、通孔、弧形槽、固定夹和滑块，且托盘在两组立板之间通过转轴转动。
9.优选地，所述风干仓的外侧连接有仓门，且仓门的数量为两组，两组所述仓门皆与风干仓之间通过合页转动连接，且两组所述仓门的外侧皆设置有把手。
10.优选地，所述隔板主体设置在风干仓内部中间位置处，且滑槽开设在隔板主体中，所述空腔位于隔板主体下方，且风管位于隔板主体下方的两侧，所述风管贯穿风干仓并与延伸至其外侧，且风管的外侧设置有控制阀。
11.优选地，所述空腔的下方安装有风干组件，所述风机位于托板组件的上方，且风机
位于紫外线灯管的上方，所述气孔开设在风干仓的内壁，且抽湿管位于气孔的一侧，所述抽湿管贯穿风干仓并延伸至其外侧，所述抽湿机安装在风干仓的后侧，且抽湿管和抽湿机连接。
12.优选地，所述托板组件的数量为多组，多组所述托板组件等距分布在隔板主体的上方，所述转轴设置在立板内侧的中间位置处，且托盘位于转轴的一侧，所述通孔开设在托盘中，且通孔的数量为多组。
13.优选地，所述弧形槽位于托盘的下方，且弧形槽的数量为多组，多组所述弧形槽的横截面皆为中空的半圆结构，所述固定夹的数量为多组，多组所述固定夹皆设置在弧形槽的上方。
14.优选地，所述滑块位于立板底端，且滑块和滑槽相匹配，所述立板与隔板主体之间通过滑块和滑槽滑动连接。
15.与现有技术相比，本实用新型的有益效果是：
16.1、本实用新型通过设置的托板组件实现了在风干工序的前一段时间将燕窝放置在弧形槽中，利用弧形槽的弧形结构对其进行风干过程中的定型，然后利用固定夹将其固定，在风干工序的后半段由工作人员将托盘翻转，将燕窝从弧形槽中取出，然后放置在平板结构的托盘上，可以将其翻转放置，使其躺平风干，更换风干方向，使其风干效果更好，且平板结构的托盘放置燕窝的数量多，可以少开几组风机，起到一定的节能的目的；
17.2、本实用新型通过设置的隔板组件、风干组件，实现了利用风机和抽湿机配合对燕窝进行风干，从上方吹风的方式可以更加均匀的进行风干，减少湿气，另外在风干的时候也可以开启紫外线灯管，使得紫外线灯管对燕窝进行消毒杀菌，紫外线灯管是食品消毒杀菌中常用的设备，配合可以对燕窝起到更好的风干杀菌的效果。
附图说明

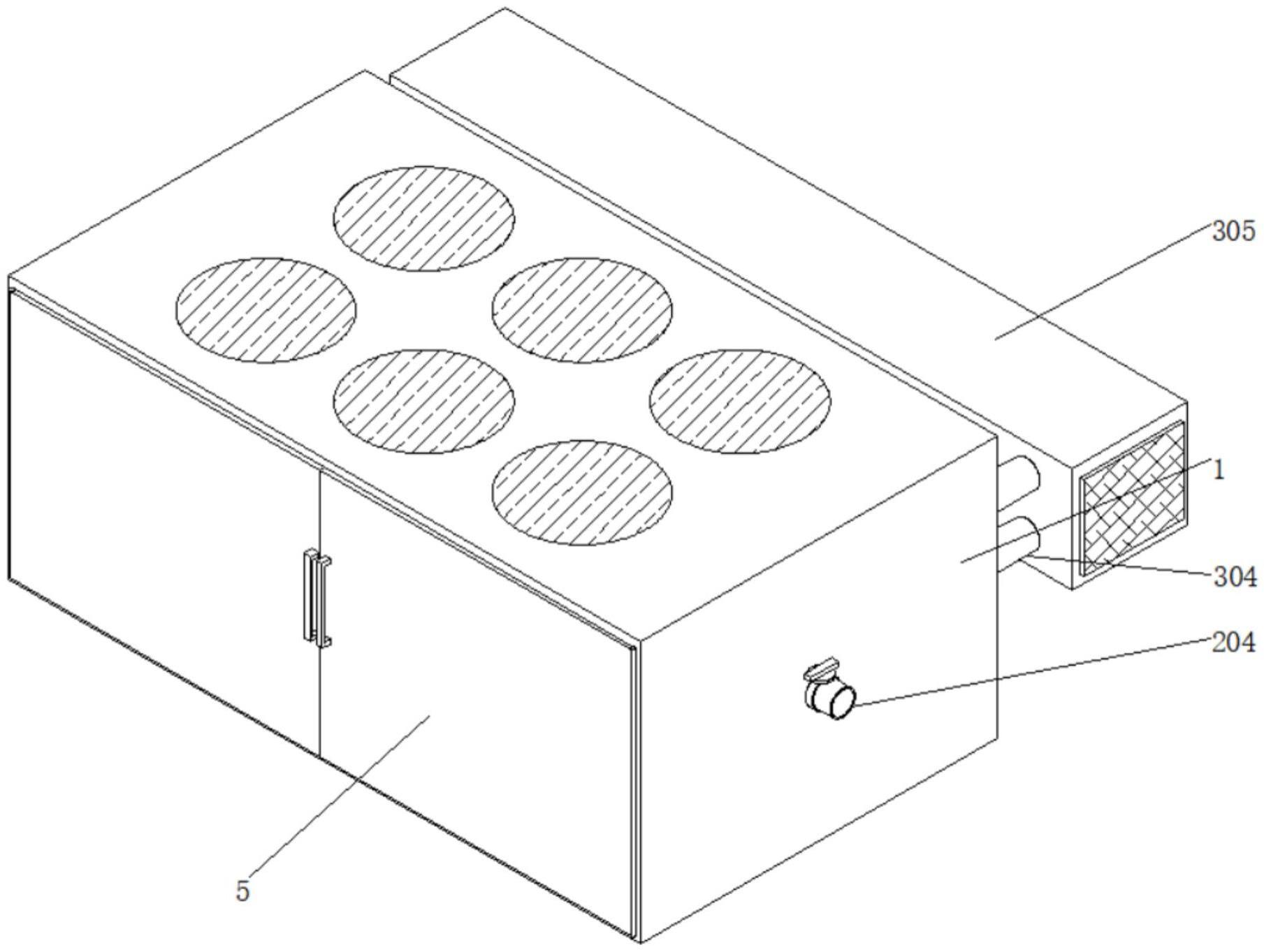

18.图1为本实用新型的结构示意图；
19.图2为本实用新型的剖视图；
20.图3为本实用新型的图2的a处结构放大图；
21.图4为本实用新型的托盘结构示意图。
22.图中：1、风干仓；2、隔板组件；201、隔板主体；202、滑槽；203、空腔；204、风管；3、风干组件；301、风机；302、紫外线灯管；303、气孔；304、抽湿管；305、抽湿机；4、托板组件；401、立板；402、转轴；403、托盘；404、通孔；405、弧形槽；406、固定夹；407、滑块；5、仓门。
具体实施方式
23.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述。下面通过参考附图描述的实施例是示例性的，仅用于解释本实用新型，而不能理解为对本实用新型的限制。
24.下面根据本实用新型的整体结构，对其实施例进行说明。
25.请参阅图1和图2，一种燕窝风干消毒装置，包括风干仓1，风干仓1的外侧连接有仓门5，且仓门5的数量为两组，两组仓门5皆与风干仓1之间通过合页转动连接，且两组仓门5的外侧皆设置有把手，仓门5位于风干仓1的前侧，方便开启，工作人员拿放燕窝的时候，可
以通过把手打开仓门，方便操作，风干仓1的顶端设置有滤网，方便风机301的透气，风干仓1内部的中间位置处设置有隔板组件2，且隔板组件2包括有隔板主体201、滑槽202、空腔203和风管204，隔板主体201设置在风干仓1内部中间位置处，且滑槽202开设在隔板主体201中，空腔203位于隔板主体201下方，且风管204位于隔板主体201下方的两侧，风管204贯穿风干仓1并与延伸至其外侧，且风管204的外侧设置有控制阀，隔板主体201的上方设置有多组风干组件和托板组件4，隔板主体201的下方也设置有多组风干组件3和托板组件4，隔板主体201下方的空腔203设置目的是为了下方的风机301通气方便，同样的风管204设置目的也是一样，其外侧的控制阀可以在不使用风机301的时候关闭，风干仓1内部的上方安装有风干组件3，且风干组件3包括有风机301、紫外线灯管302、气孔303、抽湿管304和抽湿机305，空腔203的下方安装有风干组件3，风机301位于托板组件4的上方，且风机301位于紫外线灯管302的上方，气孔303开设在风干仓1的内壁，且抽湿管304位于气孔303的一侧，抽湿管304贯穿风干仓1并延伸至其外侧，抽湿机305安装在风干仓1的后侧，且抽湿管304和抽湿机305连接，紫外线灯管302为安装在食品杀菌设备中的灯管，可以对风干的燕窝进行杀菌，在风干的过程中设置的气孔303更加方便通风，气孔303的数量为多组，都设置在托盘403的下方，其内部皆设置有滤网，可以阻隔一些杂质，通过设置的隔板组件2、风干组件3，实现了利用风机301和抽湿机305配合对燕窝进行风干，从上方吹风的方式可以更加均匀的进行风干，减少湿气，另外在风干的时候也可以开启紫外线灯管302，使得紫外线灯管302对燕窝进行消毒杀菌，紫外线灯管302是食品消毒杀菌中常用的设备，配合可以对燕窝起到更好的风干杀菌的效果，风干过程采用冷风。
26.请参阅图2、图3和图4，一种燕窝风干消毒装置，隔板主体201的顶端连接有托板组件4，且托板组件4包括有立板401、转轴402、托盘403、通孔404、弧形槽405、固定夹406和滑块407，且托盘403在两组立板401之间通过转轴402转动，托板组件4的数量为多组，多组托板组件4等距分布在隔板主体201的上方，转轴402设置在立板401内侧的中间位置处，且托盘403位于转轴402的一侧，通孔404开设在托盘403中，且通孔404的数量为多组，两组立板401、两组转轴402、一组托盘403和安装在其上方的弧形槽、固定夹构成了一组托板组件4，在将燕窝放置在弧形槽405中进行定型风干的时候，翻转托盘403使得弧形槽405位于上方，风干一段时间之后，转动托盘403使得平板的一面朝上，方便将弧形槽中定型的燕窝取出然后放置在平板面上，平板面朝上，转轴402为摩擦力较大的转轴，在没有人为施力的情况下，不会发生转动，弧形槽405位于托盘403的下方，且弧形槽405的数量为多组，多组弧形槽405的横截面皆为中空的半圆结构，固定夹406的数量为多组，多组固定夹406皆设置在弧形槽405的上方，通孔404同样贯穿弧形槽405，固定夹406为弹簧夹，不是夹持力度特别大的弹簧夹，是一般燕窝定型过程中使用的，目的是为了固定燕窝，滑块407位于立板401底端，且滑块407和滑槽202相匹配，立板401与隔板主体201之间通过滑块407和滑槽202滑动连接，在滑块和滑槽的配合下，立板移动进入隔板主体201上会更加轻松，减少摩擦力，另外可以对托板组件4起到定位目的，在托盘403的一侧设置有把手，方便将托盘移动操作，通过设置的托板组件4实现了在风干工序的前一段时间将燕窝放置在弧形槽405中，利用弧形槽405的弧形结构对其进行风干过程中的定型，然后利用固定夹406将其固定，在风干工序的后半段由工作人员将托盘403翻转，将燕窝从弧形槽405中取出，然后放置在平板结构的托盘403上，可以将其翻转放置，使其躺平风干，更换风干方向，使其风干效果更好，且平板结构的托
盘403放置燕窝的数量多，可以少开几组风机301，起到一定的节能的目的。
27.工作原理：使用时，需要连接外界电源，外界电源为装置提供电能，使得装置可以正常运行，首先开启仓门5，然后拉动托板组件4一侧的把手，将托盘403拉动出来，然后在多组弧形槽405中放置需要风干的燕窝，利用弧形的弧形槽405对其进行定型，然后利用固定夹406将其固定在弧形槽405中，再将托盘403推入风干仓1中，即可开启风机301、紫外线灯管302和抽湿机305，使得风机301对燕窝从上方进行风干，抽湿机305通过抽湿管304对风干仓1中进行抽湿，配合风干，减少湿气，另外开启的紫外线灯管302也可以配合对燕窝进行杀菌，风干一段时间之后，由工作人员将托盘403拉出，松开固定的固定夹406，将托盘403通过转轴402进行翻转，使得托盘403平板的一面朝上，将风干一段时间的燕窝换方向放置在托盘403上，更换风干杀菌的方向，另外平板结构的托盘403上可以放置较多数量的燕窝，从而可以在后续减少风机301的开启数量，将托盘403继续推入风干仓1中之后，再次启动风机301、紫外线灯管302和抽湿机305对其进行风干杀菌即可，本说明书中未作详细描述的内容属于本领域专业技术人员公知的现有技术。
