1.本发明涉及眼科医学科研研究实验装置技术领域，特别是涉及一种观察小鼠视动反应的视网膜光损伤箱实验装置。


背景技术：

2.目前，人们大量的使用电脑、手机、led等电子产品，其产生的蓝光照射会导致视网膜出现损伤，而视网膜光损伤是视网膜退行性病变的一种，视网膜光损伤的病理过程与年龄相关性黄斑变性(amd)以及视网膜色素变性有许多相似之处，并且能代表人类晚期amd的发展过程。
3.近年来为了模仿光照对视网膜的损伤，通常使用led蓝光灯对实验鼠照射，让其产生与人类amd相似的视网膜损伤，以此来研究视网膜损伤的机制以及并通过实验进行治疗研究。
4.由于实验动物不能自主表达其主观的感受，因此需要研究准确有效的间接方法来衡量其光损伤水平。不同的动物个体之间在行为模式上存在较大的差异。例如实验鼠对于移动的物体存在视动反应现象，即存在自主追随、复位、追随过程。目前常用的一种实验鼠视动实验方法是将实验鼠置于圆形的光栅之中，让其观看旋转的光栅。不同的实验个体对于旋转光栅会产生不同程度的视动反应，具体表现为头部跟随光栅运动的频次和单次持续时间的变化。
5.然而，目前照明装置不能动态观测实验动物光损伤情况，只能通过反复的实验，进一步调整光照强度和光照时间，来观测实验动物光损伤情况。因此存在以下问题，第一，不符合动物伦理要求；第二，实验周期的延长。
6.因此，亟需一种观察小鼠视动反应的视网膜光损伤箱实验装置，用来解决上述问题，用于分析不同视网膜光损伤程度的实验鼠的行为变化，以构建视网膜损伤状态与试验鼠的行为模型的光损伤模型。


技术实现要素：

7.本发明的目的是提供一种观察小鼠视动反应的视网膜光损伤箱实验装置，以解决上述现有技术存在的问题。
8.为实现上述目的，本发明提供了如下方案：本发明提供一种观察小鼠视动反应的视网膜光损伤箱实验装置，包括：
9.反光箱体，所述反光箱体顶端一侧铰接有箱盖，所述箱盖与所述反光箱体相适配；
10.光照组件，所述光照组件固定连接在所述箱盖靠近所述反光箱体内部的一侧，所述反光箱体内壁用于反射所述光照组件发射的灯光，所述光照组件与控制系统电性连接；
11.频率调节组件，所述反光箱体内底端中部固定连接有放置台，所述频率调节组件罩设在所述放置台上，所述频率调节组件与所述反光箱体内壁对应设置；
12.放置组件，所述放置组件固定连接在所述放置台的顶端中部，所述放置组件内放
置有实验鼠，所述光照组件、所述频率调节组件分别与所述放置组件对应设置。
13.优选的，所述光照组件包括若干蓝光灯条和若干红光灯条，若干所述蓝光灯条和若干所述红光灯条分别沿所述箱盖轴向等间距设置，且若干所述蓝光灯条和若干所述红光灯条交错设置，所述蓝光灯条和所述红光灯条分别与所述放置组件对应设置。
14.优选的，所述频率调节组件包括第一圆筒，所述第一圆筒放置在所述反光箱体内部底端且罩设在所述放置台上，所述第一圆筒上设置有黑色条纹，所述放置组件和所述反光箱体内壁分别与所述黑色条纹对应设置。
15.优选的，所述放置组件包括第二圆筒，所述实验鼠位于所述第二圆筒内，所述第二圆筒底端可拆卸连接有排污盒，所述排污盒固定连接在所述放置台的顶端中部，所述第二圆筒内底部固定连接有钢丝网，所述钢丝网与所述排污盒对应设置。
16.优选的，所述控制系统包括固定连接在所述箱盖上的调节装置和计时装置，所述蓝光灯条、所述红光灯条分别与所述调节装置和所述计时装置电性连接。
17.优选的，所述反光箱体内侧壁上固定连接有纯白色反光板，所述纯白色反光板用于反射所述蓝光灯条和所述红光灯条发射的灯光，所述反光箱体内部底端固定连接有镜面板，所述纯白色反光板和所述镜面板分别与所述黑色条纹与对应设置。
18.优选的，所述蓝光灯条、所述红光灯条的光照强度为450lux-0000lux，波长为400nm-480nm。
19.优选的，所述黑色条纹的空间频率为0.03个/度-0.6个/度，所述纯白色反光板与所述黑色条纹的对比度为99％-100％。
20.优选的，所述箱盖上固定连通有排气管，所述排气管顶端固定连接有遮光布。
21.优选的，所述箱盖靠近所述反光箱体内部的一侧中部固定连接有红外感光摄像机，所述红外感光摄像机与所述实验鼠对应设置。
22.与现有技术相比，本发明具有如下优点和技术效果：
23.本发明提供的一种观察小鼠视动反应的视网膜光损伤箱实验装置，通过观测实验鼠在光照前和光照后行为学改变情况，在不同光照强度下，以及在同一光照强度和光照时间下，蓝光和红外线照射下，实验鼠行为学改变情况，实现了动态观测实验动物光损伤情况，避免了反复的实验，缩短了实验周期，提高了试验效率。
附图说明
24.为了更清楚地说明本发明实施例或现有技术中的技术方案，下面将对实施例中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本发明的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动性的前提下，还可以根据这些附图获得其他的附图：

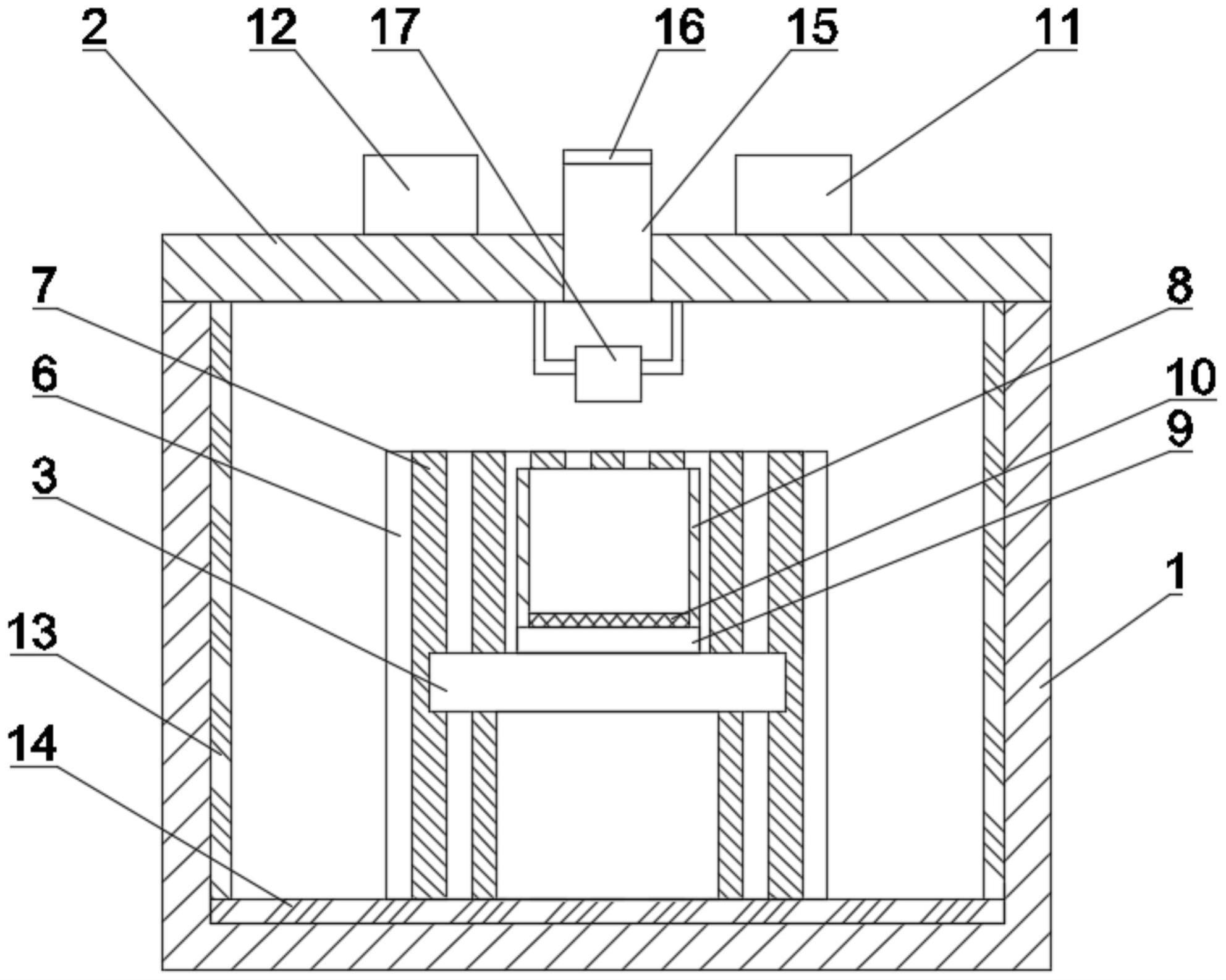

25.图1为本发明整体结构示意图；
26.图2为本发明光照组件结构示意图；
27.图3为本发明实施例二中整体结构示意图；
28.图4为本发明实施例三中整体结构示意图；
29.其中，1、反光箱体；2、箱盖；3、放置台；4、蓝光灯条；5、红光灯条；6、第一圆筒；7、黑色条纹；8、第二圆筒；9、排污盒；10、钢丝网；11、调节装置；12、计时装置；13、纯白色反光板；
14、镜面板；15、排气管；16、遮光布；17、红外感光摄像机；18、试验台；19、圆形孔洞；20、环形齿板；21、第一支撑架；22、第二支撑架；23、第一转动轴；24、第二转动轴；25、第一齿轮；26、第二齿轮；27、第三支撑架；28、第一电机；29、第四支撑架；30、第三转动轴；31、第一链轮；32、链条；33、第二电机；34、第二链轮。
具体实施方式
30.下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。
31.为使本发明的上述目的、特征和优点能够更加明显易懂，下面结合附图和具体实施方式对本发明作进一步详细的说明。
32.参考图1-2，本发明提供一种观察小鼠视动反应的视网膜光损伤箱实验装置，包括：
33.反光箱体1，反光箱体1顶端一侧铰接有箱盖2，箱盖2与反光箱体1相适配；
34.光照组件，光照组件固定连接在箱盖2靠近反光箱体1内部的一侧，反光箱体1内壁用于反射光照组件发射的灯光，光照组件与控制系统电性连接；
35.频率调节组件，反光箱体1内底端中部固定连接有放置台3，频率调节组件罩设在放置台3上，频率调节组件与反光箱体1内壁对应设置；
36.放置组件，放置组件固定连接在放置台3的顶端中部，放置组件内放置有实验鼠，光照组件、频率调节组件分别与放置组件对应设置。
37.进一步优化方案，光照组件包括若干蓝光灯条4和若干红光灯条5，若干蓝光灯条4和若干红光灯条5分别沿箱盖2轴向等间距设置，且若干蓝光灯条4和若干红光灯条5交错设置，蓝光灯条4和红光灯条5分别与放置组件对应设置。
38.通过设置若干的蓝光灯条4和若干红光灯条5实现对实验鼠不同光照情况下的试验。
39.进一步优化方案，频率调节组件包括第一圆筒6，第一圆筒6放置在反光箱体1内部底端且罩设在放置台3上，第一圆筒6上设置有黑色条纹7，放置组件和反光箱体1内壁分别与黑色条纹7对应设置。
40.第一圆筒6为透明塑料箔制成，上面用1200dpi激光打印机打印黑色条纹7，黑色条纹7围绕放置台3一圈，通过更换不同宽度的黑色条纹7，可以改变空间频率。
41.进一步优化方案，放置组件包括第二圆筒8，实验鼠位于第二圆筒8内，第二圆筒8底端可拆卸连接有排污盒9，排污盒9固定连接在放置台3的顶端中部，第二圆筒8内底部固定连接有钢丝网10，钢丝网10与排污盒9对应设置。
42.第二圆筒8为透明的丙烯酸玻璃圆柱体，用于放置实验鼠，根据实验鼠大小调节第二圆筒8的大小，钢丝网10用于将实验鼠产出的粪便等杂质外排至排污盒9内，第二圆筒8底部可以与外部通气，同时通过螺纹与排污盒9可拆卸连接，保证挪动方便、容易清洗、可以重复有效利用。
43.进一步优化方案，控制系统包括固定连接在箱盖2上的调节装置11和计时装置12，
蓝光灯条4、红光灯条5分别与调节装置11和计时装置12电性连接。
44.调节装置11和计时装置12分别通过导线与蓝光灯条4、红光灯条5电性连接，调节装置11含有led电源变压器(dc12v-24v)和led调光器(dc12v-24v30a)，用于调节蓝光灯条4、红光灯条5的光照强度，计时装置12优选型号为gnd-2d的计时器，用于控制蓝光灯条4、红光灯条5的光照时间。
45.进一步优化方案，反光箱体1内侧壁上固定连接有纯白色反光板13，纯白色反光板13用于反射蓝光灯条4和红光灯条5发射的灯光，反光箱体1内部底端固定连接有镜面板14，纯白色反光板13和镜面板14分别与黑色条纹7与对应设置。
46.纯白色反光板13用于反射蓝光灯条4和红光灯条5发射的灯光，提高对实验鼠的光照效果，同时纯白色反光板13用于对黑色条纹7进行对比度的调节，镜面板14用来扩展黑色条纹7的纵向深度。
47.进一步优化方案，蓝光灯条4、红光灯条5的光照强度为450lux-10000lux，波长为400nm-480nm。
48.通过设置不同的光照强度，可以观察不同光照强度下实验鼠的反应变化。
49.进一步优化方案，黑色条纹7的空间频率为0.03个/度-0.6个/度，纯白色反光板13与黑色条纹7的对比度为99％-100％。
50.进一步优化方案，箱盖2上固定连通有排气管15，排气管15顶端固定连接有遮光布16。
51.排气管15为圆柱体型，用于进一步排气通风，排气管15上覆盖的遮光布16，用于防止光线泄露。
52.进一步优化方案，箱盖2靠近反光箱体1内部的一侧中部固定连接有红外感光摄像机17，红外感光摄像机17与实验鼠对应设置。
53.通过设置的红外感光摄像机17对实验过程中的视频进行采集，测量在完全黑暗中实验鼠的行为反应，用于与光照前相比，实验鼠的行为反应是否改变。
54.本发明提供一种观察小鼠视动反应的视网膜光损伤箱实验装置，在使用时，先将实验鼠放置在第二圆筒8内24小时，24小时后打开放置台3，红外感光摄像机17在实验过程中进行视频采集，采集时间为24小时，并将图像发送至计算机中，由识别算法对小鼠的视动反应进行分析和判断，然后打开红光灯条5，光照强度调至2000lux,光照时间为24小时，进行实验鼠照射，红外感光摄像机17在实验过程中进行视频采集，并将图像发送至计算机中，由识别算法对小鼠的视动反应进行分析和判断。最后关闭红光灯条5，打开蓝色灯条4，光照强度调至2000lux,光照时间为24小时，红外感光摄像机17在实验过程中进行视频采集，并将图像发送至计算机中，由识别算法对小鼠的视动反应进行分析和判断。并基于计算机图像技术的小鼠视动反应自动识别方法(专利cn 111144379 a)比较光照前、红光照射后和蓝光照射后观测实验鼠光损伤情况实验鼠光损伤严重程度。
55.在进行实验前，先将实验鼠放置在第二圆筒8内24小时，24小时后，同时打开放置台3，红外感光摄像机17在实验过程中进行视频采集，采集时间为24小时，并将图像发送至计算机中，由识别算法对小鼠的视动反应进行分析和判断。然后打开蓝色灯条4，光照强度分别调至500lux、1000lux、2000lux和5000lux,光照时间固定为12小时，红外感光摄像机17在实验过程中进行视频采集，并将图像发送至计算机中，由识别算法对小鼠的视动反应进
行分析和判断。并基于计算机图像技术的小鼠视动反应自动识别方法(专利cn 111144379 a)比较不同强度的蓝光照射后观测实验鼠光损伤情况实验鼠光损伤严重程度。
56.实施例二：
57.参考图3，本实施例提供一种同速条件下光损伤实验，包括试验台18，试验台18顶端中部开设有圆形孔洞19，圆形孔洞19内侧壁上固定连接有环形齿板20，试验台18顶端和底端分别固定连接有第一支撑架21和第二支撑架22，第一支撑架21底端中部转动连接有第一转动轴23，第二支撑架22顶端沿周向等间距转动连接有若干第二转动轴24,第一转动轴23底端同轴固定连接有第一齿轮25，第二转动轴24顶端同轴固定连接有第二齿轮26，第二齿轮26位于第一齿轮25和环形齿板20之间，且第一齿轮25和环形齿板20分别与第二齿轮26啮合，第一转动轴23上沿周向等间距固定连接有若干第三支撑架27的一端，第三支撑架27与反光箱体1固定连接，第三支撑架27另一端与试验台18顶端滑动连接，反光箱体1底端中部开设有通孔，放置台3底端通过通孔伸出与第二齿轮26顶端固定连接，第一支撑架21顶端固定连接有第一电机28，第一转动轴23顶端贯穿第一支撑架21与第一电机28的输出轴固定连接。
58.本实施例中通过设置的第一电机28带动第一齿轮25转动，第一齿轮25带动啮合的第二齿轮26做圆周运动的同时实现自转，圆周运动过程中通过第三支撑架27带动反光箱体1进行同步转动，同时通过自转带动放置台3进行转动，通过设置若干试验小鼠分别放置在若干个反光箱体1内进行同速转动并施加同条件光照，多组试验数据保证整体试验的精准，同时可通过设置不同光照条件施加同速转动，对若干小鼠进行同速不同光照的试验，进一步实现多情况下的光损伤试验，若干小鼠保证试验数据精准对照。
59.实施例三：
60.参考图4，本实施例提供一种不同速条件下光损伤实验，包括固定连接在第二支撑架22底端的第四支撑架29，第四支撑架29上沿周向等间距转动连接有若干第三转动轴30，若干第三转动轴30与若干第二转动轴24一一对应且位于同一轴线上，第三转动轴30底端同轴固定连接有第一链轮31，若干第一链轮31通过链条32传动连接，第四支撑架29底端固定连接有第二电机33，第二电机33的输出轴上通过连接杆固定连接有第二链轮34，第二链轮34与链条32传动连接。
61.进一步的，第二转动轴24与第二支撑架22滑动连接，第三支撑架27套设在反光箱体1上，第二支撑架22外侧壁上沿周向开设有若干螺纹孔，螺纹孔内螺纹连接有螺栓，第二转动轴24通过螺栓与第二支撑架22限位连接，第二转动轴24底端固定连接有矩形连接块，第三转动轴30顶端贯穿第四支撑架29开设有矩形连接槽，矩形连接块与矩形连接槽相适配。
62.进一步的，若干第一链轮31的直径均不相同。
63.本实施例中通过螺栓调节第二转动轴24的高度，使第二齿轮26高度下降与环形齿板20和第一齿轮25分离，同时矩形连接块插接在矩形连接槽内，通过第二电机33带动若干直径不相同的第一链轮31转动，第一链轮31带动第二转动轴24转动，第二转动轴24带动放置台3转动，实现若干小鼠相同光照不同转速条件的试验，多组小鼠对照进一步提高试验数据的精准，多组小鼠的同步试验，提高整体的试验效率。
64.在本发明的描述中，需要理解的是，术语“纵向”、“横向”、“上”、“下”、“前”、“后”、“左”、“右”、“竖直”、“水平”、“顶”、“底”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本发明，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本发明的限制。
65.以上所述的实施例仅是对本发明的优选方式进行描述，并非对本发明的范围进行限定，在不脱离本发明设计精神的前提下，本领域普通技术人员对本发明的技术方案做出的各种变形和改进，均应落入本发明权利要求书确定的保护范围内。
