1.本发明涉及园林绿化灌溉技术领域，尤其涉及一种智能节水园林绿化灌溉系统。


背景技术：

2.园林灌溉是利用人工的方法或机械的方法以不同的灌水形式，补充园林绿地的土壤水分，满足植物的水分需求，其中，喷灌溉是通过专业设备将有压力的水喷射到空中，均匀的洒在土壤表面，供植物吸收的灌溉方法，适用于大多数植物，喷洒密集、均匀，适用于各种复杂地形和大面积绿地灌溉。
3.公开号cn113229112a的专利文件中公开了一种智能节水园林绿化灌溉系统，公开了包括：灌溉桩，灌溉桩顶端开设有接水口，灌溉桩侧端沿周向设有喷淋单元，灌溉桩内横向设有接水板，接水板上均匀间隔开设有若干个渗水孔，同时灌溉桩内底端设有感应单元，且由于喷淋单元的喷淋范围覆盖于相邻的灌溉桩，从而在上次喷淋灌溉中或遇降雨时，通过接水口在接水，以压动接水板下移，并压缩弹性件，接水再随渗水孔缓慢渗出下漏，直至完全下渗流走，以使弹性件推动接水板上移复位时，以重新触发感应单元，以触发喷淋单元再次喷淋，从而实现智能完成灌溉量的适应性自调节，另外承接的水由排水管排出，以便于收集再循环利用。
4.但是上述专利文件在使用过程中，不便于对喷头进行收纳防护，进而导致喷头长期裸露在外容易损坏或发生堵塞，增加了维护频率，且在喷灌过程中，喷灌范围较为有限，为此我们提出了一种智能节水园林绿化灌溉系统用于解决上述问题。


技术实现要素：

5.本发明的目的是为了解决现有技术中存在灌溉系统在使用过程中，不便于对喷头进行收纳防护，进而导致喷头长期裸露在外容易损坏或发生堵塞，增加了维护频率，且在喷灌过程中，喷灌范围较为有限的缺点，而提出的一种智能节水园林绿化灌溉系统。
6.为了实现上述目的，本发明采用了如下技术方案：一种智能节水园林绿化灌溉系统，包括筒体，所述筒体的顶部安装有第一滤板，筒体内滑动安装有第二滤板，第二滤板上开设有安装孔，安装孔内通过焊接固定安装有连接杆，连接杆的一端与第一滤板的底部通过螺栓固定连接，筒体内开设有第一空槽，第一空槽内设置有升降机构，连接杆的外侧通过焊接固定安装有安装板，安装板的顶部开设有对称的两个滑槽，两个滑槽内均滑动安装有l型支板，两个l型支板上设置有喷灌机构，第二滤板上设置有防堵机构，连接杆的外侧通过焊接固定安装有连接筒，连接筒内通过焊接固定安装有支柱，连接杆内开设有第二空槽和第三空槽，支柱内开设有第四空槽，第二空槽内设置有收纳机构，筒体的内壁开设有对称的两个导向槽，两个导向槽内均滑动安装有导向块，两个导向块的外侧均与第二滤板的外侧通过焊接固定连接，筒体的外侧开设有进水口，所述第二空槽的底部内壁开设有第二通孔，第二通孔与螺纹槽相通，第二通孔内转动安装有第一矩形杆，第一矩形杆的一端通过焊接固定安装有第一伞齿轮，第一矩形杆的外侧与第一
矩形槽的内壁滑动连接，所述喷灌机构包括两个第一水管，两个第一水管的一端均与连接筒的外侧通过焊接固定连通，两个第一水管的外侧均滑动安装有套管，两个套管的一端均通过焊接固定连通有弯头，两个l型支板上均开设有第四通孔，两个第四通孔内均转动安装有第二水管，两个第二水管的一端均通过焊接固定连通有喷头，两个第二水管分别转动安装在两个弯头内，两个第二水管的外侧均固定套设有第八伞齿轮，所述支柱、连接筒的底部和安装板上均开设有第六通孔，第六通孔与第四空槽相通，三个第六通孔内转动安装有同一个第一转杆，第一转杆的外侧通过焊接固定套设有涡轮和第三伞齿轮，所述第三空槽的两侧内壁均开设有第八通孔，两个第八通孔内均转动安装有第二矩形杆，两个第二矩形杆的一端均固定安装有第六伞齿轮，两个l型支板上均开设有第九通孔，两个第九通孔内均转动安装有第三转杆，两个第三转杆的一端均开设有第二矩形槽，两个第二矩形杆分别滑动安装在两个第二矩形槽内，两个第三转杆的一端均通过焊接固定安装有第七伞齿轮，两个第七伞齿轮分别与两个第八伞齿轮啮合，所述第四空槽的一侧内壁开设有第七通孔，第七通孔内转动安装有第二转杆，第二转杆的两端分别通过焊接固定安装有第四伞齿轮和第五伞齿轮，第四伞齿轮与第三伞齿轮啮合，第五伞齿轮与两个第六伞齿轮啮合，所述防堵机构包括轴承，轴承的通过焊接固定套设有在连接杆的外侧，轴承的外侧通过焊接固定套设有第二链轮，第一转杆的一端通过焊接固定安装有第一链轮，第一链轮与第二链轮上啮合有同一个链条，第二链轮的底部通过焊接固定连接有对称的两个刮板，两个刮板均与第二滤板相配合，所述筒体的底部内壁固定安装有增压泵，增压泵的输出口固定连通有软管，第二滤板与连接筒的顶部均开设有第五通孔，两个第五通孔内转动安装有同一个第三水管，第三水管的一端与软管的另一端固定连通，所述收纳机构包括双向丝杆，第二空槽的两侧内壁均开设有第三通孔，两个第三通孔分别与两个滑槽相通，两个l型支板上均开设有螺纹孔，双向丝杆螺纹安装在两个螺纹孔内，双向丝杆的外侧通过焊接固定套设有第二伞齿轮，第二伞齿轮与第一伞齿轮啮合，所述升降机构包括电机，电机固定安装在第一空槽的底部内壁，第一空槽的顶部内壁开设有第一通孔，连接杆的底部开设有螺纹槽，螺纹槽内螺纹安装有螺杆，螺杆的一端与电机的输出轴固定连接，螺杆的另一端开设有第一矩形槽。
7.本发明中，所述一种智能节水园林绿化灌溉系统的有益效果：1、本方案当开启电机时，电机带动螺杆转动，螺杆带动连接杆竖直移动，同时螺杆带动第一矩形杆转动，第一伞齿轮带动第二伞齿轮转动，双向丝杆带动两个l型支板水平相向移动，进而可以对两个喷头进行收纳防护，避免喷头长期裸露在外发生损坏或堵塞。
8.2、本方案当开启增压泵时，增压泵可以将筒体内的水通过软管、第三水管、连接筒、两个第一水管、两个套管、两个弯头和两个第二水管输送至两个喷头内，进而两个喷头可以对园林绿化进行喷灌。
9.3、本方案当水流流经连接筒内时，流水压力带动涡轮旋转，第一转杆带动第三伞齿轮转动，第三伞齿轮带动第四伞齿轮转动，第五伞齿轮带动两个第六伞齿轮转动，两个第二矩形杆分别带动两个第三转杆转动，两个第七伞齿轮分别带动两个第八伞齿轮转动，两个第二水管分别带动两个喷头旋转，进而可以有效增大两个喷头的喷灌范围，有效保证喷灌效果。
10.本发明能够在使用过程中，便于对喷头进行收纳防护，进而可以避免喷头长期裸露在外发生损坏或堵塞，降低了维护频率，且在喷灌过程中，有效增大了喷灌范围，从而有
效保证了喷灌效果，结构简单，使用方便。
附图说明

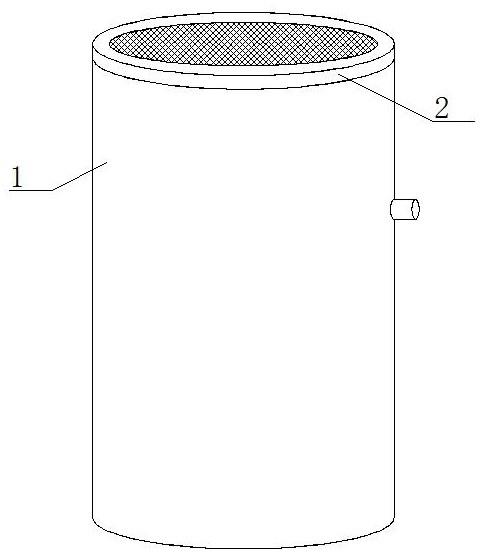

11.图1为本发明提出的一种智能节水园林绿化灌溉系统立体的结构示意图；图2为本发明提出的一种智能节水园林绿化灌溉系统主视的结构示意图；图3为本发明提出的一种智能节水园林绿化灌溉系统侧视的结构示意图；图4为本发明提出的一种智能节水园林绿化灌溉系统图2中a部分放大的结构示意图；图5为本发明提出的一种智能节水园林绿化灌溉系统图2中b部分放大的结构示意图；图6为本发明提出的一种智能节水园林绿化灌溉系统图2中c部分放大的结构示意图；图7为本发明提出的一种智能节水园林绿化灌溉系统图3中d部分放大的结构示意图；图8为本发明提出的一种智能节水园林绿化灌溉系统图3中e部分放大的结构示意图。
12.图中：1、筒体；2、第一滤板；3、第二滤板；4、连接杆；5、导向槽；6、导向块；7、安装板；8、滑槽；9、第一空槽；10、电机；11、螺杆；12、增压泵；13、软管；14、第三水管；15、连接筒；16、l型支板；17、第二水管；18、喷头；19、弯头；20、套管；21、第一水管；22、第一矩形杆；23、第二空槽；24、第一伞齿轮；25、第二伞齿轮；26、双向丝杆；27、支柱；28、第一转杆；29、涡轮；30、第四空槽；31、第三伞齿轮；32、第四伞齿轮；33、第二转杆；34、第五伞齿轮；35、第六伞齿轮；36、第三空槽；37、第二矩形杆；38、第三转杆；39、第七伞齿轮；40、第八伞齿轮；41、第一链轮；42、链条；43、第二链轮；44、轴承。
实施方式
13.下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。
实施例
14.参照图1-图3，一种智能节水园林绿化灌溉系统，包括筒体1，筒体1的顶部安装有第一滤板2，筒体1内滑动安装有第二滤板3，第二滤板3上开设有安装孔，安装孔内通过焊接固定安装有连接杆4，连接杆4的一端与第一滤板2的底部通过螺栓固定连接，筒体1内开设有第一空槽9，第一空槽9内设置有升降机构，连接杆4的外侧通过焊接固定安装有安装板7，安装板7的顶部开设有对称的两个滑槽8，两个滑槽8内均滑动安装有l型支板16，两个l型支板16上设置有喷灌机构，第二滤板3上设置有防堵机构，连接杆4的外侧通过焊接固定安装有连接筒15，连接筒15内通过焊接固定安装有支柱27，连接杆4内开设有第二空槽23和第三空槽36，支柱27内开设有第四空槽30，第二空槽23内设置有收纳机构，筒体1的内壁开设有对称的两个导向槽5，两个导向槽5内均滑动安装有导向块6，两个导向块6的外侧均与第二滤板3的外侧通过焊接固定连接，筒体1的外侧开设有进水口，筒体1的底部内壁固定安装有
增压泵12，增压泵12的输出口固定连通有软管13，第二滤板3与连接筒15的顶部均开设有第五通孔，两个第五通孔内转动安装有同一个第三水管14，第三水管14的一端与软管13的另一端固定连通，升降机构包括电机10，电机10固定安装在第一空槽9的底部内壁，第一空槽9的顶部内壁开设有第一通孔，连接杆4的底部开设有螺纹槽，螺纹槽内螺纹安装有螺杆11，螺杆11的一端与电机10的输出轴固定连接，螺杆11的另一端开设有第一矩形槽，当开启电机10时，螺杆11可以带动连接杆4竖直移动。
15.参照图4，喷灌机构包括两个第一水管21，两个第一水管21的一端均与连接筒15的外侧通过焊接固定连通，两个第一水管21的外侧均滑动安装有套管20，两个套管20的一端均通过焊接固定连通有弯头19，两个l型支板16上均开设有第四通孔，两个第四通孔内均转动安装有第二水管17，两个第二水管17的一端均通过焊接固定连通有喷头18，当两个l型支板16水平移动时，两个第二水管17可以分别带动两个喷头18水平移动，两个第二水管17分别转动安装在两个弯头19内，两个第二水管17的外侧均固定套设有第八伞齿轮40。
16.参照图5和图8，收纳机构包括双向丝杆26，第二空槽23的两侧内壁均开设有第三通孔，两个第三通孔分别与两个滑槽8相通，两个l型支板16上均开设有螺纹孔，双向丝杆26螺纹安装在两个螺纹孔内，双向丝杆26的外侧通过焊接固定套设有第二伞齿轮25，第二伞齿轮25与第一伞齿轮24啮合，第二空槽23的底部内壁开设有第二通孔，第二通孔与螺纹槽相通，第二通孔内转动安装有第一矩形杆22，第一矩形杆22的一端通过焊接固定安装有第一伞齿轮24，第一矩形杆22的外侧与第一矩形槽的内壁滑动连接，防堵机构包括轴承44，轴承44的通过焊接固定套设有在连接杆4的外侧，轴承44的外侧通过焊接固定套设有第二链轮43，第一转杆28的一端通过焊接固定安装有第一链轮41，第一链轮41与第二链轮43上啮合有同一个链条42，当第一转杆28转动时，第一链轮41可以通过链条42带动第二链轮43转动，第二链轮43的底部通过焊接固定连接有对称的两个刮板，两个刮板均与第二滤板3相配合。
17.参照图6，第三空槽36的两侧内壁均开设有第八通孔，两个第八通孔内均转动安装有第二矩形杆37，两个第二矩形杆37的一端均固定安装有第六伞齿轮35，两个l型支板16上均开设有第九通孔，两个第九通孔内均转动安装有第三转杆38，两个第三转杆38的一端均开设有第二矩形槽，两个第二矩形杆37分别滑动安装在两个第二矩形槽内，两个第三转杆38的一端均通过焊接固定安装有第七伞齿轮39，两个第七伞齿轮39分别与两个第八伞齿轮40啮合，当两个第三转杆38转动时，两个第七伞齿轮39可以分别带动两个第八伞齿轮40转动。
18.参照图7，支柱27、连接筒15的底部和安装板7上均开设有第六通孔，第六通孔与第四空槽30相通，三个第六通孔内转动安装有同一个第一转杆28，第一转杆28的外侧通过焊接固定套设有涡轮29和第三伞齿轮31，第四空槽30的一侧内壁开设有第七通孔，第七通孔内转动安装有第二转杆33，第二转杆33的两端分别通过焊接固定安装有第四伞齿轮32和第五伞齿轮34，第四伞齿轮32与第三伞齿轮31啮合，当第一转杆28转动时，第三伞齿轮31可以带动第四伞齿轮32转动，第五伞齿轮34与两个第六伞齿轮35啮合。
19.本实施例中，在使用时，将筒体1预埋至园林绿化地底，通过第一滤板2和第二滤板3的设置，筒体1在对雨水进行收集的过程中，第一滤板2和第二滤板3可以对雨水中的杂质进行拦截，当需要对园林绿化进行喷灌时，开启电机10，电机10带动螺杆11转动，螺杆11带
动连接杆4竖直向上移动，连接杆4带动第二滤板3、第一滤板2和安装板7竖直向上移动，同时通过第一矩形杆22与第一矩形槽相配合的设置，螺杆11可以带动第一矩形杆22转动，第一矩形杆22带动第一伞齿轮24转动，第一伞齿轮24带动第二伞齿轮25转动，第二伞齿轮25带动双向丝杆26转动，双向丝杆26带动两个l型支板16相互远离，两个l型支板16分别带动两个第二水管17和两个喷头18相互远离，进而可以将两个喷头18展开，然后开启增压泵12，增压泵12可以将筒体1内的水通过软管13、第三水管14、连接筒15、两个第一水管21、两个套管20、两个弯头19和两个第二水管17输送至两个喷头18内，进而两个喷头18可以对园林绿化进行喷灌，同时当水流流经连接筒15内时，水流压力带动涡轮29转动，涡轮29带动第一转杆28转动，第一转杆28带动第三伞齿轮31转动，第三伞齿轮31带动第四伞齿轮32转动，第四伞齿轮32带动第二转杆33转动，第二转杆33带动第五伞齿轮34转动，第五伞齿轮34带动两个第六伞齿轮35转动，两个第六伞齿轮35分别带动两个第二矩形杆37转动，通过两个第二矩形杆37分别与两个第二矩形槽相配合的设置，两个第二矩形杆37分别带动两个第三转杆38转动，两个第三转杆38分别带动两个第七伞齿轮39转动，两个第七伞齿轮39分别带动两个第八伞齿轮40转动，两个第八伞齿轮40分别带动两个第二水管17转动，两个第二水管17分别带动两个喷头18旋转，两个喷头18旋转产生的离心力可以有效增大喷洒范围，进而可以有效提高喷灌效果，同时第一转杆28带动第一链轮41转动，第一链轮41通过链条42带动第二链轮43转动，第二链轮43带动两个刮板旋转，进而两个刮板可以对第二滤板3拦截的杂质进行清理，避免第二滤板3发生堵塞，当喷灌结束时，开启电机10反转，电机10带动螺杆11转动，螺杆11带动连接杆4竖直向下移动，连接杆4带动第二滤板3、第一滤板2和安装板7竖直向下移动，同时通过第一矩形杆22与第一矩形槽相配合的设置，螺杆11可以带动第一矩形杆22转动，第一矩形杆22带动第一伞齿轮24转动，第一伞齿轮24带动第二伞齿轮25转动，第二伞齿轮25带动双向丝杆26转动，双向丝杆26带动两个l型支板16相互靠近，两个l型支板16分别带动两个第二水管17和两个喷头18相互靠近，进而可以对两个喷头18进行收纳，喷头18长期裸露在外发生损坏或堵塞，有效降低了维护频率。
实施例
20.本实施例与实施例一的区别在于：连接杆4的外侧固定安装有对称的两个密封挡板，两个密封挡板分别与两个喷头18相配合，当两个喷头18收纳至筒体1内时，两个密封挡板分别分别与两个喷头18进行遮挡防护，避免手机雨水过程中，雨水中的细小杂质堵塞两个喷头18。
21.以上所述，仅为本发明较佳的具体实施方式，但本发明的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本发明揭露的技术范围内，根据本发明的技术方案及其发明构思加以等同替换或改变，都应涵盖在本发明的保护范围之内。
