1.本发明涉及免疫细胞储存领域，特别涉及一种用于免疫细胞的低温储存装置。


背景技术：

2.免疫细胞是指参与免疫应答或与免疫应答相关的细胞，在人体中各种免疫细胞担任着重要的角色，免疫细胞在储存中需要进行低温储存，以保证免疫细胞能够长期储存，保证后续使用后，能够有效使用。
3.中国专利文献cn215809548u，公开了一种用于免疫细胞的低温储存装置，包括箱体、液氨制冷组件、自动升降组件、收纳箱、四个弧形夹板、多个第一弹簧、四个橡胶垫、限位机构和自动照亮机构，所述液氮制冷组件设置在箱体内，所述液氛制冷组件包括： 腔体、液压泵输液管和液位传感器，所述腔体开设在箱体上所述液压泵固定安装在箱体的顶部，该免疫细胞的低温储存装置使用方便，能自动升降试管，方便拿取试管，其设有消毒机构，具有加固密封效果的优点。但在实际使用的过程中，免疫细胞需要将其置于液氮低温条件（-196℃）下储存，打开顶盖的过程中外界空气会与其内部有接触的机会，导致冷空气泄漏会影响免疫细胞的储存效果。
4.因此，鉴于上述问题需提供一种完全不会与外界空气可以接触，储存质量高的用于免疫细胞的低温储存装置。


技术实现要素：

5.本发明的主要目的在于提供一种用于免疫细胞的低温储存装置，可以有效解决现有的免疫细胞的低温储存装置储存效果不足的问题。
6.为实现上述目的，本发明采取的技术方案为：一种用于免疫细胞的低温储存装置，包括冷藏柜，所述冷藏柜的前端的左部设有柜门，所述冷藏柜的内部腔体的前部固定安装有多个阵列分布的收纳器，每个收纳器的内部设有一个试管，每个所述收纳器的内部试管的周围设有多组圆周阵列的流通机构，每组流通机构包括多个线性阵列的流通机构，每个所述收纳器的内部腔体的后部均设有一个自锁机构；所述流通机构包括v形块，所述v形块的前部的分支末端设有一个左右贯穿的转动杆，所述v形块后部的分支末端固定连接有一个弧形挡板，所述弧形挡板靠近试管的一侧的边缘设有密封圈二。
7.优选的，所述收纳器包括方形板，所述方形板的中部开设有放置孔，所述放置孔的内壁的后部设有密封环，所述方形板的后端固定连接有网状限位栏，所述方形板的后端还固定连接有套筒，所述网状限位栏位于套筒的内部，所述网状限位栏有多个直杆和多个圆形杆组成，且所述网状限位栏的多个直杆后端向套筒弯曲并与套筒的内壁固定连接，所述套筒的外壁对应每个流通机构的位置开设有一个透气孔，每个所述透气孔的外侧边缘设有密封圈一，所述密封圈一的轮廓与密封圈二的轮廓对应。
8.优选的，所述转动杆穿过透气孔的内壁，且所述转动杆与透气孔转动连接，且所述转动杆与透气孔的连接处内部设有扭簧一。
9.优选的，每个v形块均穿过网状限位栏的两个直杆和两个圆形杆之间的空隙，且初始状态时所述v形块的两个分支交界处位于网状限位栏的内部。
10.优选的，所述自锁机构包括圆形板一，所述圆形板一的后端与套筒的内部腔体的后端固定连接，所述圆形板一的前端固定连接有定位块，所述圆形板一的前端还固定连接有弹簧，所述定位块位于弹簧的内部，所述定位块的前端固定连接有挡块，所述挡块的前端固定连接有橡胶垫，所述挡块的外壁开设有多个固定槽，多个所述固定槽的内部均转动连接有一个卡扣，所述挡块的后端固定连接有圆形板二，所述圆形板二位于弹簧的内部，所述圆形板二的中部转动连接有连接杆，所述连接杆的后端靠近定位块的一侧设有限位杆。
11.优选的，所述卡扣包括连接块，所述连接块靠近挡块的固定槽的一端开设有转动孔，所述转动孔的内壁与挡块的固定槽转动连接，且所述转动孔的内壁与挡块的固定槽的连接处内部设有扭簧二，所述连接块的前端固定连接有三角形块，所述三角形块的前端固定连接有l形块。
12.优选的，所述挡块的外壁与套筒的内壁滑动连接，每个卡扣均穿过网状限位栏的两个直杆和两个圆形杆之间的空隙，且初始状态时所述三角形块靠近橡胶垫一侧的角位于网状限位栏的内部。
13.优选的，所述定位块呈梯形，所述圆形板二与连接杆的连接处内部设有扭簧三，且初始状态时所述限位杆与定位块的斜边的中点相切。
14.优选的，所述定位块的中部开设有限位槽，所述限位槽将定位块分隔为限位块一和限位块二前后两个部分，所述定位块远离连接杆的一侧固定连接有一个固定块。
15.优选的，所述限位槽由滑槽一、滑槽二、滑槽三、滑槽四组成，且所述滑槽一、滑槽二、滑槽三、滑槽四相通，所述滑槽一呈梯形，所述滑槽二呈矩形，所述滑槽二的一侧与滑槽一的斜边接触，所述滑槽三呈平行四边形，且所述滑槽三位于滑槽二的上端，所述滑槽四呈梯形，所述滑槽四位于滑槽三的上端并与滑槽三相通，所述滑槽四的斜边与定位块的上方侧边相通。
16.与现有技术相比，本发明具有如下有益效果：本用于免疫细胞的低温储存装置，工作时，工作人员将试管推入网状限位栏中，会向外推开多个v形块，使冷藏柜内的冷空气会从透气孔进入套筒的内腔，因为密封环会紧贴试管的外壁，所以套筒的内腔和冷藏柜的内腔会形成一个互通的密闭空间，达到存放免疫细胞时可以有效防止冷空气泄漏的目的；在工作人员取出试管的过程中，密封圈一会转动至初始位置与密封圈二接触，将套筒的内腔与冷藏柜的内腔完全隔绝，达到取出免疫细胞时可以有效防止冷空气泄漏的目的，使试管取放的过程中冷藏柜内腔的冷空气完全不会外界空气接触，提高了免疫细胞的低温储存效果。本用于免疫细胞的低温储存装置，工作人员存放免疫细胞时，将试管推至套筒后端，使卡扣卡住试管的后端，并通过限位槽的特殊轮廓钩住限位杆，达到锁定试管存放的目的；工作人员取出免疫细胞时，需按压一次试管，通过限位槽的特殊轮廓使限位杆滑出定位块，让卡扣松开试管，达到松开试管取出的目的，使本装置中的免疫细胞便于取放，提高了工作人员存取免疫细胞的工作效率。
附图说明

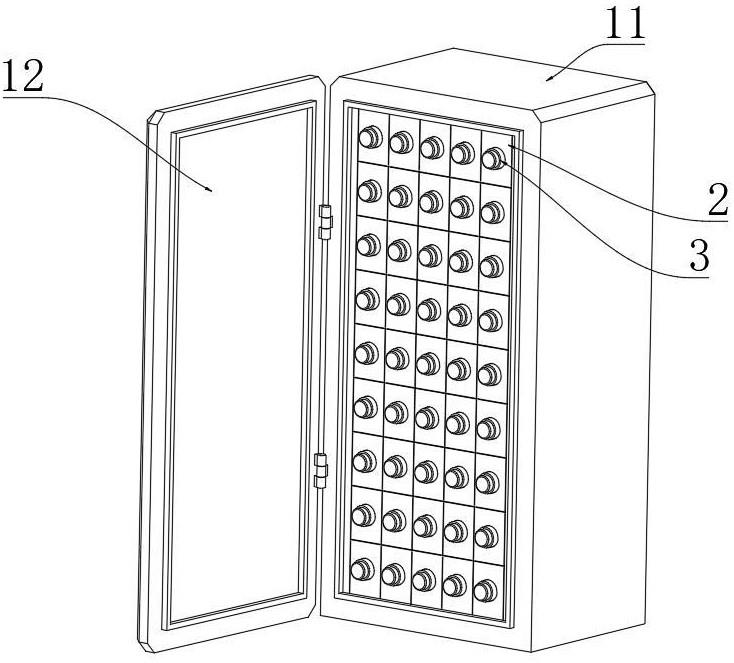

17.图1为本发明的整体的结构示意图；图2为本发明的收纳器的非工作状态的结构示意图；图3为本发明的收纳器的非工作状态的内部结构示意图；图4为本发明的图3中a处放大的结构示意图；图5为本发明的收纳器的工作状态的结构示意图；图6为本发明的图5中b处放大的结构示意图；图7为本发明的收纳器的工作状态的内部结构示意图；图8为本发明的流通机构的结构示意图；图9为本发明的自锁机构前侧的结构示意图；图10为本发明的自锁机构后侧的结构示意图；图11为本发明的卡扣的结构示意图；图12为本发明的限位杆与限位槽非工作状态的位置关系示意图；图13为本发明的限位杆与限位槽工作状态的位置关系示意图。
18.图中：2、收纳器；3、试管；4、流通机构；5、自锁机构；11、冷藏柜；12、柜门；21、方形板；22、套筒；23、密封环；24、密封圈一；25、透气孔；26、放置孔；27、网状限位栏；41、v形块；42、弧形挡板；43、密封圈二；44、转动杆；51、挡块；52、橡胶垫；53、卡扣；531、l形块；532、三角形块；533、连接块；534、转动孔；54、弹簧；55、圆形板一；56、圆形板二；571、连接杆；572、限位杆；58、定位块；581、限位块一；582、限位块二；59、限位槽；591、滑槽一；592、滑槽二；593、滑槽三；594、滑槽四。
实施方式
19.为使本发明实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施方式，进一步阐述本发明。
实施例
20.如图1-3所示，本实施例公开了一种用于免疫细胞的低温储存装置，包括冷藏柜11，冷藏柜11的内部腔体的后部设有液氮罐，使冷藏柜11的内部腔体内的温度处于低温状态，用于低温储存免疫细胞，冷藏柜11的前端的左部设有柜门12，冷藏柜11和柜门12直接设有一圈密封条，关上柜门12可进一步将保持本装置内部温度稳定，冷藏柜11的内部腔体的前部固定安装有多个阵列分布的收纳器2，每个收纳器2的内部设有一个试管3，试管3内装有需要储存的免疫细胞，每个收纳器2的内部试管3的周围设有多组圆周阵列的流通机构4，每组流通机构4包括多个线性阵列的流通机构4，流通机构4用于隔离套筒22的内腔和冷藏柜11的内腔，防止取放试管3时冷气泄漏，使温度变化影响免疫细胞的储存效果，每个收纳器2的内部腔体的后部均设有一个自锁机构5，用于试管3放入收纳器2时锁定，便于取放。
21.进一步的，如图2-6所示，收纳器2包括方形板21，方形板21的中部开设有放置孔26，放置孔26的内壁的后部设有密封环23，密封环23的直径略小于试管3，将试管3放入收纳器2中时密封环23的弹性会使其紧贴试管3，防止打开柜门12时外界与套筒22的内腔流通，防止冷气泄漏，方形板21的后端固定连接有网状限位栏27，方形板21的后端还固定连接有
套筒22，网状限位栏27位于套筒22的内部，网状限位栏27有多个直杆和多个圆形杆组成，网状限位栏27的圆形杆内径等于试管3的内径，可导向试管3的位置并防止晃动，且网状限位栏27的多个直杆后端向套筒22弯曲并与套筒22的内壁固定连接，用于固定位置，套筒22的外壁对应每个流通机构4的位置开设有一个透气孔25，每个透气孔25的外侧边缘设有密封圈一24，密封圈一24的轮廓与密封圈二43的轮廓对应，非工作状态时密封圈一24与密封圈二43紧贴可将套筒22的内腔和冷藏柜11的内腔隔绝。
22.为了非工作状态时可将套筒22的内腔和冷藏柜11的内腔有效隔绝，工作状态时可让套筒22的内腔和冷藏柜11的内腔流通，如图3-8所示，流通机构4包括v形块41，v形块41的前部的分支末端设有一个左右贯穿的转动杆44，v形块41后部的分支末端固定连接有一个弧形挡板42，弧形挡板42的尺寸大于透气孔25，可对透气孔25进行阻挡，弧形挡板42靠近试管3的一侧的边缘设有密封圈二43，与密封圈一24配合隔绝冷气，转动杆44穿过透气孔25的内壁，且转动杆44与透气孔25转动连接，且转动杆44与透气孔25的连接处内部设有扭簧一，初始状态时v形块41的两个分支交界处位于网状限位栏27的内部，每个v形块41均穿过网状限位栏27的两个直杆和两个圆形杆之间的空隙，因此在试管3推入网状限位栏27中的过程中，多个v形块41会被逐个向外推开，此时流通机构4会绕着转动杆44转动，使弧形挡板42打开，冷藏柜11内的冷空气就会从透气孔25进入套筒22的内腔。
23.因此，本实施例的具体实施方式为：工作时，工作人员将试管3推入网状限位栏27中，在此过程中，多个v形块41逐个被向外推开，v形块41会绕着转动杆44转动，使弧形挡板42打开，导致冷藏柜11内的冷空气会从透气孔25进入套筒22的内腔，且密封环23会紧贴试管3的外壁，使套筒22的内腔和冷藏柜11的内腔形成一个互通的密闭空间，达到有效防止冷空气泄漏的目的；当取出试管3的过程中，多个流通机构4会逐个受转动杆44内部的扭簧一回弹力，转动至初始位置，此过程中冷藏柜11的内腔的冷空气完全不会与外界空气接触。
实施例
24.本实施例在实施例一的基础上对自锁机构5进行进一步的改进，以便于试管3完全放入套筒22后，可自动锁紧或松开，方便工作人员取放，如图9-10所示，自锁机构5包括圆形板一55，圆形板一55的后端与套筒22的内部腔体的后端固定连接，圆形板一55的前端固定连接有定位块58，圆形板一55的前端还固定连接有弹簧54，定位块58位于弹簧54的内部，定位块58的前端固定连接有挡块51，挡块51的前端固定连接有橡胶垫52，给试管3提供一定的弹力用于保护，当试管3推至套筒22的内腔后端时会通过挡块51给弹簧54施加一个压力，压缩弹簧54使挡块51和圆形板二56向后压紧缩小圆形板一55与挡块51的间距，而弹簧54会在两者之间提供一个回推力，挡块51的外壁开设有多个固定槽，多个固定槽的内部均转动连接有一个卡扣53，当试管3推至套筒22的内腔后端时卡扣53会支撑并卡紧试管3，挡块51的后端固定连接有圆形板二56，圆形板二56位于弹簧54的内部，圆形板二56的中部转动连接有连接杆571，连接杆571的后端靠近定位块58的一侧设有限位杆572。
25.为了让卡扣53卡住试管3的后端，如图11所示，卡扣53包括连接块533，连接块533靠近挡块51的固定槽的一端开设有转动孔534，转动孔534的内壁与挡块51的固定槽转动连接，且转动孔534的内壁与挡块51的固定槽的连接处内部设有扭簧二，连接块533的前端固定连接有三角形块532，三角形块532的前端固定连接有l形块531，l形块531较长的部分与
三角形块532前端的侧边垂直，当试管3推至套筒22后端的过程中，试管3的后端接触三角形块532，推动三角形块532前端的侧边，直至l形块531较短的部分与试管3的外壁后部接触，扭簧二的回弹力会使卡扣53卡住试管3的后端，且初始状态时三角形块532靠近橡胶垫52一侧的角位于网状限位栏27的内部，挡块51的外壁与套筒22的内壁滑动连接，每个卡扣53均穿过网状限位栏27的两个直杆和两个圆形杆之间的空隙。
26.为了让试管3在完全放入套筒22后，可自动锁紧或松开，如图12-13所示，定位块58呈梯形，圆形板二56与连接杆571的连接处内部设有扭簧三，且初始状态时限位杆572与定位块58的斜边的中点相切，当连接杆571向上或向下偏移时，会受到扭簧三向中间偏移的扭力，定位块58的中部开设有限位槽59，限位槽59将定位块58分隔为限位块一581和限位块二582前后两个部分，定位块58远离连接杆571的一侧固定连接有一个固定块，用于固定限位块二582。
27.进一步的，如图12-13所示，限位槽59由滑槽一591、滑槽二592、滑槽三593、滑槽四594组成，且滑槽一591、滑槽二592、滑槽三593、滑槽四594相通，滑槽一591呈梯形，滑槽二592呈矩形，滑槽二592的一侧与滑槽一591的斜边接触，滑槽三593呈平行四边形，且滑槽三593位于滑槽二592的上端，滑槽四594呈梯形，且滑槽三593和滑槽四594之间的夹角位于限位槽59的下部（即滑槽四594的长度大于滑槽一591、滑槽二592、滑槽三593的长度总和），滑槽四594位于滑槽三593的上端并与滑槽三593相通，滑槽四594的斜边与定位块58的上方侧边相通，当圆形板二56受力向后推动时，连接杆571和限位杆572会受圆形板二56向后推的推力沿着定位块58的斜边向下转动并移动，当限位杆572经过定位块58的短边时，会受扭簧三的回弹力使其向上偏移至滑槽一591内，当松开推力时，圆形板二56会受弹簧54的回弹力向前回推，直至限位杆572钩在滑槽二592和滑槽三593的夹角处（如图13）；当圆形板二56再次受力向后推动时，限位杆572会受扭簧三的回弹力使其向上偏移顶住滑槽三593和滑槽四594的夹角，再次松开圆形板二56会使限位杆572顺着滑槽四594的轮廓拉出滑槽四594，并在扭簧三的回弹力下回到初始位置。
28.因此，本实施例的具体实施方式为：工作时，工作人员将试管3推至套筒22后端的过程中，试管3的后端接触三角形块532，推动三角形块532前端的侧边，直至l形块531较短的部分与试管3的外壁后部接触，扭簧二的回弹力会使卡扣53卡住试管3的后端，与此同时挡块51会受力向后推动圆形板二56，连接杆571和限位杆572会受圆形板二56向后推的推力沿着定位块58的斜边向下转动并移动，当限位杆572经过定位块58的短边时，会受扭簧三的回弹力使其向上偏移至滑槽一591内，当松开推力时，圆形板二56会受弹簧54的回弹力向前回推，直至限位杆572钩在滑槽二592和滑槽三593的夹角处如图13卡住，达到锁定试管3的效果，此时试管3处于储存状态；当工作人员储存结束需要取出试管3时，只需再次向后推动试管3，从而推动挡块51，限位杆572会受扭簧三的回弹力使其向上偏移顶住滑槽三593和滑槽四594的夹角，再次松开圆形板二56会使限位杆572顺着滑槽四594的轮廓拉出滑槽四594，并在扭簧三的回弹力下回到初始位置，同时弹簧54会将挡块51回推至初始位置，由此将多个卡扣53向前推动松开，达到取出的效果，然后工作人员即可拔出试管3。
29.以上显示和描述了本发明的基本原理和主要特征和本发明的优点。本行业的技术人员应该了解，本发明不受上述实施例的限制，上述实施例和说明书中描述的只是说明本发明的原理，在不脱离本发明精神和范围的前提下，本发明还会有各种变化和改进，这些变
化和改进都落入要求保护的本发明范围内。本发明要求保护范围由所附的权利要求书及其等效物界定。
