1.本发明涉及一种固定装置，尤其涉及一种火龙果种植浅栽固定装置。


背景技术：

2.火龙果是仙人掌科、属于量天尺的栽培品种，火龙果是攀援肉质灌木，因此在种植火龙果时需要对其进行搭架支撑，以此来使火龙果树茎进行更好的生长。
3.专利公开号为cn210094129u的专利，公开了一种火龙果种植架，涉及水果种植技术领域。该火龙果种植架装置，包括立柱，立柱的底部插接有中心圆柱杆部，中心圆柱杆部的外部固定安装有y形固定底座，y形固定底座的三个端部均固定安装有圆柱杆部，圆柱杆部的底部固定安装有圆锥部，还设置有活动弧杆、一号橡胶套、罗盘架、y形支架等。上述专利在使用时，需要人工手动将火龙果的根部削掉一部分，才能完成后续的种植工作，但是，人工削掉火龙果根部的操作比较费时费力，效率较低。


技术实现要素：

4.为了克服人们在使用现有的火龙果种植架时，需要手动将火龙果的根部削掉一部分，导致费时费力，效率较低的缺点，提供一种能够自动削掉火龙果部分根部的火龙果种植浅栽固定装置。
5.本发明通过以下技术途径实现：
6.一种火龙果种植浅栽固定装置，包括有装土框、滑块、第一转杆和固定块，滑块滑动式安装在装土框的左右两侧并可以上下滑动，滑块上侧之间转动式连接有第一转杆，至少两个固定块间隔安装在第一转杆上，还包括有u形杆、圆筒、固定带、扭簧、拉动组件、复位组件和裁剪组件，固定块顶部后侧中间均转动式连接有u形杆，u形杆左部的上下两侧均转动式连接有圆筒，固定带均缠绕在圆筒上，以用于将火龙果植株进行固定，固定带的一端均与相邻的圆筒连接，固定带的另一端均与相邻的固定块连接，圆筒顶部与相邻的u形杆之间均连接有扭簧，最右侧的固定块上设有拉动组件，滑块之间设有复位组件，装土框上设有用于裁剪火龙果植株的裁剪组件。
7.进一步说明，右侧的滑块前侧下部开有齿。
8.进一步说明，拉动组件包括有第一支撑块、滑动架和插销，第一支撑块安装在最右侧的固定块上，滑动架滑动式安装在第一支撑块上并可以左右滑动，u形杆均与滑动架滑动接触，插销滑动式安装在第一支撑块上并可以上下滑动，以将滑动后的滑动架卡住。
9.进一步说明，复位组件包括有第一活动架、固定板、连接杆、第二转杆、第一弹簧和触碰架，右侧的滑块左侧中部滑动式连接有触碰架，触碰架左侧后部滑动式连接有第一活动架，滑块相互靠近的一侧之间滑动式连接有固定板，固定块后侧下部之间连接有连接杆，连接杆上间隔转动式连接有第二转杆，第二转杆后侧均滑动式贯穿固定板后与第一活动架连接，第二转杆与固定板之间均连接有第一弹簧，第一弹簧均绕在相邻的第二转杆上。
10.进一步说明，裁剪组件包括有固定架、l形活动块、第二弹簧、电动推杆、第二活动
架、触碰块、接触架、半圆刀片、长板和滑动条，固定架安装在装土框上，l形活动块滑动式安装在固定架上并可以上下滑动，l形活动块底部与固定架之间连接有第二弹簧，电动推杆安装在l形活动块上，电动推杆的伸缩杆上连接有第二活动架，滑动条滑动式安装在第二活动架上并可以前后滑动，滑动条上连接有触碰块，最左侧的固定块转动时会与触碰块接触，触碰块向后移动时会与固定板接触，滑动条底部前侧间隔连接有接触架，第二活动架前侧间隔转动式连接有四组半圆刀片，每组半圆刀片的数量为二，半圆刀片底部均连接有长板，长板均与第二活动架转动式连接，接触架均与相邻的两块长板接触。
11.进一步说明，还包括有用于支撑火龙果植株的支撑组件，支撑组件包括有第二支撑块、l形支撑板和涡卷弹簧，装土框顶部前侧的左右两侧均连接有第二支撑块，第二支撑块之间转动式连接有l形支撑板，第二支撑块与l形支撑板之间均连接有涡卷弹簧。
12.进一步说明，还包括有用于使滑块移动的摇动组件，摇动组件包括有第三转杆、齿轮和手柄，第三转杆转动式安装在装土框上，第三转杆上连接有齿轮，齿轮与右侧滑块上开的齿啮合，第三转杆上连接有手柄。
13.进一步说明，还包括有用于固定触碰架的固定组件，固定组件包括有橡胶长条块、楔形块和拉环，橡胶长条块安装在右侧的滑块上，橡胶长条块左侧连接有楔形块，触碰架向后移动时会与楔形块接触，橡胶长条块右侧连接有拉环。
14.本发明的有益效果为：
15.1、本发明的半圆刀片往相互靠近的一侧转动，能够使半圆刀片自动对火龙果植株上的部分根部进行裁剪，然后半圆刀片往下运动能将裁剪后的火龙果植株根部向下刮落，无需人工操作，从而能节省人们的时间，提高工作效率。
16.2、本发明通过将火龙果植株呈倾斜状态贴紧靠至在固定块上，再通过固定带将固定块上的火龙果植株固定住，能够对种植在泥土中的火龙果植株进行固定，从而利于火龙果植株进行生长，防止火龙果植株发生倾倒。
17.3、本发明通过将火龙果植株放置在l形支撑板上进行操作，能够方便人们对火龙果植株进行放置。
18.4、本发明通过在橡胶长条块、楔形块和拉环的作用下，能够使楔形块卡住触碰架，从而使人们在后续操作时无需手动拉住触碰架，进而方便人们操作。
附图说明

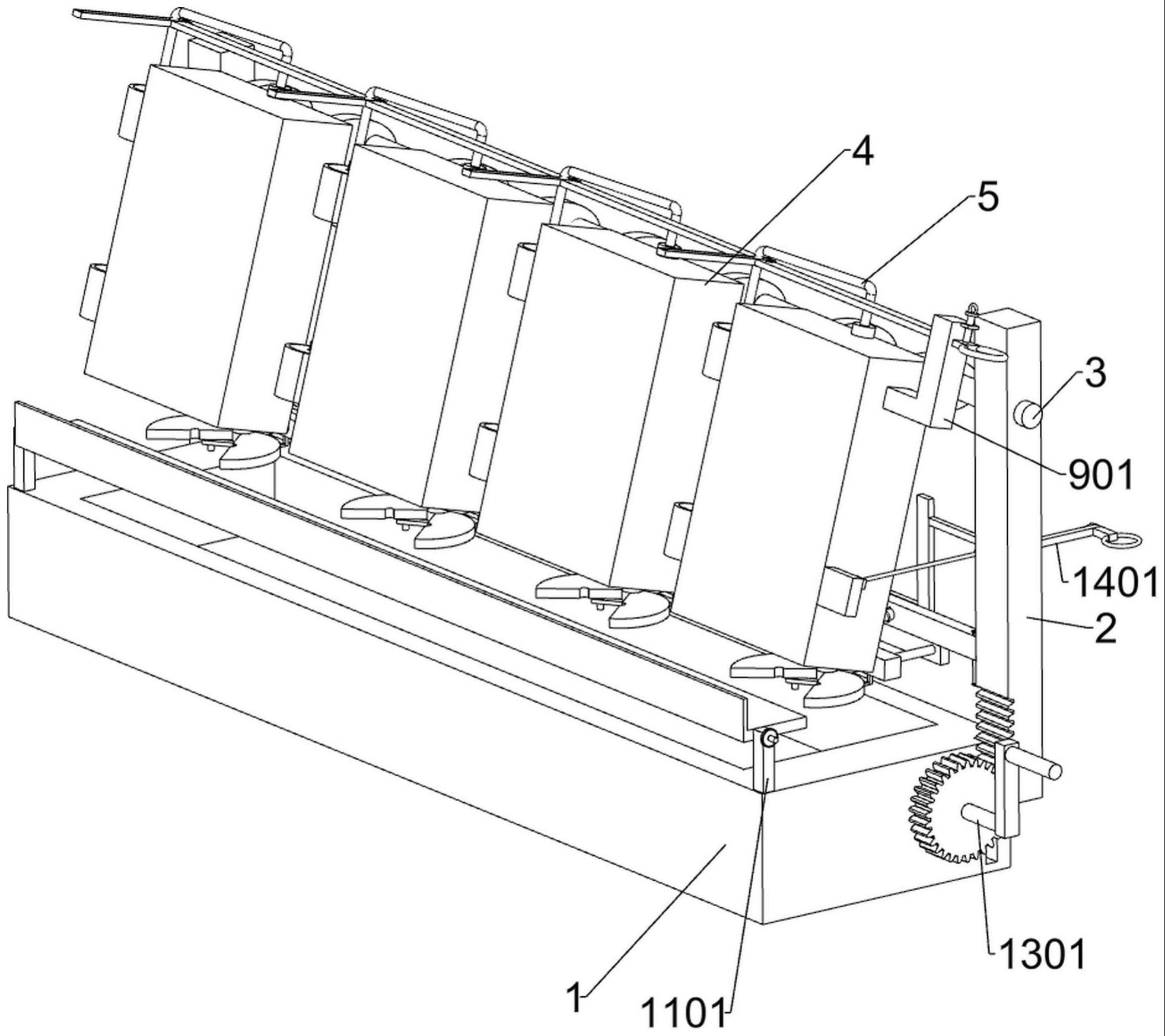

19.图1为本发明的立体结构示意图。
20.图2为本发明拉动组件的立体结构示意图。
21.图3为本发明的a部分放大结构示意图。
22.图4为本发明第一活动架和触碰架的立体结构示意图。
23.图5为本发明复位组件的立体结构示意图。
24.图6为本发明裁剪组件的第一种部分立体结构示意图。
25.图7为本发明裁剪组件的第二种部分立体结构示意图。
26.图8为本发明的b部分放大结构示意图。
27.图9为本发明支撑组件的立体结构示意图。
28.图10为本发明摇动组件的立体结构示意图。
29.图11为本发明固定组件的立体结构示意图。
30.附图中的标记：1：装土框，2：滑块，3：第一转杆，4：固定块，5：u形杆，6：圆筒，7：固定带，8：扭簧，901：第一支撑块，902：滑动架，903：插销，1001：第一活动架，1002：固定板，1003：连接杆，1004：第二转杆，1005：第一弹簧，1006：触碰架，1101：第二支撑块，1102：l形支撑板，1103：涡卷弹簧，1201：固定架，1202：l形活动块，1203：第二弹簧，1204：电动推杆，1205：第二活动架，1206：触碰块，1207：接触架，1208：半圆刀片，1209：长板，1210：滑动条，1301：第三转杆，1302：齿轮，1303：手柄，1401：橡胶长条块，1402：楔形块，1403：拉环。
具体实施方式
31.现在将参照附图在下文中更全面地描述本发明，在附图中示出了本发明当前优选的实施方式。然而，本发明可以以许多不同的形式实施，并且不应被解释为限于本文所阐述的实施方式；而是为了透彻性和完整性而提供这些实施方式，并且这些实施方式将本发明的范围充分地传达给技术人员。
32.实施例1
33.一种火龙果种植浅栽固定装置，如图1-图8所示，包括有装土框1、滑块2、第一转杆3、固定块4、u形杆5、圆筒6、固定带7、扭簧8、拉动组件、复位组件和裁剪组件，装土框1左右两侧的后侧均滑动式连接有滑块2，右侧的滑块2前侧下部开有齿，两个滑块2上侧之间转动式连接有第一转杆3，第一转杆3上间隔连接有四个固定块4，四个固定块4顶部后侧中间均转动式连接有u形杆5，四根u形杆5左部的上下两侧均转动式连接有圆筒6，八个圆筒6上均缠绕有固定带7，八根固定带7的一端均与相邻的圆筒6连接，八根固定带7的另一端均与相邻的固定块4连接，八个圆筒6顶部与相邻的u形杆5之间均连接有扭簧8，最右侧的固定块4上设有拉动组件，滑块2之间设有复位组件，装土框1上设有裁剪组件。
34.如图1和图2所示，拉动组件包括有第一支撑块901、滑动架902和插销903，最右侧的固定块4右侧上部连接有第一支撑块901，第一支撑块901上侧滑动式连接有滑动架902，通过拉动滑动架902移动，能够使固定带7将固定块4上的火龙果植株固定住，四根u形杆5左部上侧均与滑动架902滑动接触，第一支撑块901右侧上部滑动式连接有插销903。
35.如图4和图5所示，复位组件包括有第一活动架1001、固定板1002、连接杆1003、第二转杆1004、第一弹簧1005和触碰架1006，右侧的滑块2左侧中部滑动式连接有触碰架1006，右下侧的圆筒6在围绕着固定块4转动后会与触碰架1006接触，触碰架1006左侧后部滑动式连接有第一活动架1001，两个滑块2相互靠近的一侧之间滑动式连接有固定板1002，四个固定块4后侧下部之间连接有连接杆1003，连接杆1003上间隔转动式连接有四根第二转杆1004，四根第二转杆1004后侧均滑动式贯穿固定板1002后与第一活动架1001连接，四根第二转杆1004与固定板1002前侧之间均连接有第一弹簧1005，四个第一弹簧1005均绕在相邻的第二转杆1004上。
36.如图6、图7和图8所示，裁剪组件包括有固定架1201、l形活动块1202、第二弹簧1203、电动推杆1204、第二活动架1205、触碰块1206、接触架1207、半圆刀片1208、长板1209和滑动条1210，装土框1后侧左部焊接有固定架1201，固定架1201上侧滑动式连接有l形活动块1202，l形活动块1202底部与固定架1201之间连接有第二弹簧1203，l形活动块1202上侧栓接有电动推杆1204，电动推杆1204的伸缩杆上连接有第二活动架1205，第二活动架
1205上滑动式连接有滑动条1210，滑动条1210顶部左侧连接有触碰块1206，最左侧的固定块4转动时会与触碰块1206接触，触碰块1206向后移动时会与固定板1002接触，滑动条1210底部前侧间隔连接有四个接触架1207，第二活动架1205前侧间隔转动式连接有四组半圆刀片1208，每组半圆刀片1208的数量为二，通过半圆刀片1208转动至与固定块4上的火龙果植株接触时，能够对火龙果植株上的部分根部进行裁剪，八块半圆刀片1208底部均连接有长板1209，八块长板1209后侧均与第二活动架1205转动式连接，四个接触架1207均与相邻的两块长板1209接触。
37.当人们需要使用该火龙果种植浅栽固定装置时，首先将泥土倒入至装土框1内，然后将火龙果植株呈倾斜状态贴紧靠至在固定块4上，再将滑动架902向右拉动，使滑动架902带动u形杆5和圆筒6围绕着固定块4进行转动，从而使固定带7展开，进而使固定带7将固定块4上的火龙果植株固定住，期间固定带7会拉动圆筒6进行转动，使圆筒6同时进行自转，扭簧8发生形变，当右下侧的圆筒6与触碰架1006接触时，右下侧的圆筒6会挤压触碰架1006向后移动，从而带动第一活动架1001和第二转杆1004向后移动，第一弹簧1005压缩，使第二转杆1004拉动连接杆1003向后进行摆动，从而带动固定块4向后进行摆动，使固定块4上固定的火龙果植株慢慢转动至呈垂直状态，同时，连接杆1003会拉动第二转杆1004向下移动，从而带动固定板1002和第一活动架1001向下移动，以克服固定块4转动时的角度变化，当最左侧的固定块4转动至与触碰块1206接触时，会挤压触碰块1206向后移动，从而带动滑动条1210和接触架1207向后移动，使接触架1207挤压长板1209转动，从而带动半圆刀片1208往相互靠近的一侧转动，当半圆刀片1208转动至与固定块4上的火龙果植株接触时，半圆刀片1208会对火龙果植株上的部分根部进行裁剪，当触碰块1206与固定板1002接触时，固定板1002会挤压触碰块1206向下移动，从而带动滑动条1210、第二活动架1205、半圆刀片1208、电动推杆1204和l形活动块1202向下移动，第二弹簧1203压缩，使半圆刀片1208将裁剪完的火龙果植株的部分根部向下刮落，然后往下推动插销903，使插销903卡住滑动架902，然后等待火龙果植株晾干，再通过电动推杆1204控制第二活动架1205向后移动，从而带动半圆刀片1208和长板1209向后移动，使长板1209与接触架1207分离，火龙果植株可将半圆刀片1208挤压反转打开，然后半圆刀片1208继续往后运动会远离火龙果植株底部，之后按动滑块2向下移动，使第一转杆3、固定块4和晾干后的火龙果植株向下移动，从而使晾干后的火龙果植株种植在装土框1内的泥土中，然后等待一段时间，期间在固定块4的作用下，能够对种植在泥土中的火龙果植株进行固定，当晾干后的火龙果植株在装土框1内的泥土中种植一段时间后，将触碰架1006拉住，然后将插销903拉起，使插销903松开滑动架902，再推动滑动架902向左移动复位，使滑动架902带动u形杆5和圆筒6围绕着固定块4进行反转复位，期间右下侧的圆筒6会与触碰架1006分离，从而使固定带7松散开，进而使固定带7将固定块4上的火龙果植株松开，此时扭簧8恢复原状，扭簧8带动圆筒6反转复位，使圆筒6带动固定带7反转，从而使固定带7收紧，然后将装土框1内种植的火龙果植株进行移植，当装土框1内种植的火龙果植株全部完成移植后，将插销903插回原位，再拉动滑块2向上移动复位，从而带动第一转杆3和固定块4向上移动复位，然后通过电动推杆1204控制第二活动架1205向前复位移动，从而带动半圆刀片1208和长板1209向前移动复位，再松开触碰架1006，此时第一弹簧1005恢复原状，第一弹簧1005带动第二转杆1004、第一活动架1001和触碰架1006向前移动复位，使第二转杆1004推动连接杆1003进行反转复位，从而带动固定块4进行反转复位，
期间连接杆1003在进行反转复位时，连接杆1003会拉动第二转杆1004向上移动复位，从而带动固定板1002和第一活动架1001向上移动复位，当最左侧的固定块4与触碰块1206分离时，第二弹簧1203恢复原状，第二弹簧1203带动l形活动块1202、电动推杆1204、第二活动架1205、半圆刀片1208、滑动条1210和触碰块1206向上移动复位，然后拉动触碰块1206向前移动复位，使触碰块1206与固定板1002分离，从而带动滑动条1210和接触架1207向前移动复位，使接触架1207挤压长板1209反转复位，从而带动半圆刀片1208反转复位，最后将装土框1内的泥土清理干净即可。
38.实施例2
39.在实施例1的基础之上，如图1和图9所示，还包括有支撑组件，支撑组件包括有第二支撑块1101、l形支撑板1102和涡卷弹簧1103，装土框1顶部前侧的左右两侧均焊接有第二支撑块1101，两块第二支撑块1101上侧之间转动式连接有l形支撑板1102，通过将火龙果植株放置在l形支撑板1102上，能够方便人们进行操作，两块第二支撑块1101与l形支撑板1102之间均连接有涡卷弹簧1103。
40.当人们需要将火龙果植株呈倾斜状态贴紧靠至在固定块4上时，可以将火龙果植株放置在l形支撑板1102上进行操作，从而方便人们对火龙果植株进行放置，当固定块4带动火龙果植株进行转动时，火龙果植株会挤压l形支撑板1102进行转动，涡卷弹簧1103发生形变，当火龙果植株与l形支撑板1102分离时，涡卷弹簧1103恢复原状，涡卷弹簧1103带动l形支撑板1102反转复位。
41.如图1和图10所示，还包括有摇动组件，摇动组件包括有第三转杆1301、齿轮1302和手柄1303，装土框1右侧后部转动式连接有第三转杆1301，第三转杆1301上连接有齿轮1302，齿轮1302与右侧滑块2上开的齿啮合，第三转杆1301右侧连接有手柄1303，通过摇动手柄1303，能够使右侧的滑块2进行移动。
42.当人们需要使滑块2进行向上或向下移动时，可以通过摇动手柄1303进行正转或反转，从而带动第三转杆1301和齿轮1302进行正转或反转，进而使齿轮1302带动右侧的滑块2进行向上或向下移动，当滑块2移动至指定位置后，松开手柄1303即可，从而方便人们将滑块2进行移动。
43.如图1和图11所示，还包括有固定组件，固定组件包括有橡胶长条块1401、楔形块1402和拉环1403，右侧的滑块2后侧中部连接有橡胶长条块1401，橡胶长条块1401左侧后部连接有楔形块1402，通过楔形块1402卡住触碰架1006，能够对触碰架1006进行固定，触碰架1006向后移动时会与楔形块1402接触，橡胶长条块1401右侧后部连接有拉环1403。
44.当触碰架1006向后移动时，触碰架1006会与楔形块1402接触，此时触碰架1006会挤压楔形块1402移动，使挤压楔挤压橡胶长条块1401，从而使橡胶长条块1401发生形变，当触碰架1006越过楔形块1402后，橡胶长条块1401恢复原状，橡胶长条块1401带动楔形块1402移动复位，使楔形块1402卡住触碰架1006，从而使人们在后续操作时无需手动拉住触碰架1006，进而方便人们操作，当人们需要松开触碰架1006时，拉动拉环1403向右移动，使拉环1403拉动橡胶长条块1401和楔形块1402，从而使橡胶长条块1401发生形变，当楔形块1402与触碰架1006分离时，触碰架1006会在第一弹簧1005的弹力作用下进行复位，之后松开拉环1403，使橡胶长条块1401恢复原状，从而使橡胶长条块1401带动楔形块1402复位，进而使橡胶长条块1401带动拉环1403向左移动复位即可。
45.虽然已经参照示例性实施例描述了本发明，但是应理解本发明不限于所公开的示例性实施例。以下权利要求的范围应给予最宽泛的解释，以便涵盖所有的变型以及等同的结构和功能。
