1.本发明属于鼠茅草种植技术领域，尤其涉及一种鼠茅草播种前土地平整装置。


背景技术：

2.鼠茅草可以调节土壤温度，抑制杂草生长，增加土壤养分，提高土壤有机质含量，保持土壤水分。果园种植鼠茅草作为一种优良果园土壤管理制度，在改善果园土壤生态环境、提高果品质量等方面具有重要的作用，对于协调果树生产与环境间的关系、建立高产优质、环境友好的果园生产体系、推动果树产业的清洁生产等方面具有极为重要的应用价值。
3.在鼠茅草种植前，需要对土地进行平整，但现有在鼠茅草种植前多为人工进行土地平整，平整效率低。


技术实现要素：

4.本发明的目的是提供一种鼠茅草播种前土地平整装置，以解决上述现有技术存在的问题。
5.为实现上述目的，本发明提供了如下方案：本发明提供一种鼠茅草播种前土地平整装置，包括车体，所述车体的一端滑动连接有收集机构，所述车体远离所述收集机构的一侧滑动连接有翻土机构，所述翻土机构远离所述收集机构的一侧滑动连接有振捣机构，所述振捣机构包括与所述车体的顶面固接的第一连接板，所述第一连接板上安装有第一驱动部，所述第一驱动部传动连接有振捣部，所述振捣部与所述车体滑动连接，所述第一连接板远离所述翻土机构的一侧固接有喷淋机构，所述喷淋机构与所述第一连接板之间设有压实机构，所述压实机构位于所述车体的底部，所述喷淋机构远离所述第一连接板的一端固接有扶手机构。
6.优选的，所述收集机构包括固接在所述车体顶面的第一连接箱，所述第一连接箱的两端分别伸出至所述车体的外侧，所述第一连接箱内中空，所述第一连接箱内设有第二驱动部，所述第二驱动部对称传动连接有第二连接板，所述第二连接板与所述第一连接箱滑动连接，两个所述第二连接板的底部之间固接有收集箱，所述收集箱远离所述翻土机构的一侧设有第一开口，所述收集箱靠近所述第一开口的底部等间隔固接有多个收集齿。
7.优选的，所述第二驱动部包括对称固接在所述第一连接箱内的第一电机，所述第一电机的输出轴固接有第一齿轮，所述第一齿轮啮合有第二齿轮，所述第二齿轮转动连接有第一连接杆，所述第一连接杆与所述第一连接箱的内壁固接，所述第二连接板靠近所述第二齿轮的一侧设有第一凹槽，所述第一凹槽内设有第一齿条，所述第一齿条与所述第二齿轮啮合。
8.优选的，所述车体上设有第一滑槽，所述翻土机构滑动连接在所述第一滑槽内，所述翻土机构包括滑动连接在所述第一滑槽内的第二连接箱，所述第二连接箱的两侧分别传动连接有第三驱动部，所述第二连接箱的底面转动连接有翻土辊，所述翻土辊安装有若干翻土齿。
9.优选的，所述第三驱动部包括对称固接在所述第一滑槽两侧的第一驱动箱，所述第一驱动箱与所述车体的顶面固接，所述第一驱动箱内中空，所述第一驱动箱靠近所述第二连接箱的一侧设有第二滑槽，所述第二连接箱的两侧分别固接有第一连接块，所述第一连接块和与其相邻的所述第二滑槽滑动连接，所述第一驱动箱内固接有第二电机，所述第二电机的输出轴固接有丝杠的一端，所述丝杠的另一端与所述第一驱动箱的顶面转动连接，所述第一连接块与所述丝杠传动连接。
10.优选的，所述第一驱动部包括固接在所述第一连接板上的第三连接板，所述第三连接板位于所述第一连接板靠近所述喷淋机构的一侧，所述第三连接板上固接有第三电机，所述第三电机的输出轴穿过所述第一连接板并固接有第一连接盘，所述第一连接盘远离所述第一连接板的一端固接有限位柱，所述限位柱传动连接有第二连接块，所述第二连接块传动连接有传动部，所述传动部与所述振捣部固接。
11.优选的，所述传动部包括固接在所述第二连接块底面的第一铰接座，所述第一铰接座上铰接有第二连接杆的一端，所述第二连接杆的另一端铰接有第二铰接座，所述第二铰接座与所述振捣部固接。
12.优选的，车体上设有第三滑槽，所述第三滑槽位于所述第一连接板靠近所述第一连接盘的一侧，所述第三滑槽内滑动连接有所述振捣部，所述振捣部包括与所述第二铰接座固接的第三连接杆，所述第三连接杆的底面固接有振捣板，所述振捣板与所述第三滑槽滑动连接，所述振捣板的底面固接有振捣辊，所述第一连接板靠近所述振捣板的一侧固接有第一连接座，所述第一连接座上设有第四滑槽，所述第三连接杆与所述第四滑槽滑动连接。
13.优选的，所述压实机构包括对称固接在所述车体底面的弹簧伸缩杆，所述弹簧伸缩杆的底面固接有第二连接座，两个所述第二连接座之间转动连接有压实辊。
14.优选的，所述喷淋机构包括固接在所述车体顶面的第一水箱，所述第一水箱的两侧分别连通有第一连接管，所述第一连接管分别穿过所述车体并伸入所述车体的底面，所述第一连接管伸入所述车体底面的一端连通有第二连接管，所述第二连接杆与所述车体的底面固接，所述第二连接管的底面等间隔安装有若干喷头。
15.本发明公开了以下技术效果：在鼠茅草种植前，对土地进行平整时，首先通过收集机构将待平整土地上的杂草进行收集，防止其对后续的翻土、压实造成不良影响，收集完成后，通过翻土机构对土地进行翻土，翻土完成后，翻出的土壤有结块现象，需要通过振捣部将土块打碎，然后通过压实机构将土壤压实，在工作过程中，通过通过喷淋机构持续进行喷雾，降低工作过程中尘土的产生，同时增加土壤中的含水率。本发明能够提高鼠茅草播种前土地平整的效率。
附图说明
16.构成本技术的一部分的附图用来提供对本技术的进一步理解，本技术的示意性实施例及其说明用于解释本技术，并不构成对本技术的不当限定。在附图中：

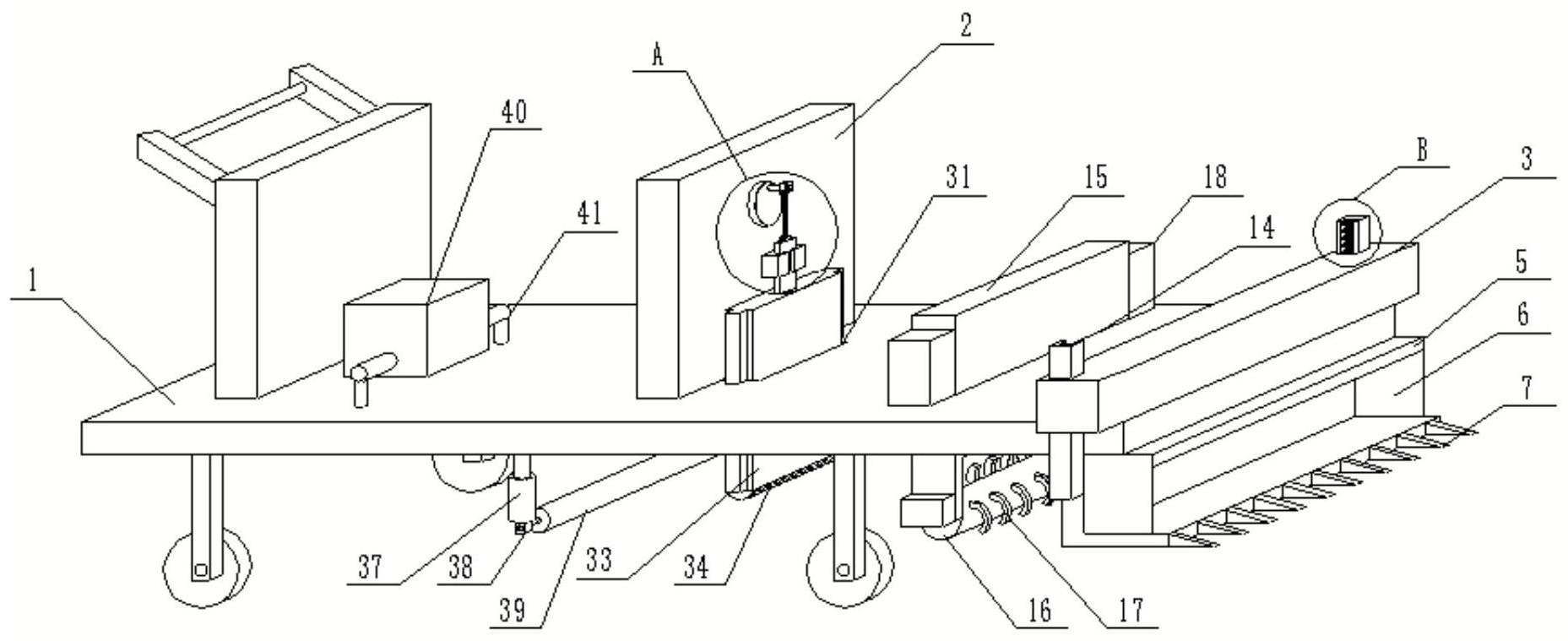

17.图1为本发明的结构示意图；
18.图2为图1中a的局部放大图；
19.图3为图1中b的局部放大图；
20.图4为第一连接箱内的结构示意图；
21.图5为第一驱动箱内的结构示意图；
22.图6为本发明的侧视图。
23.图中：1、车体；2、第一连接板；3、第一连接箱；4、第二连接板；5、收集箱；6、第一开口；7、收集齿；8、第一电机；9、第一齿轮；10、第二齿轮；11、第一连接杆；12、第一凹槽；13、第一齿条；14、第一滑槽；15、第二连接箱；16、翻土辊；17、翻土齿；18、第一驱动箱；19、第二滑槽；20、第一连接块；21、第二电机；22、丝杠；23、第三连接板；24、第三电机；25、第一连接盘；26、限位柱；27、第二连接块；28、第一铰接座；29、第二连接杆；30、第二铰接座；31、第三滑槽；32、第三连接杆；33、振捣板；34、振捣辊；35、第一连接座；36、第四滑槽；37、弹簧伸缩杆；38、第二连接座；39、压实辊；40、第一水箱；41、第一连接管；42、第二连接管；43、喷头。
具体实施方式
24.下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。
25.为使本发明的上述目的、特征和优点能够更加明显易懂，下面结合附图和具体实施方式对本发明作进一步详细的说明。
26.参照图1-6所示，本发明提供一种鼠茅草播种前土地平整装置，包括车体1，车体1的一端滑动连接有收集机构，车体1远离收集机构的一侧滑动连接有翻土机构，翻土机构远离收集机构的一侧滑动连接有振捣机构，振捣机构包括与车体1的顶面固接的第一连接板2，第一连接板2上安装有第一驱动部，第一驱动部传动连接有振捣部，振捣部与车体1滑动连接，第一连接板2远离翻土机构的一侧固接有喷淋机构，喷淋机构与第一连接板2之间设有压实机构，压实机构位于车体1的底部，喷淋机构远离第一连接板2的一端固接有扶手机构。
27.在鼠茅草种植前，对土地进行平整时，首先通过收集机构将待平整土地上的杂草进行收集，防止其对后续的翻土、压实造成不良影响，收集完成后，通过翻土机构对土地进行翻土，翻土完成后，翻出的土壤有结块现象，需要通过振捣部将土块打碎，然后通过压实机构将土壤压实，在工作过程中，通过通过喷淋机构持续进行喷雾，降低工作过程中尘土的产生，同时增加土壤中的含水率。
28.进一步优化方案，收集机构包括固接在车体1顶面的第一连接箱3，第一连接箱3的两端分别伸出至车体1的外侧，第一连接箱3内中空，第一连接箱3内设有第二驱动部，第二驱动部对称传动连接有第二连接板4，第二连接板4与第一连接箱3滑动连接，两个第二连接板4的底部之间固接有收集箱5，收集箱5远离翻土机构的一侧设有第一开口6，收集箱5靠近第一开口6的底部等间隔固接有多个收集齿7。
29.进一步优化方案，第二驱动部包括对称固接在第一连接箱3内的第一电机8，第一电机8的输出轴固接有第一齿轮9，第一齿轮9啮合有第二齿轮10，第二齿轮10转动连接有第一连接杆11，第一连接杆11与第一连接箱3的内壁固接，第二连接板4靠近第二齿轮10的一侧设有第一凹槽12，第一凹槽12内设有第一齿条13，第一齿条13与第二齿轮10啮合。
30.同时启动两个第一电机8，两个第一电机8电机的转动方向相反，第一电机8带动第一齿轮9传动，第一齿轮9带动第二齿轮10转动，两个第二齿轮10同时带动两个第一齿条13上升或下降，进而带动第二连接板4上升或下降，第二连接板4带动收集箱5上升或下降，下降时，收集齿7靠近土壤，枯枝收集，收集完成后，使收集箱5上升。
31.进一步优化方案，车体1上设有第一滑槽14，翻土机构滑动连接在第一滑槽14内，翻土机构包括滑动连接在第一滑槽14内的第二连接箱15，第二连接箱15的两侧分别传动连接有第三驱动部，第二连接箱15的底面转动连接有翻土辊16，翻土辊16安装有若干翻土齿17。
32.翻土辊16的翻土深度可通过第三驱动箱进行调整。
33.进一步优化方案，第三驱动部包括对称固接在第一滑槽14两侧的第一驱动箱18，第一驱动箱18与车体1的顶面固接，第一驱动箱18内中空，第一驱动箱18靠近第二连接箱15的一侧设有第二滑槽19，第二连接箱15的两侧分别固接有第一连接块20，第一连接块20和与其相邻的第二滑槽19滑动连接，第一驱动箱18内固接有第二电机21，第二电机21的输出轴固接有丝杠22的一端，丝杠22的另一端与第一驱动箱18的顶面转动连接，第一连接块20与丝杠22传动连接。
34.同时启动两个第二电机21，第二电机21的输出轴带动丝杠22转动，丝杠22带动第一连接块20上升或下降，第一连接块20带动第二连接箱15上升或下降。
35.进一步优化方案，第一驱动部包括固接在第一连接板2上的第三连接板23，第三连接板23位于第一连接板2靠近喷淋机构的一侧，第三连接板23上固接有第三电机24，第三电机24的输出轴穿过第一连接板2并固接有第一连接盘25，第一连接盘25远离第一连接板2的一端固接有限位柱26，限位柱26传动连接有第二连接块27，第二连接块27传动连接有传动部，传动部与振捣部固接。
36.启动第三电机24，第三电机24的输出轴带动第一连接盘25转动，第一连接盘25带动限位柱26转动，限位柱26带动第二连接块27转动，第二连接块27带动传动部往复运动。
37.进一步优化方案，传动部包括固接在第二连接块27底面的第一铰接座28，第一铰接座28上铰接有第二连接杆29的一端，第二连接杆29的另一端铰接有第二铰接座30，第二铰接座30与振捣部固接。
38.进一步优化方案，车体1上设有第三滑槽31，第三滑槽31位于第一连接板2靠近第一连接盘25的一侧，第三滑槽31内滑动连接有振捣部，振捣部包括与第二铰接座30固接的第三连接杆32，第三连接杆32的底面固接有振捣板33，振捣板33与第三滑槽31滑动连接，振捣板33的底面固接有振捣辊34，第一连接板2靠近振捣板33的一侧固接有第一连接座35，第一连接座35上设有第四滑槽36，第三连接杆32与第四滑槽36滑动连接。
39.第二连接块27带动第二连接杆29往复运动，进而带动第三连接杆32上上下运动，第三连接杆32带动振捣板33沿第三滑槽31上下运动，进而带动振捣辊34上下运动，第一连接座35用于对第三连接杆32进行限位，使第三连接杆32只能进行上下运动。
40.进一步优化方案，压实机构包括对称固接在车体1底面的弹簧伸缩杆37，弹簧伸缩杆37的底面固接有第二连接座38，两个第二连接座38之间转动连接有压实辊39。
41.通过伸至弹簧伸缩杆37，根据实际使用需求，压实辊39的位置能够进行调整。
42.进一步优化方案，喷淋机构包括固接在车体1顶面的第一水箱40，第一水箱40的两
侧分别连通有第一连接管41，第一连接管41分别穿过车体1并伸入车体1的底面，第一连接管41伸入车体1底面的一端连通有第二连接管42，第二连接杆29与车体1的底面固接，第二连接管42的底面等间隔安装有若干喷头43。
43.第二连接管42延伸至靠近收集箱5的一侧，同时对收集、翻土、振捣和压实过程进行降尘。
44.在本发明的描述中，需要理解的是，术语“纵向”、“横向”、“上”、“下”、“前”、“后”、“左”、“右”、“竖直”、“水平”、“顶”、“底”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本发明，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本发明的限制。
45.以上所述的实施例仅是对本发明的优选方式进行描述，并非对本发明的范围进行限定，在不脱离本发明设计精神的前提下，本领域普通技术人员对本发明的技术方案做出的各种变形和改进，均应落入本发明权利要求书确定的保护范围内。
