1.本发明涉及宠物喂养设备领域，具体涉及一种具有自动喂食功能的宠物喂食装置。


背景技术：

2.随着人们生活水平的提高，越来越多的人开始豢养宠物狗，以丰富自己的精神世界，宠物狗脑子比较发达，容易和人互动，不仅能帮助消除孤寂，还能给家庭或个人带来欢乐。比较出名的宠物狗有哈士奇、松狮、金毛、德国牧羊犬、雪纳瑞、大麦町犬、苏格兰牧羊犬、萨摩耶、拉布拉多、杜宾犬、马尔济斯、比利时猎犬、边境牧羊犬、阿拉斯加等等，随着宠物狗的流行，宠物狗得到越来越多的重视，有的主人甚至将宠物当作家人一样对待，那么宠物狗的食品问题也相继得到了高度的重视，不仅要营养健康，还要干净卫生，同时，主人还希望能够省时省力。
3.但是在饲养宠物狗时有一个非常棘手的问题，当主人需要长时间出差时，家中的宠物狗无法及时的喂养，因为送到宠物中心托管的费用非常的昂贵，普通的宠物喂养装置不能保证宠物狗一次的食量，容易使宠物狗吃的过多而之后没有狗粮吃造成宠物狗挨饿的现象，所以，需要一种具有自动喂食功能的宠物喂食装置。


技术实现要素：

4.针对现有技术的不足，本发明提供一种具有自动喂食功能的宠物喂食装置，本装置具有自动喂养的功能，直需要一次性放置狗粮，即可实现自动喂养，同时能够减小宠物狗生病的几率，还能防止宠物狗在玩耍的过程中碰撞本装置倾倒的情况，同时保证宠物狗每次进食的量，不会发生过多或过少的问题，避免结节的狗粮卡在本装置中，大大减小了故障率，提高了使用效率。
5.为实现以上目的，本发明通过以下技术方案予以实现：一种具有自动喂食功能的宠物喂食装置，包括基座结构，所述基座结构包括底座和箱板，所述底座的一端上表面固定安装有箱板，所述底座的中部开设有压槽，所述箱板的两侧固定安装有支架，所述支架的内部固定安装有防撞气囊，所述箱板的顶部开设有通风口，所述箱板的顶部活动安装有顶盖，所述底座的另一端呈倾斜状且固定安装有抓力块，压力结构，压力结构包括下压气囊和下压板，所述下压气囊固定安装在压槽内，所述下压气囊的中心位置固定安装有底垫，所述底垫的顶面固定安装有压缩弹簧，所述压缩弹簧的顶部固定安装有顶垫，所述顶垫的顶部固定安装有下压板，所述下压板滑动安装在压槽内，下料装置，下料装置包括旋转柱、上旋转涡叶和下旋转涡叶，所述旋转柱贯穿底座旋转安装在涡室内，所述旋转柱的顶部固定安装有上旋转涡叶，所述旋转柱的上端固定安装有上挡食板，所述旋转柱的外表面套接有上料桶，所述上料桶底部固定安装有下料桶，所述旋转柱底部固定安装有扇叶。
6.进一步地，所述底座的内部开设有气道，所述气道连接有涡室，所述涡室的一侧开设有出气口，所述底座的中部开设有压槽，所述压槽为矩形槽，所述底座的一端上表面固定
安装有箱板，所述箱板为矩形板，所述底座的另一端呈倾斜状且固定安装有抓力块，所述抓力块为矩形块，底座另一端的防滑块可增大宠物狗的爪子于底座的摩擦力，更为方便的登上本装置进行进食。
7.进一步地，所述箱板的两侧固定安装有支架，所述支架的内部固定安装有防撞气囊，箱板侧面的防撞气囊可防止宠物狗在玩耍时对本装置进行碰撞导致侧倒，所述箱板的顶部开设有通风口，所述通风口为矩形口，所述箱板的顶部活动安装有顶盖，所述箱板靠近压槽的一面底部倾斜安装有前挡板，所述前挡板的下方底座上活动安装有宠物盆，箱板顶部的顶盖可防止灰尘掉落至上料桶内，减少细菌的产生，避免宠物狗吃下后生病，减小宠物狗因为吃到带有细菌的狗粮生病的几率。
8.进一步地，所述压槽的上表面固定安装有若干个下压气囊，所述下压气囊底部与气道相通，所述压槽的中心固定安装有底垫，所述底垫为圆形垫，所述底垫的上表面固定安装有压缩弹簧，所述压缩弹簧的顶部固定安装有顶垫，所述顶垫为圆形垫，所述顶垫的顶部固定安装有下压板。
9.进一步地，所述涡室内旋转安装有旋转柱，所述旋转柱为圆形柱，所述旋转柱贯穿旋转安装在涡室内，所述旋转柱的表面固定安装有上料桶，所述上料桶底部固定安装有下料桶，所述下料桶为圆形桶，所述上料桶固定安装在箱板内部的顶端。
10.进一步地，所述旋转柱的上端固定安装有上旋转涡叶，所述上旋转涡叶的底部固定连接有上挡食板，所述上挡食板为矩形板，旋转上旋转涡叶和上挡食板进行下料，对宠物狗进行投喂，节省了人工投喂的时间成本且使用更加方便，每次下压下料都是固定的可防止宠物狗吃的过饱而增加体重，从而减少宠物狗生病的几率，最大程度上保证了宠物狗的健康。
11.进一步地，所述下料桶的内部固定安装有下旋转涡叶，所述下旋转涡叶底部固定安装有下挡食板，所述下挡食板为矩形板。
12.进一步地，所述下料桶底部开设有出料口，所述旋转柱的顶部固定安装有下搅拌棒，所述旋转柱顶部固定安装有上搅拌棒，旋转柱顶部的下搅动棒和上搅动棒通过旋转可将结节的狗粮打碎，避免结节的狗粮卡在本装置中，大大减小了故障率，提高了使用效率。
13.进一步地，所述旋转柱的底部表面固定安装有扇叶，所述扇叶有若干个。
14.与现有技术相比，本发明的有益效果是：
15.1、本发明一种具有自动喂食功能的宠物喂食装置，箱板顶部的顶盖可防止灰尘掉落至上料桶内，减少细菌的产生，避免宠物狗吃下后生病，减小宠物狗因为吃到带有细菌的狗粮生病的几率，箱板顶部开设的通风口可使狗粮处于干燥的状态防止狗粮受潮。
16.2、本发明一种具有自动喂食功能的宠物喂食装置，旋转柱顶部的下搅动棒和上搅动棒通过旋转可将结节的狗粮打碎，避免结节的狗粮卡在本装置中，大大减小了故障率，提高了使用效率。
17.3、本发明一种具有自动喂食功能的宠物喂食装置，压力结构可通过宠物狗走动至下压板上时，旋转上旋转涡叶和上挡食板进行下料，对宠物狗进行投喂，节省了人工投喂的时间成本且使用更加方便，每次下压下料都是固定的可防止宠物狗吃的过饱而增加体重，从而减少宠物狗生病的几率，最大程度上保证了宠物狗的健康。
18.4、本发明一种具有自动喂食功能的宠物喂食装置，箱板侧面的防撞气囊可防止宠
物狗在玩耍时对本装置进行碰撞导致侧倒，底座另一端的防滑块可增大宠物狗的爪子与底座的摩擦力，更为方便的登上本装置进行进食。
附图说明

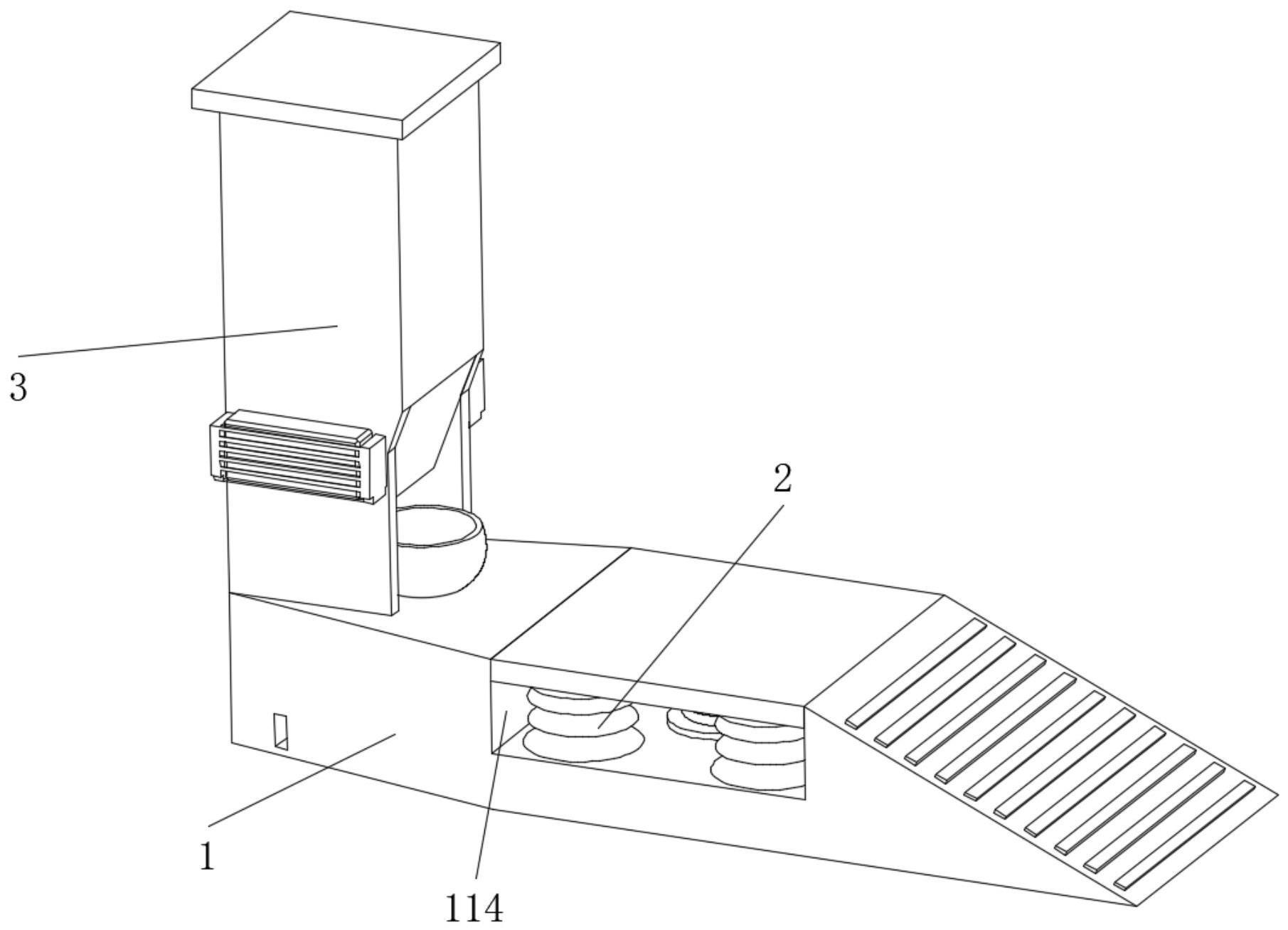

19.图1为本发明的整体结构示意图；
20.图2为本发明的压力结构示意图；
21.图3为本发明的顶部结构示意图；
22.图4为本发明的中轴线剖面结构示意图；
23.图5为本发明的下料装置结构示意图；
24.图6为本发明的下料装置内部结构示意图；
25.图7为本发明的a部分局部放大结构示意图；
26.图8为本发明的气道结构剖面示意图。
27.图中：1、基座结构；2、压力结构；3、下料装置；11、底座；111、气道；112、涡室；113、出气口；114、压槽；12、箱板；13、支架；14、防撞气囊；15、通风口；16、顶盖；17、前挡板；18、抓力块；19、宠物盆；21、下压气囊；22、底垫；23、压缩弹簧；24、顶垫；25、下压板；31、旋转柱；32、上旋转涡叶；321、上挡食板；33、下旋转涡叶；331、下挡食板；34、下搅拌棒；35、上搅拌棒；36、上料桶；37、下料桶；371、出料口；38、扇叶。
具体实施方式
28.下面结合附图和具体实施方式对本发明作进一步详细的说明。本发明的实施例是为了示例和描述起见而给出的，而并不是无遗漏的或者将本发明限于所公开的形式。很多修改和变化对于本领域的普通技术人员而言是显而易见的。选择和描述实施例是为了更好说明本发明的原理和实际应用，并且使本领域的普通技术人员能够理解本发明从而设计适于特定用途的带有各种修改的各种实施例。
29.请参阅图1-图8所示，本发明为一种具有自动喂食功能的宠物喂食装置，包括基座结构1，基座结构1包括底座11和箱板12，底座11的一端上表面固定安装有箱板12，底座11的中部开设有压槽114，箱板12的两侧固定安装有支架13，支架13的内部固定安装有防撞气囊14，箱板12的顶部开设有通风口15，箱板12的顶部活动安装有顶盖16，底座11的另一端呈倾斜状且固定安装有抓力块18，压力结构2，压力结构2包括下压气囊21和下压板25，下压气囊21固定安装在压槽114内，下压气囊21的中心位置固定安装有底垫22，底垫22的顶面固定安装有压缩弹簧23，压缩弹簧23的顶部固定安装有顶垫24，顶垫24的顶部固定安装有下压板25，下压板25滑动安装在压槽114内，下料装置3，下料装置3包括旋转柱31、上旋转涡叶32和下旋转涡叶33，旋转柱31贯穿底座11旋转安装在涡室112内，旋转柱31的顶部固定安装有上旋转涡叶32，旋转柱31的上端固定安装有上挡食板321，旋转柱31的外表面套接有上料桶36，上料桶36底部固定安装有下料桶37，旋转柱31底部固定安装有扇叶38。
30.本发明中，底座11的内部开设有气道111，气道111连接有涡室112，涡室112的一侧开设有出气口113，底座11的中部开设有压槽114，压槽114为矩形槽，底座11的一端上表面固定安装有箱板12，箱板12为矩形板，底座11的另一端呈倾斜状且固定安装有抓力块18，抓力块18为矩形块。
31.本发明中，箱板12的两侧固定安装有支架13，支架13的内部固定安装有防撞气囊14，箱板12的顶部开设有通风口15，通风口15为矩形口，箱板12的顶部活动安装有顶盖16，箱板12靠近压槽114的一面底部倾斜安装有前挡板17，前挡板17的下方底座11上活动安装有宠物盆19，当宠物狗在玩耍时从侧面碰撞到本装置时，箱板12两侧的防撞气囊14受到挤压减小箱板12受到的碰撞力。
32.本发明中，压槽114的上表面固定安装有若干个下压气囊21，下压气囊21底部与气道111相通，压槽114的中心固定安装有底垫22，底垫22为圆形垫，底垫22的上表面固定安装有压缩弹簧23，压缩弹簧23的顶部固定安装有顶垫24，顶垫24为圆形垫，顶垫24的顶部固定安装有下压板25，当宠物狗通过抓力块18走上本装置时，由于宠物狗自身的重量受重力影响，下压板25向下施加压力，下压气囊21向下收缩，往底部吹气，受到压力流动的气流通过气道111向涡室112内流动。
33.本发明中，涡室112内旋转安装有旋转柱31，旋转柱31为圆形柱，旋转柱31贯穿旋转安装在涡室112内，旋转柱31的表面固定安装有上料桶36，上料桶36底部固定安装有下料桶37，下料桶37为圆形桶，上料桶36固定安装在箱板12内部的顶端，气流流动到涡室112内吹动扇叶38，扇叶38旋转带动旋转柱31旋转，旋转柱31旋转带动顶部的下搅拌棒34和上搅拌棒35旋转，旋转柱31旋转带动上旋转涡叶32旋转，旋转柱31旋转带动上挡食板321旋转。
34.本发明中，旋转柱31的上端固定安装有上旋转涡叶32，上旋转涡叶32的底部固定连接有上挡食板321，上挡食板321为矩形板。
35.本发明中，下料桶37的内部固定安装有下旋转涡叶33，下旋转涡叶33底部固定安装有下挡食板331，下挡食板331为矩形板。
36.本发明中，下料桶37底部开设有出料口371，旋转柱31的顶部固定安装有下搅拌棒34，旋转柱31顶部固定安装有上搅拌棒35。
37.本发明中，旋转柱31的底部表面固定安装有扇叶38，扇叶38有若干个。
38.工作原理：本装置一种具有自动喂食功能的宠物喂食装置，拿起顶部的顶盖16，将狗粮倒进上料桶36内，狗粮通过上旋转涡叶32旋转的设计向下滚动被上挡食板321抵挡，当宠物狗通过抓力块18走上本装置时，由于宠物狗自身的重量受重力影响，下压板25向下施加压力，下压气囊21向下收缩，往底部吹气，受到压力流动的气流通过气道111向涡室112内流动，气流流动到涡室112内吹动扇叶38，扇叶38旋转带动旋转柱31旋转，旋转柱31旋转带动顶部的下搅拌棒34和上搅拌棒35旋转，旋转柱31旋转带动上旋转涡叶32旋转，旋转柱31旋转带动上挡食板321旋转，当上旋转涡叶32旋转时，将狗粮运送至下料桶37内，下料桶37内的下旋转涡叶33将狗粮经过出料口371掉落至宠物盆19内，气道111内的气流吹动扇叶38后从出气口113吹出，当宠物狗吃饱离开本装置时，压槽114上表面的压缩弹簧23经过弹性形变向上撑起，撑起的同时带动下压气囊21向内部重新吸气，当宠物狗在玩耍时从侧面碰撞到本装置时，箱板12两侧的防撞气囊14受到挤压减小箱板12受到的碰撞力。
39.显然，所描述的实施例仅仅是本发明的一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域及相关领域的普通技术人员在没有作出创造性劳动的前提下所获得的所有其他实施例，都应属于本发明保护的范围。本发明中未具体描述和解释说明的结构、装置以及操作方法，如无特别说明和限定，均按照本领域的常规手段进行实施。
