1.本实用新型涉及无人值守借阅设备领域，具体是一种无人值守借阅设备定位机构。


背景技术：

2.随着科技的发展，很多图书馆已经开始使用无人值守借阅设备，无人值守借阅设备通常是对图书进行定位锁紧，从而无需工作人员看守，人们在需要借阅图书时，直接根据需求打开相应的定位锁扣即可取出图书进行借阅。
3.目前的无人值守借阅设备通常都是由锁扣和连接壳体两部分组成，锁扣上通常会通过套绳固定连接有相应的图书，锁扣的底部通常会设置有螺纹，在其与连接壳体连接时，通常都是转动锁扣使其螺旋进入连接壳体内部，即可对图书进行定位固定；
4.但是通过螺纹的方式进行固定安装时，锁扣和锁扣上的图书都需要进行相应的转动，操作较为麻烦，而且容易导致锁扣上连接图书的套绳拧成一团，甚至会造成套绳断裂，使用较为不便，因此，针对上述问题提出一种无人值守借阅设备定位机构。


技术实现要素：

5.为了弥补现有技术的不足，解决上述的问题，本实用新型提出一种无人值守借阅设备定位机构。
6.本实用新型解决其技术问题所采用的技术方案是：本实用新型所述的一种无人值守借阅设备定位机构，包括壳体和连通在壳体顶部一侧的插管；所述插管的内表面滑动连接有锁扣，所述锁扣外表面的一侧开设有卡槽，所述壳体内腔的正面通过轴承转动连接有转动杆，所述转动杆的外表面套设并固定连接有齿轮，所述壳体内腔的正面和背部之间通过滑槽滑动连接有与齿轮相适配的齿牙板，所述齿牙板的一侧固定连接有与卡槽相适配的卡架。
7.优选的，所述转动杆的背部贯穿壳体并固定连接有拧手，所述壳体的背部且位于拧手的上方和下方均固定连接有连接板。
8.优选的，两个所述连接板之间且位于拧手的一侧固定连接有限位杆，底部所述连接板的顶部通过轴承转动连接有丝杆。
9.优选的，所述丝杆的顶端贯穿顶部所述连接板并固定连接有把手，所述丝杆位于拧手的另一侧。
10.优选的，所述丝杆外表面的顶部和底部均通过螺纹块螺纹连接有与转动杆相适配的弧形板，所述弧形板的一侧通过滑块与限位杆的外表面滑动连接。
11.优选的，两个所述弧形板相对的一侧均固定连接有防滑垫，所述丝杆外表面的顶部和底部分别设置为两端相反的螺纹。
12.本实用新型的有益之处在于：
13.1.本实用新型通过转动拧手打动转动杆和齿轮转动，使得齿牙板带动卡架逐渐进
入卡槽中即可完成对锁扣的固定，进而在需要固定连接锁扣和壳体时都无需锁扣以及锁扣上的图书跟随锁扣转动，直接将其插入即可，操作较为便捷，进而可以避免锁扣上套绳容易损坏的情况，实用性较强；
14.2.本实用新型通过把手带动丝杆转动，从而使得两个弧形板和防护垫对转动杆进行夹持固定，进而可以在卡架进入卡槽内部后对转动杆进行固定，避免其自转，造成卡架脱离卡槽的情况，增强了装置的稳定性。
附图说明
15.为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动性的前提下，还可以根据这些附图获得其它的附图。

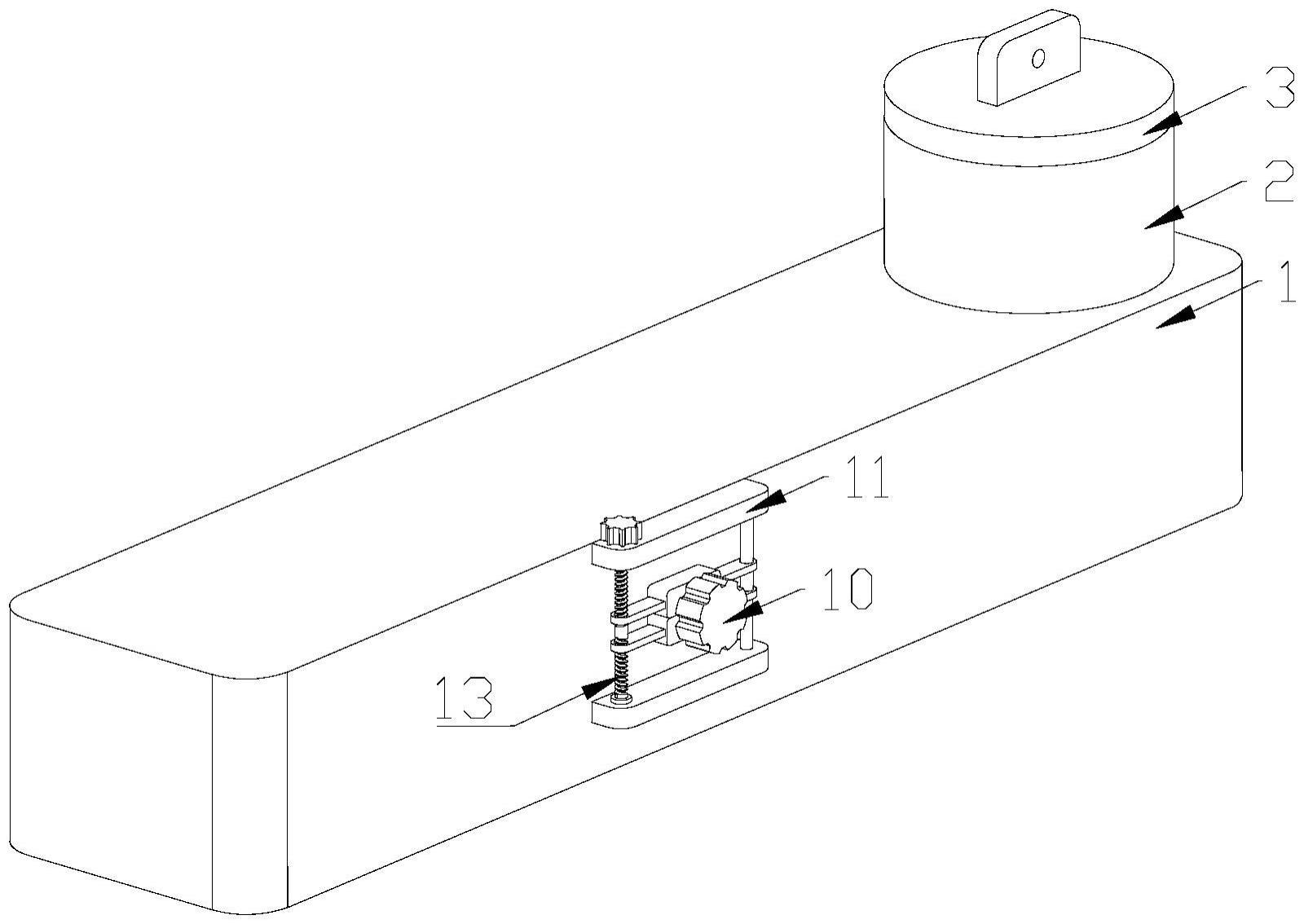

16.图1为本实用新型的第一立体图；
17.图2为本实用新型的第二立体图；
18.图3为本实用新型的剖视立体图；
19.图4为本实用新型的第一剖视平面图；
20.图5为本实用新型的第二剖视平面图；
21.图6为本实用新型弧形板的结构连接示意图；
22.图7为本实用新型锁扣的结构连接示意图。
23.图中：1、壳体；2、插管；3、锁扣；4、卡槽；5、转动杆；6、齿轮；7、滑槽；8、齿牙板；9、卡架；10、拧手；11、连接板；12、限位杆；13、丝杆；14、把手；15、弧形板；16、防滑垫。
具体实施方式
24.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其它实施例，都属于本实用新型保护的范围。
25.请参阅图1-图7所示，一种无人值守借阅设备定位机构，包括壳体1和连通在壳体1顶部一侧的插管2；所述插管2的内表面滑动连接有锁扣3，所述锁扣3外表面的一侧开设有卡槽4，所述壳体1内腔的正面通过轴承转动连接有转动杆5，所述转动杆5的外表面套设并固定连接有齿轮6，所述壳体1内腔的正面和背部之间通过滑槽7滑动连接有与齿轮6相适配的齿牙板8，所述齿牙板8的一侧固定连接有与卡槽4相适配的卡架9；但是通过螺纹的方式进行固定安装时，锁扣3和锁扣3上的图书都需要进行相应的转动，操作较为麻烦，而且容易导致锁扣3上连接图书的套绳拧成一团，甚至会造成套绳断裂，使用较为不便，工作时，通过转动拧手10打动转动杆5和齿轮6转动，使得齿牙板8带动卡架9逐渐进入卡槽4中即可完成对锁扣3的固定，进而在需要固定连接锁扣3和壳体1时都无需锁扣3以及锁扣3上的图书跟随锁扣3转动，直接将其插入即可，操作较为便捷，进而可以避免锁扣3上套绳容易损坏的情况，实用性较强，锁扣3顶部的正面开设有穿孔，通过穿孔可连接套绳，从而方便与图书进行连接，插管2内表面的四周均开设有与凹槽，锁扣3的外表面设置有与凹槽相适配的凸起，通
过凹槽和凸起的设置方便辅助锁扣3进行定位安装。
26.所述转动杆5的背部贯穿壳体1并固定连接有拧手10，所述壳体1的背部且位于拧手10的上方和下方均固定连接有连接板11；工作时，通过拧手10方便工作人员操作，较为方便使用。
27.两个所述连接板11之间且位于拧手10的一侧固定连接有限位杆12，底部所述连接板11的顶部通过轴承转动连接有丝杆13；工作时，通过限位杆12可以起到限位的作用，从而在丝杆13转动时使得弧形板15只能上下移动。
28.所述丝杆13的顶端贯穿顶部所述连接板11并固定连接有把手14，所述丝杆13位于拧手10的另一侧；工作时，通过把手14方便工作人员操作，较为方便使用。
29.所述丝杆13外表面的顶部和底部均通过螺纹块螺纹连接有与转动杆5相适配的弧形板15，所述弧形板15的一侧通过滑块与限位杆12的外表面滑动连接；工作时，通过把手14带动丝杆13转动，从而使得两个弧形板15和防护垫对转动杆5进行夹持固定，进而可以在卡架9进入卡槽4内部后对转动杆5进行固定，避免其自转，造成卡架9脱离卡槽4的情况，增强了装置的稳定性。
30.两个所述弧形板15相对的一侧均固定连接有防滑垫16，所述丝杆13外表面的顶部和底部分别设置为两端相反的螺纹；工作时，防滑垫16为橡胶材质，可以增强对转动杆5的摩擦力，从而避免其发生自转。
31.工作原理，但是通过螺纹的方式进行固定安装时，锁扣3和锁扣3上的图书都需要进行相应的转动，操作较为麻烦，而且容易导致锁扣3上连接图书的套绳拧成一团，甚至会造成套绳断裂，使用较为不便，当需要对图书进行定位固定时，直接将连接图书的锁扣3对准插管2插入壳体1中，再转动拧手10带动转动杆5和齿轮6转动，进而带动齿牙板8在滑槽7中逐渐向着卡槽4的位置移动，直至卡架9完全进入卡槽4内部，此时，转动把手14带动丝杆13转动使得两个弧形板15相向移动，直至将转动杆5完全夹紧即可。
32.以上显示和描述了本实用新型的基本原理、主要特征和本实用新型的优点。本行业的技术人员应该了解，本实用新型不受上述实施例的限制，上述实施例和说明书中描述的只是说明本实用新型的原理，在不脱离本实用新型精神和范围的前提下，本实用新型还会有各种变化和改进，这些变化和改进都落入要求保护的本实用新型范围内。
