一种社区内部无感通行门禁系统的制作方法

1.本实用新型涉及门禁系统,具体涉及一种社区内部无感通行门禁系统。


背景技术:

2.智慧社区是指通过利用各种智能技术和方式,整合社区现有的各类服务资源,为社区群众提供政务、商务、娱乐、教育、医护及生活互助等多种便捷服务的模式,利用人脸识别技术可以辅助智慧社区的实现,人脸识别技术是基于人的脸部特征信息进行身份识别的一种生物识别技术,人脸识别技术是用摄像机或摄像头采集含有人脸的图像或视频流,并自动在图像中检测和跟踪人脸,进而对检测到的人脸进行脸部的一系列相关技术;在现有的智慧社区常采用人脸识别技术作为门禁系统的解锁方式;但是由于存在社区大门、楼栋大门和入户大门等多个门禁系统,这些门禁系统之间并不是完全连通的,导致用户在每个门禁系统前都需要等待门禁系统对数据库进行一次完整的识别比对的时间。


技术实现要素:

3.有鉴于此,本实用新型目的是提供一种社区内部无感通行门禁系统,用以解决社区内部门禁系统不连通和人脸识别时间长的问题。
4.为了解决上述技术问题,本实用新型的技术方案是:一种社区内部无感通行门禁系统,包括设置在所述社区大门的社区大门门禁、设置在楼道一楼的楼道门禁和室内门禁,所述社区大门门禁包括社区大门主控、第一人脸识别模块和第一门禁电机;所述楼道门禁包括楼道主控、第二人脸识别模块和第二门禁电机;所述室内门禁包括安装在室内的智能中控屏、第三人脸识别模块和第三门禁电机;所述社区大门主控、楼道主控和智能中控屏通过有线或者无线连接到同一社区局域网内,并且还连接于同一互联网服务器内;通过社区大门主控、楼道主控和智能中控屏连接与同一互联网服务器中;所述互联网服务器中存储有人脸识别用的用户画像;
5.所述楼道门禁与智能中控屏的内部设置并电性连接有用于临时缓存第一人脸识别模块中识别正确的用户画像的缓存器。
6.作为优选,所述社区大门门禁、楼道门禁和室内门禁均还包括有语音通话模块。
7.作为优选,所述社区大门门禁和楼道门禁还包括有rfid卡识别模块。
8.作为优选,所述社区大门主控和楼道主控均与楼道电梯中控电性连接。
9.作为优选,所述智能中控屏可用于用户画像的录取并且上传到互联网服务器中
10.本实用新型技术效果主要体现:通过社区大门主控、楼道主控和智能中控屏通过有线或者无线连接到同一社区局域网和同一互联网服务器内;通过在所述互联网服务器中存储有人脸识别用的用户画像,并且所述楼道门禁与智能中控屏的内部设置并电性连接有用于临时缓存第一人脸识别模块中识别正确的用户画像的缓存器,通过优先访问会缓存器内的用户画像,利于减少访问互联网服务器的次数,实现提高楼道门禁与室内门禁人脸识别的速度,从而实现社区内无感通行的效果和目的。
附图说明

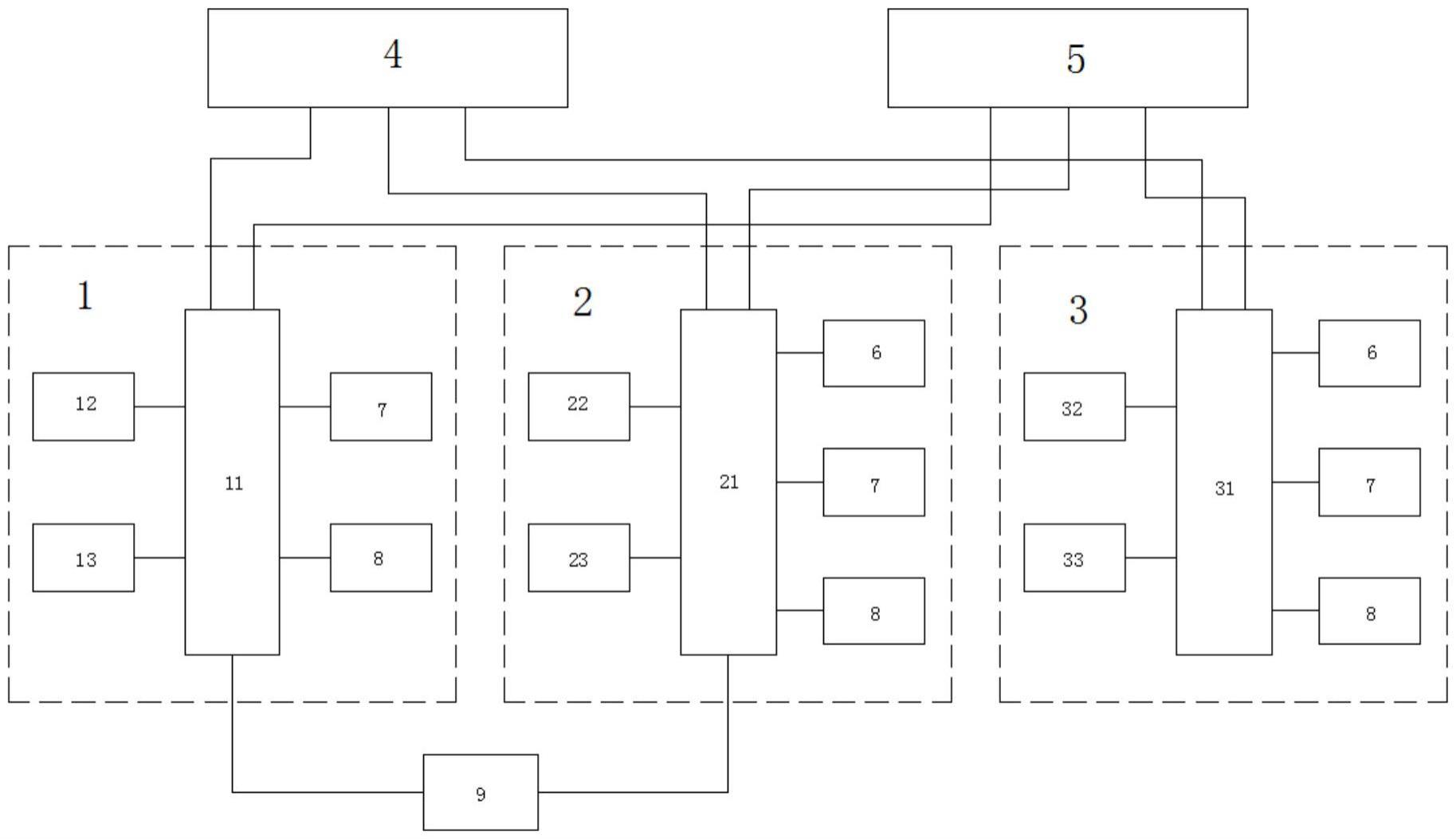

11.图1为本实用新型的系统连接框图。
12.附图标记为:1-社区大门门禁,11-社区大门主控,12-第一人脸识别模块,13-第一门禁电机,2-楼道门禁,21-楼道主控,22-第二人脸识别模块,23-第二门禁电机,3-室内门禁,31-智能中控屏,32-第三人脸识别模块,33-第三门禁电机,4-社区局域网,5-互联网服务器,6-缓存器,7-语音通话模块,8-rfid卡识别模块,9-电梯中控。
具体实施方式
13.以下结合附图,对本实用新型的具体实施方式作进一步详述,以使本实用新型技术方案更易于理解和掌握。
14.在本实施例中,需要理解的是,术语“中间”、“上”、“下”、“顶部”、“右侧”、“左端”、“上方”、“背面”、“中部”、等指示的方位或位置关系为基于附图所示的方位或位置关系,仅是为了便于描述本发明,而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作,因此不能理解为对本发明的限制。
15.另,在本具体实施方式中如未特别说明部件之间的连接或固定方式,其连接或固定方式均可为通过现有技术中常用的螺栓固定或钉销固定,或销轴连接等方式,因此,在本实施例中不在详述。
16.本实用新型提供一种社区内部无感通行门禁系统,如图1所示,包括设置在所述社区大门的社区大门门禁1、设置在楼道一楼的楼道门禁2和室内门禁3,所述社区大门门禁1包括社区大门主控11、第一人脸识别模块12和第一门禁电机13;所述楼道门禁2包括楼道主控21、第二人脸识别模块22和第二门禁电机23;所述室内门禁3包括安装在室内的智能中控屏31、第三人脸识别模块32和第三门禁电机33;所述社区大门主控11、楼道主控21和智能中控屏31通过有线或者无线连接到同一社区局域网4内,并且还连接于同一互联网服务器5内;通过社区大门主控11、楼道主控21和智能中控屏31连接与同一互联网服务器5中,所述互联网服务器5中存储有人脸识别用的用户画像,从而便于社区大门主控11、楼道主控21和智能中控屏31都能通过读取互联网服务器5内的用户画像进行人脸识别,并且社区大门主控11、楼道主控21和智能中控屏31之间的人脸识别对象相同;所述智能中控屏31可用于用户画像的录取并且上传到互联网服务器5中,从而在智能中控屏31录取和上传用户画像到互联网服务器5后,社区大门主控11、楼道主控21和智能中控屏31能够分别通过第一人脸识别模块12、第二人脸识别模块22和第三人脸识别模块32进行人脸识别;
17.并且,所述楼道门禁2与智能中控屏31的内部设置并电性连接有用于临时缓存第一人脸识别模块12中识别正确的用户画像的缓存器6,使得用户在社区大门门禁1中,通过第一人脸识别模块12进行人脸识别后,通过局域网4将该用户画像暂存到楼道门禁2和智能中控屏31中,从而便于楼道门禁2与智能中控屏31优先对缓存器6中的暂存的用户画像进行人脸识别,由于暂存在缓存器6中用户画像相比互联网服务器5中的数量更少,并且也能减少连接互联网的次数,直接读取缓存器6的速渡也远大于访问互联网服务器5的速度,从而达到快速人脸识别的目的,避免实用者在楼道门禁2和入户大门前进行人脸识别时需要长时间等待,从而达到在社区内无感通行的目的。
18.所述社区大门门禁1、楼道门禁2和室内门禁3均还包括有语音通话模块7,用于社
区大门门禁1和楼道门禁2分别与智能中控屏31进行语音通话和远程解锁门禁。
19.所述社区大门门禁1和楼道门禁2还包括有rfid卡识别模块8,从而便于通过携带rfid卡通过门禁,并且在本实施例中,所述rfid卡的信息、人脸识别信息均与用户信息进行绑定。
20.所述社区大门主控11和楼道主控21均与楼道电梯中控9电性连接,当用于通过社区大门门禁1和楼道门禁2时,便于对电梯进行远程预约和呼叫,从而减少等待电梯的时间。
21.本实用新型技术效果主要体现:通过社区大门主控、楼道主控和智能中控屏通过有线或者无线连接到同一社区局域网和同一互联网服务器内;通过在所述互联网服务器中存储有人脸识别用的用户画像,并且所述楼道门禁与智能中控屏的内部设置并电性连接有用于临时缓存第一人脸识别模块中识别正确的用户画像的缓存器,通过优先访问会缓存器内的用户画像,利于减少访问互联网服务器的次数,实现提高楼道门禁与室内门禁人脸识别的速度,从而实现社区内无感通行的效果和目的。
22.当然,以上只是本实用新型的典型实例,除此之外,本实用新型还可以有其它多种具体实施方式,凡采用等同替换或等效变换形成的技术方案,均落在本实用新型要求保护的范围之内。
