1.本实用新型涉及排号机领域，特别涉及一种可移动的排号机。


背景技术：

2.排号机就是排队机，是一种可以对等待人员进行排队的一种设备。排号机广泛应用于政府、金融、医院、邮政、通信、工商、税务、保险、交通等多个领域。在医院门诊部门，病患需要在排号机处进行签到排队，然后等待叫号，这一过程中就需要使用到排号机。
3.现有的医院门诊使用的排号机中，排号机固定设置在墙壁上，虽然可以保证使用稳固性，但是由于排号机固定设置，不能进行移动，使用灵活性差，并且当排号机出现故障之后，检修人员需要在门诊大厅现场进行检修工作，这一过程中产生的噪音会影响到病患，对病患造成不利影响，并且现有的医院门诊排号机中，排号机上设置有感应区域，可以进行身份证的感应，但是没有设置支撑结构，进行身份证的感应时，若是没有拿稳身份证，会造成身份证的掉落，需要病患完全捡起身份证，对病患造成额外的负担，使用效果一般。


技术实现要素：

4.本实用新型的主要目的在于提供一种可移动的排号机，可以有效解决背景技术中的问题。
5.为实现上述目的，本实用新型采取的技术方案为：
6.一种可移动的排号机，包括排号机主体，所述排号机主体的下端设有底板，且排号机主体上设有感应器，所述底板的下表面设有移动结构，且移动结构包括安装板、万向轮和固定组件，所述万向轮和固定组件安装在安装板上，且安装板安装在底板的下表面，所述排号机主体上设有支撑结构，且支撑结构包括支撑板和滚珠，所述滚珠设置在支撑板上，且支撑板安装在排号机主体上。
7.优选的，所述排号机主体上固定设置有触控屏，且排号机主体上靠近触控屏的位置处设有刷卡器。
8.优选的，所述移动结构在底板上对称设置，所述支撑结构位于感应器的下方，且感应器在排号机主体上对称设置。
9.优选的，所述移动结构还包括安装螺栓，所述安装螺栓设置在安装板上，且安装螺栓的末端连接在底板上，所述安装板通过安装螺栓固定在底板上。
10.优选的，所述固定组件包括固定座、螺杆、抵紧板和六角块，所述固定座与螺杆之间螺纹连接，且固定座固定在安装板上，所述抵紧板固定在螺杆的下端，所述六角块安装在螺杆上。
11.优选的，所述支撑结构还包括安装块和固定螺钉，所述滚珠转动设置在支撑板上，所述固定螺钉设置在安装块上，且安装块固定安装在支撑板的端部，所述支撑板通过安装块、固定螺钉固定安装在排号机主体上。
12.与现有技术相比，本实用新型具有如下有益效果：该可移动的排号机，通过设置的
移动结构，采用万向轮，可以快速的进行排号机的移动，提高使用灵活性，并且能够将排号机移动到专门的地点进行检修，不会影响到病患，移动结构中设置固定组件，在使用排号机时，可以利用固定组件进行稳定支撑，保证排号机使用时的稳固性，通过设置的支撑结构，在进行身份证的感应时，若是没有拿稳身份证，支撑板可以起到支撑作用，避免身份证掉落到地面上，不需要弯腰捡起，身份证掉落到支撑板上之后，可以在滚珠上移动，便于工作人员快速收起身份证。
附图说明

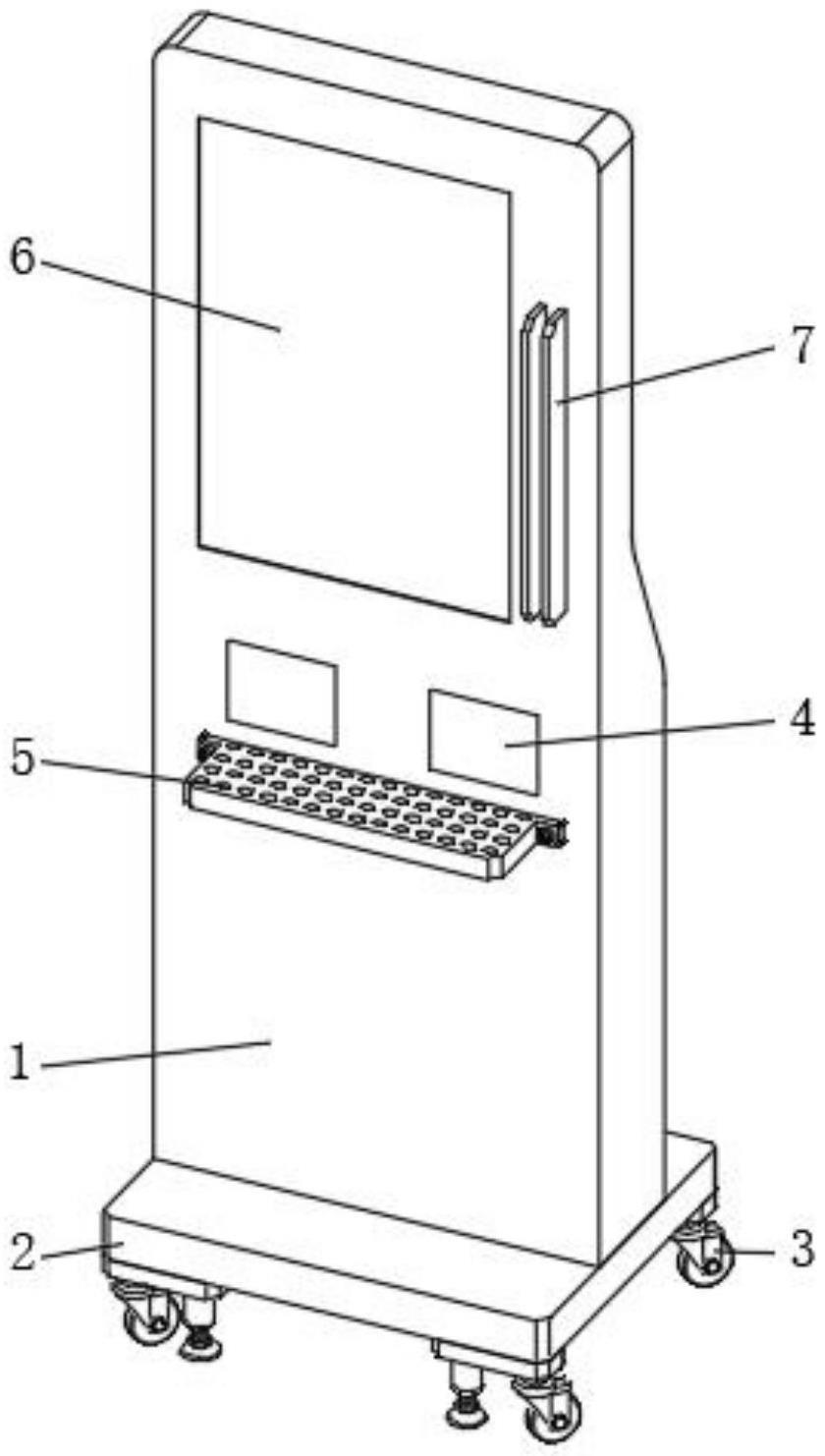

13.图1为本实用新型的整体结构示意图；
14.图2为本实用新型移动结构处的结构示意图；
15.图3为本实用新型固定组件的结构示意图；
16.图4为本实用新型支撑结构的结构示意图。
17.图中：1、排号机主体；2、底板；3、移动结构；301、安装板；302、万向轮；303、固定组件；3031、固定座；3032、螺杆；3033、抵紧板；3034、六角块；304、安装螺栓；4、感应器；5、支撑结构；501、支撑板；502、滚珠；503、安装块；504、固定螺钉；6、触控屏；7、刷卡器。
具体实施方式
18.为使本实用新型实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施方式，进一步阐述本实用新型。
19.如图1-图4所示，一种可移动的排号机，包括排号机主体1，排号机主体1的下端设有底板2，且排号机主体1上设有感应器4，底板2的下表面设有移动结构3，排号机主体1上设有支撑结构5，排号机主体1上固定设置有触控屏6，且排号机主体1上靠近触控屏6的位置处设有刷卡器7，移动结构3在底板2上对称设置，支撑结构5位于感应器4的下方，且感应器4在排号机主体1上对称设置。
20.在使用排号机时，在底板2上安装移动结构3，通过移动结构3进行整个排号机的支撑，在排号机主体1上安装支撑结构5，连接电源和网络后开始使用，使用过程中，病患将就诊卡在刷卡器7滑动，利用刷卡器7进行就诊卡信息的识别，从而进行签到排队，签到信息在触控屏6上显示出来，然后病患在门诊大厅等待叫号即可，这一过程中，移动结构3保证排号机的稳定放置，在进行签到时，若是没有携带就诊卡时，还可以利用身份证在感应器4处进行感应签到，若是没有拿稳身份证时，身份证掉落到支撑结构5上，支撑结构5避免身份证掉落到地面上，不需要弯腰即可捡起身份证，结构简单，使用效果好，需要的时候，可以利用移动结构3对排号机进行移动，提高排号机的使用灵活性。
21.通过上述实施方案，移动结构3包括安装板301、万向轮302和固定组件303，万向轮302和固定组件303安装在安装板301上，且安装板301安装在底板2的下表面，移动结构3还包括安装螺栓304，安装螺栓304设置在安装板301上，且安装螺栓304的末端连接在底板2上，安装板301通过安装螺栓304固定在底板2上，固定组件303包括固定座3031、螺杆3032、抵紧板3033和六角块3034，固定座3031与螺杆3032之间螺纹连接，且固定座3031固定在安装板301上，抵紧板3033固定在螺杆3032的下端，六角块3034安装在螺杆3032上，支撑结构5包括支撑板501和滚珠502，滚珠502设置在支撑板501上，且支撑板501安装在排号机主体1
上，支撑结构5还包括安装块503和固定螺钉504，滚珠502转动设置在支撑板501上，固定螺钉504设置在安装块503上，且安装块503固定安装在支撑板501的端部，支撑板501通过安装块503、固定螺钉504固定安装在排号机主体1上，通过设置的移动结构3，采用万向轮302，可以快速的进行排号机的移动，提高使用灵活性，并且能够将排号机移动到专门的地点进行检修，不会影响到病患，移动结构3中设置固定组件303，在使用排号机时，可以利用固定组件303进行稳定支撑，保证排号机使用时的稳固性，通过设置的支撑结构5，在进行身份证的感应时，若是没有拿稳身份证，支撑板501可以起到支撑作用，避免身份证掉落到地面上，不需要弯腰捡起，身份证掉落到支撑板501上之后，可以在滚珠502上移动，便于工作人员快速收起身份证。
22.在安装移动结构3时，通过安装螺栓304将安装板301固定到底板2上，移动结构3安装完毕之后，初始状态时，通过万向轮302进行排号机的支撑，当需要使用排号机时，对固定组件303进行调节，调节时，转动六角块3034，六角块3034带着螺杆3032在固定座3031上转动，螺杆3032则对着抵紧板3033下降，直至抵紧板3033抵在地面上，此时在固定组件303的作用下，整个排号机稳定的放置，可以稳固使用，若是需要移动排号机时，反向转动六角块3034，使得抵紧板3033离开地面，此时排号机仅通过万向轮302进行支撑，然后利用万向轮302进行移动即可，在安装支撑结构5时，通过固定螺钉504将安装块503固定到排号机主体1上即可，此时支撑板501以及滚珠502位于感应器4的下方，当利用感应器4进行身份证的识别时，若是没有拿稳身份证，身份证掉落到支撑板501上，滚珠502对身份证进行支撑，病患移动身份证，使其通过滚珠502在支撑板501上移动，直至将身份证移动到支撑板501的边缘处拿起，结构简单，便于进行身份证的捡起工作。
