1.本实用新型属于自动售货机技术领域，尤其涉及一种吸尘式售货机。


背景技术：

2.售货机是在消费者付款后自动付货的机器，是商业自动化的常用设备。自动售货机不受时间和地点的限制，能够节省人力、方便交易，是一种全新的商业零售形式，又被称为24小时营业的微型超市。现有的自动售货机多用于饮料、零食类的商品售卖，多分布在写字楼、办公楼等场合，为人们提供便利。
3.现有售货机在购买商品时，在消费者付款完成后，商品会自动沿着售货机内部的出货通道输送到设置在售货机正面下侧的取货仓内，然后消费者直接开启取货仓的仓门，将其取走便可，取货仓主要用于商品的过渡转移使用，但是其内部干净与否，对商品也有着一定的影响，由于取货仓的仓门在每次拿取商品时，都会经历一次开合，与此同时外部空气中的灰尘便可进入到取货仓内，使用时间一久，随着灰尘的不断堆积，会对取货仓内部的卫生造成严重的影响，对购买的商品造成污染，而且由于售货机分布较为广泛，工作人员难以及时的根据其内部的干净与否，对其进行清理，此时便需要售货机能够自动拥有对取货仓清理除尘的功能，但是若直接在取货仓内设置吸尘器等装置，还需要工人人员定期对其进行启动清理，由于每个售货机售卖商品的情况不同，取货仓开启的频率自然也不同，因此取货仓内部的灰尘多少也不相同，若是采用定期或者同时对取货仓清理，对于一些灰尘不多的取货仓来说，也是做的无用功，因此针对上述指出的此类问题，亟需设计一种可根据取货仓开启次数多少的情况而设计的售货机。


技术实现要素：

4.本实用新型实施例的目的在于提供一种吸尘式售货机，旨在解决上述问题。
5.本实用新型是这样实现的，一种吸尘式售货机，包括：售货机柜、货架、取货仓、付款界面、取货仓仓口；货架设置在售货机柜内部一侧，货架下侧连通有商品倾斜下落通道，货架上设置有出货装置，出货装置与设置在售货机柜正面一侧的付款界面配合运行，在消费者选完商品且付款完成后，出货装置运行将购买的商品从货架上输出，然后掉落至商品倾斜下落通道上，商品倾斜下落通道的末端连通有商品竖直下落通道,商品竖直下落通道的一侧通过取货仓进口连通有开设在售货机柜正面下侧内部的取货仓，取货仓的外侧开设有取货仓仓口，取货仓仓口内弹性设置有仓门，消费者在取用商品时，可直接推动仓门摆动，然后将商品从取货仓内部取出便可，取货仓内顶部安装设置有一组吸尘装置,吸尘装置底部两侧连通有两个朝向取货仓内部的吸尘口，启动吸尘装置运行然后通过两个吸尘口的对取货仓内部进行灰尘的吸收，商品竖直下落通道内部升降式设置有一组朝向取货仓内部倾斜的倾斜受力板，从商品倾斜下落通道上滑落至商品竖直下落通道内部的商品会率先掉落至倾斜受力板上，然后对倾斜受力板施加一定程度向下的压力，而后利用倾斜受力板的倾斜结构，将商品转移到取货仓内部等待拿取，倾斜受力板底部连接有升降机构，升降机构
的另一端顶部设置有瞬时开关,瞬时开关上侧电性设置有清洁系统控制器，商品竖直下落通道内商品下落对倾斜受力板施加的压力会驱动置于倾斜受力板下侧的升降机构一端下降，同时带动驱动清洁系统控制器下侧的升降机构另一端升起，位于清洁系统控制器下侧的升降机构顶部安装有按压球，随着购买商品的不断增加转移至商品竖直下落通道内部不断下落的商品对倾斜受力板施加压力驱动升降机构距离的不断下降，同时带动按压球不断上升，在按压球与瞬时开关接触时，瞬时开关启动清洁系统控制器运行，清洁系统控制器与吸尘装置电连，驱动吸尘装置运行然后对取货仓内部进行吸尘处理，同时在升降机构中设置有与清洁系统控制器电连的伺服减速电机，瞬时开关在驱动清洁系统控制器运行的同时，驱动伺服减速电机运行将按压球与倾斜受力板移动至初始位置，然后等待下一轮的吸尘操作。
6.本实用新型提供的一种吸尘式售货机，通过采用购买的商品对倾斜受力板施加压力，同时驱动倾斜受力板移动，然后在升降机构的连接作用下，同步控制按压球与瞬时开关接触，然后带动瞬时开关控制清洁系统控制器驱动吸尘装置、伺服减速电机运行，实现根据购买商品数量的多少，控制吸尘装置的运行与否，然后对取货仓内部进行除尘处理，实现吸尘装置运行吸尘的高效性，防止做无用功，同时自动化运行，无需人为的参与操作，充分提高自动化吸尘的能力。
附图说明

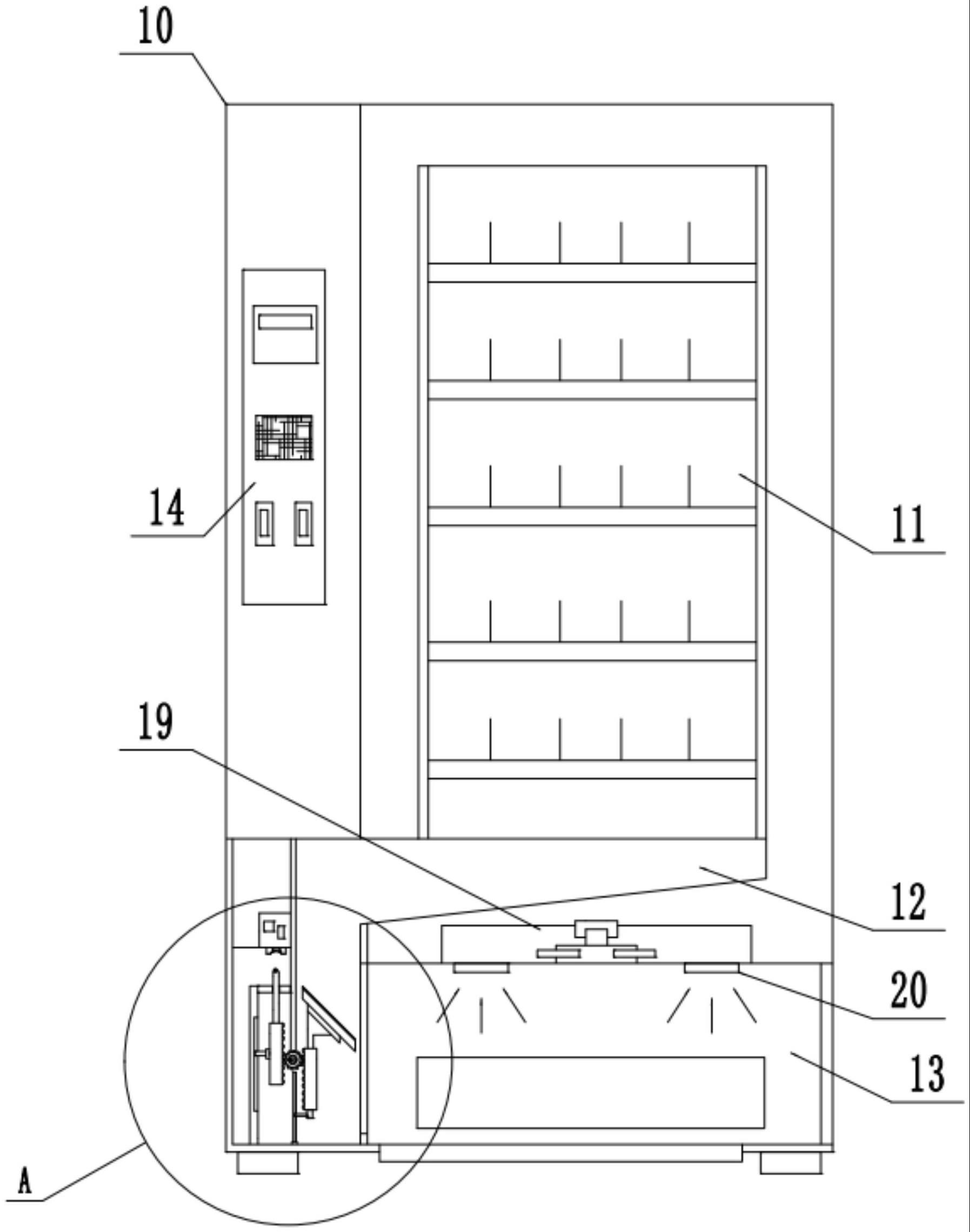

7.图1为一种吸尘式售货机的结构示意图。
8.图2为图1中a的放大结构示意图。
9.图3为一种吸尘式售货机中升降机构的立体结构示意图。
10.图4为一种吸尘式售货机中升降机构的俯视结构示意图；
11.附图中：售货机柜10，货架11，商品倾斜下落通道12，取货仓13，付款界面14，取货仓仓口15，升降机构16，商品竖直下落通道17，清洁系统控制器18，吸尘装置19，吸尘口20，齿条一21，齿条二22，直滑杆23，l型滑杆24，直齿轮25，伺服减速电机26，按压球27，转杆28，滑槽一29，滑槽二30，连接杆31，倾斜受力板32，取货仓进口33，瞬时开关34。
具体实施方式
12.为了使本实用新型的目的、技术方案及优点更加清楚明白，以下结合附图及实施例，对本实用新型进行进一步详细说明。应当理解，此处所描述的具体实施例仅仅用以解释本实用新型，并不用于限定本实用新型。
13.以下结合具体实施例对本实用新型的具体实现进行详细描述。
14.如图1-4所示，为本实用新型实施例提供的一种吸尘式售货机的结构图，包括：售货机柜10、货架11、取货仓13、付款界面14、取货仓仓口15；货架11设置在售货机柜10内部一侧，货架11下侧连通有商品倾斜下落通道12，货架11上设置有出货装置，出货装置与设置在售货机柜10正面一侧的付款界面14配合运行，在消费者选完商品且付款完成后，出货装置运行将购买的商品从货架11上输出，然后掉落至商品倾斜下落通道12上，商品倾斜下落通道12的末端连通有商品竖直下落通道17,商品竖直下落通道17的一侧通过取货仓进口33连通有开设在售货机柜10正面下侧内部的取货仓13，取货仓13的外侧开设有取货仓仓口15，
取货仓仓口15内弹性设置有仓门，消费者在取用商品时，可直接推动仓门摆动，然后将商品从取货仓13内部取出便可，取货仓13内顶部安装设置有一组吸尘装置19,吸尘装置19底部两侧连通有两个朝向取货仓13内部的吸尘口20，启动吸尘装置19运行然后通过两个吸尘口20的对取货仓13内部进行灰尘的吸收，商品竖直下落通道17内部升降式设置有一组朝向取货仓13内部倾斜的倾斜受力板32，从商品倾斜下落通道12上滑落至商品竖直下落通道17内部的商品会率先掉落至倾斜受力板32上，然后对倾斜受力板32施加一定程度向下的压力，而后利用倾斜受力板32的倾斜结构，将商品转移到取货仓13内部等待拿取，倾斜受力板32底部连接有升降机构16，升降机构16的另一端顶部设置有瞬时开关34,瞬时开关34上侧电性设置有清洁系统控制器18，商品竖直下落通道17内商品下落对倾斜受力板32施加的压力会驱动置于倾斜受力板32下侧的升降机构16一端下降，同时带动驱动清洁系统控制器18下侧的升降机构16另一端升起，位于清洁系统控制器18下侧的升降机构16顶部安装有按压球27，随着购买商品的不断增加转移至商品竖直下落通道17内部不断下落的商品对倾斜受力板32施加压力驱动升降机构16距离的不断下降，同时带动按压球27不断上升，在按压球27与瞬时开关34接触时，瞬时开关34启动清洁系统控制器18运行，清洁系统控制器18与吸尘装置19电连，驱动吸尘装置19运行然后对取货仓13内部进行吸尘处理，同时在升降机构16中设置有与清洁系统控制器18电连的伺服减速电机26，瞬时开关34在驱动清洁系统控制器18运行的同时，驱动伺服减速电机26运行将按压球27与倾斜受力板32移动至初始位置，然后等待下一轮的吸尘操作。
15.在本实用新型实施例中，倾斜受力板32顶部设置有一层缓冲垫，用于降低商品在与倾斜受力板32接触时的冲击力对商品造成损坏，瞬时开关34内部设置有复位弹簧以及通过外接导线连接有继电器，当按压球27与瞬时开关34接触时，瞬时开关34启动控制清洁系统控制器18运行，然后清洁系统控制器18同步驱动伺服减速电机26与吸尘装置19运行，由于瞬时开关34内部设置有复位弹簧，在复位弹簧复位的时间内，吸尘装置19保持运行，对取货仓13内部进行吸尘，同时伺服减速电机26处于运行的状态，在瞬时开关34中复位弹簧回位时，瞬时开关34驱动吸尘装置19停止，同时伺服减速电机26停止，并且该段时间内，伺服减速电机26驱动直齿轮25旋转的距离，可将齿条一21、齿条二22恢复到最初位置，因此吸尘装置19运行的时间长度，取决于瞬时开关34内部复位弹簧的复位时间，该时间可预先进行设定。
16.在本实用新型的一个实例中，升降机构16包括有安装在倾斜受力板32底部的连接杆31,连接杆31底端连接有竖直的齿条一21，按压球27底端通过连杆连接有与齿条一21平行的齿条二22，齿条一21与齿条二22中部之间共同啮合有一组直齿轮25，直齿轮25的一端与伺服减速电机26连接，直齿轮25远离伺服减速电机26的一端安装有转杆28，转杆28向上套装有顶端固定在售货机柜10内部的定位套杆，当倾斜受力板32受到商品向下的压力时，会驱动下侧的齿条一21产生一定距离的移动，然后同步驱动直齿轮25转动，然后直齿轮25与齿条二22啮合，同步驱动齿条二22上升与齿条一21下落相同的距离，如此随着购买商品的不断增加，对倾斜受力板32不断的下落施加压力，同步带动按压球27升起，直至按压球27与瞬时开关34接触，驱动瞬时开关34控制清洁系统控制器18运行，实现对取货仓13内部的灰尘清理，依据购买商品数量而定，实现自动化吸尘清洁，以及防止做无用功清洁操作的发生。
17.作为本实用新型的一种优选实施例，为了保持齿条一21、齿条二22能够稳定的竖直上下滑动，在齿条一21底端一侧安装有l型滑杆24，齿条二22远离直齿轮25的一侧侧壁上安装有直滑杆23,直滑杆23对应的售货机柜10内壁上开设有滑槽一29，l型滑杆24端部对应直齿轮25下侧的售货机柜10内部安装设置有滑槽二30，直滑杆23滑动连接在滑槽一29内，l型滑杆24滑动连接在滑槽二30中，利用上述滑动连接，可充分保持齿条一21、齿条二22滑动的稳固性。
18.本实用新型上述实施例中提供了一种吸尘式售货机，使用时消费者直接通过付款界面14选择商品然后付款，然后购买的商品从货架11上掉落沿着商品倾斜下落通道12转移至商品竖直下落通道17内，然后对置于商品竖直下落通道17内部的倾斜受力板32施加向下的压力，并且利用商品竖直下落通道17的倾斜面转移到取货仓13内，每次购买的商品进入到商品竖直下落通道17内部时，竖直下落，对倾斜受力板32每次施加一段距离的推力，然后同步驱动直齿轮25转动，然后直齿轮25与齿条二22啮合，同步驱动齿条二22上升与齿条一21下落相同的距离，如此随着购买商品的不断增加，对倾斜受力板32不断的下落施加压力，同步带动按压球27升起，直至按压球27与瞬时开关34接触，瞬时开关34驱动伺服减速电机26控制齿条一21、齿条二22回位，驱动吸尘装置19运行对取货仓13内部进行吸尘，在瞬时开关34内部的复位弹簧回位后，齿条一21、齿条二22回到初始位置，同时吸尘装置19停止，此时完成对取货仓13内部的灰尘清理，然后等待下一次的吸尘处理过程。
19.以上所述仅为本实用新型的较佳实施例而已，并不用以限制本实用新型，凡在本实用新型的精神和原则之内所作的任何修改、等同替换和改进等，均应包含在本实用新型的保护范围之内。
