一种可调节挡板高度的小区门禁的制作方法-j9九游会真人

1.本实用新型涉及门禁设备技术领域，具体地说，涉及一种可调节挡板高度的小区门禁。


背景技术：

2.门禁系统是在智能建筑领域，意为accesscontrolsystem，简称acs，指“门”的禁止权限，是对“门"的戒备防范，这里的“门”，广义来说，包括能够通行的各种通道，包括人通行的门，车辆通行的门等。
3.如实用新型提供了“一种可调节挡板高度的小区门禁”，其公开号为：cn211080004u，包括门框，其特征在于，所述门框的前端顶部安装有摄像头，门框的前端底部两侧均固定有调节箱，然而该专利中的小区门禁未设置高度调节机构，门禁开启需要人脸验证，不同身高的人群识别高度不同，使用灵活性较差，而且识别设备裸露在外使用容易附着灰尘，影响识别精度，本实用新型的目的在于，能够实现方便调节和保护效果好的功能，提高实用性。


技术实现要素：

4.(一)解决的技术问题
5.针对现有技术的不足，本实用新型的目的在于提供一种可调节挡板高度的小区门禁，实现了方便调节和保护效果好的功能，解决了现有的小区门禁未设置高度调节机构，门禁开启需要人脸验证，不同身高的人群识别高度不同，使用灵活性较差，而且识别设备裸露在外使用容易附着灰尘，影响识别精度的问题。
6.(二)技术方案
7.本为实现上述目的，本实用新型提供如下技术方案，一种可调节挡板高度的小区门禁所采用的技术方案是:包括支柱，所述支柱内腔的底部固定连接有第一电机，所述第一电机的输出端固定连接有螺纹杆，所述螺纹杆的表面螺纹连接有螺纹套，所述螺纹套的右侧贯穿支柱并固定连接有调节杆，所述调节杆的顶部固定连接有门禁识别设备，所述门禁识别设备的顶部固定连接有驱动箱，所述驱动箱的顶部固定连接有红外人体传感器，所述驱动箱内腔的顶部固定连接有第二电机，所述第二电机的输出端固定连接有齿轮，所述齿轮的两侧均啮合有齿板，所述齿板的底部固定连接有移动杆，所述移动杆的右侧贯穿驱动箱并固定连接有保护板。
8.作为优选方案，所述支柱的顶部固定连接有支架，所述支架的右侧固定连接有人体测高仪。
9.作为优选方案，所述螺纹套的左侧固定连接有滑套，所述滑套的内腔滑动连接有滑杆，所述滑杆的顶部和底部均与支柱的内壁固定连接。
10.作为优选方案，所述齿板的内腔滑动连接有横杆，所述横杆的前侧与后侧均与驱动箱的内壁固定连接。
11.作为优选方案，所述支柱的底部固定连接有安装板，所述安装板的底部开设有安装孔。
12.作为优选方案，所述螺纹杆的顶部通过轴承与支柱的内壁活动连接，所述支柱的右侧开设有配合调节杆使用的开口。
13.(三)有益效果
14.与现有技术相比，本实用新型提供了一种可调节挡板高度的小区门禁，具备以下有益效果。
15.1、本实用新型通过支柱、第一电机、螺纹杆、螺纹套、调节杆、门禁识别设备、驱动箱、红外人体传感器、第二电机、齿轮、齿板、移动杆、保护板、支架和人体测高仪的配合使用，实现了方便调节和保护效果好的功能，解决了现有的小区门禁未设置高度调节机构，门禁开启需要人脸验证，不同身高的人群识别高度不同，使用灵活性较差，而且识别设备裸露在外使用容易附着灰尘，影响识别精度的问题。
16.2、本实用新型通过设置人体测高仪，能够对来往的人员身高进行检测，通过设置滑套，能够配合滑杆对螺纹套的移动进行支撑，通过设置安装孔，能够便于对安装板进行固定，通过设置螺纹杆，能够带动螺纹套移动，便于对调节杆的位置进行调节。
附图说明

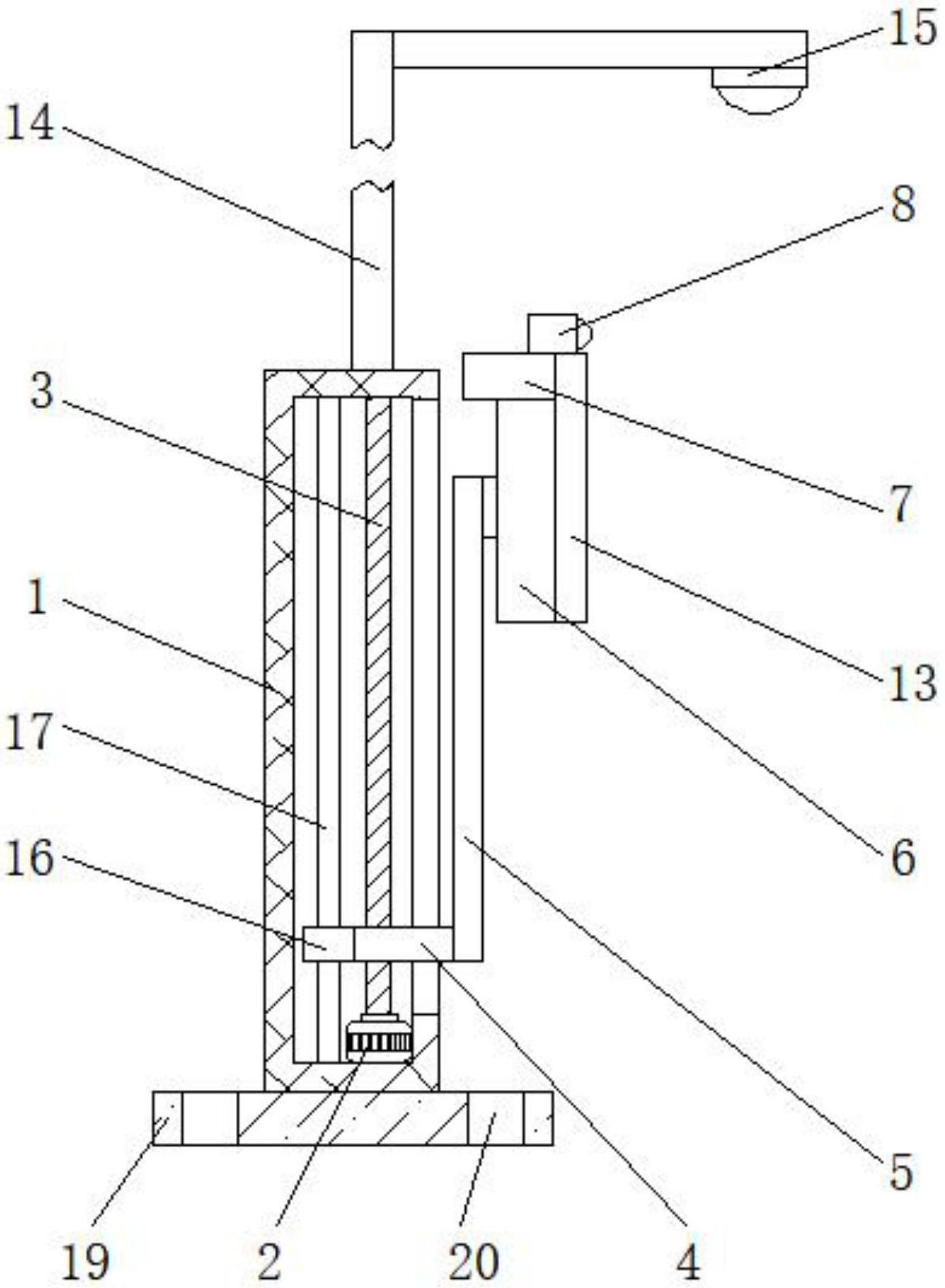

17.图1为本实用新型结构示意图；
18.图2为本实用新型结构驱动箱和保护板的剖视图；
19.图3为本实用新型结构驱动箱和保护板的俯视剖视图。
20.图中：1、支柱；2、第一电机；3、螺纹杆；4、螺纹套；5、调节杆；6、门禁识别设备；7、驱动箱；8、红外人体传感器；9、第二电机；10、齿轮；11、齿板；12、移动杆；13、保护板；14、支架；15、人体测高仪；16、滑套；17、滑杆；18、横杆；19、安装板；20、安装孔。
具体实施方式
21.下面结合附图和实施例对本实用新型的实施方式作进一步详细描述。以下实施例用于说明本实用新型，但不能用来限制本实用新型的范围。
22.在本实用新型的描述中，除非另有说明，“多个”的含义是两个或两个以上；术语“上”、“下”、“左”、“右”、“内”、“外”、“前端”、“后端”、“头部”、“尾部”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。此外，术语“第一”、“第二”、“第三”等仅用于描述目的，而不能理解为指示或暗示相对重要性。
23.在本实用新型的描述中，需要说明的是，除非另有明确的规定和限定，术语“相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本实用新型中的具体含义。
24.请参阅图1-2，本实用新型：一种可调节挡板高度的小区门禁，包括支柱1，支柱1内腔的底部固定连接有第一电机2，第一电机2的输出端固定连接有螺纹杆3，螺纹杆3的表面
螺纹连接有螺纹套4，螺纹套4的右侧贯穿支柱1并固定连接有调节杆5，调节杆5的顶部固定连接有门禁识别设备6，门禁识别设备6的顶部固定连接有驱动箱7，支柱1的顶部固定连接有支架14，支架14的右侧固定连接有人体测高仪15，通过设置人体测高仪15，能够对来往的人员身高进行检测，螺纹套4的左侧固定连接有滑套16，通过设置滑套16，能够配合滑杆17对螺纹套4的移动进行支撑，滑套16的内腔滑动连接有滑杆17，滑杆17的顶部和底部均与支柱1的内壁固定连接，齿板11的内腔滑动连接有横杆18，横杆18的前侧与后侧均与驱动箱7的内壁固定连接。
25.其中：当人员经过门禁识别设备6的前侧时，通过人体测高仪15对人员的身高进行检测，然后将身高数值传导至外接控制器，外接控制器启动第一电机2，第一电机2配合螺纹杆3带动螺纹套4移动，螺纹套4配合调节杆5带动门禁识别设备6移动，使门禁识别设备6移动到人员的面部高度，提高识别精度。
26.请参阅图1-3，本实用新型：一种可调节挡板高度的小区门禁，驱动箱7的顶部固定连接有红外人体传感器8，驱动箱7内腔的顶部固定连接有第二电机9，第二电机9的输出端固定连接有齿轮10，齿轮10的两侧均啮合有齿板11，齿板11的底部固定连接有移动杆12，移动杆12的右侧贯穿驱动箱7并固定连接有保护板13，支柱1的底部固定连接有安装板19，安装板19的底部开设有安装孔20，通过设置安装孔20，能够便于对安装板19进行固定，螺纹杆3的顶部通过轴承与支柱1的内壁活动连接，通过设置螺纹杆3，能够带动螺纹套4移动，便于对调节杆5的位置进行调节，支柱1的右侧开设有配合调节杆5使用的开口。
27.其中：同时，红外人体传感器8检测到人员时，启动第二电机9，第二电机9配合齿轮10带动齿板11移动，齿板11配合移动杆12带动保护板13移动，取消对门禁识别设备6的遮挡保护，方便对人员的面部进行检测，提高保护效果。
28.本实用新型的工作原理是；当人员经过门禁识别设备6的前侧时，通过人体测高仪15对人员的身高进行检测，然后将身高数值传导至外接控制器，外接控制器启动第一电机2，第一电机2配合螺纹杆3带动螺纹套4移动，螺纹套4配合调节杆5带动门禁识别设备6移动，使门禁识别设备6移动到人员的面部高度，提高识别精度，同时，红外人体传感器8检测到人员时，启动第二电机9，第二电机9配合齿轮10带动齿板11移动，齿板11配合移动杆12带动保护板13移动，取消对门禁识别设备6的遮挡保护，方便对人员的面部进行检测，提高保护效果。
