一种etc自助服务设备
技术领域
1.本实用新型涉及智能交通技术领域，具体为一种etc自助服务设备。


背景技术：

2.etc是指高速公路或桥梁自动收费系统，通过安装在车辆挡风玻璃上的车载电子标签与收费站etc车道上的微波天线之间进行的专用的短程通讯，利用计算机联网技术与运行后台结算处理。
3.现有技术cn106204768b专利文献提出了一种etc设备，该专利文献提出了etc系统通过安装在车辆挡风玻璃上的电子标签与在收费站etc车道上的天线之间的通讯，天线架设在道路上方，与栏杆有几十米的距离，通常，由于电子标签是通过无线电波与读取器进行沟通，而无线电波容易受到金属干扰，导致读取器无法顺利读取，另外，现有的用于车辆识别的电子标签在使用过程中会被随意丢弃在驾驶舱里，多个车道的阅读器同时工作时，电子标签难以对准、识别率低就会造成相邻车道之间相互干扰的问题，如车道的阅读器读到了车道的标签信息，标签同时接到两台阅读器的命令，出现状态混淆、不能被读出等。
4.现有的一种etc自助服务设备，构造复杂，在设备长时间的使用后，会在内部积累大量的灰尘不好清理，会对设备造成影响，设备一般安装位置较高还利于工人清理。


技术实现要素：

5.(一)解决的技术问题
6.本实用新型的目的在于提供一种etc自助服务设备，以解决上述背景技术中提出在设备长时间的使用后，会在内部积累大量的灰尘不好清理的问题。
7.(二)技术方案
8.为实现上述目的，本实用新型提供如下技术方案：一种etc自助服务设备，包括主体机构和安装机构，所述安装机构位于主体机构的上端，所述主体机构包括防护外壳、镜头和保护盖，所述镜头固定安装在防护外壳的左端，所述保护盖固定安装在镜头的左端；
9.所述主体机构还包括清洁降温组件、承载板、存放盒、发信天线、摄像机、储存模块、收信模块和信息处理模块，所述清洁降温组件固定安装在防护外壳的右端，所述承载板固定安装在防护外壳的下端，所述存放盒固定安装在防护外壳的上端，所述发信天线固定安装在存放盒的上端，所述摄像机固定安装在镜头的右端，所述储存模块固定安装在摄像机的右端，所述收信模块固定安装在电机的右端，所述信息处理模块固定安装在存放盒的内端。
10.优选的，所述清洁降温组件包括电器盒、电路板、保护盒、吸尘器、吸尘口、排灰管、排灰格栅、电机和风扇，所述电器盒固定安装在防护外壳的右端，所述电路板固定安装在电器盒的内端下方，电器盒保护内部的运行设备，电路板给整个设备供电。
11.优选的，所述保护盒固定安装在电路板的上端，所述吸尘器固定安装在保护盒的内端，所述吸尘口固定安装在吸尘器的左端，保护盒保护吸尘器不受外部的影响，吸尘器将
设备内部的灰尘吸收，通过吸尘口将灰尘吸收。
12.优选的，所述排灰管固定安装在吸尘器的右端，所述排灰格栅固定安装在排灰管的右端，所述电机固定安装在吸尘器的上端，所述风扇活动安装在电机左端的传动端，通过排灰管将吸尘器吸收的灰尘排出，通过排灰格栅排出到设备外面，通过电机带动风扇转动，给长时间运行的摄像机降温。
13.优选的，所述安装机构包括立柱、固定座、安装板、安装孔、辅助固定板、螺栓孔、圆形活动头、圆形万向头和连接杆，所述立柱固定安装在防护外壳的上端，立柱提供支撑和连接的作用。
14.优选的，所述固定座固定安装在立柱的上端，所述安装板固定安装在固定座的上端，所述安装孔固定设置在安装板的上端，所述辅助固定板固定安装在安装板的外端，所述螺栓孔固定设置在辅助固定板的上端，所述圆形活动头活动安装在固定座的内端，所述圆形万向头活动安装在立柱的内端下方，所述连接杆固定安装在圆形万向头的上端，通过固定座将内部的设备固定住，通过安装板上的安装孔将设备固定住，通过辅助固定板将设备固定得更加的牢固，通过螺栓孔用螺栓固定得更紧实，通过圆形活动头的安装使用，使得设备可以活动摆动，通过圆形万向头的使用，使得下发的设备可以上下左右活动，通过连接杆将圆形活动头和圆形万向头连接起来。
15.与现有技术相比，本实用新型的有益效果是：
16.1、该装etc自助服务设备，通过清洁降温组件的使用，使得设备在长时间的使用后，也可以使其内部没有灰尘，在长时间的运行下内部的设备也可以保持相对适宜的温度，使得设备的运行更顺畅；
17.2、该装etc自助服务设备，通过保护盖的使用，使得镜头可以被保护起来，即使在恶劣的天气也不会影响镜头的使用，通过承载板的使用，使得设备的固定效果更好；
18.3、该装etc自助服务设备，通过立柱的使用，使得设备的连接更稳定，通过安装板和安装孔的使用，使得设备也墙面或者其他东西的连接固定更好，通过辅助固定板的使用，使得设备可以二次加固固定得更牢固。
附图说明

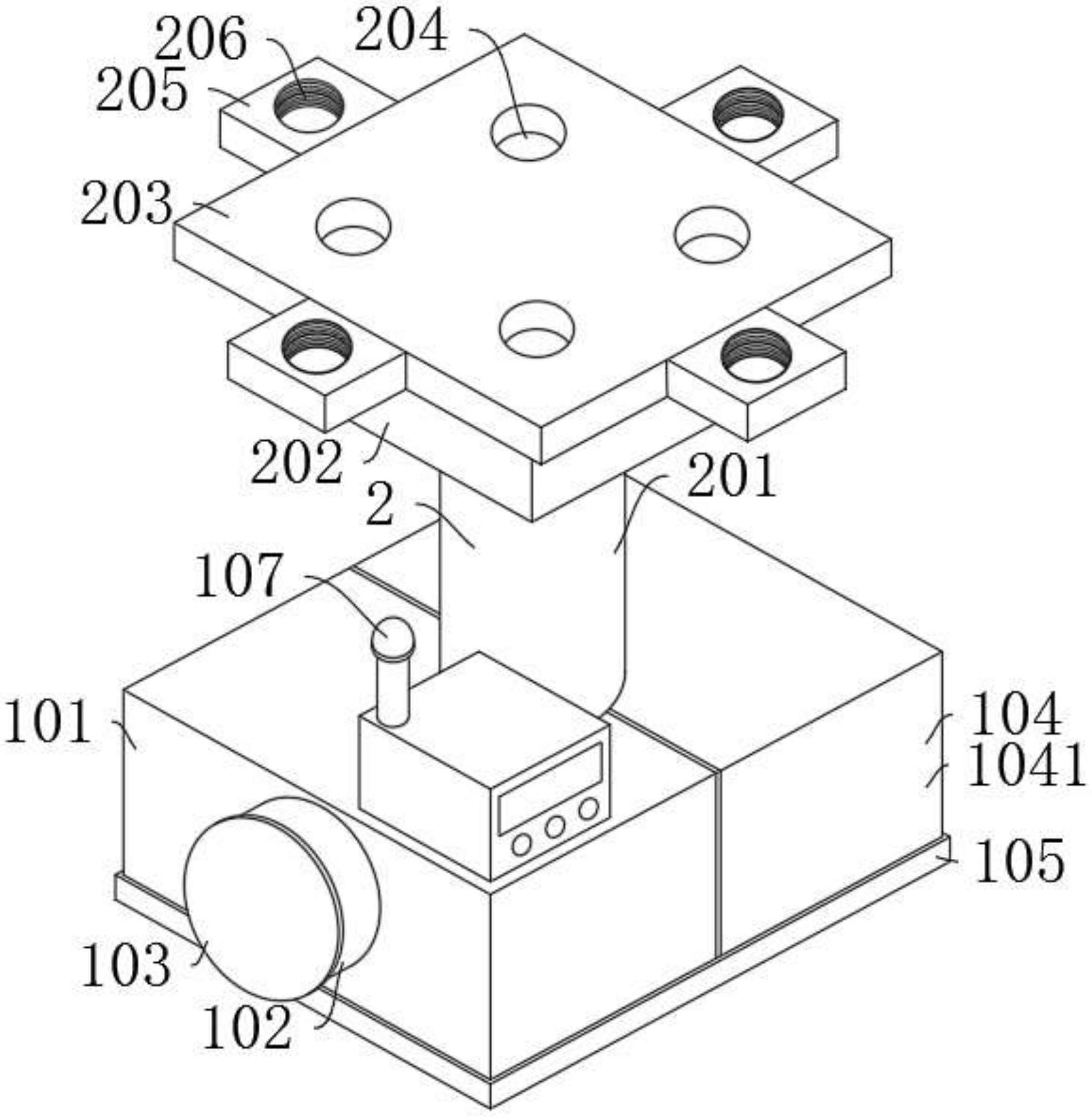

19.图1为本实用新型立体结构示意图；
20.图2为本实用新型剖面结构示意图；
21.图3为本实用新型发信天线和螺栓孔放大结构示意图；
22.图4为本实用新型吸尘器和吸尘口放大结构示意图。
23.图中：1、主体机构；101、防护外壳；102、镜头；103、保护盖；104、清洁降温组件；1041、电器盒；1042、电路板；1043、保护盒；1044、吸尘器；1045、吸尘口；1046、排灰管；1047、排灰格栅；1048、电机；1049、风扇；105、承载板；106、存放盒；107、发信天线；108、摄像机；109、储存模块；110、收信模块；111、信息处理模块；2、安装机构；201、立柱；202、固定座；203、安装板；204、安装孔；205、辅助固定板；206、螺栓孔；207、圆形活动头；208、圆形万向头；209、连接杆。
具体实施方式
24.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
25.请参阅图1-图4，本实用新型提供一种技术方案：一种etc自助服务设备，包括主体机构1和安装机构2，安装机构2位于主体机构1的上端，主体机构1包括防护外壳101、镜头102和保护盖103，镜头102固定安装在防护外壳101的左端，保护盖103固定安装在镜头102的左端；
26.主体机构1还包括清洁降温组件104、承载板105、存放盒106、发信天线107、摄像机108、储存模块109、收信模块110和信息处理模块111，清洁降温组件104固定安装在防护外壳101的右端，承载板105固定安装在防护外壳101的下端，存放盒106固定安装在防护外壳101的上端，发信天线107固定安装在存放盒106的上端，摄像机108固定安装在镜头102的右端，储存模块109固定安装在摄像机108的右端，收信模块110固定安装在电机1048的右端，信息处理模块111固定安装在存放盒106的内端。
27.清洁降温组件104包括电器盒1041、电路板1042、保护盒1043、吸尘器1044、吸尘口1045、排灰管1046、排灰格栅1047、电机1048和风扇1049，电器盒1041固定安装在防护外壳101的右端，电路板1042固定安装在电器盒1041的内端下方，保护盒1043固定安装在电路板1042的上端，吸尘器1044固定安装在保护盒1043的内端，吸尘口1045固定安装在吸尘器1044的左端，排灰管1046固定安装在吸尘器1044的右端，排灰格栅1047固定安装在排灰管1046的右端，电机1048固定安装在吸尘器1044的上端，风扇1049活动安装在电机1048左端的传动端，电器盒1041保护内部的运行设备，电路板1042给整个设备供电，保护盒1043保护吸尘器1044不受外部的影响，吸尘器1044将设备内部的灰尘吸收，通过吸尘口1045将灰尘吸收，通过排灰管1046将吸尘器1044吸收的灰尘排出，通过排灰格栅1047排出到设备外面，通过电机1048带动风扇1049转动，给长时间运行的摄像机108降温。
28.安装机构2包括立柱201、固定座202、安装板203、安装孔204、辅助固定板205、螺栓孔206、圆形活动头207、圆形万向头208和连接杆209，立柱201固定安装在防护外壳101的上端，固定座202固定安装在立柱201的上端，安装板203固定安装在固定座202的上端，安装孔204固定设置在安装板203的上端，辅助固定板205固定安装在安装板203的外端，螺栓孔206固定设置在辅助固定板205的上端，圆形活动头207活动安装在固定座202的内端，圆形万向头208活动安装在立柱201的内端下方，连接杆209固定安装在圆形万向头208的上端，立柱201提供支撑和连接的作用，通过固定座202将内部的设备固定住，通过安装板203上的安装孔204将设备固定住，通过辅助固定板205将设备固定得更加的牢固，通过螺栓孔206用螺栓固定得更紧实，通过圆形活动头207的安装使用，使得设备可以活动摆动，通过圆形万向头208的使用，使得下发的设备可以上下左右活动，通过连接杆209将圆形活动头207和圆形万向头208连接起来。
29.工作原理：在需要使用该设备时，通过安装板203将设备固定住，用安装孔204将设备与墙面或者其他面固定住，通过辅助固定板205将设备固定得更加的牢固，用螺栓通过螺栓孔206将设备固定的牢固，通过立柱201将设备与下方的防护外壳101固定住，通过圆形活
动头207使设备可以前后活动，通过圆形万向头208使设备可以上下左右移动调整拍摄角度，通过连接杆209圆形活动头207和圆形万向头208连接起来，将通过镜头102拍下需要通过的车辆，再通过摄像机108进行拍摄，保护盖103保护镜头102，清洁降温组件104给设备内部降温和清理灰尘，通过电器盒1041保护内部的运行设备，通过电路板1042给整个设备供电，通过保护盒1043保护内部的吸尘器1044不受外部的影响，通过吸尘口1045将灰尘吸收再通过排灰管1046将灰尘排出，排出的灰尘通过排灰格栅1047排放到设备外面，通过电机1048带动风扇1049转动，给内部降温，通过存放盒106将信息处理模块111放置在其中，通过发信天线107与地面的基站的联系更加的好，通过储存模块109将摄像机108拍下的画面存储起来，通过收信模块110将设备与地面基站信息互通。
30.最后应当说明的是，以上内容仅用以说明本实用新型的技术方案，而非对本实用新型保护范围的限制，本领域的普通技术人员对本实用新型的技术方案进行的简单修改或者等同替换，均不脱离本实用新型技术方案的实质和范围。
