1.本实用新型涉及自助缴费设备技术领域，具体为一种无人值守自助缴费设备。


背景技术：

2.具有自助充值、查询、打印以及智能管理功能，具备24小时无人值守的自助服务特性，最大限度的拓宽了业务办理渠道、业务场所及最大程度的人性化服务，在自助营业厅、候车室、候机室、地铁站、证券大厅、校园、医院、自动售货机等领域均可实现自助服。
3.现有的公开号cn209993046u专利文献一种多屏自助缴费设备，包括底座和设备主体以及顶柜，所述底座的底部安装有支撑脚，所述底座的顶部安装有设备主体，所述设备主体的内部底端安装有服务处理器，所述设备主体的两侧嵌入安装有广告灯箱，所述设备主体的基面与背面一侧均设有出币口，所述设备主体的基面下侧安装有第一检修门，所述设备主体的背面下侧安装有第二检修门，整体装置结构简单，具有多屏窗口自助缴费功能，便于多人同时自助缴费高效使用，缓解医疗缴费排队现象，多种缴费方式选择，方便使用，同时具备自助挂号的功能，具有全天监控，防止设备人为损坏或盗窃行为发生，且稳定性和实用性较高，具有一定的推广价值。
4.现有的公开号cn209993046u专利文献一种多屏自助缴费设备，在发生故障时无法移动，只能在原地维修，影响周围人员的使用。


技术实现要素：

5.(一)解决的技术问题
6.本实用新型的目的在于提供一种无人值守自助缴费设备，以解决上述背景技术中提出在发生故障时无法移动，只能在原地维修，影响周围人员的使用的问题。
7.(二)技术方案
8.为实现上述目的，本实用新型提供如下技术方案：一种无人值守自助缴费设备，包括主体机构、辅助机构和功能机构，所述辅助机构位于主体机构的前端，所述功能机构位于主体机构的前端，所述主体机构包括箱体、上档板、右档板，所述上档板固定安装在箱体的前端的上端，所述右档板固定安装在上档板的下端的右端；
9.所述主体机构还包括左档板、触摸显示屏和移动组件，所述左档板固定安装在上档板的左端的下端，所述触摸显示屏固定安装在箱体的内部，所述移动组件固定安装在箱体的下端。
10.优选的，所述移动组件包括旋转座、支撑架、脚踏板、刹车片和橡胶滑轮，所述旋转座固定安装在箱体的下端，所述支撑架活动安装在旋转座的下端，所述脚踏板活动安装在支撑架的下端，所述刹车片固定安装在脚踏板的下端，所述橡胶滑轮活动安装在支撑架的下端，橡胶滑轮在支撑架内部的旋转将设备移动，旋转座可以让支撑架旋转移动方向，想要停下时脚踩脚踏板，在脚踏板下方的刹车片向橡胶滑轮压去使其停止转动。
11.优选的，所述辅助机构包括数字键盘、遮挡架、观看口、磁卡出入口和身份证读卡
区，所述数字键盘固定安装在触摸显示屏的下端，所述遮挡架固定安装在数字键盘的上端，数字键盘方便用户输入密码，遮挡架防止其他人看见密码。
12.优选的，所述观看口固定安装在遮挡架的上端的内部，所述磁卡出入口固定安装在遮挡架的左端，所述身份证读卡区固定安装在磁卡出入口的左端，观看口方便用户看到数字键盘上的数字，磁卡出入口可以将磁卡插入读取信息，身份证读卡区读取用户信息方便挂号和缴付。
13.优选的，所述功能机构包括led灯板、纸币入口、发票出口、合页、箱门和防盗锁，所述led灯板固定安装在触摸显示屏的上端，所述纸币入口固定安装在箱体的前端的中部，led灯板提供灯光，纸币入口可以收纸币。
14.优选的，所述发票出口固定安装在纸币入口的左端，所述合页固定安装在发票出口的下端，所述箱门活动安装在合页的右端，所述防盗锁固定安装在箱门的右端的前端，发票出口将收费的凭证打印出来，合页连接箱门方便打开，防盗锁防止他人打开箱门。
15.与现有技术相比，本实用新型的有益效果是：
16.1、该无人值守自助缴费设备，通过对于主体机构的安装，实现了箱体固定其他设备，上档板、右档板和左档板保护用户自身的隐私，触摸显示屏可以通过手动触摸显示屏上的文字或图片来操作设备，支撑架固定橡胶滑轮，旋转座可以在橡胶滑轮移动时让支撑架在旋转座上旋转改变移动方向，踩下脚踏板刹车片向橡胶滑轮压去使橡胶滑轮停止转动，在出现故障时可以通过橡胶滑轮将设备移动出来维修，提高了该无人值守自助缴费设备的移动性；
17.2、该无人值守自助缴费设备，通过对于辅助机构的安装，实现了数字键盘方便用户输入密码，遮挡架防止其他人看见密码，观看口方便用户看到数字键盘上的数字，磁卡出入口可以将磁卡插入读取信息，身份证读卡区读取用户信息方便挂号和缴付，提高了该无人值守自助缴费设备的安全性；
18.3、该无人值守自助缴费设备，通过对于功能机构的安装，实现了led灯板提供灯光，纸币入口可以收纸币，发票出口将收费的凭证打印出来，合页连接箱门方便打开，防盗锁防止他人打开箱门，提高了该无人值守自助缴费设备的功能性。
附图说明

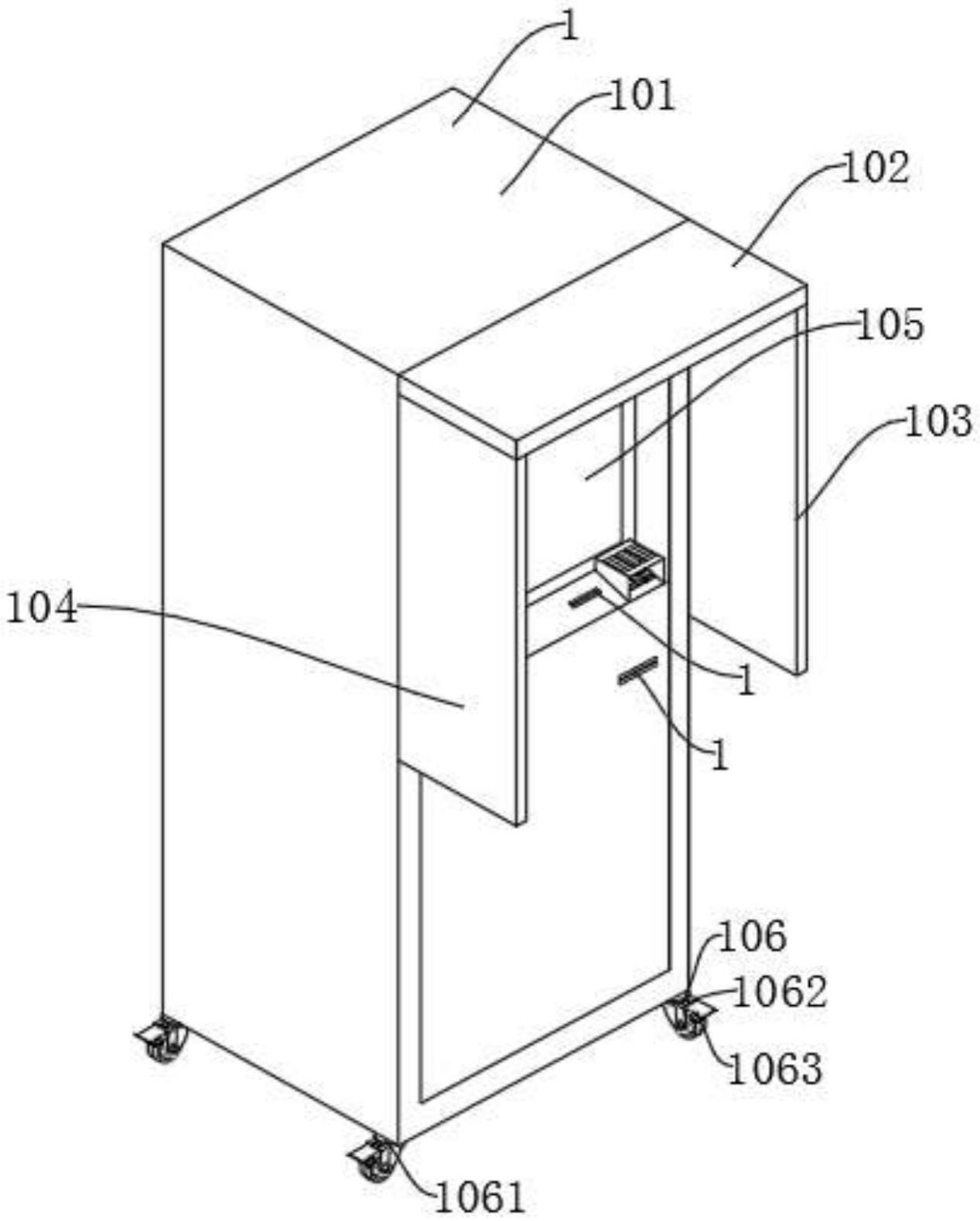

19.图1为本实用新型立体结构示意图；
20.图2为本实用新型主体机构结构示意图；
21.图3为本实用新型辅助机构结构示意图；
22.图4为本实用新型主体机构的局部放大结构示意图。
23.图中：1、主体机构；101、箱体；102、上档板；103、右档板；104、左档板；105、触摸显示屏；106、移动组件；1061、旋转座；1062、支撑架；1063、脚踏板；1064、刹车片；1065、橡胶滑轮；2、辅助机构；201、数字键盘；202、遮挡架；203、观看口；204、磁卡出入口；205、身份证读卡区；3、功能机构；301、led灯板；302、纸币入口；303、发票出口；304、合页；305、箱门；306、防盗锁。
具体实施方式
24.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
25.请参阅图1-图4，本实用新型提供一种技术方案：一种无人值守自助缴费设备，包括主体机构1、辅助机构2和功能机构3，辅助机构2位于主体机构1的前端，功能机构3位于主体机构1的前端，主体机构1包括箱体101、上档板102、右档板103，上档板102固定安装在箱体101的前端的上端，右档板103固定安装在上档板102的下端的右端；
26.主体机构1还包括左档板104、触摸显示屏105和移动组件106，左档板104固定安装在上档板102的左端的下端，触摸显示屏105固定安装在箱体101的内部，移动组件106固定安装在箱体101的下端，移动组件106包括旋转座1061、支撑架1062、脚踏板1063、刹车片1064和橡胶滑轮1065，旋转座1061固定安装在箱体101的下端，支撑架1062活动安装在旋转座1061的下端，脚踏板1063活动安装在支撑架1062的下端，刹车片1064固定安装在脚踏板1063的下端，橡胶滑轮1065活动安装在支撑架1062的下端。
27.辅助机构2包括数字键盘201、遮挡架202、观看口203、磁卡出入口204和身份证读卡区205，数字键盘201固定安装在触摸显示屏105的下端，遮挡架202固定安装在数字键盘201的上端，观看口203固定安装在遮挡架202的上端的内部，磁卡出入口204固定安装在遮挡架202的左端，身份证读卡区205固定安装在磁卡出入口204的左端，数字键盘201方便用户输入密码，遮挡架202防止其他人看见密码，观看口203方便用户看到数字键盘201上的数字，磁卡出入口204可以将磁卡插入读取信息，身份证读卡区205读取用户信息方便挂号和缴付。
28.功能机构3包括led灯板301、纸币入口302、发票出口303、合页304、箱门305和防盗锁306，led灯板301固定安装在触摸显示屏105的上端，纸币入口302固定安装在箱体101的前端的中部，发票出口303固定安装在纸币入口302的左端，合页304固定安装在发票出口303的下端，箱门305活动安装在合页304的右端，防盗锁306固定安装在箱门305的右端的前端，led灯板301提供灯光，纸币入口302可以收纸币，发票出口303将收费的凭证打印出来，合页304连接箱门305方便打开，防盗锁306防止他人打开箱门305。
29.工作原理：用户将磁卡插入磁卡出入口204或将身份证放到身份证读卡区205，触摸显示屏105提示用户输入密码，可以通过在遮挡架202上的观看口203，led灯板301亮起，使用户可以看清数字键盘201上的数字来输入密码，用户通过触摸显示屏105来选择项目后，可以通过纸币入口302放入纸币或触摸显示屏105显示付款码来扫码付款，发票出口303将打印好的发票发出，在箱体101上的上档板102和在箱体101左右的右档板103和左档板104保护触摸显示屏105上的信息不被他人看到，在设备出现故障时，维修人员手推箱体101，在支撑架1062下方的橡胶滑轮1065转动，旋转座1061可以让支撑架1062旋转来转动方向，到达维修点后脚踩下脚踏板1063，脚踏板1063下方的刹车片1064向橡胶滑轮1065压去，设备固定不动，工作人员通过在箱门305上的防盗锁306打开箱门305，合页304旋转将箱门305打开,取出内部的钱币。
30.最后应当说明的是，以上内容仅用以说明本实用新型的技术方案，而非对本实用
新型保护范围的限制，本领域的普通技术人员对本实用新型的技术方案进行的简单修改或者等同替换，均不脱离本实用新型技术方案的实质和范围。
